Сведения о средстве измерений: 73811-19 Устройства сопряжения с шиной процесса

Номер по Госреестру СИ: 73811-19
73811-19 Устройства сопряжения с шиной процесса
(ENMU)

Назначение средства измерений:
У стройства сопряжения с шиной процесса ENMU (далее по тексту - устройства ENMU) предназначены для преобразований и измерений напряжения и силы переменного тока, активной, реактивной и полной электрической мощности, частоты переменного тока, а также для выполнения синхронизированных векторных измерений.

сертификация программного обеспечения
Внешний вид. Устройства сопряжения с шиной процесса, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройства сопряжения с шиной процесса
Рисунок № 1

Общие сведения

Дата публикации - 15.08.2023
Срок свидетельства - 22.01.2029
Номер записи -
ID в реестре СИ - 531709
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ENMU-5/100-16/8-220-E3-FX2E1A2C1, ENMU-5/100-16/10-220-FX2E1ST1-FX2E1A2C1, ENMU-5/100-16/10-220-FX2E1ST1-E3A2C1, ENMU-5/100-16/10-220-FX2E1A1-FX2E1A2C1, ENMU-5/100-16/10-220-FX2E1-FX2E1A2C1, ENMU-5/100-16/10-220-FX2E1-E3A2C1, ENMU-5/100-16/10-220-E3A1-E3A2C1, ENMU-5/100-16/10-220-E3-E3A2C1-A1, ENMU-5/100-16/10-220-E3-E3A2C1, ENMU-1/100-220-FX2E1-FX2E1A2C1, ENMU-1/100-220-FX2E1, ENMU-1/100-220-E3A1-E3A2C1, ENMU-1/100-220-E3, ENMU-1/100-22/12-220-E3-E3A2C1, ENMU-1/100-16/8-220-FX2E1-FX2E1A2C1, ENMU-1/100-16/10-220-FX2E1A1-FX2E1A2C1, ENMU-1/100-16/10-220-FX2E1-FX2E1A2C1, ENMU-1/100-16/10-220-FX2E1-E3A2C1, ENMU-1/100-16/10-220-E3A1-E3A2C1, ENMU-1/100-16/10-220-E3-E3A2C1,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Инженерный центр "Энергосервис" (ООО "Инженерный центр "Энергосервис")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 506
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 416
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 5843 дн.

Наличие аналогов СИ: Устройства сопряжения с шиной процесса (ENMU)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Инженерный центр "Энергосервис" (ООО "Инженерный центр "Энергосервис")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73811-19
22.01.2029
Устройства сопряжения с шиной процесса, ENMU
Общество с ограниченной ответственностью "Инженерный центр "Энергосервис" (ООО "Инженерный центр "Энергосервис") (РОССИЯ г. Москва)
ОТ
МП
16 лет
94207-24
24.12.2029
Трансформаторы комбинированные измерительные, ECIT-1
Общество с ограниченной ответственностью "Инженерный центр "Энергосервис" (ООО "Инженерный центр "Энергосервис") (РОССИЯ г. Москва)
ОТ
МП
8 лет

В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).

Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.

Внимание! Отчет строится не быстро.

Бесплатный

Кто поверяет Устройства сопряжения с шиной процесса (ENMU)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНЖЕНЕРНЫЙ ЦЕНТР "ЭНЕРГОСЕРВИС"
(РОСС RU.0001.310205)
  • ENMU-1/100-220-FX2E1-FX2E1A2C1
  • ENMU-5/100-220-FX2E1
  • ENMU-5/100-220-FX2E1-FX2E1A2C1
  • ENMU-5/100-16/10-220-E3A1-E3A2C1
  • ENMU-5/100-16/10-220-FX2E1-FX2E1A2C1
  • ENMU-1/100-16/10-220-FX2E1-E3A2C1
  • ENMU-5/100-220R-FX3ST1
  • ENMU-5/100-16/10-220-E3-E3A2C1
  • ENMU-5/100-16/10-220-FX2E1-E3A2C1
  • ENMU-5/100-16/10-220-FX2E1A1-FX2E1A2C1
  • 425 7 340 2 0 334 333 1
    ООО "ИНЖЕНЕРНЫЙ ЦЕНТР "ЭНЕРГОСЕРВИС"
    (РОСС RU.0001.310205)
  • ENMU-5/100-220R-FX3ST1
  • ENMU-5/100-220-FX2E1ST1
  • ENMU-5/100-220-A1FX3PPS
  • ENMU-5/100-16/10-220-FX2E1ST1-FX2E1A2C1
  • ENMU-5/100-220-FX2E1ST1-FX2E1A2C1
  • ENMU-1/100-220-E3A1-E3A2C1
  • ENMU-5/100-220R-FX2Е1A1
  • ENMU-5/100-16/10-220-FX2E1A1-FX2E1A2C1
  • ENMU-1/100-16/10-220-E3A1-E3A2C1
  • ENMU-5/100-220-FX2E1А1
  • 81 0 0 0 0 0 0

    Стоимость поверки Устройства сопряжения с шиной процесса (ENMU)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В устройствах ENMU все измерения, вычисления и управление работой выполняет микроконтроллер, в который в процессе изготовления устройства ENMU загружается встроенное программное обеспечение (микропрограмма), которое является метрологически значимым.

    Влияние встроенного программного обеспечения (далее по тексту - ПО) учтено при нормировании метрологических и технических характеристик устройств ENMU. При этом инструментальную погрешность средства измерений и погрешность, вносимую ПО, не разделяют.

    Встроенное ПО программно и аппаратно защищено от случайных и преднамеренных изменений, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Для защиты встроенного ПО применяются следующие меры: отсутствие возможности изменения ПО без вскрытия корпуса устройств ENMU, наличие аппаратной защиты от считывания микропрограммы из памяти микроконтроллера (обеспечивается возможностями микроконтроллера), наличие встроенного средства загрузки ПО (bootloader), разграничение доступа к данным встроенного ПО.

    Результаты измерений и расчётов могут отображаться на дисплее компьютера. Для отображения результатов измерений и расчетов на дисплее компьютера, а также для конфигурирования устройств используется внешнее ПО «ES Конфигуратор». Данное ПО не является метрологически значимым.

    Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные встроенного ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ENMU-A.mhx

    Номер версии (идентификационный номер) ПО

    не ниже 1.0.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус устройства ENMU в виде наклейки и на титульные листы формуляра и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к устройствам сопряжения с шиной процесса ENMU

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

    ТУ 4221-001-53329198-16 Устройства сопряжения с шиной процесса ENMU. Технические условия

    Поверка

    Поверка

    осуществляется по документу ENMU.422100.001 МП «Устройства сопряжения с шиной процесса ENMU. Методика поверки», утвержденному ООО «ИЦРМ» 10.08.2018 г.

    Основные средства поверки:

    - установка поверочная векторная компарирующая «УПВК-МЭ 61850» (регистрационный номер в Федеральном информационном фонде 60987-15);

    - трансформатор тока шинный ТНШЛ (регистрационный номер в Федеральном информационном фонде 64182-16).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в виде наклейки на корпус устройства ENMU, и/или на формуляр, и/или на свидетельство о поверке.


    Изготовитель


    Общество с ограниченной ответственностью «Инженерный центр «Энергосервис»
    (ООО «Инженерный центр «Энергосервис»)
    ИНН 7722330113
    Юридический адрес: 111024, г. Москва, ул. Авиамоторная, д. 44, строение 1, помещение 1А, комната 1
    Адрес производства: 163046, г. Архангельск, ул. Котласская, д. 26
    Телефон: +7 (8182) 64-60-00, 65-75-65
    Факс: +7 (8182) 23-69-55
    Web-сайт: http://enip2.ru
    E-mail: info@ens.ru

    Испытательный центр

    Общество с ограниченной ответственностью « разработок в области метрологии»
    Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35, 36
    Телефон: +7 (495) 278-02-48
    E-mail: info@ic-rm.ru

    Принцип действия устройств ENMU заключается в следующем: входные сигналы силы и напряжения переменного тока через схемы согласования поступают на вход аналогоцифрового преобразователя, который производит аналого-цифровое преобразование мгновенных значений измеряемых сигналов промышленной частоты и передает данные на микроконтроллер. Микроконтроллер обеспечивает вычисление параметров электрической сети, усреднение измеренных и вычисленных параметров, публикацию выборок значений (Sampled Values) в соответствии с требованиями МЭК 61850-9-2LE (IEC 61850-9-2).

    Устройства ENMU применяются для:

    • -  работы в составе систем сбора и передачи информации трансформаторных и

    цифровых подстанций, электростанций, распределительных пунктов (в том числе систем телемеханики, автоматизированных систем управления технологическим процессом (АСУ ТП), автоматизированных систем диспетчерского управления (АСДУ), автоматизированных информационно-измерительных    систем    коммерческого учета

    электроэнергии (АИИС КУЭ));

    • -  выполнения функций сбора дискретных параметров (телесигнализации) и выдачи управляющих воздействий (телеуправления);

    • -  подключения к электромагнитным измерительным и защитным трансформаторам тока (в том числе по ГОСТ 7746-2015) и к электромагнитным измерительным трансформаторам напряжения (в том числе по ГОСТ 1983-2015);

    • -  подключения к «шине процесса» (Process Bus) и передачи выборок значений (Sampled Values) по сети Ethernet в соответствии с требованиями МЭК 61850-9-2LE (IEC 61850-9-2), IEEE C37.118.2;

    • -  непрерывной работы в составе различных автоматизированных систем, включая системы телемеханики, системы учета электроэнергии, системы мониторинга качества электрической энергии, системы мониторинга переходных режимов.

    Устройства ENMU являются устройствами сопряжения (SAMU) согласно IEC 61869-13.

    Дополнительно устройства ENMU могут выполнять функции устройств синхронизированных векторных измерений (УСВИ, PMU).

    Устройства    ENMU    поддерживают    протоколы    обмена    данными:

    ГОСТ Р МЭК 60870-5-104-2004, IEC 61850-8-1, МЭК 61850-9-2LE (IEC 61850-9-2), IEEE C37.118.1, SNMP.

    Синхронизация внутренних часов устройств ENMU обеспечивается по протоколам PTP, IRIG-A(B) или с помощью последовательности импульсов 1PPS.

    Устройства ENMU имеют различные варианты исполнений в зависимости от номинальных значений входных силы и напряжения переменного тока, типов интерфейсов, набора дополнительных опций.

    Схема условного обозначения устройств ENMU для записи при заказе и в технической документации:

    ENMU-X/X/X-X/X

    • 1 2 3  4

    • 1 - номинальное значение силы переменного тока измерительной обмотки:

    1 - 1 А;

    5 - 5 А;

    CX - токоизмерительные клещи, где Х - номинальное значение силы переменного тока от 10 до 3000 А;

    0 - без измерения силы переменного тока измерительной обмотки.

    • 2 - номинальное значение силы переменного тока обмотки защиты:

    1 - 1 А;

    5 - 5 А;

    CX - токоизмерительные клещи, где Х - номинальное значение силы переменного тока от 10 до 3000 А;

    0 - без измерения силы переменного тока обмотки защиты;

    не указывается - при совпадении с номинальным значением силы переменного тока измерительной обмотки.

    • 3 - номинальное напряжение переменного тока:

    100 - 57,7 (100) В фазное (линейное);

    400 - 230 (400) В фазное (линейное); 0 - без измерения напряжения переменного тока.

    • 4 - условное обозначение дискретных входных/выходных сигналов:

    Указывается количество (от 0 до 32) и тип входных сигналов, количество (от 0 до 16) и тип выходных сигналов. При отсутствии дискретных входных/выходных сигналов не указывается.

    Условное обозначение может содержать другие символы, относящиеся к модификации дополнительных параметров (в том числе тип питания, интерфейсы, дополнительные функции), не относящихся к метрологическим характеристикам.

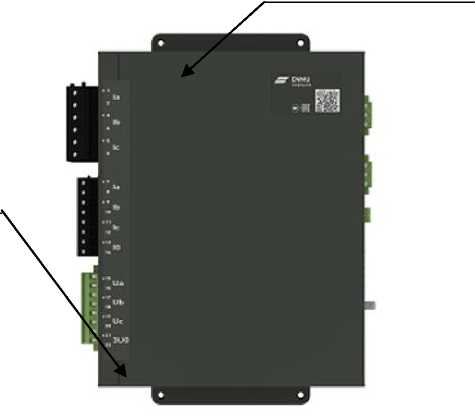

    Общий вид устройств ENMU, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.

    Место нанесения

    знака поверки

    Место пломбирования от несанкционированного доступа

    Внешний вид. Устройства сопряжения с шиной процесса (ENMU), http://oei-analitika.ru

    Рисунок 1 - Общий вид устройств ENMU, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки


    Таблица 5 - Комплектность устройств ENMU

    Наименование

    Обозначение

    Количество

    У стройство сопряжения с шиной процесса ENMU

    -

    1 шт.

    Формуляр

    ENMU.422100.001 ФО

    1 экз.

    Руководство по эксплуатации

    ENMU.422100.001 РЭ 1)

    1 экз.

    Методика поверки

    ENMU.422100.001 МП

    1 экз.

    Клещи токоизмерительные (комплект) 2)

    -

    1 шт.

    Окончание таблицы 5

    Наименование

    Обозначение

    Количество

    Программное обеспечение «SVTest2» 1)

    -

    1 шт.

    Примечания:

    • 1) поставляется на CD при наличии в договоре поставки;

    • 2) поставляется при наличии в договоре поставки.


    Таблица 2 - Метрологические характеристики устройств ENMU

    Наименование характеристики

    Значение

    Номинальные значения фазного (линейного) напряжения переменного тока ином, В

    57,7 (100); 230 (400) ''

    Диапазон преобразований и измерений среднеквадратического значения фазного (линейного) напряжения переменного тока 2), В

    от 0,02^ ином до 2,0 ином

    Пределы допускаемой основной относительной погрешности преобразований и измерений среднеквадратического значения фазного (линейного) напряжения переменного тока 2), %:

    • - при 0,02 ином U < 0,2 ином

    • - при 0,2- ином и — 2,0- ином

    ±0,4

    ±0,2

    Пределы допускаемой абсолютной погрешности преобразований угла фазового сдвига между входным и выходным фазными (линейными) напряжениями переменного тока, минут:

    • - при 0,02ином U < 0,2ином

    • - при 0,2- ином и — 2,0- ином

    1+ 1+

    IJ о о

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Номинальные значения силы переменного тока 1ном, А

    1; 5 1)

    Диапазон преобразований и измерений среднеквадратического значения силы переменного тока 3), А:

    • - измерительная обмотка

    • - обмотка защиты

    от 0,01'Тном до 2^1ном от 0,1'|ном до 40Лом

    Стартовый ток (чувствительность), А

    0,001-1ном

    Пределы допускаемой основной относительной погрешности преобразований и измерений среднеквадратического значения силы переменного тока для измерительной обмотки 3), %:

    • - при 0,01-!ном < I < 0,05^1ном

    • - при 0,05'Тном < 1 < 2||ом

    ±0,4

    ±0,2

    Пределы допускаемой абсолютной погрешности преобразований угла фазового сдвига между входной и выходной силами переменного тока для измерительной обмотки, минут:

    • - при 0,01-!ном < I < 0,05^1ном

    • - при 0,05'Тном <1 < 2||ом

    1+ 1+

    IJ о о

    Пределы допускаемой основной относительной погрешности преобразований и измерений среднеквадратического значения силы переменного тока для обмотки защиты 3), %:

    • - при 0,1'|ном < 1 < 0,2^1ном

    • - при 0,2'Тном <1 < 40Лом

    ±2

    ±1

    Пределы допускаемой абсолютной погрешности преобразований угла фазового сдвига между входной и выходной силами переменного тока для обмотки защиты, минут:

    • - при 0,1'1ном <1 < 0,2^1ном

    • - при 0,2'Тном <1 < 40Лом

    ±240

    ±180

    Номинальные значения силы переменного тока при использовании токоизмерительных клещей 1ном, А

    от 10 до 3000 1)

    Диапазон преобразований и измерений среднеквадратического значения силы переменного тока при использовании токоизмерительных клещей 3), А

    от 0,01'Тном до 2|1ом )

    Пределы допускаемой основной относительной погрешности преобразований и измерений среднеквадратического значения силы переменного тока при использовании токоизмерительных клещей 3), %:

    • - при 0,01'Тном <1 < 0,2^1ном

    • - при 0,2'Тном <1 < 2||ом

    ±1,5

    ±1,0

    Пределы допускаемой абсолютной погрешности преобразований угла фазового сдвига между входной и выходной силами переменного тока при использовании токоизмерительных клещей, минут

    ±60

    Диапазон преобразований и измерений частоты переменного тока, Гц

    от 45 до 55

    Пределы допускаемой абсолютной погрешности преобразований и измерений частоты переменного тока, Гц

    ±0,001

    Окончание таблицы 2

    Наименование характеристики

    Значение

    Диапазон измерений коэффициента мощности

    от -1 до +1

    Пределы допускаемой абсолютной погрешности измерений коэффициента мощности

    ±0,01

    Диапазон измерений фазной и трехфазной активной (реактивной) электрической мощности, Вт (вар)

    от 0,2^1ном^0,2^ ином

    до 2 ином 2 1ном

    Пределы допускаемой основной относительной погрешности измерений фазной и трехфазной активной (реактивной) электрической мощности, %:

    • - при 0,8 < |со^^| < 1 (0,8 < \sin(p\ < 1)

    • - при 0,5 < |с^^ф| < 0,8 (0,5 < \sin(p\ < 0,8)

    ±0,5

    ±1,0

    Диапазон измерений фазной и трехфазной полной электрической мощности, В • А

    от 0,2^1ном'0,2^ином до 2 ином 2 1ном

    Пределы допускаемой основной относительной погрешности измерений фазной и трехфазной полной электрической мощности, %

    ±0,5

    Диапазон измерений угла фазового сдвига между фазными токами основной частоты, градус

    от -180 до +180

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными токами основной частоты, минут

    ±10

    Диапазон измерений угла фазового сдвига между фазными напряжениями основной частоты, градус

    от -180 до +180

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными напряжениями основной частоты, минут

    ±10

    Примечания:

    • 1) в зависимости от исполнения;

    • 2) к среднеквадратическому значению напряжения относят среднеквадратическое значение напряжения основной частоты, среднеквадратическое напряжения переменного тока значение входного сигнала с учетом гармонических составляющих до 50 порядка;

    • 3)  к среднеквадратическому значению силы переменного тока относят

    среднеквадратическое значение   силы переменного тока основной частоты,

    среднеквадратическое значение силы переменного тока входного сигнала с учетом гармонических составляющих до 50 порядка.

    Таблица 3 - Пределы допускаемой дополнительной погрешности измерений

    Влияющая величина

    Значение влияющей величины

    Пределы допускаемой дополнительной относительной ЪХпогрешности измерений и преобразований

    Температура окружающего воздуха, °С:

    • -     при    преобразовании    и    измерении

    среднеквадратических значений силы и напряжения переменного тока

    • -     при    преобразовании    и    измерении

    среднеквадратических значений силы переменного тока при использовании токоизмерительных клещей

    • - при измерении активной, реактивной и полной электрической мощности

    от -40 до

    +70

    ±0,05 %/10 °С

    ±0,20 %/10 °С

    ±0,10 %/10 °С

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Количество выборок за период

    80; 256

    Параметры сети питания постоянного тока: - напряжение постоянного тока, В

    от 120 до 370

    Параметры сети питания переменного тока:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    от 100 до 265

    от 45 до 55

    Отклонение    времени внутренних часов от всемирного

    координированного времени UTC при наличии внешней синхронизации, мкс, не более

    ±1

    Потребляемая мощность, В •А, не более

    15

    Полная мощность, потребляемая каждой последовательной цепью (цепи измерения силы тока), А, не более

    0,1

    Полная мощность, потребляемая каждой параллельной цепью (цепи измерения напряжения), В •А, не более

    0,1

    Время преобразования сигнала, мкс, не более

    100

    Количество выходных дискретных сигналов, не более

    16

    Количество входных дискретных сигналов, не более

    32

    Диапазон высших гармонических составляющих входного сигнала, при которых сохраняются установленные значения метрологических характеристик

    от 2 до 50

    Масса, кг, не более

    4

    Г абаритные размеры (длина х ширина х высота), мм, не более

    310х260х100

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа (мм рт. ст.)

    от +15 до +25 до 98

    от 65 до 106,7 (от 487,5 до 800)

    Рабочие условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха при температуре +25 °С, %

    • - атмосферное давление, кПа (мм рт. ст.)

    от -40 до +70 до 98 от 65 до 106,7 (от 487,5 до 800)

    Среднее время восстановления работоспособного состояния, ч

    1

    Средний срок службы, лет

    30

    Средняя наработка на отказ, ч

    280000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
