Номер по Госреестру СИ: 23505-08
23505-08 Генераторы озона
(ГС-024)
Назначение средства измерений:
Генераторы озона ГС-024 предназначены для воспроизведения и передачи единицы массовой концентрации озона в воздухе.
С соответствии с ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах» генераторы являются:
- рабочими эталонами 1-го разряда (модификации ГС-024-1, ГС-024-1М) для передачи единицы массовой концентрации озона в воздухе рабочим эталонам 2-го разряда и рабочим средствам измерений;
- рабочими эталонами 2-го разряда (модификации ГС-024-21, ГС-024-25) для передачи единицы массовой концентрации озона в воздухе рабочим средствам измерений.
Внешний вид.
Генераторы озона
Рисунок № 1
Внешний вид.
Генераторы озона
Рисунок № 2
Внешний вид.
Генераторы озона
Рисунок № 3
Общие сведения
Дата публикации - 29.04.2023
Срок свидетельства - 03.08.2029
Номер записи -
ID в реестре СИ - 531809
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификации ГС-024-25, мод.ГС-024-1М, мод.ГС-024-1, мод. ГС-024-25, мод. ГС-024-21, мод. ГС-024-1М, мод. ГС-024-1, ГС-024-25, ГС-024-1М, ГС-024-1, ГС-024, ГС - 024-25, Генератор озона,
Производитель
Изготовитель - Акционерное общество "ОПТЭК" (АО "ОПТЭК")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 272
Выдано извещений - 31
Кол-во периодических поверок - 135
Кол-во средств измерений - 75
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1977 от 2016.12.26 О внесении изменений в описание типа на газоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414
№700 от 2017.04.04 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Самаранефтегаз"
№2209 от 2017.10.23 О переоформлении свидетельства об утверждении типа средства измерений № 59201 "Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230" и внесении изменений в описание типа
№1650 от 2018.08.03 О продлении срока действия свидетельств об утверждении типа
№2232 от 2018.10.24 О переоформлении свидетельства об утверждении типа средства измерений № 66121 "Газоанализаторы стационарные ТГА-ХХ-ХХX" и внесении изменений в описание типа
№85 от 2019.01.22 О переоформлении свидетельства об утверждении типа средства измерений № 33176 "Генераторы озона ГС-024"
№183 от 2019.02.06 О переоформлении свидетельства об утверждении типа средства измерений № 63539 "Газоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414" и внесении изменений в описание типа
№1127 от 2019.05.20 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 56028 "Газоанализаторы СЕАН-Н"
№3165 от 2019.12.19 О внесении изменений в описание типа на газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
№1194 от 2020.07.14 ПРИКАЗ. О переоформлении свидетельства об утверждении типа средств измерений О внесении изменений в описание типа СИ Газоанализаторы стационарные Газконтроль
№1967 от 2020.12.02 О внесении изменений в описание типа на Газоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414
№1987 от 2020.12.02 О внесении изменений в описание типа СИ Датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230
№2168 от 2020.12.21 О внесении изменений в описание типа на Газоанализаторы СЕАН-Н
№2205 от 2020.12.23 О внесении изменений в описание типа на Комплексы измерительные газоаналитические контроля загазованности ат-мосферного воздуха - посты ПКЗ-А
№2381 от 2020.12.31 О внесении изменений в описание типа на газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4 А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
№909 от 2023.04.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Генераторы озона (ГС-024)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63974-16 Генераторы газовых смесей - рабочие эталоны 1-го разряда (AQMS мод. 200) Фирма "Focused Photonics Inc." (FPI) (КИТАЙ ) |
23505-08 Генераторы озона (ГС-024) Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
|
77819-20 Генераторы газовых смесей (MGC101 мод. MGC101, MGC101P) Фирма "ENVEA" (ФРАНЦИЯ ) |
23505-08 Генераторы озона (ГС-024) Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Акционерное общество "ОПТЭК" (АО "ОПТЭК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21781-07 22.06.2027 |
Газоанализаторы, 3.02П Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
22830-08 14.12.2029 |
Газоанализаторы, Н-320 Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
1 год | |
|
23505-08 03.08.2029 |
Генераторы озона, ГС-024 Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92760-24 30.07.2029 |
Газоанализаторы, МГЛ Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Кто поверяет Генераторы озона (ГС-024)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 242 | 23 | 94 | 127 | 31 | 231 | 94 | 126 | |
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 8 | 1 | 0 | 8 | 0 | 7 | 0 | 7 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Генераторы озона (ГС-024)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
45000 | 41250 |
|
ФБУ НИЦ ПМ-Ростест Москва |
37500 | 41250 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится:
-
- типографским способом на титульный лист руководства по эксплуатации ИРМБ.413332.001.РЭ;
-
- фотохимическим или типографским способом на табличку, расположенную на задней панели генератора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Генераторы озона ГС-024. Руководства по эксплуатации. ИРМБ.413332.001 РЭ
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам озона ГС-024
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ТУ 4215-012-23136558-2002. Генераторы озона ГС-024. Технические условия
Поверка
Поверкаосуществляется по документу ИРМБ.413332.001 РЭ «Генераторы озона ГС-024. Методика поверки» (Приложение А Руководства по эксплуатации), утвержденному ГЦИ СИ
ФГУП «ВНИИМ им. Д. И. Менделеева» в мае 2008 г.
Основные средства поверки:
- для генераторов озона 1-го разряда (мод. ГС-024-1, мод. ГС-024-1 М) - комбинированная установка на озон (Хд 1.456.448), входящая в состав ГЭТ 154-2011;
- для генератора озона 2-го разряда (мод. ГС-024-21, ГС-024-25) - генератор озона 1-го разряда и компаратор.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Акционерное общество «ОПТЭК» (АО «ОПТЭК») ИНН 7814003726
Адрес: 199178, г. Санкт-Петербург, Малый пр. В.О., д. 58, литер А, пом. 20Н
Тел.: (812) 325-55-67, 327-72-22
E-mail: info@optec.ru W eb-сайт: www.optec.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
E-mail: info@vniim.ru Web-сайт: www.vniim.ru
Принцип действия генератора заключается в фотохимическом получении озона из кислорода воздуха под действием УФ облучения. Воздух проходит фильтр «0-газа» для каталитического разрушения остаточного озона в воздухе, подаваемом на вход генератора. После предварительной очистки от механических частиц в противопылевом фильтре, прокачивается насосом через стабилизатор расхода (расход регулируется с помощью регулировочного вентиля ротаметра) и подается в реактор. В реакторе под действием ультрафиолетового излучения образуется озоновоздушная смесь, которая далее через штуцер «Выход» подается потребителю. Основным рабочим элементом генератора озона является фотохимический реактор, представляющий собой проточную кювету с установленным в ней источником ультрафиолетового излучения.
Генераторы озона ГС-024 представляют собой автоматические стационарные приборы, конструктивно выполненные в одном блоке.
Генератор озона модификации ГС-024-1М имеет возможность удаленного управления с использованием интерфейса RS-232.
Внешний вид генераторов представлен на рисунках 1 - 4.

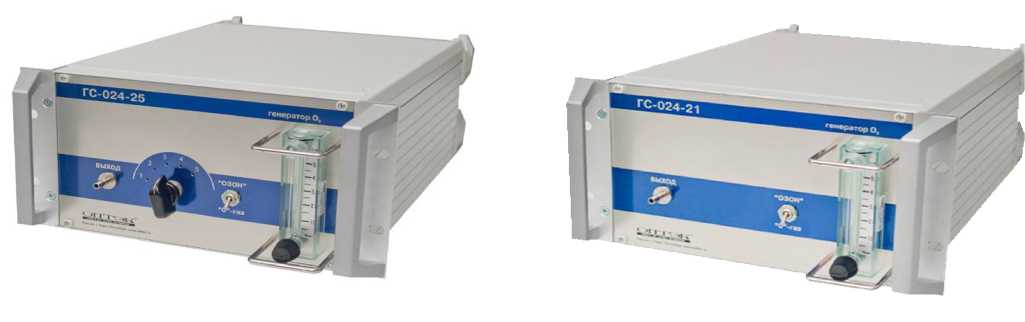

Рисунок 1 - Генераторы озона модификации Рисунок 2 - Генераторы озона модификации
ГС-024-25 ГС-024-21

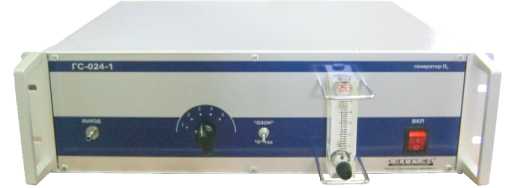

Рисунок 3 - Генераторы озона модификации ГС-024-1

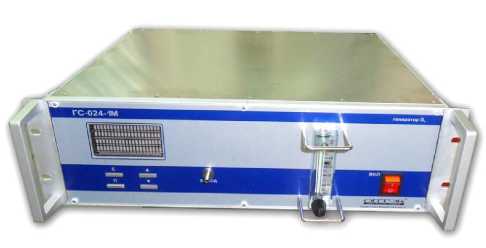

Рисунок 4 - Генераторы озона модификации ГС-024-1М
