Номер по Госреестру СИ: 74165-19
74165-19 Устройства распределенного ввода-вывода
(SIMATIC ET200SP/SP HA)
Назначение средства измерений:
Устройства распределенного ввода-вывода SIMATIC ET200SP/SP HA (далее - устройства) предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей (датчиков) в виде напряжения и силы постоянного тока, электрического сопротивления, сигналов термопар (ТП) и термопреобразователей сопротивления (ТС), фазных напряжений и силы переменного тока в трехфазных цепях, воспроизведения аналоговых сигналов напряжения и силы постоянного тока, также цифровых сигналов локального управления и регулирования распределенными в пространстве технологическими процессами и объектами в режиме управления от ведущих устройств.

Внешний вид.
Устройства распределенного ввода-вывода
Рисунок № 1

Внешний вид.
Устройства распределенного ввода-вывода
Рисунок № 2

Внешний вид.
Устройства распределенного ввода-вывода
Рисунок № 3

Внешний вид.
Устройства распределенного ввода-вывода
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) устройств можно разделить на 2 группы -встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики измерительных модулей, микропроцессорных модулей регулирования нормированы с учетом ВПО.
ВПО STEP 7, STEP 7 (TiaPortal), PCS7, PCS neo не влияющее на метрологические характеристики, предназначено для:
-
- конфигурации и настройки параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
-
- конфигурации систем промышленной связи на основе стандарта PROFINET или PROFIBUS; программировании логических задач контроллеров на языках LAD (Ladder Diagram) и FBD (Function Block Diagram), CFC(Continuous Function Chart) и SFC(Sequental Function Chart);
-
- тестирования проектов, выполнения пуско-наладочных работ и обслуживания готовой системы;
-
- установки парольной защиты от несанкционированного доступа;
-
- калибровки модулей (с установкой защиты от несанкционированного доступа и возможностью возврата к заводским настройкам).
ВПО STEP 7, STEP 7 (TiaPortal), PCS7, PCS neo не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Идентификационное наименование ВПО разделяют на изменяемую и неизменяемую части. К изменяемой части идентификационного наименования относятся символы «х», к неизменяемой части относятся все остальные символы и цифры.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентиф икационные данные (признаки) |
Значение | |||
STEP7 |
STEP7 (TiaPortal) |
PCS7 |
PCS neo | |
Идентификационное наименование ПО |
6ES7810- 4Cxxx-xxxx |
6ES7822- 1Axxx-xxxx |
6ES7658-xxxxx- xxxx |
6DL89xx-xxxxx- xxxx |
Номер версии |
не ниже V5.5 |
не ниже V15 |
не ниже V9 |
не ниже V3 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Определение метрологических характеристик» руководств по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Г ц»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2- 109Гц»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
Изготовитель
Siemens AG, ГерманияАдрес: Siemens AG, A&D AS Gleiwitzer Str. 555, 90327, Nurnberg, BRD
Производственные площадки
«Siemens AG», Wemer-von-Siemens-Str. 50, 92224 Amberg, Germany;
«Siemens AG», Breslauer Str. 5, 90766 Fuerth, Germany;
«Siemens AG», Frauenauracher Str. 80, 91056 Erlangen, Germany;
«Siemens AG», Siemenspromenade 1, 91058 Erlangen, Germany;
«Siemens AG», Siemenspromenade 3, 91058 Erlangen, Germany;
«Siemens AG», Ostliche Rheinbruckenstr. 50, 76187 Karlsruhe, Germany;
«Siemens AG» A&D AS, Gleiwitzer Strasse 555, 90475 Nurnberg, BRD, Germany;
«Siemens Industrial Automation Products Ltd.», No. 99, Tianyuan Road, West High-tech Zone, Chengdu City, 611731 Sichuan P.R. China.
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Устройства предназначены для построения систем распределенного ввода-вывода на базе программируемых контроллеров SIMATIC S7-300, S7-400, S7-410, S7-4100, S7-1200 и S7-1500 с использованием промышленных сетей передачи данных PROFINET IO и PROFIBUS DP.
Устройства, на основании измеренных данных, производят расчет следующих параметров: линейное напряжение, активная, реактивная и полная мощности, активная и реактивная электроэнергия.
Устройства относятся к проектно-компонуемым изделиям, имеющим модульную или моноблочную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:
-
- интерфейсных модулей для связи с центральными контроллерами;
-
- модулей ввода/вывода аналоговых и дискретных сигналов, устанавливаемых на пассивные базовые блоки;
-
- сервера-модуля, завершающего конфигурацию устройства.
Интерфейсные модули обеспечивают возможность непосредственного подключения станции к электрическим и оптическим каналам связи PROFINET или PROFIBUS. При работе в системах распределенного ввода-вывода программируемых контроллеров SIMATIC обеспечивается поддержка функций “горячей” замены электронных модулей.
Электронные и технологические модули устанавливаются на базовые блоки -клеммные блоки или несущие модули с клеммными блоками, которые осуществляют подключение внешних соединений к электронным модулям и формируют заднюю шину, посредством которой осуществляется обмен данными между интерфейсным и сигнальными модулями.
Первая установка электронного модуля на клеммный блок сопровождается автоматическим выполнением операции механического кодирования. В дальнейшем на данный терминальный блок можно устанавливать только электронный модуль такого же типа.
Мониторинг внешних цепей электронных и технологических модулей в составе станции производится самими модулями. Для организации разделённых потенциальных групп используются специализированные клеммные блоки. Количество потенциальных групп в пределах одного устройства ограничивается числом модулей.
Конструктивно модули устройств крепятся на клеммные блоки или несущие модули с клеммными блоками, располагаемые на DIN-рейку или профильную шину.
Устройства комплектуются для конкретного объекта и могут отличаться по составу, иметь различную конфигурацию и компоновку. Вариант комплектования определяется Заказчиком и указывается в заказе-заявке на поставку.
Заводской номер в виде буквенно-цифрового обозначения, однозначно идентифицирующий каждый модуль из состава устройств, наносится на корпус модуля с помощью информационной таблички.
Фотографии общего вида устройств представлены на рисунках 1 и 2, обозначение места нанесения знака поверки представлено на рисунке 3.

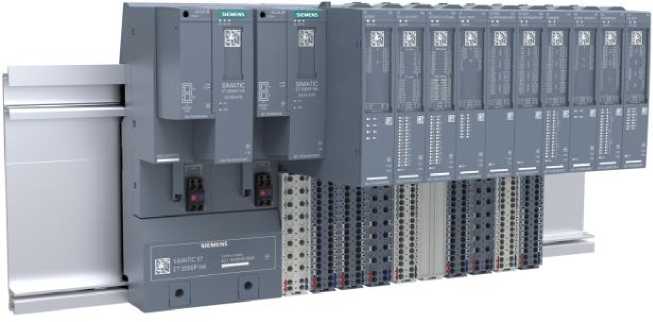

Рисунок 2 - Общий вид устройств распределенного ввода-вывода SIMATIC ET200SP HA

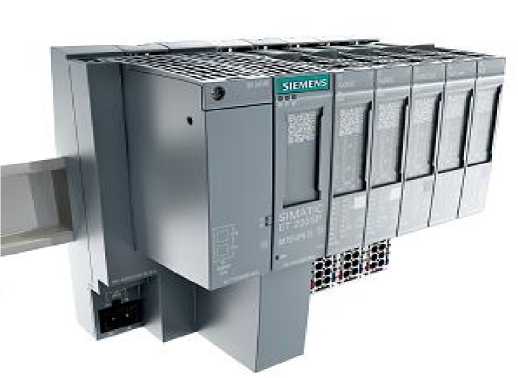

Рисунок 1 - Общий вид устройств распределенного ввода-вывода SIMATIC ET200SP
Заводской номер

Рисунок 3 - Места нанесения заводского номера и знака поверки
SIMATlCS?
ip 6ES7 134-6GF00-0AA1
I
Ta: 0°C...+60°C HOR. MOUNTED
Ta: O°C...+50°C VERT. MOUNTED
APPROVED
Cl.l, DIV.2, GPA.B.C.DT4
CI.I, ZONE 2, GP.IIC, T4

DEKRА 12ATEX0038X
IND. CONT. EQ. FOR HAZ.LOC
Cl.l, DIV.2, QP. A.B.C.O T4 Cl.l, Zone 2, GP. IIC.T4 Supply 24 Vdc, 725 mA
8 Input channels
Пломбирование устройств не предусмотрено.
устройств приведены в таблицах 2 - 7.
Таблица 2 - Метрологические характеристики модулей ввода аналоговых сигналов
Тип модуля |
Диапазоны измерений входных сигналов |
Разрядность выходных цифровых сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой основной погрешности в рабочих условиях |
1 |
2 |
3 |
4 |
5 |
6ES7134-6FBхх-хBAх 2 входа |
от 0 до 10 В |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
от 1 до 5 В | ||||
от -5 до +5 В |
16 бит + знак | |||
от -10 до +10 В | ||||
6ES7134-6GBхх-хBAх 2 входа |
от 0 до 20 мА |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
от 4 до 20 мA | ||||
от -20 до +20 мА |
16 бит + знак |
1 |
2 |
3 |
4 |
5 |
6ES7134-6HBxx-xCAx 2 входа |
от 0 до 10 В |
15 бит |
Y = ±0,05 % |
Y = ±0,1 % |
от 1 до 5 В | ||||
от -10 до +10 В |
16 бит + знак | |||
от -5 до +5 В | ||||
от 0 до 20 мА |
15 бит | |||
от 4 до 20 мA | ||||
от -20 до +20 мА |
16 бит + знак | |||
6ES7134-6HBxx-xDAx 2 входа |
от 0 до 10 В |
15 бит |
Y = ±0,2 % |
Y = ±0,3 % |
от 1 до 5 В |
13 бит | |||
от -10 до +10 В |
16 бит + знак | |||
от -5 до +5 В |
15 бит + знак | |||
от 0 до 20 мА |
15 бит | |||
от -20 до +20 мА |
16 бит + знак | |||
от 4 до 20 мА |
14 бит | |||
6ES7134-6HDxx-xBAx 4 входа |
от 0 до 10 В |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
от 1 В до 5 В | ||||
от -10 до +10 В |
16 бит + знак | |||
от -5 до +5 В | ||||
от 0 до 20 мА |
15 бит | |||
от 4 мА до 20 мA | ||||
6ES7134-6GDхх-хBAх 4 входа |
от 0 до 20 мА |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
от 4 мА до 20 мA | ||||
от -20 мА до +20 мА |
16 бит + знак | |||
6ES7134-6JDхх-хСАх 4 входа 1,2 |
от -50 до +50 мВ |
16 бит + знак |
Y = ±0,05 % |
Y = ±0,1 % |
от -80 до +80 мВ | ||||
от -250 до +250 мВ | ||||
от -1 до +1 В | ||||
ТП типа: B,C3, E, J, K, L, N, R, S, T, U, Tхк(L) |
Д = ±1,0 °С |
Д = ±1,5 °С | ||
Cu 10 от -200 до +260 ОС (стандартное исполнение) от -50 до +150ОС (климатическое исполнение) |
16 бит + знак |
Д = ±1,0 °С |
Д = ±1,5 °С | |
Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до +850 ос (станд. исп.) от -120 до +130ОС (клим. исп.) |
Д = ±0,6 °С Д = ±0,13 °С |
Д = ±1,0 °С Д = ±0,25 °С |
1 |
2 |
3 |
4 |
5 |
6ES7134-6JDxx-xCAx 4 входа (продолжение) |
Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000: от -60 до +250 ОС (станд. исп.) от -60 до +250ОС (клим. исп.) |
16 бит + знак |
Д = ±0,2 °С |
Д = ±0,4 °С |
от 0 до 150 Ом |
15 бит |
Y = ±0,05 % |
Y = ±0,1 % | |
от 0 до 300 Ом | ||||
от 0 до 600 Ом | ||||
от 0 до 3000 Ом | ||||
от 0 до 6000 Ом | ||||
6ES7134-6JFxx-xCAx 8 входов 1 2 |
от -50 до +50 мВ |
16 бит + знак |
Y = ±0,05 % |
Y = ±0,1 % |
от -80 до +80 мВ | ||||
от -250 до +250 мВ | ||||
от -1 до +1 В | ||||
ТП типа: B,C3, E, J, K, L, N, R, S, T, U, Txк(L) |
Д = ±1,0 °С |
Д = ±1,5 °С | ||
Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до +850 ос (станд. исп.) от -120 до +130ОС (клим. исп.) |
Д = ±0,6 °С Д = ±0,13 °С |
Д = ±1,0 °С Д = ±0,25 °С | ||
Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000: от -60 до +250 ос (станд. исп.) от -60 до +250ОС (клим. исп.) |
Д = ±0,2 °С |
Д = ±0,4 °С | ||
от 0 до 150 Ом |
15 бит |
Y = ±0,05 % |
Y = ±0,1 % | |
от 0 до 300 Ом | ||||
от 0 до 600 Ом | ||||
от 0 до 3000 Ом | ||||
от 0 до 6000 Ом | ||||
6ES7134-6TDxx-xCAx 4 входа |
от 4 до 20 мА |
15 бит + знак |
Y = ±0,3 % |
Y = ±0,5 % |
6ES7134-6FFxx-xAAx 8 входов |
от 0 до 10 В |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
от -10 до +10 В |
16 бит + знак | |||
6ES7134-6GFxx-xAAx 8 входов |
от 0 до 20 мА |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
от 4 до 20 мA | ||||
от -20 до +20 мА |
16 бит + знак |
1 |
2 |
3 |
4 |
5 |
6DL1134-6THxx-xPHx 16 входов |
от 0 до 20 мА |
16 бит + знак |
Y = ±0,1 % |
Y = ±0,5 % |
от 4 до 20 мА | ||||
6DL1134-6JHxx-xPHx 8 входов из 16 (режим работы)1,2 |
от -1 до +1 В |
16 бит + знак |
Y = ±0,05 % |
Y = ±0,1 % |
от -250 до +250 мВ | ||||
от -50 до +50 мВ | ||||
от -80 до +80 мВ | ||||
ТП типа: B,C3, E, J, K, L, N, R, S, T, U, Тхк^) |
Д = ±1,0 °С |
Д = ±1,5 °С | ||
6DL1134-6JHхх-хPHх 16 входов из 16 (режим работы) |
от 0 до 150 Ом |
15 бит |
Y = ±0,05 % |
Y = ±0,1 % |
от 0 до 300 Ом | ||||
от 0 до 600 Ом | ||||
от 0 до 3000 Ом | ||||
от 0 до 6000 Ом | ||||
Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до +850 ОС (станд. исп.) от -120 до +130ОС (клим. исп.) |
16 бит + знак |
Д = ±0,6 °С Д = ±0,13 °С |
Д = ±1,0 °С Д = ±0,25 °С | |
Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000: от -60 до +180 ос (станд. исп.) от -60 до +180ОС (клим. исп.) |
Д = ±0,2 °С |
Д = ±0,4 °С | ||
Си 10 от -180 до +200 ОС (станд. исп.) от -50 до +150ОС (клим. исп.) |
Д = ±1,0 °С |
Д = ±1,5 °С | ||
6DL1133-6EWхх-хPHх 16 входов |
от 0 до 10 мА |
16 бит + знак |
Y = ±0,1 % |
Y = ±0,5 % |
от 0 до 20 мА | ||||
от 4 до 20 мА | ||||
6ES7136-6AAхх-хCA1 4 входа |
от 0 до 20 мА |
16 бит + знак |
Y = ±0,1 % |
Y = ±2,0 % |
от 4 до 20 мА | ||||
6ES7134-6JDхх-хDA1 4 входа |
от -1 до +1 В |
16 бит + знак |
|
|
от -250 до +250 мВ | ||||
от -50 до +50 мВ | ||||
от -80 до +80 мВ |
1 |
2 |
3 |
4 |
5 |
6ES7134-6JDxx-xDA1 4 входа (продолжение) |
ТП типа: B,C, E, J, K, L, N, R, S, T, U, Tхк(L) |
16 бит + знак |
Д = ±1,0 °С |
Д = ±1,5 °С |
6ES7136-6ABxx-xCA1 4 входа |
от 0 до 10 В |
16 бит + знак |
Y = ±0,1 % |
Y = ±2,0 % |
6DL1134-6JDxx-xHXx 4 входа из 4 (режим работы)1,2 |
от -1 до +1 В |
16 бит + знак |
Y = ±0,05 % |
Y = ±0,1 % |
от -250 до +250 мВ | ||||
от -50 до +50 мВ | ||||
от -80 до +80 мВ | ||||
ТП типа: B,C, E, J, K, L, N, R, S, T, U, Tхк(L) |
Д = ±1,0 °С |
Д = ±1,5 °С | ||
6DL1134-6JDхх-хHXx 2 входа из 4 (режим работы)1,2 |
от 0 до 150 Ом |
15 бит |
Y = ±0,05 % |
Y = ±0,1 % |
от 0 до 300 Ом | ||||
от 0 до 600 Ом | ||||
от 0 до 3000 Ом | ||||
от 0 до 6000 Ом | ||||
Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до +850 ОС (станд. исп.) от -120 до +130ОС (клим. исп.) |
16 бит + знак |
Д = ±0,6 °С Д = ±0,13 °С |
Д = ±1,0 °С Д = ±0,25 °С | |
Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000: от -60 до +250 ос (станд. исп.) от -120 до +130ОС (клим. исп.) |
Д = ±0,2 °С |
Д = ±0,4 °С | ||
Cu 10: от -180 до +200 ОС (станд. исп.) от -50 до +150ОС (клим. исп.) |
Д = ±1,0 °С |
Д = ±1,5 °С | ||
6DL1134-6TBхх-хHXx 2 входа |
от 0 до 20 мА |
15 бит + знак |
Y = ±0,2 % |
Y = ±0,3 % |
от 4 до 20 мА | ||||
6DL1134-6UDхх-хPKх 4 входа |
16 бит + знак |
от 0 до 20 мА |
Y = ±0,1 % |
Y = ±0,5 % |
от 4 до 20 мA |
1 |
2 |
3 |
4 |
5 |
6DL1136-6AAxx-xPHx 8 входов |
от 0 до 20 мА |
16 бит |
При температуре от -40 до +40 °С:
При температуре от +40 до +70 °С y = ±0,9 % | |
от 4 до 20 мА | ||||
Примечания Используемые обозначения: Y - пределы допускаемой основной приведенной к измеряемому диапазону значению погрешности; Д - пределы допускаемой основной абсолютной погрешности;
тип J от -210 до +1200 °C, тип K от -100 до +1372 °C, тип N от -150 до +1300 °C, тип L от -200 до +900 °C, тип R от +200 до +1768 °C, тип S от +100 до +1768 °C, тип T от -200 до +400 °C, тип U от -200 до +600 °C, тип Txk(L) ГОСТ от -200 до +800 °C;
Нормальные условия применения:
|
Тип модуля |
Разрядность входных цифровых сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой приведенной (у) погрешности воспроизведения (приведенной к диапазону выходного сигнала) | |
В нормальных условиях |
В рабочих условиях | |||
1 |
2 |
3 |
4 |
5 |
6ES7135-6FBхх-хBAх 2 выхода |
15 бит |
от 0 до 10 В |
Y = ±0,3 % |
Y = ±0,5 % |
13 бит |
от 1 до 5 В | |||
15 бит + знак |
от -5 до +5 В | |||
16 бит + знак |
от -10 до +10 В | |||
6ES7135-6GBхх-хBAх 2 выхода |
15 бит |
от 0 до 20 мА |
Y = ±0,3 % |
Y = ±0,5 % |
16 бит + знак |
от -20 до +20 мА | |||
14 бит |
от 4 до 20 мA | |||
6ES7135-6HBхх-хCAх 2 выхода |
15 бит |
от 0 до 10 В |
Y = ±0,1 % |
Y = ±0,2 % |
13 бит |
от 1 до 5 В | |||
15 бит + знак |
от -5 до +5 В | |||
16 бит + знак |
от -10 до +10 В | |||
15 бит |
от 0 до 20 мА | |||
16 бит + знак |
от -20 до +20 мА | |||
14 бит |
от 4 до 20 мA | |||
6ES7135-6HBхх-хDAх 2 выхода |
15 бит |
от 0 до 10 В |
Y = ±0,1 % |
Y = ±0,2 % |
13 бит |
от 1 до 5 В | |||
15 бит + знак |
от -5 до +5 В | |||
16 бит + знак |
от -10 до +10 В | |||
15 бит |
от 0 до 20 мА | |||
16 бит + знак |
от -20 до +20 мА | |||
14 бит |
от 4 до 20 мA | |||
6ES7135-6HDхх-хBAх 4 выхода |
от 0 до 10 В |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
от 1 В до 5 В |
14 бит | |||
от -5 до +5 В |
15 бит + знак | |||
от -10 до +10 В |
16 бит + знак | |||
от 0 до 20 мА |
15 бит | |||
от 4 до 20 мA |
15 бит | |||
от -20 до +20 мА |
16 бит + знак | |||
6DL1135-6TFхх-хPHх 8 выходов |
15 бит |
от 0 до 20 мА |
Y = ±0,1 % |
Y = ±0,5 % 1 |
16 бит + знак |
от 4 до 20 мA | |||
14 бит |
от 0 до 10 мА |
1 |
2 |
3 |
4 |
5 |
6ES7135-6TDxx-xCA1 4 выхода |
16 бит + знак |
от 0 до 20 мА |
Y = ±0,1 % |
Y = ±0,3 % 1 |
от 4 до 20 мА | ||||
6DL1135-6UDxx-xPKx 4 выхода |
15 бит |
от 0 до 20 мА |
Y = ±0,1 % |
Y = ±0,5 % 1 |
от 4 до 20 мА | ||||
6DL1135-6TBxx-xHXx 2 выхода |
15 бит |
от 0 до 20 мА |
Y = ±0,2 % |
Y = ±0,5 % 1 |
16 бит + знак |
от 4 до 20 мА | |||
Примечания 1) Пределы допускаемой приведенной к диапазону выходного сигнала погрешностей в диапазоне от 0 до +60 °C для модулей:
Нормальные условия применения:
|
Таблица 4 - Метрологические характеристики модулей измерения электроэнергетических
Параметров 6ES7134-6PA0x-xBDx
Измеряемая величина |
Диапазоны измерений вxодныx сигналов |
Пределы допускаемой приведенной погрешности (y) в нормальный условияx |
Фазное напряжение переменного тока |
от 90 до 264 В |
Y = ±0,5 % |
Линейное напряжение переменного тока |
от 155 до 460 В | |
Сила переменного тока |
от 0,01 до 1 А от 0,05 до 5 А |
Y = ±0,5 % |
Частота переменного тока |
от 45 до 65 Гц |
0,05 |
Активная мощность |
от -3Д109 до +3Д109 Вт |
Y = ±1 % |
Реактивная мощность |
от -3Д109 до +3Д109 вар |
Y = ±1 % |
Полная мощность |
от -3,0П09 до +3Д109 ВА |
Y = ±1 % |
Коэффициент мощности |
от 0 до 1 |
- |
Фазовый угол |
от 0 до 360 ° |
±1 ° |
Активная электроэнергия |
от 0 до 1,8-1038 Вт^ч |
Y = ±1,0 % |
Реактивная электроэнергия |
от 0 до 1,8-1038 вар^ч |
Y = ±2,0 % |
параметров 6ES7134-6PA0x-xCUx
Измеряемая величина |
Диапазоны измерений входных сигналов |
Пределы допускаемой приведенной погрешности (у) в рабочих условиях |
Фазное напряжение переменного тока |
от 3 до 300 В |
Y = ±0,2 % |
Линейное напряжение переменного тока |
от 6 до 519 В |
Y = ±0,2 % |
Сила переменного тока |
от 0,05 до 5 А |
Y = ±0,2 % |
Частота переменного тока |
от 45 до 65 Гц |
0,05 |
Активная мощность |
от -3,0409 до +3,0409 Вт |
Y = ±0,5 % |
Реактивная мощность |
от -3Д109 до +3Д109 вар |
Y = ±1,0 % |
Полная мощность |
от -3,0409 до +3,0409 ВА |
Y = ±0,5 % |
Коэффициент мощности |
от 0 до 1 |
±0,5 |
Фазный угол |
от 0 до 360 ° |
±0,5 ° |
Активная электроэнергия |
от 0 до 1,8-1038 Вт^ч |
Y = ±0,5 % |
Реактивная электроэнергия |
от 0 до 1,8-1038 вар^ч |
Y = ±1,0 % |
Таблица 6 - Метрологические характеристики модулей измерения электроэнергетических параметров 6ES7134-6PA2x-xBDx
Измеряемая величина |
Диапазоны измерений входных сигналов |
Пределы допускаемой приведенной погрешности (у) в нормальных условиях |
Фазное напряжение переменного тока |
от 90 до 293 В |
Y = ±0,2 % |
Линейное напряжение переменного тока |
от 155 до 508 В |
Y = ±0,2 % |
Сила переменного тока |
от 0,05 до 5 А |
Y = ±0,2 % |
Частота переменного тока |
от 45 до 65 Гц |
0,05 |
Активная мощность |
от -3,0409 до +3,0409 Вт |
Y = ±0,5 % |
Реактивная мощность |
от -3Д109 до +3Д109 вар |
Y = ±1,0 % |
Полная мощность |
от -3,0409 до +3,0409 ВА |
Y = ±0,5 % |
Коэффициент мощности |
от 0 до 1 |
- |
Фазный угол |
от 0 до 360 ° |
±1 ° |
Активная электроэнергия |
от 0 до 1,8-1038 Вт^ч |
Y = ±0,5 % |
Реактивная электроэнергия |
от 0 до 1,8-1038 вар^ч |
Y = ±1,0 % |
параметров 6ES7134-6PA2x-xCUx
Измеряемая величина |
Диапазоны измерений входных сигналов |
Пределы допускаемой приведенной погрешности (у) в рабочих условиях |
Фазное напряжение переменного тока |
от 3 до 300 В |
Y = ±0,2 % |
Линейное напряжение переменного тока |
от 6 до 519 В |
Y = ±0,2 % |
Напряжение переменного тока |
от 66 до 424 мВ |
Y = ±0,2 % |
Частота переменного тока |
от 45 до 65 Гц |
0,05 |
Активная мощность |
от -3,0409 до +3,0409 Вт |
Y = ±0,5 % |
Реактивная мощность |
от -3Д109 до +3Д109 вар |
Y = ±1,0 % |
Полная мощность |
от -3,0409 до +3,0409 ВА |
Y = ±0,5 % |
Коэффициент мощности |
от 0 до 1 |
±0,5 |
Фазный угол |
от 0 до 360 ° |
±0,5 ° |
Активная электроэнергия |
от 0 до 1,8-1038 Вт^ч |
Y = ±0,5 % |
Реактивная электроэнергия |
от 0 до 1,8-1038 вар^ч |
Y = ±1,0 % |
Для таблиц 4-7 метрологические характеристики приведены для:
-
- симметричной нагрузки,
-
- частоты переменного тока 50 Гц,
-
- коэффициент мощности = 1 для активных электроэнергии и мощности,
-
- коэффициент мощности = 0 для реактивных электроэнергии и мощности.
Таблица 8 - Технические характеристики устройств
Наименование параметра |
Значение |
Напряжение питания:
|
от 90 до 264 от 19 до 28 |
Рабочие условия применения: | |
Температура окружающей среды при вертикальной (горизонтальной) установке ET200SP, кроме перечисленных ниже модулей, °С 1 |
от 0 до +50 (+60) |
Температура окружающей среды при вертикальной (горизонтальной) установке ET200SP HA, °С |
от -40 до +60 (+70) |
Относительная влажность окружающего воздуха, без конденсации, % |
от 10 до 95 |
Атмосферное давление, кПа |
от 79,5 до 108,0 |
Вибрации при частоте от 5 до 9 Гц, с постоянной амплитудой, мм |
до 3,5 |
Вибрации при частоте от 9 до 900 Гц, с постоянным ускорением, м/с2 |
до 9,8 |
Нормальная температура окружающей среды, °С |
+25 |
Срок службы, лет, не менее |
10 |
Примечание - габаритные размеры и масса устройств - в зависимости от конфигурации. 1 - для модулей 6Е87134-6ГОхх-хВА1, 6Е87135-6ТБхх-хСА1, 6ES7134-6РА0х-хCUх , 6ES7134-6PA2х-хCUх нижнее значение температуры минус 30 °С. |
