Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается и измеренное значение массы выводится на дисплей весоизмерительного устройства.

Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства и весоизмерительного устройства с жидкокристаллическим дисплеем со светодиодной подсветкой.

Весы могут быть оснащены интерфейсами RS-232Q USB, TCP/IP для передачи данных на периферийные устройства, например принтер, вторичный дисплей, персональный компьютер.

Весы выпускаются в следующих исполнениях, отличающихся метрологическими характеристиками, исполнением корпуса и грузоприемной платформы: Valor 1000, Valor 2000, Valor 3000,Valor 4000 и Valor 7000.

Модификации весов имеют обозначение вида: V[X1][А][W][E][B][Т][M], где

• - V - условное обозначение типа весов Valor;

• - X1 - условное обозначение модификации: 11 или 12 (1000); 22 (2000); 31 (3000); 41 (4000); 71 (7000);

• - A - условное обозначение материала исполнения корпуса весов: P (пластик); X или XH (нержавеющая сталь);

• - W - условное обозначение влагозащищенного исполнения (если присутствует);

• - E - условное обозначение модификаций весов со светодиодным дисплеем (если присутствует);

• - B - условное обозначение максимальной нагрузки: 301 (0,3 кг); 1501 или 1502 (1,5 кг); 3 (3 кг); 6 (6 кг); 15 (15 кг); 30 (30 кг);

• - T - условное обозначение модификаций с двумя дисплеями (если присутствует).

• - M - условное обозначение весов с европейского логистического центра (если присутствует).

Общий вид весов представлен на рисунке 1; схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки - на рисунке 2.

■зв

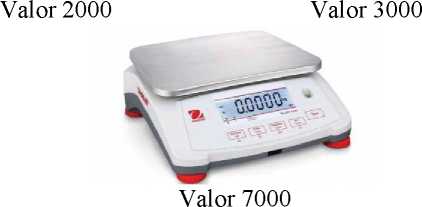

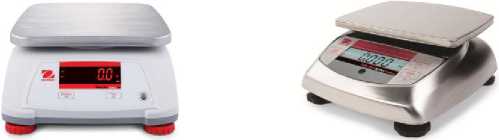

Рисунок 1 - Общий вид весов

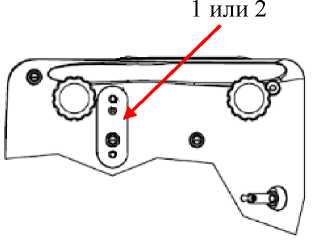

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (1 - свинцовая или пластиковая пломба со знаком поверки в виде оттиска поверительного клейма; 2 - пломба, знак поверки в виде разрушаемой наклейки)

Таблица 7 -

Класс точности весов по ГОСТ OIML R 76-1-2011                     III (средний)

Диапазон уравновешивания тары однодиапазонных весов              100 % Max

Модификации весов, максимальная нагрузка Мах, минимальная нагрузка Min, поверочный интервал e, число поверочных интервалов n, действительная цена деления шкалы d приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
