Номер по Госреестру СИ: 74460-19
74460-19 Толщиномеры ультразвуковые
(модели AlphaGage+)
Назначение средства измерений:
Толщиномеры ультразвуковые модели «AlphaGage+» (в дальнейшем - толщиномеры) предназначены для измерений толщины изделий и конструкций из металлов, стекла, композитов и полимерных материалов.
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 30.12.2023
Срок свидетельства - 25.03.2029
Номер записи -
ID в реестре СИ - 547937
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Толщиномер ультразвуковой AlphaGage+CDLW, Толщиномер ультразвуковой AlphaGage+ CDLW, Толщиномер ультразвуковой AlphaGage+, Нет модификации, нет данных, модели «AlphaGage+», AlphGage+, AlphaGage+CDLW, AlphaGage+, AlphaGage +,
Производитель
Изготовитель - Компания "Sonatest Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 91
Выдано извещений - 4
Кол-во периодических поверок - 46
Кол-во средств измерений - 60
Кол-во владельцев - 10
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№624 от 2019.03.25 Об утверждении типов средств измерений
№2829 от 2023.12.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Толщиномеры ультразвуковые (модели AlphaGage+)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
74460-19 Толщиномеры ультразвуковые (модели AlphaGage+) Компания "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
21391-13 Толщиномеры ультразвуковые (Булат-1М) Общество с ограниченной ответственностью «КОНСТАНТА» (ООО «КОНСТАНТА») (РОССИЯ г. Санкт-Петербург) |
|
74460-19 Толщиномеры ультразвуковые (модели AlphaGage+) Компания "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
46425-11 Толщиномеры ультразвуковые (БУЛАТ 1S) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
|
74460-19 Толщиномеры ультразвуковые (модели AlphaGage+) Компания "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
64154-16 Толщиномеры ультразвуковые (БУЛАТ 3) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
Все средства измерений ООО "КОНСТАНТА"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51578-12 22.10.2017 |
Дефектоскопы ультразвуковые на фазированной решетке, RS 2 WP, RS 3D WP Компания "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
61978-15 23.10.2030 |
Дефектоскопы ультразвуковые, Sonatest Компания "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
74460-19 25.03.2029 |
Толщиномеры ультразвуковые, модели AlphaGage+ Компания "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
82475-21 28.07.2026 |
Дефектоскопы ультразвуковые, HARFANG WAVE Компания "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Толщиномеры ультразвуковые (БУЛАТ 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 8 | 6 | 2 | 0 | 6 | 4 | 2 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 0 | 5 | 1 | 4 | 0 | 4 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 26 | 10 | 0 | 26 | 3 | 26 | 0 | 26 | |
| АО "КРАСМАШ" (RA.RU.312578) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "АНК" (RA.RU.310566) | 36 | 36 | 0 | 0 | 36 | 36 | 0 |
Стоимость поверки Толщиномеры ультразвуковые (БУЛАТ 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3800 | 4482 |
|
ФБУ Дагестанский ЦСМ Республика Дагестан |
5163 | 4482 |
Программное обеспечение
Программное обеспечение (ПО) выполняет следующие функции:
-
- управление электронным блоком толщиномера;
-
- изменение настроек;
-
- отображение результатов измерений на дисплее толщиномера.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ALPHAGAGE+ C, ALPHAGAGE+ CW, ALPHAGAGE+ CDL, ALPHAGAGE+ CDLW ALPHAGAGE+ P, ALPHAGAGE+ PW, ALPHAGAGE+ PDL, ALPHAGAGE+ PDLW ALPHAGAGE+ CP, ALPHAGAGE+ CPW, ALPHAGAGE+ CPDL, ALPHAGAGE+ CPDLW |
|
Номер версии (идентификационный номер) ПО |
V2.13 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати и на заднюю панель электронного блока толщиномера способом наклеивания этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым модели «AlphaGage+»
ГОСТ Р 55614-2013 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования
Техническая документация компании «Sonatest Ltd», Великобритания
Поверка
Поверкаосуществляется по документу МП 047.Д4-18 «ГСИ. Толщиномеры ультразвуковые модели «AlphaGage+». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14.12.2018 г.
Основные средства поверки:
Комплект образцовых ультразвуковых мер КМТ176М-1 (рег. № 6578-78).
Меры толщины покрытий МТ (рег. № 50316-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Sonatest Ltd.», ВеликобританияАдрес: Dickens Road, Old Wolverton, Milton Keynes, MK12 5QQ, United Kingdom Телефон: +44 (0) 1908 316345
Факс: +44 (0) 1908 32132
Web-сайт: www.sonatest. com
Заявитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ») ИНН 7722689569
Адрес: 111250, г. Москва, ул. Авиамоторная, д.12, noM.XV, офис 4
Телефон (факс): +7 (495) 587-82-98
Web-сайт: www.panatest.ru
E-mail: mail@panatest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля с использованием продольных ультразвуковых волн.
Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемный элемент ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительного излученного.
Толщиномер состоит из электронного блока и ультразвукового преобразователя.
Электронный блок определяет и отображает значение толщины, а также форму волны и установленные параметры. На передней панели электронного блока расположена клавиатура и дисплей.
Толщиномеры оснащаются преобразователями, изготавливаемыми компанией «Sonatest Ltd» (Великобритания).

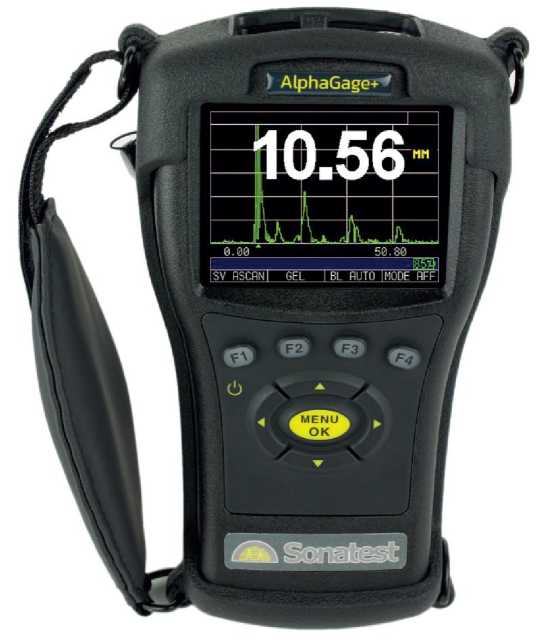

Фотография общего вида толщиномеров представлена на рисунке 1.
