Номер по Госреестру СИ: 74423-19
74423-19 Акселерометры эталонные
(8305 и 8305-001)
Назначение средства измерений:
Акселерометры эталонные моделей 8305 и 8305-001 (далее акселерометры) предназначены для измерений и передачи единицы виброускорения поверяемым рабочим вибропреобразователям методом сличения. Акселерометры используются в качестве эталонных преобразователей в поверочных установках и для проведения точных измерений характеристик вибрации.

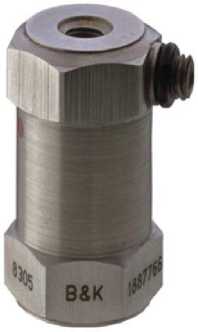

Внешний вид.
Акселерометры эталонные
Рисунок № 1
Внешний вид.
Акселерометры эталонные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 18.03.2024
Номер записи -
ID в реестре СИ - 547966
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, 8305,
Производитель
Изготовитель - Компания "Bruel & Kjaer Sound & Vibration Measurement A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 7
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№542 от 2019.03.18 Об утверждении типов средств измерений
№1957 от 2024.08.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Акселерометры эталонные (8305 и 8305-001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Bruel & Kjaer Sound & Vibration Measurement A/S"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54728-13 23.08.2018 |
Аппаратура измерительно-управляющая для вибрационных испытаний, VC-LAN мод. 7541, 7542 Компания "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
65155-16 15.09.2026 |
Манекены головы и торса , HATS 4128-С-001, HATS 4128-С-002 Компания "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
69033-17 |
Система виброакустическая, 3630-W-035/3629-W-248 Компания "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
71859-18 17.07.2024 |
Акселерометры трехосевые, 4535-В Компания "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
2 года |
|
74423-19 18.03.2024 |
Акселерометры эталонные, 8305 и 8305-001 Компания "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Акселерометры эталонные (8305 и 8305-001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Акселерометры эталонные (8305 и 8305-001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
11000 | 11000 |
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам эталонным моделей 8305 и 8305-001
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц»
Техническая документация компании «Bruel & Kjaer Sound and Vibration Measurement A/S», Дания
Поверка
Поверкаосуществляется по документу МИ 1071-85 «Государственная система обеспечения единства измерений. Средства измерений параметров вибрации образцовые. Методика поверки».
Основные средства поверки: Государственный специальный эталон параметров вибрации и вторичные эталоны по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт акселерометров.
Изготовитель
Компания «Bruel & Kjaer Sound and Vibration Measurement A/S», Denmark
Aдрес: 307 Skodsborgvej, DK-2850, Nerum, Denmark
Тел.: +45 7741 2000
Факс: +45 4580 1405
E-mail: info@bksv.com
Web-сайт: www.bksv.com
Заявитель
Представительство компании «Брюль энд Къер Саунд энд Вайбрейшн Межемент А/С», Дания ИНН 9909133639
Адрес: 119048, г. Москва, ул. Усачёва, д. 35, стр. 1, офис 2129
Тел.: +7 (495) 665-71-64
Факс: +7 (495) 933-52-15
E-mail: bkmoscow@bksv.com
Web-сайт: www.bksv.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Акселерометры представляют собой пьезоэлектрические вибропреобразователи инерционного типа, использующие прямой пьезоэлектрический эффект. Выходной электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на акселерометр.
В акселерометрах в качестве чувствительного элемента используются пьезоэлектрические элементы PZ 100 на основе кристаллического кварца. Акселерометры имеют идентичные метрологические характеристики и различаются исполнением корпуса:
-
- акселерометры модели 8305 выпускаются с двумя монтажными поверхностями (верх и основание) с резьбовыми отверстиями, предназначены для калибровки методом сравнения в соответствии с ГОСТ Р ИСО 16063-21;
-
- акселерометры модели 8305-001 выпускаются с одной монтажной поверхностью (основание) с резьбовым отверстием для установки на калибруемый датчик, либо на вибростол, предназначены для калибровки методом сравнения и для переноса единицы виброускорения при первичном и вторичном методах калибровки.
Общий вид средства измерений представлен на рисунке 1.
Модель 8305
Модель 8305-001
Рисунок 1 - Общий вид акселерометров Пломбирование акселерометров не предусмотрено
Программное обеспечение отсутствует.
Лист № 2 Всего листов 3Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений виброускорения (СКЗ), м/с2 |
от 0,1 до 5000 |
|
Номинальный коэффициент преобразования на опорной частоте, пКл/(м^с-2) |
0,115 |
|
Пределы отклонения коэффициента преобразования от номинального значения, % |
±10 |
|
Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающей среды, % / 0С, не более |
± 0,015 |
|
Диапазон рабочих частот, Гц |
от 0,2 до 10000 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне частот: от 0,2 до 5000 Гц , %, не более от 0,2 до 10000 Гц , %, не более |
±2 ±10 |
|
Нелинейность амплитудной характеристики в диапазоне измерений, %, не более |
±2 |
|
Относительный коэффициент поперечного преобразования, %, не более |
±2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: диапазон рабочих температур, 0С |
от - 74 до +200 |
|
Масса: модель 8305, г, не более |
40 |
|
модель 8305-001, г, не более |
26 |
|
Габаритные размеры (диаметр высота): модель 8305, мм, не более |
15,5x29,3 |
|
модель 8305-001, мм, не более |
15,5x22,5 |
