Сведения о средстве измерений: 74413-19 Измерители крутящего момента силы

Номер по Госреестру СИ: 74413-19
74413-19 Измерители крутящего момента силы
(RMC, RMC BT, RMCTA, RMCTA BT)

Назначение средства измерений:
Измерители крутящего момента силы серий RMC, RMC BT, RMCTA, RMCTA BT (далее - измерители) предназначены для измерений крутящего момента силы.

Внешний вид. Измерители крутящего момента силы, http://oei-analitika.ru рисунок № 1

Внешний вид.
Измерители крутящего момента силы

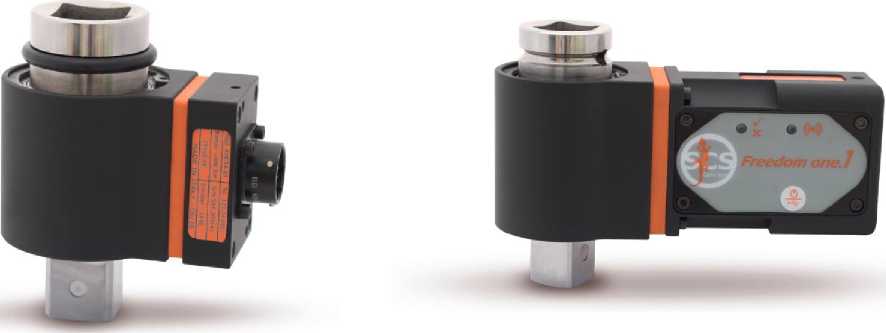

Рисунок № 1

Внешний вид. Измерители крутящего момента силы, http://oei-analitika.ru рисунок № 2

Внешний вид.
Измерители крутящего момента силы

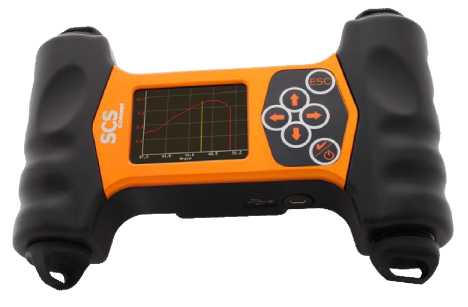

Рисунок № 2

Внешний вид. Измерители крутящего момента силы, http://oei-analitika.ru рисунок № 3

Внешний вид.
Измерители крутящего момента силы

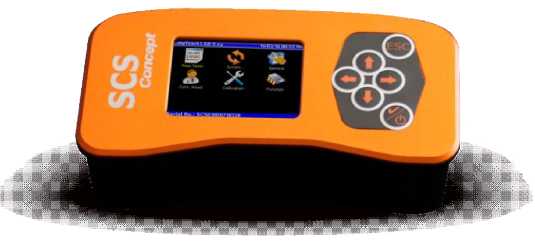

Рисунок № 3

Общие сведения

Дата публикации - 22.12.2021
Срок свидетельства - 18.03.2024
Номер записи -
ID в реестре СИ - 547976
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

RMCTA BT 180 ВТ, RMCTA 75, RMCTA 20, RMCTA 180 BT,

Производитель

Изготовитель - Фирма "SCS Concept Italia S.R.L."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

ET_2 Средства измерений, применяемые в качестве эталонов

График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.

Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 6
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№542 от 2019.03.18 Об утверждении типов средств измерений

Наличие аналогов СИ: Измерители крутящего момента силы (RMC, RMC BT, RMCTA, RMCTA BT)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
74413-19 Измерители крутящего момента силы (RMC, RMC BT, RMCTA, RMCTA BT) Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )	66399-17 Измерители крутящего момента силы (моментомеры) переносные электронные (ТС605 МЭПЭ) Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново)
74413-19 Измерители крутящего момента силы (RMC, RMC BT, RMCTA, RMCTA BT) Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )	88509-23 Измерители крутящего момента силы (NXTT) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва)

Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
73605-18 20.12.2024	Ключи моментные электронные, Freedom3, Freedom four Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )	ОТ МП	1 год
74413-19 18.03.2024	Измерители крутящего момента силы, RMC, RMC BT, RMCTA, RMCTA BT Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )	ОТ МП	1 год
74414-19 18.03.2024	Измерители крутящего момента силы, SMC, SMCI, SMC BT, SMCI BT Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )	ОТ МП	1 год
75429-19 21.06.2024	Стенды для измерений крутящего момента силы, FTY Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )	ОТ МП	1 год
75428-19 21.06.2024	Стенды для измерений крутящего момента силы, AWT Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )	ОТ МП	1 год

RB_12 Организации, осуществляющие деятельность в области стандартизации, метрологии, аккредитации

Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:

26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
26.51 Производство инструментов и приборов для измерения, тестирования и навигации
26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
71.12.62 Деятельность в области метрологии
71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
26.52 Производство часов

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.

Бесплатный

Кто поверяет Измерители крутящего момента силы (NXTT)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195)		RMCTA 20 RMCTA 180 BT RMCTA 75	3	1	2	3	1	2
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	RMCTA 180 BT RMCTA BT 180 ВТ	2	0	2	1	0	1
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	RMCTA 180 BT	1	0	1	1	0	1

Стоимость поверки Измерители крутящего момента силы (NXTT)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ НИЦ ПМ-Ростест Москва	34500	34500

Программное обеспечение

Для работы измерителей при соединении первичных и вторичных преобразователей с помощью кабеля используется программное обеспечение (далее - ПО) «DataTouch³ LAB», «DataTouch³ SPC» и «E₃asyTouch [BT]». ₃

ПО «DataTouch³ LAB» и «DataTouch³ SPC» устанавливаются на вторичные преобразователи DataTouch³, ПО «EasyTouch [BT]» - на вторичные преобразователи EasyTouch.

Всё вышеперечисленное ПО предназначено для обеспечения взаимодействия узлов измерителей, проведения измерений, обработки, сохранения и экспорта измеренных величин.

Для работы измерителей при соединении датчиков и показывающих устройств по беспроводному каналу связи метрологически значимым является ПО «FIRMWARE FREEDOM 1 PLUS», установленное в энергонезависимую память датчиков крутящего момента силы (далее -встроенное ПО, ВПО). ВПО предназначено для преобразования аналоговых сигналов в цифровой и отправки его на показывающие устройства для визуализации результатов измерений.

Всё ПО защищено различными ключами электронной защиты и по уровню защиты программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

DataTouch³

LAB

DataTouch³

SPC

EasyTouch

[BT]

FIRMWARE

FREEDOM 1 PLUS

Номер версии (идентификационный номер ПО), не ниже

9.6j

9.6i

2.4b

5.31

Цифровой идентификатор

ПО

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.

Лист № 6 Всего листов 7

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы серий RMC, RMCTA, RMC BT, RMCTA BT

ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы

ГОСТ Р 8.796-2012 Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки

Техническая документация «SCS Concept Italia S.R.L.», Италия

Поверка

осуществляется по документу ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».

Основные средства поверки:

- эталоны 1-го разряда по ГОСТ Р 8.752-2011 - установки поверочные.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Изготовитель

«SCS Concept Italia S.R.L.», Италия
Адрес: via Zucchi 39/c, 20095 Cusano Milanino (MI), Italy
Тел./факс: +39 02 92502684
E-mail: info@scsconcept.com

Заявитель

Общество с ограниченной ответственностью «ТЕХЭТАЛОН»
(ООО «ТЕХЭТАЛОН»)
ИНН 7735157339
Адрес: 124482, г. Москва, г. Зеленоград, корп. 100
Тел.: +7 (499) 734-5477
E-mail: tehetalon@bk.ru

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12 Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: info@autoprogress-m.ru

Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика крутящего момента силы (далее - датчик), с наклеенными на нём тензорезисторами, в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста, с последующим его преобразованием в цифровой сигнал и отображением результатов измерений на цифровом дисплее.

Упругое тело датчика установлено в корпусе на подшипниках. Принцип работы вращающегося датчика заключается в следующем: корпус датчика при измерениях неподвижен, а упругое тело может проворачиваться, подавая сигнал, соответствующий прикладываемому крутящему моменту силы. Вращение упругого тела датчика может быть замедлено вплоть до полной остановки, тем самым имитируется различная жесткость резьбового соединения, в зависимости от потребностей оператора.

Измерители включают в себя датчик крутящего момента силы - первичный преобразователь и показывающее устройство - вторичный преобразователь DataTouch³ или EasyTouch.

Датчик крутящего момента силы и показывающее устройство соединяются с помощью кабеля (измерители серий RMC, RMCTA) или по беспроводному каналу связи по технологии Bluetooth (измерители серий RMC BT, SMCTA BT).

Цифровой индекс наименований модификаций означает наибольший предел измерений крутящего момента силы. Индекс «HEX» в конце наименования модификаций означает, что присоединительное гнездо датчика выполнено в виде шестигранника; при отсутствии индекса «HEX» - присоединительное гнездо датчика выполнено в виде квадрата.

Выпускаемые модификации измерителей различаются между собой диапазонами измерений крутящего момента силы, внешним видом, а также значениями некоторых технических характеристик.

Опломбирование измерителей производится посредством нанесения краски на крепёжные винты датчиков и показывающих устройств.

Общий вида датчиков приведён на рисунках 1 - 2. Общий вид показывающих устройств приведён на рисунках 3 - 4.

Внешний вид. Измерители крутящего момента силы (NXTT), http://oei-analitika.ru

Рисунок 1 - Общий вид датчиков крутящего момента силы серии RMC и RMCTA

Рисунок 2 - Общий вид датчиков крутящего момента силы серии RMC BT и RMCTA BT

Рисунок 3 - Общий вид показывающих устройств DataTouch³

Рисунок 4 - Общий вид показывающих устройств EasyTouch

Таблица 6 -

Наименование	Обозначение	Количество
Датчик крутящего момента силы (модификация по заказу потребителя)		По заказу
Показывающее устройство DataTouch³ или EasyTouch		1 шт.
Соединительный кабель	-	По заказу
Кабель сетевого питания	-	1 шт.
Руководство по эксплуатации	РЭ 26.51.66-003-2018	1 экз.

Таблица 2 - Метрологические характеристики

Модификация

Диапазон измерений статического крутящего момента силы, I Гм

Пределы допускаемой относительной погрешности измерений статического крутящего момента силы, %

RMC 2 HEX

RMCTA 2 HEX

RMC 2 BT HEX

RMCTA 2 BT HEX

от 0,2 до 2,0

±1¹⁾/±0,5²⁾

RMC 5 HEX

RMCTA 5 HEX

RMC 5 BT HEX

RMCTA 5 BT HEX

от 0,5 до 5,0

Продолжение таблицы 2

Модификация	Диапазон измерений статического крутящего момента силы, Н^м	Пределы допускаемой относительной погрешности измерений статического крутящего момента силы, %
RMC 10 HEX RMCTA 10 HEX RMC 10 BT HEX RMCTA 10 BT HEX	от 1 до 10	±1¹⁾/±0,5²⁾
RMC 10 RMCTA 10 RMC 10 BT RMCTA 10 BT	от 1 до 10
RMC 20 HEX RMCTA 20 HEX RMC 20 BT HEX RMCTA 20 BT HEX	от 2 до 20
RMC 20 RMCTA 20 RMC 20 BT RMCTA 20 BT	от 2 до 20
RMC 25 RMCTA 25 RMC 25 BT RMCTA 25 BT	от 2,5 до 25,0
RMC 75 RMCTA 75 RMC 75 BT RMCTA 75 BT	от 7,5 до 75,0
RMC 180 RMCTA 180 RMC 180 BT RMCTA 180 BT	от 18 до 180
RMC 250 RMCTA 250 RMC 250 BT RMCTA 250 BT	от 25 до 250
RMC 500 RMCTA 500 RMC 500 BT RMCTA 500 BT	от 50 до 500
RMC 750 RMCTA 750 RMC 750 BT RMCTA 750 BT	от 75 до 750
RMC 1400 RMCTA 1400 RMC 1400 BT RMCTA 1400 BT	от 140 до 1400
RMC 3000 RMCTA 3000 RMC 3000 BT RMCTA 3000 BT	от 300 до 3000

Продолжение таблицы 2

Модификация

Диапазон измерений статического крутящего момента силы, Н^м

Пределы допускаемой относительной погрешности измерений статического крутящего момента силы, %

RMC 5000

RMCTA 5000

RMC 5000 BT

RMCTA 5000 BT

от 500 до 5000

±1¹⁾/±0,5²⁾

¹⁾ - для диапазона измерений от 10 до 20 % включ. от верхнего предела измерений
²⁾ - для диапазона измерений св. 20 до 100 % включ. от верхнего предела измерений

Таблиц 3 - Основные технические характеристики датчиков крутящего момента силы

Модификация	Размер присоединительного		Габаритные размеры, (Ш Г В), мм, не более	Масса, кг, не более
Модификация	шестигранника, мм	квадрата, мм	Габаритные размеры, (Ш Г В), мм, не более	Масса, кг, не более
RMC 2 HEX RMCTA 2 HEX	6,35	-	109x30x60	0,255
RMC 2 BT HEX RMCTA 2 BT HEX			109x42x122	0,392
RMC 5 HEX RMCTA 5 HEX			109x30x60	0,255
RMC 5 BT HEX RMCTA 5 BT HEX			109x42x122	0,392
RMC 10 HEX RMCTA 10 HEX			109x30x60	0,255
RMC 10 BT HEX RMCTA 10 BT HEX			109x42x122	0,392
RMC 10 RMCTA 10	-	6,35	69x30x60	0,257
RMC 10 BT RMCTA 10 BT	-	6,35	69x42x122	0,400
RMC 20 HEX RMCTA 20 HEX	6,35	-	109x30x60	0,258
RMC 20 BT HEX RMCTA 20 BT HEX	6,35	-	109x42x122	0,398
RMC 20 RMCTA 20	-	6,35	69x30x60	0,262
RMC 20 BT RMCTA 20 BT	-	6,35	69x42x122	0,400
RMC 25 RMCTA 25	-	9,53	72,5x30,0x60,0	0,262
RMC 25 BT RMCTA 25 BT	-	9,53	72,5x42,0x122,0	0,400
RMC 75 RMCTA 75	-	9,53	76x42x68	0,300
RMC 75 BT RMCTA 75 BT	-	9,53	76x42x130	0,568
RMC 180 RMCTA 180	-	12,7	84,5x42,0x68,0	0,430
RMC 180 BT RMCTA 180 BT	-	12,7	84,5x42,0x129,5	0,650

Продолжение таблицы 3

Модификация	Размер присоединительного		Габаритные размеры, (Ш Г В), мм, не более	Масса, кг, не более
Модификация	шестигранника, мм	квадрата, мм	Габаритные размеры, (Ш Г В), мм, не более	Масса, кг, не более
RMC 250 RMCTA 250	-	19,05	101x52x83	0,450
RMC 250 BT RMCTA 250 BT	-	19,05	101x52x146	0,690
RMC 500 RMCTA 500	-	19,05	101x52x83	0,450
RMC 500 BT RMCTA 500 BT	-	19,05	101x52x146	0,690
RMC 750 RMCTA 750	-	25,4	114x64x92	0,700
RMC 750 BT RMCTA 750 BT	-	25,4	114x64x156	0,730
RMC 1400 RMCTA 1400	-	25,4	114x64x92	1,200
RMC 1400 BT RMCTA 1400 BT	-	25,4	114x64x156	1,500
RMC 3000 RMCTA 3000	-	38,1	167x100x128	4,260
RMC 3000 BT RMCTA 3000 BT	-	38,1	167x100x190	5,000
RMC 5000 RMCTA 5000	-	38,1	167x100x128	4,260
RMC 5000 BT RMCTA 5000 BT	-	38,1	167x100x190	6,000

Таблица 4 - Основные технические характеристики показывающих устройств

Наименование характеристики	Значение
Модификация	Datatouch³	EasyTouch
Габаритные размеры (ДxШxВ), мм, не более	220x65x160	170x90x70
Масса, кг, не более	1,0	0,95

Таблица 5 - Параметры электрического питания и условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С
- относительная влажность, %, не более

от +5 до +35

Напряжение питания постоянного тока от внутреннего Li-Po аккумулятора, В

3,7
