Наименование

Обозначение

Количество

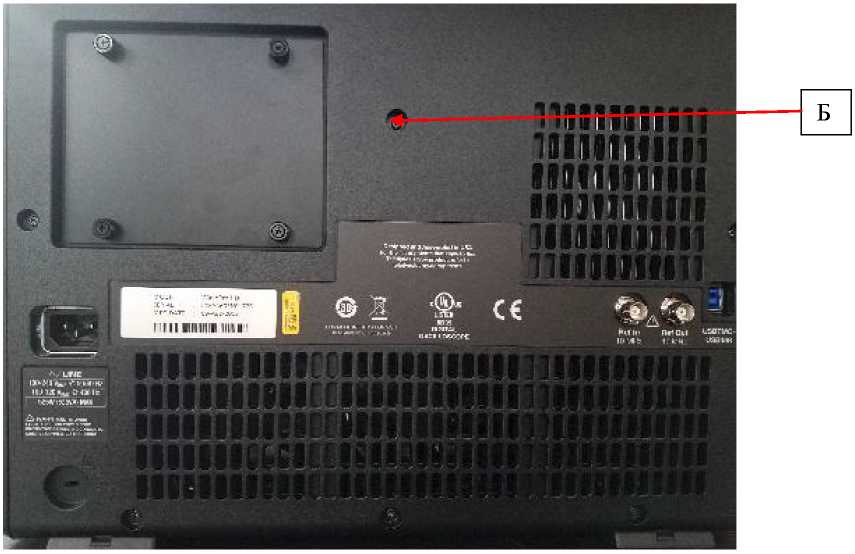

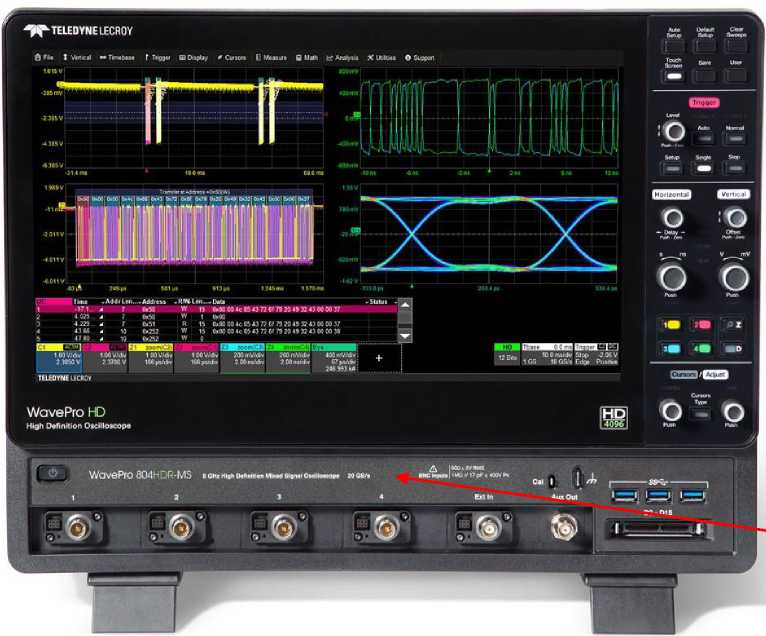

Осциллограф цифровой запоминающий

-

1 шт.

Сетевой кабель

-

1 шт.

Пробник-делитель

-

4 шт.

Пробник для логического анализатора (для модификаций, имеющих логический анализатор)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

ПР-44-2018МП

(с Изменением № 1)

1 экз.

Наименование характеристики

Модификации

Значение

Число входных аналоговых каналов

WavePro 254HDR

WavePro 254HDR-MS

WavePro 404HDR

WavePro 404HDR-MS

WavePro 604HDR

WavePro 604HDR-MS

WavePro 804HDR

WavePro 804HDR-MS

4

Максимальная частота дискретизации в реальном времени, ГГц, на канал /в режиме объединения каналов

WavePro 254HDR WavePro 254HDR-MS

WavePro 404HDR

WavePro 404HDR-MS

WavePro 604HDR

WavePro 604HDR-MS

WavePro 804HDR

WavePro 804HDR-MS

10/20

Максимальная длина записи при включенных 4/2 каналах, МБ

WavePro 254HDR WavePro 254HDR-MS

WavePro 404HDR

WavePro 404HDR-MS

WavePro 604HDR

WavePro 604HDR-MS

WavePro 804HDR

WavePro 804HDR-MS

50/100

Канал вертикального отклонения

Номинальное входное сопротивление, Ом

все модификации

110⁶ ± 240⁴

50 ± 1

Диапазон значений коэффициента отклонения (Ко), мВ/дел,

• - при входном сопротивлении 1 МОм,

• - при входном сопротивлении 50 Ом

все модификации

от 1 до 10000 от 1 до 1000

Разрешение по вертикали, бит,

• - в режиме реального времени

• - в режиме использования функции ERES

все модификации

12

15

Наименование характеристики

Модификации

Значение

Максимальное входное напряжение, В

• - переменное напряжение с постоянной составляющей при входном сопротивлении 1 МОм

• - среднее квадратическое значение переменного напряжения при частоте сигнала <1 ГГц, при входном сопротивлении 50 Ом

• - среднее квадратическое значение переменного напряжения при частоте сигнала >1 ГГц, при входном сопротивлении 50 Ом

все модификации

400

5

2

Пределы   допускаемой   относительной

погрешности установки коэффициентов отклонения, %

все модификации

±0,5

Пределы    допускаемой    абсолютной

погрешности   измерения   напряжения

постоянного тока, В,

при Ucm=0 В

все модификации

±0,005-8-К_о+0,001

Время нарастания переходной характеристики, пс, не более

WavePro 254HDR

WavePro 254HDR-MS

166

WavePro 404HDR

WavePro 404HDR-MS

104

WavePro 604HDR

WavePro 604HDR-MS

71

WavePro 804HDR

WavePro 804HDR-MS

57,5

Полоса пропускания по уровню -3 дБ, при входном сопротивлении 50 Ом, ГГц, не менее

(на каждый канал / в режиме объединения каналов)

WavePro 254HDR

WavePro 254HDR-MS

2,5 / -

WavePro 404HDR

WavePro 404HDR-MS

4 / -

WavePro 604HDR

WavePro 604HDR-MS

4 / 6

WavePro 804HDR

WavePro 804HDR-MS

4 / 8

Полоса пропускания по уровню -3 дБ, МГц, при входном сопротивлении 1 МОм,

не менее

все модификации

500

Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом, при ограничении полосы пропускания < 1 ГГц, в диапазонах установки коэффициента отклонения

от 1 мВ /дел до 4,95 мВ/дел

все модификации

±1,6

от 5 мВ /дел до 9,9 мВ/дел

±4

от 10 мВ /дел до

19,8 мВ/дел

±8

от 20 мВ /дел до

1 В/дел

±10

Наименование характеристики

Модификации

Значение

Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом, при ограничении полосы пропускания > 1 ГГц, в диапазонах установки коэффициента отклонения

от 1 мВ/дел до 34,5 мВ/дел

все модификации

±0,5

от 35 мВ/дел до 87 мВ/дел

±1,25

от 88 мВ/дел до 220 мВ/дел

±3

от 225 мВ/дел до 1 В /дел

±5

Диапазон установки постоянного смещения, В при входном сопротивлении 1 МОм в диапазонах установки коэффициента отклонения

от 1 мВ/дел до 4,95 мВ/дел

все модификации

±1,6

от 5 мВ/дел до 9,9 мВ/дел

±4

от 10 мВ/дел до 19,8 мВ/дел

±8

от 20 мВ/дел до 100 мВ/дел

±16

от 102 мВ/дел до 198 мВ/дел

±80

от 200 мВ/дел до 1 В/дел

±160

от 1,02 В/дел до 10 В/дел

±400

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока постоянным смещением, В

все модификации

±(0,04-Ко+0,005-|исм|+0,001)

Канал горизонтального отклонения

Диапазон установки коэффициентов развертки (К_Р), с/дел

все модификации

от 2^10^-11 до 140³

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6_F

все модификации

±240"⁷

Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с

все модификации

±^Тизм +0,06/Бдискр)

Цифровой логический анализатор (для модификаций, имеющих логический анализатор -модификации с буквами MS в наименовании)

Число входных цифровых каналов

WavePro 254HDR-MS

WavePro 404HDR-MS

WavePro 604HDR-MS

WavePro 804HDR-MS

16

Максимальная частота дискретизации на каждый канал, ГГц

1,25

Пороговые уровни срабатывания

TTL; ESL; CMOS; PESL; LVDS или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±10

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В

±(0,03-|Un|+0,1+D/2)

Максимальное входное напряжение, В (пиковое значение)

±30

Примечания

Rbx - значение входного сопротивления каналов осциллографа, Ом;

Ко - коэффициент отклонения, В/дел;

и_см - установленное значение напряжения постоянного смещения, В;

6_{F -} относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с;

Ь_дискр - частота дискретизации, Г ц;

и_п - установленный уровень срабатывания, В

D - установленный гистерезис, В

Наименование характеристики

Значение

Габаритные размеры (ширинахвысотахглубина), не более, мм

446x345x196

Масса, не более, кг

11,1

Напряжение питающей сети, В

при частоте питающей сети от 47 до 63 Гц при частоте питающей сети от 380 до 400 Гц

от 90 до 264

от 90 до 132

Нормальные условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

• - атмосферное давление, кПа

от +18 до +28

80

от 84,0 до 106,7

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +5 до +40

80
