Номер по Госреестру СИ: 74841-19
74841-19 Системы томографические
(phoenix)
Назначение средства измерений:
Системы томографические phoenix (далее - системы) предназначены для измерений геометрических параметров изделий сложной формы.
Внешний вид.
Системы томографические
Рисунок № 1
Внешний вид.
Системы томографические
Рисунок № 2
Внешний вид.
Системы томографические
Рисунок № 3
Внешний вид.
Системы томографические
Рисунок № 4
Общие сведения
Дата публикации - 16.07.2021
Срок свидетельства - 23.04.2024
Номер записи -
ID в реестре СИ - 582735
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модель v|tome|x L 300, модель v|tome|x c 450,
Производитель
Изготовитель - Фирма "Baker Hughes Digital Solutions GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№990 от 2019.04.23 Об утверждении типов средств измерений
№1290 от 2021.07.12 О внесении изменений в сведения об утвержденном типе средств измерений
Наличие аналогов СИ: Системы томографические (phoenix)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
74841-19 Системы томографические (phoenix) Фирма "Baker Hughes Digital Solutions GmbH" (ГЕРМАНИЯ ) |
78478-20 Томографы компьютерные рентгеновские («FILIN CT» исполнений FILIN CT-600 TWIN и FILIN CT-1500 TWIN) Акционерное общество «Ассоциация научно-технического сотрудничества «Тестрон» (АО «Тестрон») (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Акционерное общество «Ассоциация научно-технического сотрудничества «Тестрон» (АО «Тестрон»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
74841-19 23.04.2024 |
Системы томографические, phoenix Фирма "Baker Hughes Digital Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Кто поверяет Томографы компьютерные рентгеновские («FILIN CT» исполнений FILIN CT-600 TWIN и FILIN CT-1500 TWIN)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 2 | 4 | 0 | 6 | 2 | 4 |
Стоимость поверки Томографы компьютерные рентгеновские («FILIN CT» исполнений FILIN CT-600 TWIN и FILIN CT-1500 TWIN)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы имеют программные обеспечения (далее - ПО) datoslx и VGStudio MAX. Встроенное ПО datoslx предназначено для управления системой и создания трёхмерной модели изделия и имеет модульную структуру, автономное ПО VGStudio MAX предназначено для передачи, обработки, регистрации данных.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
datoslx |
VGStudio MAX |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.4 |
не ниже 3.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и в виде наклейки на корпус системы.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам томографическим phoenixТехническая документация фирмы GE Sensing & Inspection Technologies GmbH, Германия
Принцип действия систем основан на прохождении рентгеновского излучения сквозь изделие, при этом на детекторе образуется его проекция, детектор регистрирует и считывает текущие проекции и производит их набор при повороте изделия на 3600. При помощи программного обеспечения, используя полученный набор данных, выполняется реконструкция изделия. При наложении срезов друг на друга получают трёхмерную модель изделия с его внешней и внутренней структурой и геометрией.
Конструктивно системы состоят из защитного свинцового корпуса, предотвращающего проникновение рентгеновского излучения во внешнюю среду, источника рентгеновского излучения (рентгеновская трубка), генератора высокого напряжения, детектора, манипулятора для установки и перемещения измеряемого изделия.
Системы выпускаются в следующих моделях vltomelx m 240, vltomelx m 300, phoenix vltomelx c 450, phoenix vltomelx L 240, phoenix vltomelx L 300, phoenix vltomelx L 450, nanotom m. Модели отличаются диапазонами показаний и пределами допускаемой абсолютной погрешности измерений линейных размеров, габаритными размерами, толщиной защитного свинцового корпуса. Системы моделей vltomelx m 240, vltomelx m 300, vltomelx L 240, vltomelx L 300, vltomelx L 450 могут комплектоваться дополнительным источником рентгеновского излучения.
В комплект поставки систем входит мера калибровочная для настройки и калибровки системы.
Общий вид систем представлен на рисунке 1.
а) б)
в)
г)

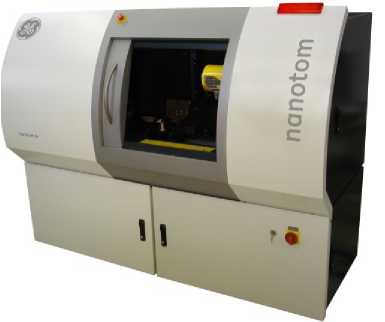

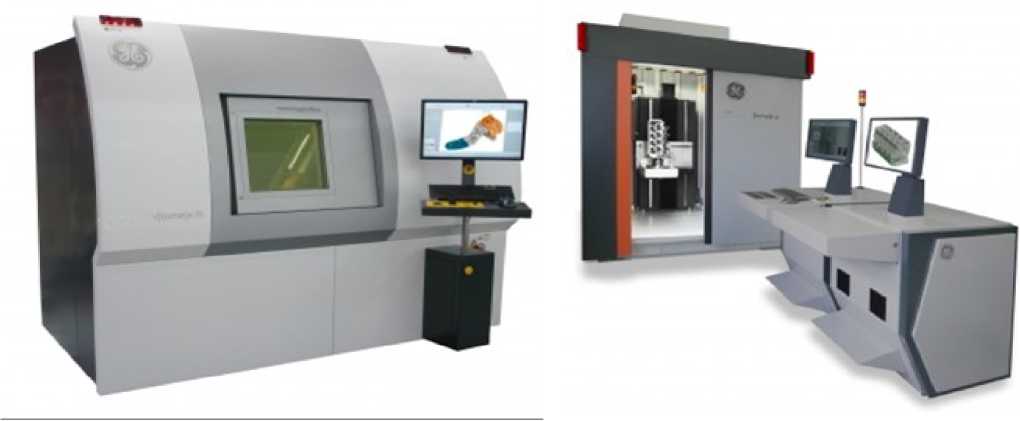

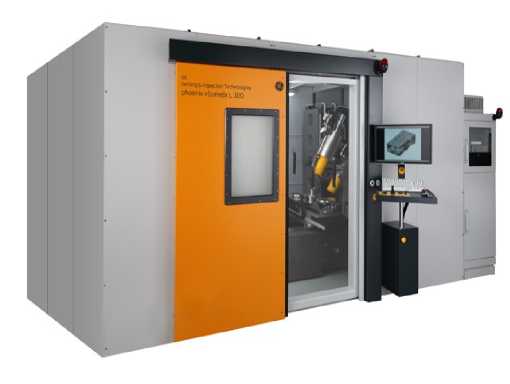

a) vltomelx m 240, vltomelx m 300, б) vltomelx с 450, в) vltomelx L 240, vltomelx L 300, vltomelx L 450, г) nanotom m
Рисунок 1 - Общий вид средства измерений

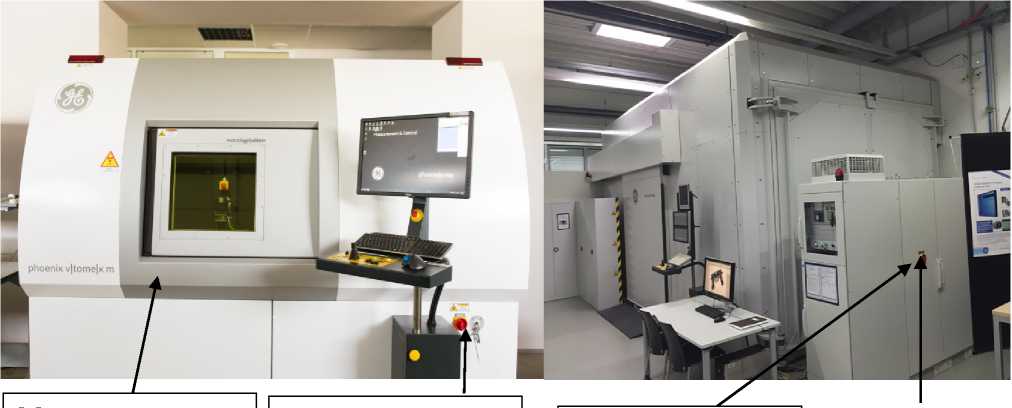

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
phoenix v|tcme|K
Место пломбировки
Место нанесения знака поверки
Место нанесения знака поверки
Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||
|
vltomelx |
nanotom m | |||||||
|
m 240 |
m 300 |
с 450 |
L 240 |
L 300 |
L 450 | |||
|
Диапазон |
измерений |
от 1 до 200 | ||||||
|
линейных размеров, мм | ||||||||
|
Верхний предел показаний | ||||||||
|
линейных размеров, мм | ||||||||
|
- высота |
400 |
1000 |
600 |
1000 |
250 | |||
|
- диаметр |
420 |
500 |
900 |
1300 |
240 | |||
|
Пределы |
допускаемой | |||||||
|
абсолютной |
погрешности |
±(4+L/100)* |
±(20+L/100) |
±(4+L/100) | ||||
|
измерений |
линейных | |||||||
|
размеров, мкм | ||||||||
|
Наименование характеристики |
Значение | ||||||
|
vltomelx |
nanotom m | ||||||
|
m 240 |
m 300 |
с 450 |
L 240 |
L 300 |
L 450 | ||
|
Дискретность отсчета, мкм |
0,1 | ||||||
|
* L - измеряемая длина, мм | |||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
vltomelx |
nanotom m | |||||||
|
m 240 |
m 300 |
c 450 |
L 240 |
L 300 |
L 450 | |||
|
Масса изделия, кг, не более |
20 |
20 |
50 |
50 |
50 |
100 |
3 | |
|
Источник рентгеновского излучения: - напряжение, кВ |
240 |
300 |
450 |
240 |
300 |
450 |
180 | |
|
- мощность, В^А |
320 |
500 |
1500 |
320 |
500 |
1500 |
20 | |
|
Дополнительный источник рентгеновского излучения: | ||||||||
|
- напряжение, кВ |
180 |
- |
180 |
240/300 |
- | |||
|
- мощность, В^А |
20 |
20 |
320/500 | |||||
|
Габаритные размеры, мм, не более | ||||||||
|
- высота |
2180 |
2900 |
2700 |
4300 |
925 | |||
|
- ширина |
2620 |
2400 |
3900 |
6400 |
1980 | |||
|
- длина |
2060 |
2800 |
2400 |
3500 |
1600 | |||
|
Масса, кг, не более |
5600 |
7600 |
15000 |
18200 |
23000 |
65000 |
1900 | |
|
Параметры электрического | ||||||||
|
питания | ||||||||
|
- напряжение переменного тока, В |
220/380 |
380 |
220/380 | |||||
|
- частота переменного тока, Гц |
50/60 |
50/60 |
50/60 | |||||
|
Потребляемая мощность, |
2300 |
10000 |
15000 |
15000 |
2300 | |||
|
ВА | ||||||||
|
Условия эксплуатации: - температура окружаю- | ||||||||
|
щего воздуха, °С |
от + 10 до +30 | |||||||
|
- относительная влаж- | ||||||||
|
ность, %, не более |
85 | |||||||
|
Средний срок службы, лет |
in | |||||||
|
Средняя наработка на |
90000 | |||||||
|
отказ, ч | ||||||||
