Номер по Госреестру СИ: 74723-19
74723-19 Анализаторы воды автоматические
(AMI Oxysafe)
Назначение средства измерений:
Анализаторы воды автоматические AMI Oxysafe (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации растворенного в воде кислорода и температуры жидкости.
Внешний вид.
Анализаторы воды автоматические
Рисунок № 1
Общие сведения
Дата публикации - 28.11.2023
Срок свидетельства - 10.04.2024
Номер записи -
ID в реестре СИ - 582846
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "SWAN Analytische Instrumente AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№803 от 2019.04.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы воды автоматические (AMI Oxysafe)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
74723-19 Анализаторы воды автоматические (AMI Oxysafe) Фирма "SWAN Analytische Instrumente AG" (ШВЕЙЦАРИЯ ) |
32762-12 Анализаторы растворенного кислорода (МАРК-404) ООО "Взор" (РОССИЯ г.Нижний Новгород) |
Все средства измерений ООО "Взор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54124-13 07.06.2029 |
Анализаторы дезинфицирующих веществ автоматические промышленные, AMI мод. AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides Фирма "SWAN Analytische Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
54234-13 07.06.2029 |
Анализаторы воды автоматические , AMI Фирма "SWAN Analytische Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
54622-13 07.06.2029 |
Анализаторы жидкости кондуктометрические, AMI мод. AMI Rescon, AMI Powercon Specific, AMI Powercon Acid, AMI Deltacon Power, AMI Deltacon DG, AMI Solicon, AMI Inducon, AMI Inspector Conductivity Фирма "SWAN Analytische Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55442-13 25.09.2024 |
Анализаторы воды, Chematest мод. Chematest 20N, Chematest 20S, Chematest 25 Фирма "SWAN Analytische Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
74723-19 10.04.2024 |
Анализаторы воды автоматические , AMI Oxysafe Фирма "SWAN Analytische Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
75935-19 22.08.2029 |
Анализаторы воды автоматические , AMI ISE Universal Фирма "SWAN Analytische Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
78974-20 19.08.2030 |
Анализаторы воды автоматические , AMI Фирма "SWAN Analytische Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Анализаторы растворенного кислорода (МАРК-404)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы растворенного кислорода (МАРК-404)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы воды автоматические AMI Oxysafe имеют встроенное программное обеспечение «AMI Oxysafe», разработанное для выполнения измерений, хранения, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AMI Oxysafe |
|
Номер версии (идентификационный номер) ПО |
не ниже V6.20 |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на анализаторы в виде клеевой этикетки и на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам воды автоматическим AMI Oxysafe
ГОСТ Р 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы SWAN Analytische Instrumente AG», Швейцария
Поверка
Поверкаосуществляется по документу МП 209-060-2018 «ГСИ. Анализаторы воды автоматические AMI Oxysafe. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.11.2018 г.
Основные средства поверки:
Стандартные образцы газовой смеси состава O2/N2 ГСО 10531-2014;
Термометр лабораторный электронный ЛТ-300 (рег. № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
Изготовитель
Фирма «SWAN Analytische Instrumente AG», Швейцария
Адрес: Studbachstrasse 13b, CH-8340 Hinwil, Switzerland
Телефон: +41 44 943 63 00
Факс: +41 44 943 63 01
E-mail: swan@swan.ch
Web-сайт: www.swan.ch
Заявитель
Общество с ограниченной ответственностью «ТЕХНОАНАЛИТ»
(ООО «ТЕХНОАНАЛИТ»)
ИНН 7724200617
Адрес: 109316, г. Москва, Волгоградский просп., д. 42, этаж 4, комн. 12
Телефон: +7 (495) 258-25-90
Факс: +7 (495) 937-70-40
E-mail: info@technoanalyt.ru
Web-сайт: www.technoanalyt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский просп., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: http//www.vniim,ru
E-mail: info@vniim.ru
Принцип действия измерительного канала массовой концентрации растворенного кислорода основан на измерении тока в первичном преобразователе (ячейке Кларка) и преобразования его в соответствующее значение массовой концентрации растворенного кислорода.
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Конструктивно анализаторы состоят из трансмиттера, монтажной панели, проточной камеры и кислородного датчика, кроме того, опционально могут быть установлены датчик температуры и расхода.
Трансмиттер выполнен в алюминиевом пыле- и влагозащищенном корпусе, результаты измерений с сигнализацией о выходе значений за допустимые пределы отображаются на ЖК-дисплее. Проточная камера состоит из ПВХ и акрилового стекла, в которой размещается амперометрический датчик растворенного кислорода. Трансмиттер, проточная камера и датчик расхода размещаются на монтажной панели.
Анализаторы могут быть оборудованы одним из интерфейсов (RS232, USB, RS485) для передачи данных. Питание может осуществляться как от сети переменного тока, так и от сети постоянного тока.
Общий вид анализаторов и схема пломбировки представлены на рисунках 1 и 2 соответственно.
Место нанесения
знака поверки
Место нанесения пломбы

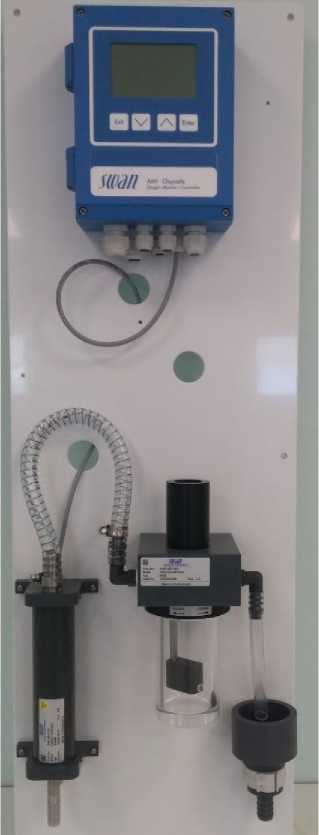

Рисунок 1 - Общий вид анализатора
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Трансмиттер |
AMI Oxysafe |
1 шт. |
|
Датчик |
Oxysafe 1000 |
1 шт. |
|
Расходомер |
DeltaT |
1 шт.* |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Проточная камера |
- |
1 шт. |
|
Панель монтажная |
- |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 209-060-2018 |
1 экз. |
|
* Поставляется по требованию заказчика | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
от 0,01 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного в воде кислорода в диапазоне от 0,01 до 0,1 включ. мг/дм3, мг/дм3 |
±0,02 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного в воде кислорода в диапазоне св. 0,1 до 20 мг/дм3, % |
±3 |
|
Диапазон измерений температуры, °C |
от -5 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
|
Стабильность выходного сигнала (показаний анализатора) за 8 часов в долях от пределов допускаемой основной погрешности, не более |
0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Напряжение электропитания, В: - от сети переменного тока частотой от 50 до 60 Гц |
от 100 до 240 |
|
- от сети постоянного тока |
от 24 до 30 |
|
Потребляемая мощность при питании от сети переменного/постоянного тока, В^А, не более |
30 |
|
Г абаритные размеры, мм, не более - глубина |
200 |
|
- ширина |
280 |
|
- высота |
850 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации: - атмосферное давление, кПа |
от 84 до 106,7 |
|
о - температура окружающей среды, С |
от -10 до +50 |
|
- температура анализируемой среды, оС |
от -5 до +50 |
|
- относительная влажность воздуха, % |
от 10 до 90 |
|
Давление пробы, кПа (бар), не более |
100 (1) |
|
Расход пробы, л/ч |
от 4 до 15 |
|
Средняя наработка на отказ, ч |
25 000 |
