74720-19 Машины измерительные
(WM 1 - 400/300)
Назначение средства измерений:
Машины измерительные WM 1- 400/300 (далее - машины) предназначены для измерений бесконтактным и контактным методом геометрических размеров и формы деталей.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
WM 1 - 400/300
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| be2a12be-27c9-62ac-28d6-e8d051d47bd4 | 74720-19 | 2023-11-28 | — | актуальная |
| 33ad7290-cac0-b7ed-72fb-cf00de0741ff | 74720-19 | 2022-06-07 | 2023-11-28 | архивная |
| d0b8f48b-9d00-17be-e6cd-38bc76b8378d | 74720-19 | 2020-05-07 | 2022-06-07 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 28.11.2023
Срок свидетельства - 10.04.2024
Номер записи -
ID в реестре СИ - 582849
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Изготовитель - Фирма "Dr.Heinrich Schneider Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
№803 от 2019.04.10 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
74720-19 Машины измерительные (WM 1 - 400/300) Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
|
74720-19 Машины измерительные (WM 1 - 400/300) Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
71098-18 Системы анализа микроструктуры объектов (AXALIT) Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20135-00 01.08.2005 |
Проекторы измерительные, P 300 Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23847-02 01.12.2007 |
Проекторы измерительные, ST Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
41696-09 01.11.2014 |
Микроскопы измерительные, WM1 Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41699-09 01.11.2014 |
Машины измерительные, PMS Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41862-09 01.12.2014 |
Проекторы измерительные, P, PMP, ST Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41862-15 14.07.2025 |
Проекторы измерительные, P, PMP, ST Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
42485-09 01.01.2015 |
Устройства измерительные, VideoCAD Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42485-15 06.05.2025 |
Машины измерительные двухкоординатные оптические сканирующие, VideoCad Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
45000-10 01.08.2015 |
Машины измерительные для контроля валов, WMM, WZM и SKM Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45000-15 14.04.2020 |
Машины измерительные оптические для контроля валов, WMM Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61060-15 14.07.2025 |
Машины измерительные, WM 1, SKM, PMS, PMS LL Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74720-19 10.04.2024 |
Машины измерительные, WM 1 - 400/300 Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Машины оснащаются программным обеспечением SAPHIR или М3.
Программные обеспечения предназначены для управления работой приводами измерительного стола и измерительной головки, системой освещения, регистрации координат точек измеряемого профиля, отображения измеряемого объекта, обработки и хранения результатов измерений в процессе работы.
Идентификационные данные программного обеспечения приведены в таблице 1.
|
Таблица 1 - Идентификационные данные ' |
ПО | |
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
SAPHIR / U SOFT Solid |
М3 |
|
Номер версии ПО |
5.7.1643.0 (не ниже) |
v1.50.12 (не ниже) |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам измерительным WM1-400/300
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация Dr. Heinrich Schneider Messtechnik GmbH, (Германия)
осуществляется по документу МП ТИнТ 103-2017 «Машины измерительные WM1 - 400/300. Методика поверки», утверждённому ООО «ТестИнТех» 30.06. 2017 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.763-2011, мера длины штриховая стеклянная.
Рабочий эталон 4-го разряда по ГОСТ Р 8.763-2011, меры длины концевые плоскопараллельные.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Принцип действия машин основан на измерении значений перемещения подвижного стола вдоль осей Х ,Y и измерительной головки вдоль оси Z. Определение, на основании измеренных значений, координат точки на поверхности контролируемой детали.
В зависимости от комплектации машины позволяют реализовать два метода измерения: бесконтактный метод измерения и контактный метод измерения.
Для бесконтактного метода измерения используется измерительная головка, сконструированная на основе датчика изображения позволяющего по установленному значению порога контрастности определять кромку детали.
Для контактного метода измерения в измерительной головке используется триггерный датчик касания.
Машины состоят из следующих основных узлов: гранитного основания с консолью, на которой установлена мультисенсорная измерительная система с измерительной головкой, подвижного стола с оптоэлектронными преобразователями перемещений и персонального компьютера. В зависимости от комплектации машин измерительная головка может содержать один оптический датчик или оптический и контактный датчики.
Машины выпускаются в следующих модификациях:
WM1 - 400/300 М3 CNC
Базовая комплектация: объектив 1,5-х, управление ЧПУ перемещением измерительного стола и пиноли, программное обеспечение М3.
Дополнительная комплектация: объектив с изменяемым коэффициентом увеличения, система коаксиального освещения, триггерный датчик касания, центра с приводом вращения управление ЧПУ, поворотный стол с приводом вращения управление ЧПУ.
WM1 - 400/300 CNC
Базовая комплектация: объектив 1,5-х, управление ЧПУ перемещением измерительного стола и пиноли, программное обеспечение SAPHIR.
Дополнительная комплектация: объектив с изменяемым коэффициентом увеличения, система коаксиального освещения, триггерный датчик касания, центра с приводом вращения управление ЧПУ, поворотный стол с приводом вращения управление ЧПУ.

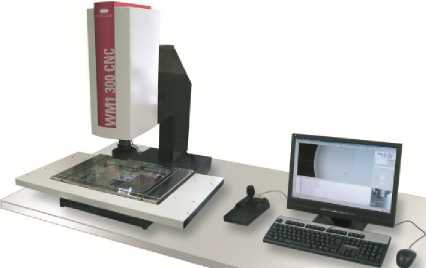

Рисунок 1 - Общий вид WM1- 400/300 CNC / М3 CNC
