Сведения о средстве измерений: 53679-19 Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические

Номер по Госреестру СИ: 53679-19
53679-19 Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические
(Вспышка-АЗТ)

Назначение средства измерений:
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка - АЗТ» (далее - регистраторы) предназначены для определения температуры вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса в соответствии с требованиями ГОСТ ISO 2719-2017 метод А и метод В, ГОСТ 6356-75 и для определения температуры вспышки растительных масел в закрытом тигле по ГОСТ 9287-59.

сертификация программного обеспечения
Внешний вид. Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические
Рисунок № 1
Внешний вид. Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические
Рисунок № 2

Общие сведения

Дата публикации - 30.11.2023
Срок свидетельства - 23.06.2022
Номер записи -
ID в реестре СИ - 583040
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Вспышка-АЗТ, Вспышка- АЗТ, "Вспышка-АЗТ",

Производитель

Изготовитель - ЗАО "Белорусский межвузовский центр" (БМЦ)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 87
Выдано извещений - 2
Кол-во периодических поверок - 86
Кол-во средств измерений - 22
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические (Вспышка-АЗТ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ЗАО "Белорусский межвузовский центр" (БМЦ)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
19256-03
01.08.2015
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
19256-16
25.04.2021
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
23837-02
01.12.2007
Устройства термостатирующие измерительные, Термостат-А
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
1 год
23838-02
01.12.2007
Термостаты низкотемпературные, Криостат
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
1 год
23838-08
01.07.2013
Термостаты низкотемпературные, Криостат
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
2 года
25757-03
01.11.2008
Устройства термостатирующие измерительные, ПОС
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
1 год
25757-10
01.08.2015
Устройства термостатирующие измерительные, ПОС
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
32559-06
01.10.2011
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
1 год
32559-12
09.07.2017
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
2 года
32559-16
26.11.2021
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
2 года
46290-10
01.08.2015
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
46290-16
04.03.2019
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
53679-13
06.06.2018
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
54827-13
10.09.2018
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
58520-14
25.09.2019
Калориметры бомбовые изопериболические, БИК 100
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
54827-19
29.03.2023
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
53679-19
23.06.2022
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
58520-19
27.09.2023
Калориметры бомбовые изопериболические, БИК 100
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические (Вспышка-АЗТ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КРАСНОЯРСКИЙ ЦСМ"
(RA.RU.311479)
РСТ
  • Нет модификации
  • Вспышка-АЗТ
  • 6 0 6 0 6 0 6
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • "Вспышка-АЗТ"
  • Вспышка-АЗТ
  • 23 1 22 0 23 1 22
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311488)
    РСТ
  • Вспышка-АЗТ
  • 1 0 1 0 1 0 1
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • нет модификации
  • 10 0 10 0 9 0 9
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • Вспышка-АЗТ
  • "Вспышка-АЗТ"
  • 14 0 14 1 14 0 14
    ФБУ "Брянский ЦСМ"
    (RA.RU.311364)
    РСТ
  • Вспышка-АЗТ
  • 4 0 4 0 4 0 4
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 8 0 8 0 8 0 8
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • Вспышка-АЗТ
  • 5 0 5 1 5 0 5
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • Вспышка-АЗТ
  • Вспышка- АЗТ
  • 7 0 7 0 7 0 7
    ФБУ "ТАМБОВСКИЙ ЦСМ"
    (RA.RU.311407)
    РСТ
  • "Вспышка-АЗТ"
  • 2 0 2 0 2 0 2
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • Вспышка-АЗТ
  • 1 0 1 0 1 0 1
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • Вспышка-АЗТ
  • 1 0 1 0 1 0 1
    ФБУ "ПЕНЗЕНСКИЙ ЦСМ"
    (RA.RU.311246)
    РСТ
  • Вспышка-АЗТ
  • 2 0 2 0 2 0 2
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • "Вспышка-АЗТ"
  • 1 0 1 0 1 0 1
    ФБУ "ВОРОНЕЖСКИЙ ЦСМ"
    (RA.RU.311467)
    РСТ
  • Вспышка-АЗТ
  • 2 0 2 0 2 0 2

    Стоимость поверки Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические (Вспышка-АЗТ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Красноярский ЦСМ
    Красноярский край
    3178 3178

    Программное обеспечение

    Программное обеспечение (ПО) регистраторов состоит из встроенного ПО и автономного ПО.

    Метрологически значимым является только встроенное ПО, которое осуществляет контроль равномерного перемешивания пробы с заданной скоростью, точное регулирование скорости нагрева пробы, подачу пламени в камеру в определенные моменты времени, регистрацию момента вспышки нефтепродукта, коррекцию полученного результата на барометрическое давление, а также передачу полученных данных на персональный компьютер.

    Таблица 1 - Идентификационные данные встроенного ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    VspNew

    Номер версии (идентификационный номер) ПО

    1.2

    Цифровой идентификатор ПО

    b983d957ae15ead70f82b1d0c9783585

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на паспорт типографским способом и на лицевую панель регистратора методом шелкографии.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к регистраторам температуры вспышки нефтепродуктов в закрытом тигле автоматическим «Вспышка - АЗТ»

    ГОСТ ISO 2719-2017 Нефтепродукты и другие жидкости. Определение температуры вспышки. Методы с применением прибора Пенски-Мартенса с закрытым тиглем

    ГОСТ 6356-75 Нефтепродукты. Метод определения температуры вспышки в закрытом тигле

    ГОСТ 9287-59 Масла растительные. Метод определения температуры вспышки в закрытом тигле

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

    ТУ BY 100270996.014-2012 Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка - АЗТ». Технические условия

    Поверка

    Поверка

    осуществляется по документу МРБ МП.2240-2012 «Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка - АЗТ. Методика поверки», утвержденному БелГИМ 29.05.2012 г.

    Основные средства поверки:

    термометры стеклянные для испытаний нефтепродуктов ТН-1 (регистрационный № 300-04);

    государственные стандартные образцы температуры вспышки в закрытом тигле: ГСО 10803-2016, ГСО 10804-2016, ГСО 10805-2016, ГСО 10806-2016, ГСО 10807-2016;

    приборы для определения температуры вспышки нефтепродуктов ПВНЭ (регистрационный № 425-53);

    секундомер механический СОСпр (регистрационный № 11519-11); барометр-анероид контрольный М-67 (регистрационный № 3744-73).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и (или) на корпус регистратора и в паспорт, а при отсутствии возможности нанесения знака поверки на корпус регистратора, только в паспорт.


    Изготовитель

    ЗАО «БМЦ», Республика Беларусь
    Адрес: 220007, Республика Беларусь, г. Минск, пр. Независимости, 4-154
    Тел.: 375 (17) 226-55-54, 20-68-96
    Факс: 375 (17) 226-55-52
    E-mail: bmc@bmc.by

    Испытательный центр

    Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
    (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: +7 (495) 437-55-77 / 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип действия регистраторов заключается в нагреве пробы нефтепродукта в закрытом тигле с установленной скоростью до вспышки паров нефтепродукта или растительных масел над его поверхностью и фиксации температуры вспышки в соответствии с ГОСТ ISO 2719-2017 метод А и метод В, ГОСТ 6356-75 и ГОСТ 9287-59.

    Регистратор состоит из размещенных внутри корпуса блока нагрева и блока управления. Буквенно-цифровой индикатор и клавиатура размещены на передней панели. Регистратор производит автоматическую установку скоростей нагрева и начала поджига в зависимости от выбранного режима работы. Объем пробы и конструкция нагревателя обеспечивают равномерный нагрев пробы до вспышки паров над его поверхностью.

    Работа регистратора осуществляется автоматически. Существует также возможность работы в полуавтоматическом режиме с участием оператора.

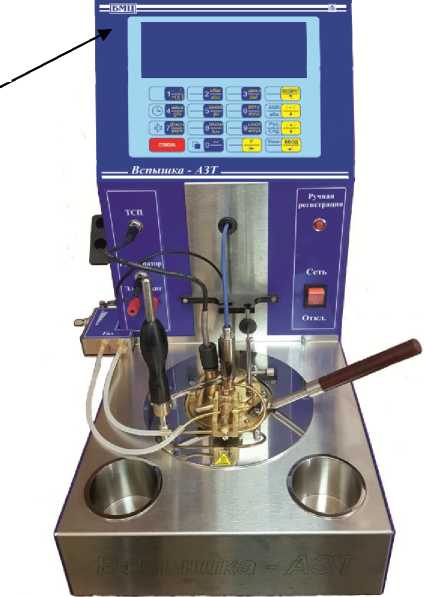

    Общий вид регистратора представлен на рисунке 1.

    Место пломбировки регистратора от несанкционированного доступа представлено на рисунке 2.

    Место нанесения знака поверки

    Внешний вид. Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические (Вспышка-АЗТ), http://oei-analitika.ru

    Рисунок 1 - Общий вид регистратора температуры вспышки нефтепродуктов в закрытом тигле автоматического «Вспышка - АЗТ»

    Внешний вид. Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические (Вспышка-АЗТ), http://oei-analitika.ru

    Рисунок 2 - Место пломбировки регистратора от несанкционированного доступа


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Регистратор

    «Вспышка-АЗТ»

    1 шт.

    Тигель

    1 шт.

    Крышка камеры

    1 шт.

    Датчик измерения температуры

    1 шт.

    Датчик фиксации температуры вспышки

    1 шт.

    Охладитель

    1 шт.

    Паспорт

    14789681.001-00.00.00 ПС

    1 экз.

    Методика поверки

    МРБ МП.2240-2012

    1 экз.


    Метрологические и основные технические характеристики регистраторов температуры вспышки нефтепродуктов в закрытом тигле автоматических «Вспышка - АЗТ» представлены в таблице 2.

    Таблица 2 - Метрологические и основные технические характеристики регистраторов

    Наименование характеристики

    Значение

    Диапазон регистрации температур вспышки, °С

    от 0 до +400

    Диапазон определяемых температур вспышки, °С

    от +5 до +350

    Пределы допускаемой абсолютной погрешности при определении температуры вспышки для метода А и В по ГОСТ ISO 2719-2017, °С

    l l R

    V2

    где x - результат измерений, °С; м - аттестованное значение температуры вспышки стандартного образца или значение аттестованной смеси, °С;

    R - воспроизводимость метода, °С.

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности при определении температуры вспышки, °С:

    - по ГОСТ 6356-75 для проб с температурой вспышки:

    - до +104 °С включ.

    ±2

    - св. +104 °С

    ±5

    - по ГОСТ 9287-59

    ±5

    Сходимость результатов измерений при определении температуры вспышки, °С, не более:

    - по ГОСТ 6356-75 для проб с температурой вспышки:

    - до +104 °С включ.

    2

    - св. +104 °С

    5

    - по ГОСТ 9287-59

    3

    Воспроизводимость результатов измерений при определении температуры вспышки, °С, не более: - по ГОСТ 6356-75 для проб с температурой вспышки:

    - до +104 °С включ.

    4

    - св. +104 °С

    8

    - по ГОСТ 9287-59

    3

    Скорость нагрева пробы:

    - по ГОСТ ISO 2719-2017 метод А, °С/мин

    от 5 до 6

    - по ГОСТ ISO 2719-2017 метод В, °С/мин

    от 1 до 2

    - по ГОСТ 6356-75, °С/мин

    от 5 до 6

    - по ГОСТ 9287-59, °С/мин

    от 1,6 до 2,4

    Потребляемая мощность, Вт, не более

    600

    Габаритные размеры регистратора, мм, не более

    470x270x410

    Масса регистратора, кг, не более

    12

    Время непрерывной работы, ч, не более

    8

    Средний срок службы, лет, не менее

    6

    Значения сходимости и воспроизводимости R результатов измерений для метода А по ГОСТ ISO 2719-2017 приведены в таблице 3.

    Таблица 3

    Наименование продукта

    Диапазон температур вспышки, °С

    Сходимость, °С

    Воспроизводимость, °С

    Краски и лаки

    -

    1,5

    -

    Дистилляты и неотработанные смазочные масла

    от +40 до +250

    0,029^X*

    0,071-X*

    Примечание:

    * где X - среднее арифметическое значение результатов двух определений

    Значения сходимости и воспроизводимости R результатов измерений для метода В по ГОСТ ISO 2719-2017 приведены в таблице 4.

    Таблица 4

    Наименование продукта

    Диапазон температур вспышки, °С

    Сходимость, °С

    Воспроизводимость, °С

    Нефтяные топлива и жидкий битум

    от +40 до +110

    2,0

    6,0

    Отработанные смазочные масла

    от +170 до +210

    5,0

    16,0

    Жидкости, образующие поверхностную пленку в условиях испытания, жидкости со взвешанными твердыми частицами, мазеобразные продукты

    -

    5,0

    10,0


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
