Номер по Госреестру СИ: 75089-19
75089-19 Системы для определения показателя текучести расплава
(Mflow, Aflow, Cflow)
Назначение средства измерений:
Системы для определения показателя текучести расплава Mflow, Aflow, Cflow (далее -системы) предназначены для измерения температуры образцов и перемещения поршня, и воспроизведения механической нагрузки при определении показателя текучести расплава термопластов по методу, изложенному в ГОСТ 11645-73.

Внешний вид.
Системы для определения показателя текучести расплава
Рисунок № 1

Внешний вид.
Системы для определения показателя текучести расплава
Рисунок № 2

Внешний вид.
Системы для определения показателя текучести расплава
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) систем модификаций Mflow и Aflow состоит из двух частей: встроенного ПО «firmware», установленного в измерительном блоке и внешнего ПО «testXpert» («testXpert II», «testXpert III»), устанавливаемого на ПК. Обработку результатов измерений, обмен информацией с внешними системами, считывание данных и просмотр результатов измерений обеспечивает встроенное ПО, которое является метрологически значимым. Внешнее ПО предназначено только для считывания данных, и просмотра результатов измерений. У систем модификации Cflow ПО отсутствует.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
firmware |
Номер версии (идентификационный номер) ПО, не ниже |
V 2.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам для определения показателя текучести расплава Mflow, Aflow, CflowГОСТ 11645-73 Пластмассы. Метод определения показателя текучести расплава термопластов
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП-ТМС-009/18 «Системы для определения показателя текучести расплава Mflow, Aflow, Cflow. Методика поверки», утверждённому ООО «ТМС РУС» 20.09.2018 г.
Основные средства поверки:
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2, (50 — 450)°С, 2 разряд, (рег. №32777-06);
-
- измеритель температуры многоканальный прецизионный МИТ 8.10М, (0 — 375) Ом, 2 разряд, (рег. № 40719-15);
-
- весы электронные лабораторные XE-3000, (2,5 — 3000,0) г, КТ высокий, (рег. № 63123-16);
-
- весы электронные DB-II-150E, (0,4 — 150,0) г, КТ средний, (рег. № 50312-12);
-
- динамометр электронный переносной ДЭП/3-1Д-0,1У-1 (рег. № 66698-17);
-
- динамометр электронный переносной ДЭП/3-1Д-1У-1 (рег. № 66698-17);
-
- прибор для измерений параметров шероховатости поверхности TR100, Ra (0,05 — 10) мкм, ПГ ± 15 %, (рег. № 58865-14);
-
- машина трехкоординатная измерительная DEA Global версия PERFORMANCE типоразмер 07.10.07 (рег. № 63813-16);
-
- штангенциркуль ШЦЦ-300, (0 — 300) мм, ПГ ±0,04 мм, (рег. № 64144-16);
-
- меры длины концевые плоскопараллельные Набор №1, (0 - 100) мм, КТ 1 (рег. № 62321-15);
-
- индикатор ИЧ-50, (0 — 50) мм, КТ 1, (рег. № 64188-16);
-
- микрометр гладкий цифровой МК Ц25, (0 - 25) мм, КТ 1, (рег. № 50593-12). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«ZwickRoell GmbH & Co. KG», Г ерманияАдрес: August-Nagel Str. 11 D-89079 Ulm, Germany
Тел.: +49 7305 10 - 0, факс: +49 7305 10 - 11200
E-mail: info@zwickroell.com
Заявитель
Общество с ограниченной ответственностью «ЦвикРёль трейдинг-М» (ООО «ЦвикРёль трейдинг-М»)
ИНН 7708571452
Адрес: 121151, г. Москва, Раевского, дом 4, этаж 4, комн.16
Тел.: +7 (495) 783-88-12, факс: +7 (495) 783-88-13
E-mail: info@zwick.ru
Испытательный центр
Общество с ограниченной ответственностью «ТМС РУС»
(ООО «ТМС РУС»)
Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2
Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2
Тел.: +7 (495) 221-18-04, факс: + 7 (495) 229-02-35
Е-mail: tuev@tuev-sued.ru
Принцип работы систем основан на измерении перемещения поршня и температуры образца испытываемого термопласта при заданной механической нагрузке с целью определения показателя текучести.
Конструктивно системы состоят из экструзионной камеры, установленной на основании в вертикальном положении. Камера имеет канал с нагревом, внизу которого устанавливается капилляр необходимого диаметра и длины. Для создания механической нагрузки в канал устанавливается поршень с термоизоляцией для грузов заданной массы. Перемещение поршня измеряется датчиком перемещений.
Модификации систем отличаются степенью автоматизации, массой и габаритными размерами. Модификация Mflow может быть оснащена пневматическим механизмом перемещения грузов или механизмом выставления заданной нагрузки, а также автоматическим отрезным механизмом. Модификация Aflow оснащена автоматическим нагружающим устройством и автоматическим отрезным механизмом. Модификация Cflow может быть оснащена ручным или автоматическим отрезным механизмом, грузы устанавливаются вручную, отсутствует функция измерений перемещения поршня.
Управление, обработка, сбор информации и отображение результатов измерений в модификациях Mflow и Aflow осуществляется при помощи пульта оператора, снабженного клавиатурой и дисплеем. Системы с модификациями Mflow и Aflow могут подключаться к персональному компьютеру с программным обеспечением для анализа результатов измерений.
Наименование модификации указывается на фронтальной стороне систем. Заводская табличка отображает наименование систем только в соответствии с внутренней классификацией изготовителя.
Общий вид систем для определения показателя текучести расплава Mflow, Aflow, Cflow представлен на рисунках 1 - 3.

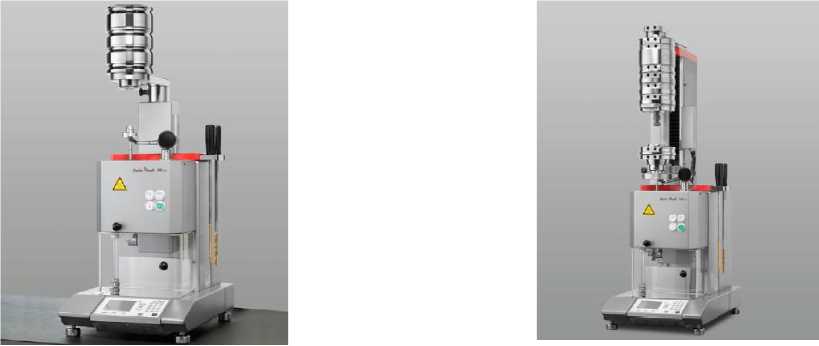

Рисунок 1 - Общий вид систем модификаций Mflow

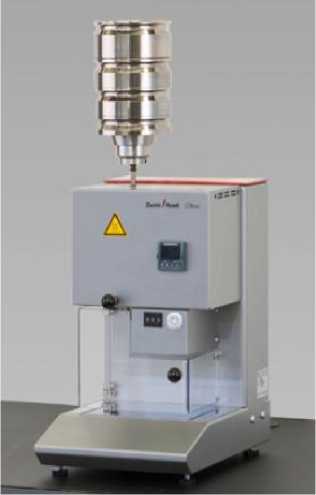

Рисунок 3 - Общий вид систем модификаций
Cflow

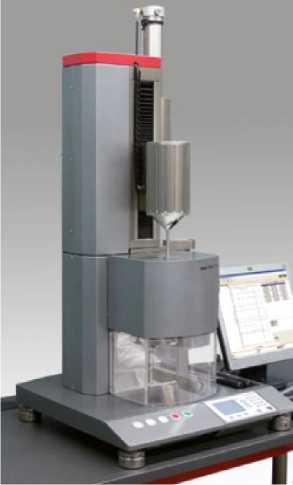

Рисунок 2 - Общий вид систем модификаций
Aflow
Пломбирование систем не предусмотрено
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Модификация |
Mflow |
Aflow |
Cflow |
Диапазон воспроизведения испытательной нагрузки, кг |
от 0,325 до 21,6 |
от 0,325 до 50 |
от 0,325 до 21,6 |
Пределы допускаемой относительной погрешности воспроизведения испытательной нагрузки, % |
±0,5 |
Продолжение таблицы 2
Наименование характеристики |
Значение | ||
Модификация |
Mflow |
Aflow |
Cflow |
Диапазон измерений перемещения поршня, мм |
от 5,0 до 30,0 |
от 5,0 до 50,0 |
- |
Пределы допускаемой абсолютной погрешности измерений перемещения поршня, мм |
±0,1 |
- | |
Диапазон измерений температуры, °С |
от 50 до 450 |
от 125 до 400 | |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,1 | ||
Нестабильность поддержания установленной температуры, °С |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Модификация |
Mflow |
Aflow |
Cflow |
Г абаритные размеры (высота х ширина х глубина), мм, |
1078 х 360 |
1200 х 580 |
850 х 270 |
не более |
х 597 |
х 600 |
х 400 |
Масса, кг, не более |
70,6 |
130,0 |
46,6 |
Номинальный внутренний диаметр канала экструзионной |
от 9.5 до 10.0 | ||
камеры, мм | |||
Допускаемое абсолютное отклонение внутреннего | |||
диаметра канала экструзионной камеры, мм |
+ 0,036 | ||
Высота экструзионной камеры, мм |
от 115 до 180 | ||
Длина направляющей головки, мм |
6,35 | ||
Допускаемое абсолютное отклонение длины |
±0,10 | ||
направляющей головки, мм | |||
Диаметр направляющей головки, мм |
9,480 | ||
Допускаемое абсолютное отклонение диаметра |
-0,015 | ||
направляющей головки, мм | |||
Радиус закругления нижней кромки направляющей |
от 0,2 до 0,4 | ||
головки, мм | |||
Шероховатость нижней кромки направляющей головки и | |||
верхней кромки капилляра, Ra, мкм, не более |
0,160 | ||
Длина капилляра, мм |
8,000 | ||
Допускаемое абсолютное отклонение длины капилляра, | |||
мм |
±0,025 | ||
Внутренний диаметр капилляра, мм |
2,095 или 1,180 | ||
Допускаемое абсолютное отклонение внутреннего | |||
диаметра капилляра, мм |
±0,005 | ||
Площадь открытой поверхности основания камеры, см2, | |||
не более |
4,0 | ||
Условия эксплуатации: | |||
- температура окружающей среды, °C |
от +10 до +35 | ||
- относительная влажность, при температуре менее 30 °C, | |||
без конденсации влаги, %, не более |
75 |
