Номер по Госреестру СИ: 75545-19
75545-19 Анализаторы размеров частиц лазерные дифракционные
(HELOS, MYTOS, MYTIS)
Назначение средства измерений:
Анализаторы размеров частиц лазерные дифракционные HELOS, MYTOS, MYTIS (далее - анализаторы) предназначены для измерения размеров частиц и гранулометрического анализа распределений частиц порошков, суспензий, эмульсий, аэрозолей и спреев.
Внешний вид.
Анализаторы размеров частиц лазерные дифракционные
Рисунок № 1
Внешний вид.
Анализаторы размеров частиц лазерные дифракционные
Рисунок № 2
Общие сведения
Дата публикации - 09.09.2019
Срок свидетельства - 17.07.2029
Номер записи - 172736
ID в реестре СИ - 718140
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет, HELOS, MYTOS, MYTIS, HELOS,
Производитель
Изготовитель - Фирма "Sympatec GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 113
Выдано извещений - 0
Кол-во периодических поверок - 67
Кол-во средств измерений - 50
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№824 от 2024.03.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (4)
№1695 от 2019.07.17 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы размеров частиц лазерные дифракционные (HELOS, MYTOS, MYTIS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sympatec GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41746-09 01.12.2014 |
Анализаторы размеров частиц лазерные дифракционные, HELOS Фирма "Sympatec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55553-13 20.11.2018 |
Анализаторы размеров частиц лазерные дифракционные, HELOS, MYTOS, MYTIS Фирма "Sympatec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55624-13 20.11.2018 |
Анализаторы размеров частиц, NANOPHOX Фирма "Sympatec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
75545-19 17.07.2029 |
Анализаторы размеров частиц лазерные дифракционные, HELOS, MYTOS, MYTIS Фирма "Sympatec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Анализаторы размеров частиц лазерные дифракционные (HELOS, MYTOS, MYTIS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 103 | 19 | 38 | 59 | 0 | 15 | 7 | 8 | |
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы размеров частиц лазерные дифракционные (HELOS, MYTOS, MYTIS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6750 | 7138 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7525 | 7138 |
Программное обеспечение
Все анализаторы оснащены программным обеспечением PAQXOS, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на управляющий компьютер и/или на принтер. Лицензия на программное обеспечение хранится на USB-ключе.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
PAQXOS |
|
Номер версии ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц лазерным дифракционным HELOS, MYTOS, MYTIS Техническая документация фирмы «SYMPATEC GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 115-241-2018 «ГСИ. Анализаторы размеров частиц лазерные дифракционные HELOS, MYTOS, MYTIS. Методика поверки», утвержденному ФГУП «УНИИМ» 11 января 2019 г.
Основные средства поверки:
-
- ГСО 10207-2013 (средний диаметр частиц от 600 до 700 мкм, относительная погрешность ±5 %);
-
- ГСО 10042-2011 (средний диаметр частиц D50 от 0,3 до 0,4 мкм, относительная погрешность ±5 %);
-
- ГСО 10582-2015 (средний диаметр частиц D10 от 160 до 195 мкм, относительная
Лист № 5 Всего листов 5 погрешность ±7 %, средний диаметр частиц D50 от 235 до 290 мкм, относительная
погрешность ±5 %, средний диаметр частиц D90 от 360 до 440 мкм, относительная
погрешность ±6 %);
- ГСО 10573-2015 (средний диаметр частиц D10 от 1,5 до 3,2 мкм, относительная погрешность ±7 %, средний диаметр частиц D50 от 6 до 10 мкм, относительная
погрешность ±5 %, средний диаметр частиц D90 от 12 до 17 мкм, относительная
погрешность ±6 %);
- ГСО 10576-2015 (средний диаметр частиц D10 от 13 до 18 мкм, относительная погрешность ±7 %, средний диаметр частиц D50 от 22 до 29 мкм, относительная.
погрешность ±5 %, средний диаметр частиц D90 от 35 до 45 мкм, относительная
погрешность ±6 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «SYMPATEC GmbH», Германия
Адрес: D-38678, Clausthal-Zellerfeld, Am Pulverhaus 1, Germany Тел/факс: +49 (5323) 717-0, +49 (5323) 717-229
Web-сайт: www.sympatec.com
Заявитель
Общество с ограниченной ответственностью «Симпатек» (ООО «Симпатек») ИНН 6679097459
Адрес: 620142, г. Екатеринбург, ул. Чайковского, д. 60, оф. 88
Web-сайт: www.sympatec.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4 Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39 Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на измерении параметров углового рассеивания дифракционной картины направленного лазерного излучения, при его взаимодействии с частицами измеряемого образца.
Конструктивно анализаторы состоят из трех основных блоков: блока с источником лазерного излучения, оптического блока с системой фокусирующих линз и единого многоканального детектора, регистрирующего дифракционную картину; блока диспергирования образца, предназначенного для разделения крупных частиц и агломератов, а также для организации равномерной подачи диспергированного материала образца в перпендикулярно направленный лазерный луч. Конструкция анализаторов модульная. Конструкция анализатора предполагает смену прилагаемых к нему модулей диспергирования в зависимости от природы исследуемого образца, среды диспергирования (различные виды жидкостей, воздух), а также свойств исследуемого материала (магнитные частицы, агломераты, многокомпонентные эмульсии и т.д.).
Существуют следующие семейства модулей диспергирования (и их разновидности в виде конкретных моделей модулей диспергирования): RODOS и GRADIS предназначены для диспергирования сухих порошков в их исходном сухом состоянии; QUIXEL, SUCELL, CUVETTE и LIXELL - для диспергирования суспензий и эмульсий; SPRAYER - для диспергирования спреев; INHALER — для диспергирования аэрозолей; OASIS - универсальный комбинированный модуль диспергирования порошков, суспензий и эмульсий.
Модели анализаторов HELOS, MYTOS и MYTIS отличаются компоновкой, геометрическими размерами, возможностью автоматизации анализатора при сохранении общей концепции анализатора, его структуры, а также метода анализа. Модель анализатора MYTOS представляет собой неразборный комбинированный вариант универсального анализатора HELOS, соединенного в едином корпусе с модулем диспергирования сухих порошков под давлением сжатого воздуха RODOS. Модель MYTIS представляет собой дифракционный лазерный анализатор, в котором в едином неразборном корпусе скомбинированы анализатор HELOS с блоком диспергирования сухих порошков под действием гравитационных сил GRADIS. При этом универсальный анализатор HELOS предназначен для лабораторного использования, а комбинированные анализаторы MYTOS и MYTIS могут использоваться в запыленных производственных помещениях.
Типичные результаты измерений представляются в виде таблиц с указанием допустимых границ размеров частиц, ниже которых находится 10 % (x10), 50 % (x50), и 90 % (x90) частиц. По заказу могут быть установлены промежуточные значения 16 % (x16), 84 % (x84) или любые другие значения. Также с помощью программного обеспечения возможно графическое представление результатов в виде распределения по размерам частиц.
Управление работой анализатора и построение стандартных операций работы осуществляется под управлением собственного программного обеспечения, разработанного производителем анализаторов, которое позволяет управлять режимами работы, отображать результаты текущих измерений, результаты статистической обработки данных, диаграммы и графические изображения процесса измерения.
Фотография общего вида анализатора HELOS без модуля диспергирования представлена на рисунке 1. Фотография общего вида анализаторов MYTOS и MYTIS представлено на рисунке 2.

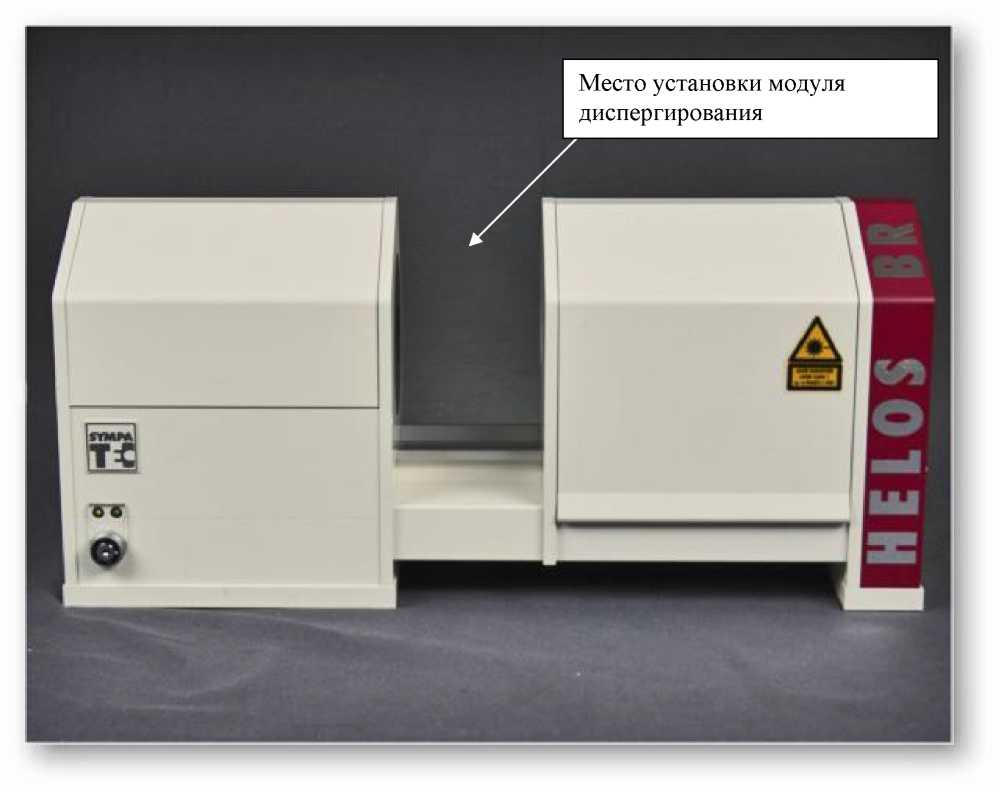

Рисунок 1 - Общий вид анализатора HELOS

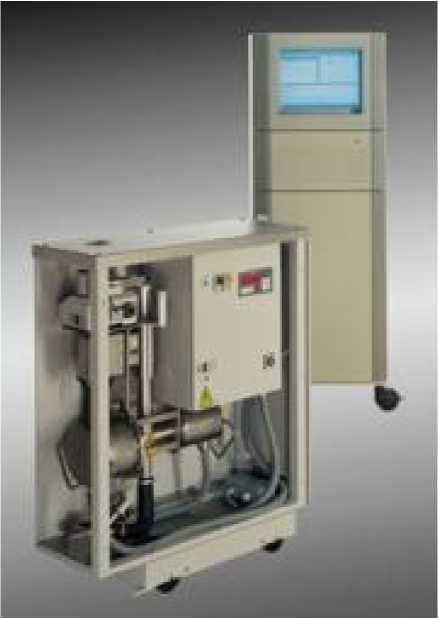

Рисунок 2 - Общий вид анализаторов MYTOS и MYTIS
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений размеров частиц, мкм |
от 0,1 до 850 |
|
Пределы допускаемой абсолютной погрешности измерений размеров частиц в диапазоне от 0,1 до 10 мкм включ., мкм 1) |
x10±0,3 x50±0,6 Х90±1,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений | |
|
размеров частиц в диапазоне св. 10 до 850 мкм включ., % |
x10±12 x50±10 Х90±12 |
|
Диапазон показаний размеров частиц, мкм |
от 0,1 до 8750 |
|
1) x10, x50, x90 размер частиц, соответствующий границе распределения, ниже которой находится 10%, 50%, 90% частиц соответственно. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | ||
|
HELOS |
MYTOS |
MYTIS | |
|
Электрическое питание: | |||
|
- напряжение, В |
220±30 | ||
|
- частота, Гц |
50/60 | ||
|
Габаритные размеры, мм, не более: |
996 | ||
|
- длина |
2020 |
996 |
720 |
|
- ширина |
279 |
720 |
1363 |
|
- высота |
501 |
1363 | |
|
Масса, кг, не более |
70 |
190 |
190 |
|
Условия эксплуатации: | |||
|
- температура окружающего воздуха, оС |
от +5 до +40 | ||
|
- относительная влажность воздуха, %, не более |
80 | ||
