Номер по Госреестру СИ: 76254-19
76254-19 Спектрометры
(GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker)
Назначение средства измерений:
Спектрометры GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker (далее по тексту - спектрометры) предназначены для измерения спектральной плотности энергетической освещенности (далее по тексту - СПЭО), светового потока, яркости, освещенности, координат цветности, коррелированной цветовой температуры и индекса цветопередачи источников излучения как в лабораторных, так и в производственных условиях.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 7 | 17 | 2,43 |
| 0278002498 ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН ФБУ | Юридические лица | 3 | 9 | 3,00 |
| 5042006211 НИЦ РКП ФКП | Юридические лица | 2 | 2 | 1,00 |
| 5262006584 НИЖЕГОРОДСКИЙ ЦСМ ФБУ | Юридические лица | 1 | 4 | 4,00 |
| 7809018702 Тест-С.-Петербург ФБУ | Юридические лица | 1 | 4 | 4,00 |
| 9723095811 МИИЦ МИ ООО | Юридические лица | 1 | 3 | 3,00 |
| 7702038456 ВНИИОФИ ФГУП | Юридические лица | 1 | 1 | 1,00 |
| 7728506821 ТРАНСКОНСАЛТИНГ ООО | Юридические лица | 1 | 1 | 1,00 |
| 7810235934 ЭКРОСХИМ ООО | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| fda8042e-a340-c0cd-f5da-e604329cb05f | 76254-19 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 07.05.2020
Срок свидетельства - 27.09.2024
Номер записи - 173489
ID в реестре СИ - 816347
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch, модель GL SPECTIS 1.0 Touch, модель GL SPECTIS 5.0 Touch, GL SPECTIS 1.0 T Flicker, модель GL SPECTIS 1.0 T Flicker
Изготовитель - Фирма "GL OPTIC Polska Sp. z o.o. Sp. k"
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 31
Кол-во средств измерений - 14
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
№2316 от 2019.09.27 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
76254-19 Спектрометры (GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker) Фирма "GL OPTIC Polska Sp. z o.o. Sp. k" (ПОЛЬША ) |
44179-10 Спектроколориметры (ТКА-ВД) Общество с ограниченной ответственностью «Научно-техническое предприятие «ТКА» (ООО «НТП «ТКА») (РОССИЯ г. Санкт-Петербург) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
76254-19 27.09.2024 |
Спектрометры, GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker Фирма "GL OPTIC Polska Sp. z o.o. Sp. k" (ПОЛЬША ) |
ОТ МП |
1 год |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 16 | 2 | 8 | 0 | 16 | 2 | 8 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 26 | 5 | 3 | 23 | 0 | 26 | 3 | 23 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Спектрометры функционируют под управлением специального программного обеспечения GL Spectrosoft, установленного на встроенный микропроцессор приборов и GL Spectrosoft Basic, установленного на внешний компьютер (версия для ПК). Спектрофотометр и ПК соединены между собой посредством USB-кабеля.
Управление измерениями может осуществляться как от микропроцессора спектрометров, так и с внешнего компьютера.
ПО осуществляет контроль и управление всеми этапами измерений: выбор параметров измерений; проведение измерений и отображение их на экране в табличной или графической форме; сохранение результатов измерений в отдельных папках.
Идентификационные данные программного обеспечения представлены в таблице 1.
Программное обеспечение записано энергонезависимой памяти микропроцессора. На ПК устанавливается с помощью USB-накопителя из комплектности средства измерения, и находится в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению и метрологической части исключён наличием USB-ключа HASP и уровней с правами доступа. Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
GL SPECTROLUX |
GL SPECTIS 1.0 Touch; GL SPECTIS 5.0 Touch; GL SPECTIS1.0 T Flicker | |||
|
Идентификационное наименование ПО |
GL Spectrosoft |
GL Spectrosoft Basic |
GL Spectrosoft |
GL Spectrosoft Basic |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.016 |
3.0.00 |
3.0.00 |
3.0.00 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность спектрометров методом наклеивания.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2815 Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска
Техническая документация «GL OPTIC Polska Sp. z o.o. Sp. k», Польша
осуществляется по документу МП 026.М4-19 «ГСИ. Спектрометры GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 апреля 2019 г.
Основные средства поверки:
- Вторичный эталон единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм в соответствии приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2815;
- Вторичный эталон единицы светового потока непрерывного излучения по ГОСТ 8.023-2014;
- рабочий эталон яркости по ГОСТ 8.023-2014;
- Вторичный эталон единиц силы света и освещенности непрерывного излучения по ГОСТ 8.023-2014;
- Вторичный эталон единиц силы света и освещенности импульсного излучения по ГОСТ 8.023-2014;
- Вторичный эталон единиц координат цветности самосветящихся объектов в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрометров (место нанесения указано на рисунках 1, 2, 3 и 4).
Принцип действия спектрометров основан на преобразовании света, падающего на приемную насадку, в аналоговый сигнал электрического тока, который затем преобразуется в цифровой сигнал, поступающий на встроенный процессор для отображения результатов вычислений на дисплее.
Спектрометры представляют собой компактный прибор, состоящий из приемника излучения с косинусной насадкой и обычного (модель GL SPECTROLUX) или сенсорного (в остальных моделях) экрана. В качестве приемника излучения используется кремниевый фотодиод, корригированный под функцию чувствительности человеческого глаза V(X). Предусмотрена процедура компенсации темнового тока. В спектрометрах имеется разъем mini-USB для зарядки или подключения к компьютеру.
В моделях GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker есть слот для карты памяти micro SD. Для этих моделей также предусмотрено использование датчика для измерений яркости и датчиком GL OPTI SPHERE 48 или GL OPTI SPHERE 48HS для измерений светового потока. Датчики поставляются по требованию заказчика.
Спектрометр GL SPECTROLUX предназначен для измерения спектральной плотности энергетической освещенности в диапазоне длин волн от 340 до 780 нм, освещенности, координат цветности (CIE 1931 и CIE 1960), коррелированной цветовой температуры и индекса цветопередачи.
Спектрометр GL SPECTIS 1.0 Touch предназначен для измерения спектральной плотности энергетической освещенности в диапазоне длин волн от 340 до 780 нм, светового потока, яркости, освещенности, координат цветности (CIE 1931 и CIE 1960), коррелированной цветовой температуры и индекса цветопередачи.
Спектрометр GL SPECTIS 5.0 Touch предназначен для измерения спектральной плотности энергетической освещенности в диапазоне длин волн от 200 до 1050 нм, светового потока, яркости, освещенности, координат цветности (CIE 1931 и CIE 1960), коррелированной цветовой температуры и индекса цветопередачи.
Спектрометр GL SPECTIS 1.0 T Flicker предназначен для измерения спектральной плотности энергетической освещенности в диапазоне длин волн от 340 до 780 нм, светового потока, яркости, освещенности, координат цветности (CIE 1931 и CIE 1960), коррелированной цветовой температуры, индекса цветопередачи и коэффициента пульсации освещенности.

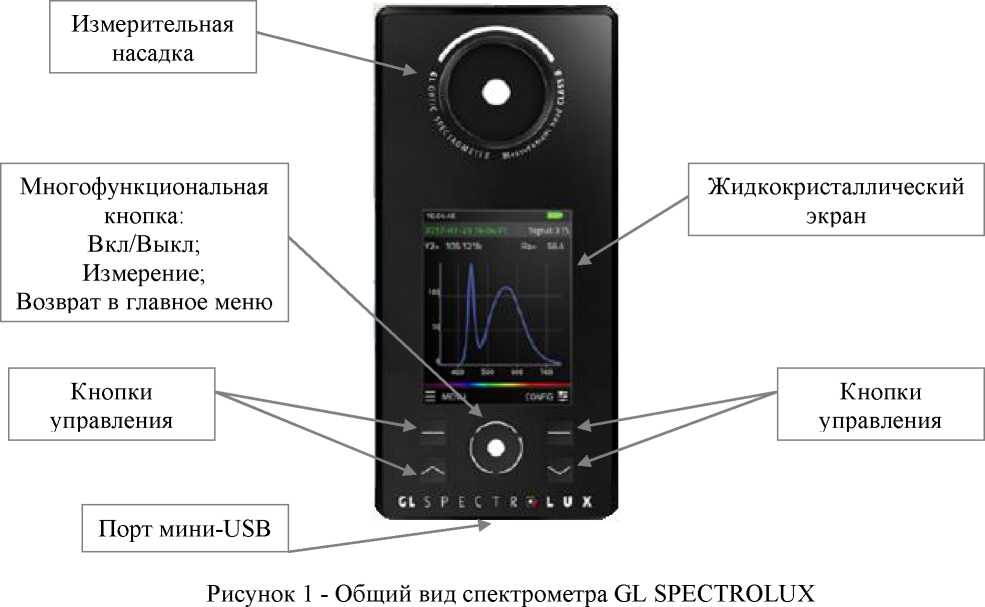

Общий вид спектрометров представлен на рисунках 1, 2, 3 и 4.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 5.
Измерительная насадка
Сенсорный экран
Порт мини-USB
Многофункциональная кнопка: Вкл/Выкл; Измерение; Возврат в главное меню
Слот для карты памяти SD
Рисунок 2 - Общий вид спектрометра GL SPECTIS 1.0 Touch

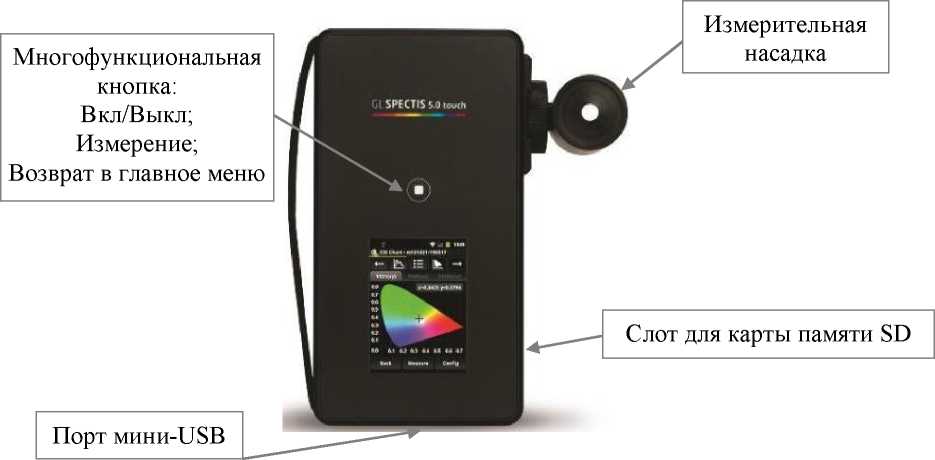

Рисунок 3 - Общий вид спектрометра GL SPECTIS 5.0 Touch
Измерительная насадка
Сенсорный экран
Порт mini-USB
Многофункциональная кнопка: Вкл/Выкл; Измерение; Возврат в главное меню
Слот для карты памяти SD
Рисунок 4 - Общий вид спектрометра GL SPECTIS 1.0 T Flicker
Место нанесения знака поверки
Место нанесения маркировки
Место пломбирования
Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки и маркировки
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрометр GL SPECTROLUX/GL SPECTIS 1.0 Touch/GL SPECTIS 5.0 Touch/GL SPECTIS 1.0 T Flicker |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Карта памяти micro SD |
1 шт. | |
|
Кейс для хранения и перевозки |
- |
1 шт. |
|
Флэш-накопитель с ПО |
GL SpectroSoft Basic |
1 шт. |
|
USB-ключ HASP |
- |
1 шт. |
|
Датчик GL OPTI SPHERE 48/48HS * |
- |
1 шт. |
|
Датчик яркости ** |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 026.М4-19 |
1 экз. |
|
* Поставляется по требованию заказчика; ** Поставляется по требованию заказчика в комплектации с лазером и противовесом. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
GL SPECTROLUX |
GL SPECTIS 1.0 Touch |
GL SPECTIS 5.0 Touch |
GL SPECTIS 1.0 T Flicker | |
|
Диапазон измерений СПЭО, Вт/м3 |
от 105 до 108 |
от 105 до 108 |
от 105 до 108 |
от 105 до 108 |
|
Пределы допускаемой относительной погрешности измерений СПЭО, %, в диапазоне длин волн: - от 340 до 400 нм |
±7 |
±7 |
±7 | |
|
- от 400 до 780 нм |
±6 |
±6 |
- |
±6 |
|
- от 210 до 240 нм |
- |
- |
±10 |
- |
|
- от 240 до 400 нм |
- |
- |
±6 |
- |
|
- от 400 до 1050 нм |
- |
- |
±4 |
- |
|
Диапазон измерений светового потока *, лм, с датчиком: - GL OPTI SPHERE 48 |
от 0,01 до 150,0 |
от 0,01 до150,0 |
от 0,01 до 150,0 | |
|
- GL OPTI SPHERE 48HS |
- |
от 0,15 до 1500,0 |
от 0,05 до 1500,0 |
от 0,15 до 1500,0 |
|
Пределы допускаемой относительной | ||||
|
погрешности измерений светового потока с датчиком GL OPTI SPHERE 48 и 48HS, % |
- |
±6,5 |
±4,5 |
±6,5 |
|
Диапазон измерений яркости **, кд/м2 |
- |
от 3 до 10000 |
от 3 до 10000 |
от 3 до 10000 |
|
Пределы допускаемой относительной погрешности измерений яркости **, % |
±6 |
±4 |
±6 | |
|
Диапазон измерений освещенности, лк |
от 15 до 100000 |
от 15 до 100000 |
от 5 до 100000 |
от 15 до 100000 |
|
Пределы допускаемой относительной погрешности измерений освещенности, % |
±6 |
±6 |
±4 |
±6 |
|
Диапазон измерений координат цветности: | ||||
|
x |
от 0,0039 до 0,7347 | |||
|
y |
от 0,0048 до 0,8338 | |||
|
Пределы допускаемой абсолютной погрешности измерения координат цветности |
±0,0020 |
±0,0020 |
±0,0015 |
±0,0020 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
GL SPECTROLUX |
GL SPECTIS 1.0 Touch |
GL SPECTIS 5.0 Touch |
GL SPECTIS 1.0 T Flicker | |
|
Диапазон измерений коррелированной цветовой температуры, К |
от 2000 до 8000 | |||
|
Пределы допускаемой относительной погрешности измерения коррелированной цветовой температуры, % |
±4 |
±4 |
±4 |
±4 |
|
Диапазон измерений индекса цветопередачи Rа |
от 50 до 98 | |||
|
Пределы допускаемой относительной погрешности измерений индекса цветопередачи, % |
±4 |
±4 |
±4 |
±4 |
* При комплектации с датчиком GL OPTI SPHERE 48 или GL OPTI SPHERE 48HS в соответствии с заказом ; ** При комплектации с датчиком для измерений яркости в соответствии с заказом.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
GL SPECTROLUX |
GL SPECTIS 1.0 Touch |
GL SPECTIS 5.0 Touch |
GL SPECTIS 1.0 T Flicker | |
|
Диапазон измерений СПЭО, Вт/м3 |
от 1-105 до 2,5-109 |
от 1-105 до 2,5-109 |
от 1-105 до 1,8-109 |
от 1-105 до 2,5-109 |
|
Диапазон показаний светового потока *, лм, с датчиком: - GL OPTI SPHERE 48 |
от 0,015 до 150 |
от 0,005 до150 |
от 0,015 до 150 | |
|
- GL OPTI SPHERE 48HS |
- |
от 0,150 до 1500 |
от 0,050 до 1500 |
от 0,150 до 1500 |
|
Диапазон показаний яркости **, кд/м2 |
- |
от 3 до 80000 |
от 3 до 80000 |
от 3 до 80000 |
|
Диапазон показаний освещенности, лк |
от 15 до 150000 |
от 15 до 150000 |
от 5 до 150000 |
от 15 до 150000 |
|
Диапазон показаний коэффициента пульсации освещенности, % |
от 1 до 100 | |||
|
Допускаемое относительное отклонение коэффициента пульсации освещенности, % |
±3 | |||
|
Спектральный диапазон, нм |
от 340 до 780 |
от 340 до780 |
от 200 до 1050 |
от 340 до 780 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||
|
GL SPECTROLUX |
GL SPECTIS 1.0 Touch |
GL SPECTIS 5.0 Touch |
GL SPECTIS 1.0 T Flicker | |
|
Габаритные размеры, мм, не более - высота |
155 |
145 |
210 |
145 |
|
-ширина |
75 |
74 |
111 |
74 |
|
-глубина |
20 |
24 |
58 |
24 |
|
Масса, кг, не более |
0,280 |
0,315 |
1,5 |
0,315 |
|
Электропитание от аккумуляторных батарей, А |
0,6 |
0,6 |
0,6 |
0,6 |
|
Условия эксплуатации:
|
от +18 до +30 |
от +18 до +30 |
от +18 до +30 |
от +18 до +30 |
|
выпадения конденсата), %, не более |
80 |
80 |
80 |
80 |
|
-атмосферное давление, кПа |
от 96 до 104 |
от 96 до 104 |
от 96 до 104 |
от 96 до 104 |
*При комплектации с датчиком GL OPTI SPHERE 48 или GL OPTI SPHERE 48HS в соответствии с заказом; **При комплектации с датчиком для измерений яркости в соответствии с заказом.
