Наименование

Обозначение

Количество

Анализаторы жидкости пр омышленные

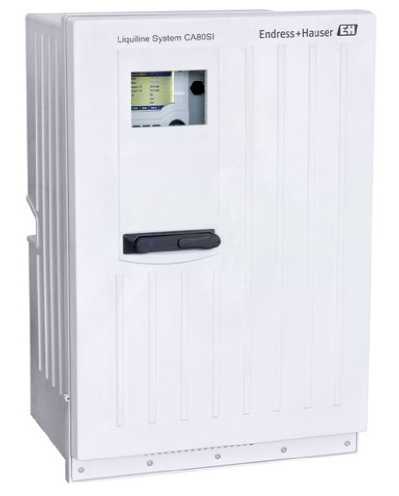

Liquiline System CA80SI,

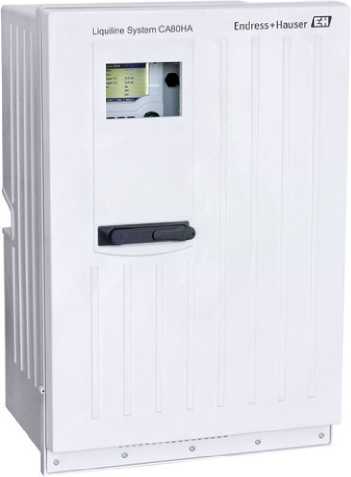

Liquiline System CA80HA

по заказу

Системы пробоподготовки

Liquiline System CAT810,

Liquiline System CAT820,

Liquiline System CAT860

по заказу

Датчики

CPS11D, CPS11E, CPS16D, CPS16E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS76D, CPS76E, CPS91D, CPS91E, CPS96D,

CPS96E, CPF81D, CPF81E, CPS471D, CPS441D, CPS491D, CPS341D, CPS34E,

CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, COS22D, COS22E, COS51D, COS51E, COS81D, COS81E, COS61D, COS61E, CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E, CCS51D, CCS142D, CCS120D, CCS50D,

CUS51D, CUS52D, CUS50D, CAS51D

по заказу

Наименование

Обозначение

Количество

Защитная арматура датчиков CCA250, CCA151, CPA111, CPA 140, CPA240, CPA250, CPA442, CPA842, CPA450, CPA451, CPA465, CPA471, CPA472, CPA472D, CPA473, CPA474, CPA475, CPA530, CPA640, CPA871, CPA872, CPA875, CLA111, CLA140, COA250, COA451, CUA120, CUA250, CUA451, CYA251, CYA112, CYH112 и мон

тажные принадлежности к ним

по заказу

Модули для подключения датчиков и модули выходных сигналов

71001361, 71123799, 51517464, 71023000, 71035183, 51518002, 51517465, 51518003, 71075226, 51517466, 51517467, 51517468, 51517469, 51518004, 51518005, 51518006, 51518007, 51517481, 51517482, 51517487, 51517489, 51517490, 51517491, 51517498

по заказу

Растворы для проведения калориметрической реакции и калибровки анализатора CY80XX, вода для калибровки анализатора CA80SI с содержанием SiO2 0 мкг/л код заказа CY80SI-AH+TA, вода для калибровки анализатора CA80HA с содержанием СаСО3 0 мкг/л, код заказа CY80HA--22+TA

-

по заказу

Измерительные кабели CYK10, CYK11, CYK12, CYK20, CYK71, CYK81c коммутационными коробками 50003993, 50005276, 51518610, 51518609, 50001054, 51500832, 51503632, 50003991, 50003987, 50005181, 71130361, 71145499, 71145498

-

по заказу

Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием

-

-

Руководство по эксплуатации

-

1 экз.

Методика поверки

1 экз.

Наименование характеристик

Значение

Диапазон показаний SiO2, мкг/дм³

от 0,5 до 10

Диапазон измерений SiO2, мкг/дм³:

CA80SI AAAH

от 10 до 200

CA80SI AAAJ

от 50 до 5000

Пределы допускаемой приведенной погрешности, %

±5

в диапазонах измерений от 10 до 100 мг/дм³ включ. св. 50 до 100 мг/дм³ включ.

Пределы допускаемой относительной погрешности, %

±5

в диапазонах измерений от 100 до 200 мг/дм³ включ. св. 100 до 5000 мг/дм³ включ.

Диапазон температуры анализируемой среды, °С

от +5 до +45

Максимальное давление анализируемой среды, МПа

0,5

Наименование характеристики

Значение

Диапазон измерений CaCO3 ( жесткости воды)*, мг/дм³

от 0,3 до 80

Пределы допускаемой приведенной погрешности, %

±3

Диапазон температуры анализируемой среды, °С

от +4 до +40

Максимальное давление анализируемой среды, МПа

0,5

Примечание - *Пересчет массовой концентрации CaCO3 в ° Ж по ГОСТ 52029-2003.

Наименование характеристики

Значение

Диапазон измерений p4:

- датчики CPS11D, CPS11E, CPS16D, CPS16E, CPS41D, CPS41E, CPS71D, CPS71E, CPS76D, CPS76E, CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E, CPS471D, CPS441D, CPS491D, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPS341D, CPS34E, CPS31D, CPS31E

от 0 до 14

Пределы допускаемой абсолютной погрешности, рН

±0,05

Диапазон компенсации температуры анализируемой среды, °С:

- датчики CPS11D, CPS11E, CPS41D, CPS41E, CPS76D, CPS76E, CPS16D, CPS16E

от -15 до +135

- датчики CPS171D, CPS61E

от 0 до +140

- датчики CPS91D, CPS91E, CPS96D, CPS96E

от 0 до +110

- датчики CPS71D, CPS71E, CPS341D, CPS34E

от 0 до +140

- датчики CPF81D, CPF81E, CPS441D, CPS471D, CPS491D

от 0 до +110

- датчики CPS97D, CPS97E

от -15 до +110

- датчики CPS47D, CPS47E, CPS77D, CPS77E

от -15 до +135

- датчики CPS31D, CPS31E

от 0 до +80

Максимальное давление анализируемой среды, МПа: - датчики CPS11D, CPS11E, CPS16D, CPS16E

1,6

- датчики CPS71D, CPS71E, CPS441D, CPS471D, CPS491D, CPF81D, CPF81E

1,0

- датчики CPS31D, CPS31E

0,4

- датчики CPS91D, CPS91E, CPS96D, CPS96E, CPS76D, CPS76E

1,3

- датчик CPS341D, CPS34E

0,6

- датчики CPS171D, CPS61E

0,7

- датчики CPS41D, CPS41E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E

1,1

Наименование характеристики

Значение

Диапазоны измерений ОВП с датчиками CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E, мВ

от -1500 до +1500

Пределы допускаемой абсолютной погрешности, мВ:

- датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E

±5

Диапазон компенсации температуры анализируемой среды, °С:

- датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D,

CPS72E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E

от -15 до +135

- датчики CPF82D, CPF82E, CPS92D, CPS92E

от 0 до +110

Максимальное давление анализируемой среды, МПа: - датчики CPS12D, CPS12E

0,6

- датчики CPS42D, CPS42E

1

- датчики CPS72D, CPS72E

1,0

- датчики CPS92D, CPS92E, CPS76D, CPS96D, CPS96E

1,3

- датчики CPF82D, CPF82E

1,0

Наименование характеристики

Значение

Диапазон показаний массовой концентрации растворенного кислорода, мг/дм³:

- датчики COS22D, COS22E

от 0,001 до 2

от 0,01 до 20

- датчики COS51D, COS51E

от 0,01 до 100

- датчики COS61D, COS61E

от 0,01 до 20

- датчики COS81D, COS81E

от 0,004 до 30

Диапазон измерений массовой концентрации растворенного кислорода, мг/дм³:

- датчики COS22D, COS22E

от 0,01 до 2

от 0,01 до 20

- датчики COS51D, COS51E

от 0,01 до 20

- датчики COS61D, COS61E

от 0,01 до 20

- датчики COS81D, COS81E

от 0,01 до 20

Пределы допускаемой приведенной погрешности, %:

- датчики COS22D, COS22E, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E

±3

в диапазоне измерений от 0,01 до 2 мг/дм³

Пределы допускаемой относительной погрешности, %:

- датчик COS22D, COS22E, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E

±3

в диапазоне измерений

Наименование характеристики

Значение

от 2 до 20 мг/дм³

Диапазон компенсации температуры анализируемой среды, °С: - датчики COS22D, COS22E

от -5 до +135

- датчики COS51D, COS51E, COS61D, COS61E

от -5 до +50

- датчики COS81D, COS81E

от -10 до +80

Максимальное давление анализируемой среды, МПа: - датчики COS22D, COS22E

1,2

- датчики COS51D, COS51E, COS61D, COS61E

1,0

- датчики COS81D, COS81E

1,3

CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E

Наименование характеристики

Значение

Диапазоны измерений удельной электрической проводимости (УЭП) См/м:

- датчики CLS15D, CLS15E

от 4-10^-6 до 2-10^-3

от 1-10^-5 до 2-10^-2

- датчики CLS16D, CLS16E

от 4-10^-6 до 5-10^-2

- датчики CLS21D, CLS21E

от 1-10^-3 до 2

- датчики CLS50D, CLS50E, CLS54D, CLS54E

от 2-10^-4 до 200

- датчики CLS82D, CLS82E

от 1-10^-4 до 50

Пределы допускаемой приведенной погрешности, %: - датчики CLS15D, CLS15E

±3

в диапазоне

от 4-10^-6 до 1-10^-4 См/м

- датчики CLS16D, CLS16E

±3

в диапазоне

от 4-10^-5 до 1-10^-4 См/м

Пределы допускаемой относительной погрешности, %: - датчики CLS15D, CLS15E

±3

в диапазонах

(св. 1-10^-4 до 2-10^-2 включ.) См/м (св. 1-10^-4 до 2-10^-3 включ.) См/м

- датчики CLS21D, CLS21E

±3

в диапазоне от 1-10^-3 до 2 См/м

- датчики CLS50D, CLS50E, CLS54D, CLS54E

± 3

в диапазоне

от 2-10^-4 до 200 См/м

- датчики CLS82D, CLS82E

± 3

в диапазоне от 1 -10^-4 до 50 См/м

Диапазон компенсации температуры анализируемой среды, °С:

- датчики CLS15D, CLS15E

от -20 до +140

- датчики CLS16D, CLS16E

от -5 до +150

- датчики CLS21D, CLS21E

от -20 до +135

- датчики CLS50D, CLS50E

от -20 до +180

- датчики CLS54D, CLS54E

от -10 до +150

- датчики CLS82D, CLS82E

от -5 до +120

Максимальное давление анализируемой среды, МПа:

- датчики CLS15D, CLS15E, CLS16D, CLS16E, CLS54D, CLS54E

1,2

- датчики CLS21D, CLS21E, CLS82D, CLS82E

1,6

- датчики CLS50D, CLS50E

2,0

Наименование характеристики

Значение

Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм³:

- датчик CAS51D-A2, размер кюветы 2 мм

от 0,1 до 50

- датчик CAS51D-A1, размер кюветы 8 мм

от 0,01 до 20

Пределы допускаемой погрешности: абсолютной, мг/дм³:

- датчик CAS51D-A2

±0,2

в диапазоне от 0,1 до 10,0 мг/дм³

- датчик CAS51D-A1

±0,04

в диапазоне от 0,01 до 2,00 мг/дм³

приведенной, %:

- датчик CAS51D-A2

±2

в диапазоне св. 10 до 50 мг/дм³ включ.

- датчик CAS51D-A1

±2

в диапазоне

св. 2,0 до 20,0 мг/дм³ включ.

Диапазон показаний химического потребления кислорода, мгО2/дм³:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 0,15 до 1,5

- датчик CAS51D-**C2, размер кюветы 8 мм

от 0,75 до 7,5

- датчик CAS51D-**C3, размер кюветы 2 мм

от 2,5 до 20

Диапазон измерений химического потребления кислорода, мгО2/дм³:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 1,5 до 75

- датчик CAS51D-**C2, размер кюветы 8 мм

от 7,5 до 370

- датчик CAS51D-**C3, размер кюветы 2 мм

от 20 до 1000

Пределы допускаемой приведенной погрешности, %

±2

Диапазон показаний массовой концентрации общего органического углерода, мг/дм³:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 0,06 до 0,6

- датчик CAS51D-**C2, размер кюветы 8 мм

от 0,3 до 3

- датчик CAS51D-**C3, размер кюветы 2 мм

от 0,9 до 8

Диапазон измерений массовой концентрации общего органического углерода, мг/дм³:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 0,6 до 30

- датчик CAS51D-**C2, размер кюветы 8 мм

от 3 до 150

- датчик CAS51D-**C3, размер кюветы 2 мм

от 8 до 410

Пределы допускаемой приведенной погрешности, %

±2

Диапазон температуры анализируемой среды, °С

от 5 до 50

Диапазон давления анализируемой среды, МПа

от 0,05 до 1

Наименование характеристики

Значение

Диапазон измерений массовой концентрации взвешенных веществ (по каолину), г/дм³:

- датчик CUS52D

от 0 до 0,6

- датчики CUS51D, CUS50D

от 0 до 4

Пределы допускаемой приведенной погрешности измерений массовой концентрации взвешенных веществ, %

±8

в диапазоне от 0 до 0,6 г/дм³

Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ по каолину, %:

-датчики CUS51D, CUS50D

±8

в диапазоне от 0,6 до 4 г/дм³

Диапазон показаний мутности, ЕМФ:

- датчик CUS51D

от 0 до 10000

Диапазон измерений мутности, ЕМФ:

- датчики CUS51D, CUS52D, CUS50D

от 0 до 4000

Пределы допускаемой приведенной погрешности, %:

- датчики CUS51D, CUS52D, CUS50D

±4

в диапазоне от 0 до 10 ЕМФ

Пределы допускаемой относительной погрешности, %:

- датчики CUS51D, CUS52D, CUS50D

±4

в диапазоне св. 10 до 4000 ЕМФ включ.

Диапазон температуры анализируемой среды, °С:

- датчик CUS52D

от 0 до +55

- датчик CUS51D

от -5 до +50

- датчик CUS50D

от -20 до +85

Диапазон давления анализируемой среды, МПа:

- датчики CUS52D, CUS51D, CUS50D

от 0,05 до 1

Наименование характеристики

Значение

Диапазоны измерений массовой концентрации свободного хлора, мг/дм³:

- датчик CCS142D-G

от 0,01 до 5

- датчик CCS142D-A

от 0,05 до 20

- датчик CCS51D 11 AD

от 0 до 5

- датчик CCS51D 11 BF

от 0 до 20

- датчик CCS51D 11 CJ

от 0 до 200

Пределы допускаемой приведенной погрешности измерений содержания свободного хлора, %

-датчик CCS'1420-А

±10

в диапазоне от 0,02 до 0,2 мг/дм³

- датчик CCS142D-G

±10

в диапазоне от 0,05 до 0,5 мг/дм³

• - датчик CCS51D 11 AD

• - датчик CCS51D 11 BF

• - датчик CCS51D 11 CJ

±10

в диапазоне от 0 до 0,2 мг/дм³

Пределы допускаемой относительной погрешности измерений содержания свободного хлора, %

- датчик CCS142D^

±10

в диапазоне св. 0,2 до 5 мг/дм³ включ.

- датчик CCS142D-G

±10

в диапазоне св. 0,5 до 5 мг/дм³ включ. ±5

в диапазоне cb. 5 до 20 мг/дм³ включ.

- датчик CCS51D 11 AD

±10

в диапазоне св. 0,2 до 5 мг/дм³ включ.

- датчик CCS51D 11 BF

±5

в диапазоне св. 5 до 20 мг/дм³ включ.

- датчик CCS51D 11 CJ

±5

в диапазоне св. 5 до 200 мг/дм³ включ.

Диапазон компенсации температуры анализируемой среды, °С:

- датчик CCS142D-G

от +2 до +45

- датчик CCS142D-A

от +2 до +45

- датчик CCS51D

от 0 до +55

Максимально допустимое давление анализируемой среды, МПа

0,1

Диапазоны показаний массовой концентрации диоксида хлора, мг/дм³:

- датчик CCS50D-**AD

от 0,0007 до 5

- датчик CCS50D-**BF

от 0,004 до 20

- датчик CCS50D-**CJ

от 0,025 до 200

Диапазон компенсации температуры анализируемой среды, °С

от 0 до +55

Максимально допустимое давление анализируемой среды, МПа

0,1

Наименование характеристики

Значение

Диапазоны измерений массовой концентрации свободного хлора, мг/дм³:

- датчик CCS142D-G

от 0,01 до 5

- датчик CCS142D-A

от 0,05 до 20

- датчик CCS51D 11 AD

от 0 до 5

- датчик CCS51D 11 BF

от 0 до 20

- датчик CCS51D 11 CJ

от 0 до 200

Пределы допускаемой приведенной погрешности измерений содержания свободного хлора, %

-датчик CCS'1420-А

±10

в диапазоне от 0,02 до 0,2 мг/дм³

- датчик CCS142D-G

±10

в диапазоне от 0,05 до 0,5 мг/дм³

• - датчик CCS51D 11 AD

• - датчик CCS51D 11 BF

• - датчик CCS51D 11 CJ

±10

в диапазоне от 0 до 0,2 мг/дм³

Пределы допускаемой относительной погрешности измерений содержания свободного хлора, %

- датчик CCS142D^

±10

в диапазоне св. 0,2 до 5 мг/дм³ включ.

- датчик CCS142D-G

±10

в диапазоне св. 0,5 до 5 мг/дм³ включ. ±5

в диапазоне cb. 5 до 20 мг/дм³ включ.

- датчик CCS51D 11 AD

±10

в диапазоне св. 0,2 до 5 мг/дм³ включ.

- датчик CCS51D 11 BF

±5

в диапазоне св. 5 до 20 мг/дм³ включ.

- датчик CCS51D 11 CJ

±5

в диапазоне св. 5 до 200 мг/дм³ включ.

Диапазон компенсации температуры анализируемой среды, °С:

- датчик CCS142D-G

от +2 до +45

- датчик CCS142D-A

от +2 до +45

- датчик CCS51D

от 0 до +55

Максимально допустимое давление анализируемой среды, МПа

0,1

Диапазоны показаний массовой концентрации общего хлора с датчиком CCS120D, мг/дм³

от 0,1 до 10

Диапазон температуры анализируемой среды, °С

от +5 до +45

Максимально допустимое давление, МПа

0,1

Наименование характеристики

Значение

Напряжение электрического питания:

• - напряжение переменного тока, В

• - напряжение постоянного тока, В

220^

24

- частота переменного тока, Гц

50 ± 1

Условия эксплуатации:

- температура окружающей среды, °C

от 5 до 40

- относительная влажность (без конденсации) при температуре +25 ^ОС, %

от 10 до 95

- атмосферное давление, МПа

от 0,05 до 0,1

Примечание - Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации анализаторов жидкости.
