Номер по Госреестру СИ: 76342-19
76342-19 Преобразователи вибрации
(STT41-Ex)
Назначение средства измерений:
Преобразователи вибрации STT41-Ex (далее по тексту - преобразователи) предназначены для преобразований механических колебаний в выходные аналоговые сигналы напряжения постоянного тока или силы постоянного тока.

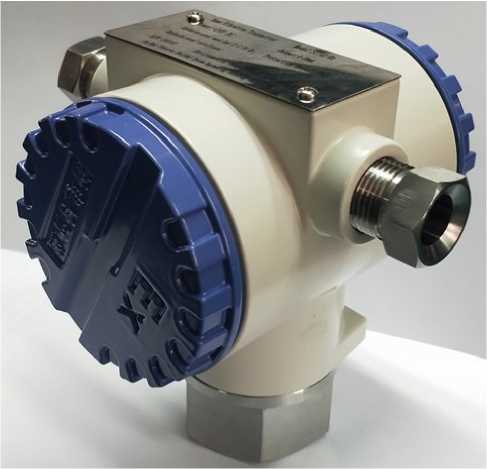

Внешний вид.
Преобразователи вибрации
Рисунок № 1
Общие сведения
Дата публикации - 30.07.2021
Срок свидетельства - 04.10.2024
Номер записи - 173948
ID в реестре СИ - 891938
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод. STT41-Ex, WF-4000, STT41-Ex,
Производитель
Изготовитель - Фирма "Far East Vibration (Beijing) System Engineering Technology Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 915
Выдано извещений - 0
Кол-во периодических поверок - 581
Кол-во средств измерений - 600
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1094 дн.
Приказы РСТ, где упоминается данный тип СИ
№2344 от 2019.10.04 Об утверждении типов средств измерений
№1466 от 2021.07.23 О внесении изменений в сведения об утвержденном типе средств измерений
Наличие аналогов СИ: Преобразователи вибрации (STT41-Ex)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
76342-19 Преобразователи вибрации (STT41-Ex) Фирма "Far East Vibration (Beijing) System Engineering Technology Co., Ltd." (КИТАЙ ) |
50585-12 Аппаратура (Вибробит 100) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Кто поверяет Аппаратура (Вибробит 100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 334 | 334 | 0 | 0 | 334 | 334 | 0 | |||
| ООО "АСУ ПРО" (RA.RU.310446) | 316 | 0 | 316 | 0 | 316 | 0 | 316 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 243 | 0 | 243 | 0 | 243 | 0 | 243 | |||
| ООО "НМОП" (RA.RU.311359) | 21 | 0 | 21 | 0 | 21 | 0 | 21 |
Стоимость поверки Аппаратура (Вибробит 100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе преобразователя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе №1 «Краткое описание» руководства по эксплуатации.Нормативные и технические документы
Принцип действия преобразователей основан на измерении уровня и частоты возникновения абсолютной вибрации контролируемого объекта, как самостоятельно, так и в составе автоматизированных систем вибродиагностики и виброзащиты механизмов, совершающих вращательные и возвратно-поступательные движения, и преобразовании механических колебаний в пропорциональные выходные аналоговые сигналы напряжения постоянного тока или силы постоянного тока.
По типу параметра регистрации преобразователь является изделием, измеряющим виброскорость.
Преобразователи состоят из следующих частей, расположенных в едином корпусе: датчика вибрации, материнской платы для регулирования и преобразования сигнала и детали нагрева.
Корпус преобразователей выполнен из литого алюминия, нижняя неподвижная часть выполнена из нержавеющей стали, а впускное соединение - из нержавеющей стали.
Заводской номер наносится на маркировочную табличку методом штамповки в виде цифрового кода.
Общий вид преобразователей представлен на рисунке 1.
Нанесение знака поверки на приборы не предусмотрено.
Пломбирование преобразователей не предусмотрено.
Рисунок 1 - Общий вид преобразователей
Программное обеспечение отсутствует.
Таблица 3 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь вибрации STT41-Ex |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 1 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Диапазон преобразований среднеквадратического значения виброскорости, мм/с:
|
от 0 до 50,8 от 0 до 50,8 |
|
Диапазон выходного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Номинальный коэффициент масштабного преобразования среднеквадратического значения виброскорости на базовой частоте 80 Гц для выходного сигнала силы постоянного тока, мА/(мм^с-1) |
0,315 |
|
Пределы допускаемого отклонения коэффициента преобразования среднеквадратического значения виброскорости для выходного сигнала силы постоянного тока, % |
±5 |
|
Диапазон выходного сигнала напряжения постоянного тока, В |
от 1 до 5 |
|
Номинальный коэффициент масштабного преобразования среднеквадратического значения виброскорости на базовой частоте 80 Гц для выходного сигнала напряжения постоянного тока, В/(мм^с-1) |
0,079 |
|
Пределы допускаемого отклонения коэффициента преобразования среднеквадратического значения виброскорости для выходного сигнала напряжения постоянного тока, % |
±5 |
|
Неравномерность амплитудно-частотной характеристики, дБ:
|
±3 ±3 |
|
Нелинейность амплитудной характеристики на базовой частоте 80 Гц, % |
±3 |
|
Относительный коэффициент поперечного преобразования, % |
±10 |
Таблица 2 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 21,6 до 26,4 |
|
Рабочие условия измерений: -температура окружающего воздуха, °С -относительная влажность окружающего воздуха, % |
от -52 до +40 до 95 |
|
Габаритные размеры (длинахтолщинахвысота), мм, не более |
132х117х134 |
|
Маркировка взрывозащиты |
ExdIICT4Gb |
|
Масса, кг, не более |
2 |
|
Средняя наработка на отказ, ч |
500000 |
|
Средний срок службы, лет |
20 |
