Наименование

Обозначение

Количество

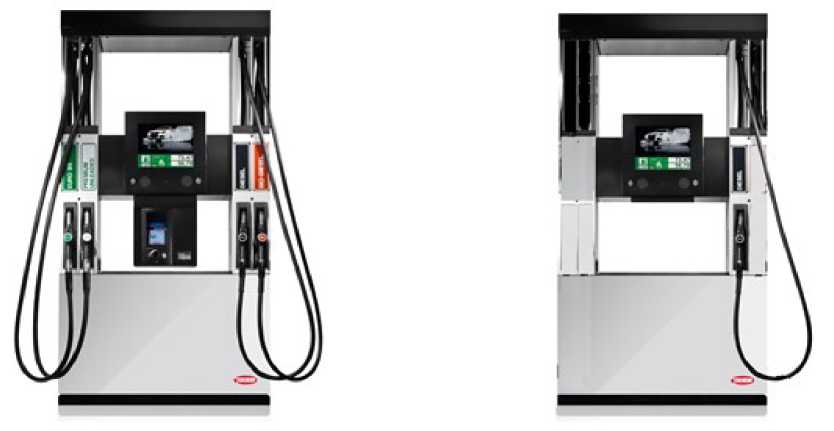

Колонка топливораздаточная

Quantium ХХХХ (Модификация по заказу)

1 шт.

Комплект эксплуатационных документов

-

1 компл.

Наименование характеристики

Значение

1

2

Номинальный объемный расход ЖМТ через один раздаточный рукав (±10) %, дм³/мин (л/мин)

40±4

80±8

130±13

160±16

Наименьший объемный расход, дм³/мин (л/мин)

5

8

10

10

Минимальный объем дозы выдачи, дм³ (л)

2

5

10

10

Пределы   допускаемой   основной   относительной

погрешности измерений объема ЖМТ, при температуре окружающей среды и ЖМТ (20 ± 5) °С, %

±0,25

Пределы допускаемой основной относительной погрешности измерений минимальной дозы выдачи ЖМТ, при температуре окружающей среды и ЖМТ (20 ± 5) °С, %

±0,5

Наибольшее допускаемое изменение действительных значений   относительной   погрешности,   вызванное

изменением температуры окружающего среды и ЖМТ, отличной (20+5) °С, в диапазоне температур рабочих условий эксплуатации, %, не более

±0,25

1

2

Пределы допускаемой относительной погрешности ТРК, настроенной на отпуск доз по средней температуре ЖМТ в сезон, при фактической температуре ЖМТ, отличной от средней температуры ЖМТ в сезон, %:

- не более 5 ^оС

±0,25

- более 5 ^оС

±0,3

Сходимость показаний, %, не более

|0,25|

Наименование характеристики

Значение

Максимальное давление, МПа

0,05

Верхний предел показаний счетчика разового учета (по заказу):

• - объема разовой дозы, дм³ (л):

• - цены¹⁾ за 1 дм³ (л), руб.

• - стоимости отпущенной дозы¹^ руб.

9999,99 (99999,99)

99,99 (999,99)

9999,99 (99999,99)

Верхний предел показаний указателя суммарного учета, дм^{3 (л)}

999 999²⁾

• ¹⁾ - В строках индикации цены и стоимости отпущенного ЖМТ возможен перенос запятой в зависимости от денежной единицы страны, в которой будет эксплуатироваться установка.

• 2) - По заказу дополнительно может быть установлен отдельный счетчик суммарного объема отпущенного ЖМТ с емкостью отсчетного устройства 9999999 дм³ (л)

Длина раздаточного рукава, м, не менее

3,8

Количество видов ЖМТ

от 1 до 5

Параметры электропитания от сети переменного тока:

• - напряжение (для электродвигателя насоса), В

• - частота, Гц

от 195,5 до 253 (от 323 до 418)

от 49 до 51

Потребляемая мощность, кВ-А, не более

2,5

Рабочие условия эксплуатации:

• - температура окружающей среды, ^оС

• - температура выдаваемого ЖМТ, ^оС:

• - бензин

• - дизельное топливо

• - относительная влажность окружающего воздуха, %

от -40 до +55

от -40 до +35 от -40³⁾ до +55

от 30 до 100

³⁾ - или температуры помутнения или кристаллизации дизельного топлива

Маркировка взрывозащиты

II Gb IIA T3 X. Маркировка Ех компонентов ТРК в соответствии с сертификатом Ех

Модификация

Количество видов ЖМТ

Количество раздаточных рукавов

Количество колонн (для модульной конструкции)

Габаритные размеры (Д х Ш х В), мм, не более

Масса, кг, не более

1

2

3

4

5

6

Q110 SD 1-1

1

1

509 х 427 х 2123

150

Q110 SD 1-2

1

2

509 х 427 х 2123

150

Q110 SD HS 1-1

1

1

509 х 427 х 2123

150

Q110 SD VHS 1-2

1

2

509 х 427 х 2123

150

Q210 SD 1-1

1

1

673 х 427 х 2410

200

Q210 SD 1-2

1

2

673 х 427 х 2410

200

Q210 DD 1-2

1

2

673 х 427 х 2410

200

Q210 DD 2-2

1 - 2

2

673 х 427 х 2410

200

Q210 SD HS 1-1

1

1

673 х 427 х 2410

200

Q210 SD HS 1-2

1

2

673 х 427 х 2410

200

Q210 DD HS 2-2

1 - 2

2

673 х 427 х 2410

200

Q210 SD HSM 1-1

1

1

673 х 427 х 2410

200

Q210 SD HSM 1-2

1

2

673 х 427 х 2410

200

Q210 DD HSM 2-2

1 - 2

2

673 х 427 х 2410

200

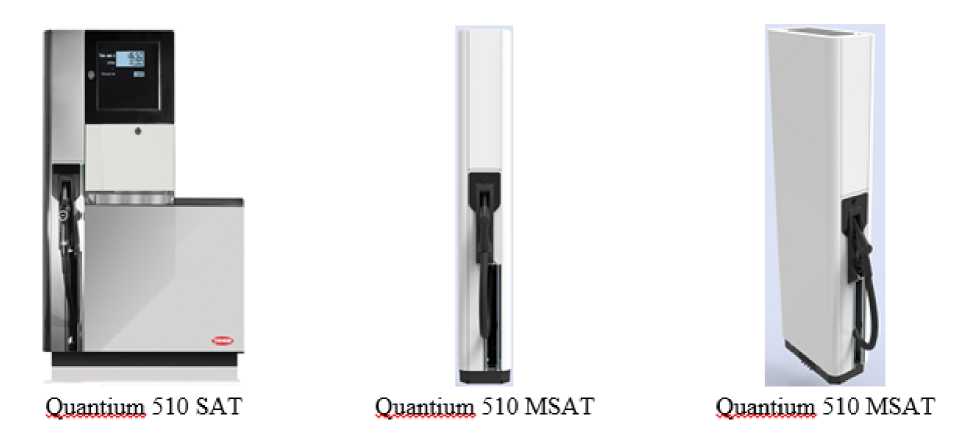

Q210 SAT

1

1

673 х 427 х 2410

100

Q310 SD 1-1

1

1

831 х 520 х 2437

360

Q310 SD 1-2

1

2

831 х 520 х 2437

360

Q310 DD 1-2

1

2

831 х 520 х 2437

360

Q310 SD 2-2

1 - 2

2

831 х 520 х 2437

360

Q310 DD 2-2

1 - 2

2

831 х 520 х 2437

360

Q310 DD 2-4

1 - 2

4

831 х 520 х 2437

360

Q310 SD HS 1-1

1

1

831 х 520 х 2437

360

Q310 SD HS 1-2

1

2

831 х 520 х 2437

360

Q310 DD HS 1-2

1

2

831 х 520 х 2437

360

Q310 SD HS 2-2

1 - 2

2

831 х 520 х 2437

360

Q310 DD HS 2-2

1 - 2

2

831 х 520 х 2437

360

Q310 SD VHS 1-1

1

1

831 х 520 х 2437

360

Q310 SD VHS 1-2

1

2

831 х 520 х 2437

360

Q310 DD VHS 1-2

1

2

831 х 520 х 2437

360

Q310 SD VHS 2-2

1 - 2

2

831 х 520 х 2437

360

Q310 DD VHS 2-2

1 - 2

2

831 х 520 х 2437

360

Q310 SD VHSM 1-1

2

2

831 х 520 х 2437

360

Q310 SD VHSM 1-2

1

2

831 х 520 х 2437

360

Q310 SD VHSM 2-2

1 - 2

2

831 х 520 х 2437

360

Q310 SD UHS 1-1

1

1

831 х 520 х 2437

360

Q310 SAT

1

1

831 х 520 х 2437

150

Q410 1-2

1

2

1250х620х

2389

400

1

2

3

4

5

6

Q410 2-2

2

2

-

1250х620х2389

450

Q410 2-4

2

4

1250х620х2389

500

Q410 3-3

3

3

1250х620х2389

550

Q410 3-6

3

6

1250х620х2389

550

Q410 4-4

4

4

1250х620х2389

600

Q410 4-8

4

8

1250х620х2389

660

Q410 HS 1-2

1

2

1250х620х2389

400

Q410 HS 2-2

2

2

1250х620х2389

450

Q410 HS 2-4

2

4

1250х620х2389

500

Q410 HS 3-6

3

6

1250х620х2389

550

Q410 HS 4-8

4

8

1250х620х2389

660

Q410 VHS 1-1

1

1

1250х620х2389

400

Q410 VHS 1-2

1

2

1250х620х2389

500

Q410 VHS 2-4

2

4

1250х620х2389

550

Q410 VHSM 1-1

1

1

1250х620х2389

400

Q410 VHSM 1-2

1

2

1250х620х2389

500

Q410 SAT

1

1

1250х620х2389

250

Q510 1-1

1

1

995 х 520 х 1781

220

Q510 1-2

1

2

1158х520х1781

220

Q510 2-2

2

2

1158х520х1781

400

Q510 2-4

2

4

1158х520х1781

450

Q510 3-3

3

3

1551х 520х1781

550

Q510 3-6

3

6

1551х 520х1781

650

Q510 4-4

4

4

1945 х 520х1781

650

Q510 4-8

4

8

1945 х 520х1781

800

Q510 5-5

5

5

2340х 520х1781

750

Q510 5-10

5

10

2340х 520х1781

860

Q510 HS 1-1

1

1

995 х 520 х 1781

220

Q510 HS 1-2

1

2

1158х520х1781

220

Q510 HS 2-2

2

2

1158х520х1781

400

Q510 HS 2-4

2

4

1158х520х1781

450

Q510 HS 3-3

3

3

1551х 520х1781

550

Q510 HS 3-6

3

6

1551х 520х1781

650

Q510 HS 4-4

4

4

1945 х 520х1781

650

Q510 HS 4-8

4

8

1945 х 520х1781

800

Q510 HS 5-5

5

5

2340х 520х1781

750

Q510 HS 5-10

5

10

2340х 520х1781

860

Q510 HS 5-8

5

8

2175 х 520х1781

750

Q510 VHS 1-1

1

1

995 х 520 х 1781

220

Q510 VHS 1-2

1

2

1158х520х1781

300

Q510 VHS 2-4

2

4

1158х520х1781

550

Q510 VHS 3-6

3

6

1551х 520х1781

700

1

2

3

4

5

6

Q510 VHS 4-4

4

4

-

1620х 520х1781

750

Q510 VHS 4-8

4

8

1945 х 520х1781

800

Q510 VHSM 1-1

1

1

995 х 520 х 1781

300

Q510 VHSM 1-2

1

2

995 х 520 х 1781

350

Q510 VHSM 4-4

4

4

1945 х 520х1781

800

Q510 HSM 1-1

1

1

995 х 520 х 1781

250

Q510 HSM 1-2

1

2

995 х 520 х 1781

250

Q510 HSM 5-8

5

8

2175 х 520х1781

800

Q510 SVHS 3-4

3

4

1389х 520х1781

700

Q510 SVHS 4-6

4

6

1782х 520х1781

800

Q510 SVHS 5-8

5

8

-

2175 х 520х1781

860

Q510 SVHSM 5-5

5

5

-

2175 х 520х1781

800

Q510 SAT

1

1-2

-

995 х 520 х 1781

200

Q510 MSAT

1

1

-

263 х 520 х 1781

100

Q510 M FHR 1-1-1

1

1

1

995 х 520 х 1781

220

Q510 M FHR 1-2-1

1

2

1

995 х 520 х 1781

220

Q510 M FHR 2-2-2

2

2

2

1158х520х1781

400

Q510 M FHR 2-2-1

2

2

1

995 х 520 х 1781

350

Q510 M FHR 2-4-2

2

4

2

1158х520х1781

450

Q510 M FHR 3-4-2

3

4

2

1389х 520х1781

500

Q510 M FHR 3-3-3

3

3

3

1551х 520х1781

550

Q510 M FHR 3-6-3

3

6

3

1551х 520х1781

650

Q510 M FHR 4-4-4

4

4

4

1945 х 520х1781

650

Q510 M FHR 4-8-4

4

8

4

1945 х 520х1781

800

Q510 M FHR 5-5-5

5

5

5

2340х 520х1781

750

Q510 M FHR 5-10-5

5

10

5

2340х 520х1781

860

Q510 M FHR HS 1-1-1

1

1

1

995 х 520 х 1781

220

Q510 M FHR HS 1-2-1

1

2

1

995 х 520 х 1781

220

Q510 M FHR HS 2-2-2

2

2

2

1158х520х1781

400

Q510 M FHR HS 2-2-1

2

2

1

995 х 520 х 1781

350

Q510 M FHR HS 2-4-2

2

4

2

1158х520х1781

450

Q510 M FHR HS 3-4-2

3

4

2

1389х 520х1781

500

Q510 M FHR HS 3-3-3

3

3

3

1551х 520х1781

550

Q510 M FHR HS 3-6-3

3

6

3

1551х 520х1781

650

Q510 M FHR HS 4-4-4

4

4

4

1945 х 520х1781

650

Q510 M FHR HS 4-8-4

4

8

4

1945 х 520х1781

800

Q510 M FHR HS 5-5-5

5

5

5

2340х 520х1781

750

Q510 M FHR HS 5-10-5

5

10

5

2340х 520х1781

860

Q510 M FHR HS 5-8-4

5

8

4

2175 х 520х1781

800

Q510 M FHR VHS 1-1-1

1

1

1

995 х 520 х 1781

450

Q510 M FHR VHS 2-2-1

2

2

1

995 х 520 х 1781

450

Q510 M FHR VHS 1-2-2

1

2

2

1158х520х1781

500

1

2

3

4

5

6

Q510 M FHR VHS 2-2-2

2

2

2

1158х520х1781

600

Q510 M FHR VHS 2-4-2

2

4

2

1158х520х1781

600

Q510 M FHR VHS 4-4-2

4

4

2

1620х 520х1781

700

Q510 M FHR SVHS 2-2-2

2

2

2

1158х520х1781

600

Q510 M FHR SVHS 3-3-3

3

3

3

1551х 520х1781

600

Q510 M FHR SVHS 3-4-2

3

4

2

1389х 520х1781

500

Q510 M FHR SVHS 4-4-4

4

4

4

1945 х 520х1781

650

Q510 M FHR SVHS 4-6-3

4

6

3

1782х 520х1781

800

Q510 M FHR SVHS 5-8-4

5

8

4

2175 х 520х1781

800

Q510 M FHR HSM 1-1-1

1

1

1

995 х 520 х 1781

220

Q510 M FHR HSM 1-2-1

1

2

1

995 х 520 х 1781

220

Q510 M FHR HSM 5-8-4

5

8

4

2175 х 520х1781

800

Q510 M FHR VHSM 1-1-1

1

1

1

995 х 520 х 1781

450

Q510 M FHR VHSM 2-2-1

2

2

1

995 х 520 х 1781

450

Q510 M FHR VHSM 2-4-2

2

4

2

1158х520х1781

600

Q510 M FHR SVHSM 5-5

4

5

5

4

2175 х 520х1781

700

Q510 M SHR 1-1-1

1

1

1

1011х 520х2050

200

Q510 M SHR 1-2 -1

1

2

1

1011х 520х2050

200

Q510 M SHR 2-2-2

2

2

2

1151х 520х2050

270

Q510 M SHR 2-4-2

2

4

2

1151х 520х2050

270

Q510 M SHR 3-3-3

3

3

3

1522х 520х2050

300

Q510 M SHR 3-6-3

3

6

3

1522х 520х2050

355

Q510 M SHR 4-4-4

4

4

4

1893 х 520х2050

380

Q510 M SHR 4-8-4

4

8

4

1893 х 520х2050

450

Q510 M SHR 5-5-5

5

5

5

2288х520х2050

490

Q510 M SHR 5-10-5

5

10

5

2288х520х2050

550

Q510 M SHR HS 1-1-1

1

1

1

1011х 520х2050

200

Q510 M SHR HS 1-2-1

1

2

1

1011х 520х2050

200

Q510 M SHR HS 2-2-2

2

2

2

1051х 520х2050

270

Q510 M SHR HS 2-2-1

2

2

1

1011х 520х2050

270

Q510 M SHR HS 2-4-2

2

4

2

1151х 520х2050

270

Q510 M SHR HS 3-4-2

3

4

2

1389х 520х2050

300

Q510 M SHR HS 3-3-3

3

3

3

1522х 520 х 2050

300

Q510 M SHR HS 3-6-3

3

6

3

1522х 520х2050

355

Q510 M SHR HS 4-4-4

4

4

4

1893 х 520х2050

380

Q510 M SHR HS 4-8-4

4

8

4

1893 х 520х2050

450

Q510 M SHR HS 5-8-4

5

8

4

2175 х 520х2050

490

Q510 M SHR VHS 1-1-1

1

1

1

1011х 520х2050

250

Q510 M SHR VHS 2-2-1

2

2

1

1011х 520х2050

270

Q510 M SHR VHS 1-2-2

1

2

2

1151х 520х2050

270

Q510 M SHR VHS 2-2-2

2

2

2

1011х 520х2050

270

Q510 M SHR VHS 2-4-2

2

4

2

1151х 520х2050

270

1

2

3

4

5

6

Q510 M SHR VHS 4-4-2

4

4

2

1620х 520х2050

380

Q510 M SHR SVHS 2-2-2

2

2

2

1051х 520х2050

300

Q510 M SHR SVHS 3-3-3

3

3

3

1522х 520 х 2050

350

Q510 M SHR SVHS 3-4-2

3

4

2

1522х 520 х 2050

350

Q510 M SHR SVHS 4-4-4

4

4

4

1893х 520 х 2050

380

Q510 M SHR SVHS 4-6-3

4

6

3

1782х 520х2050

400

Q510 M SHR SVHS 5-8-4

5

8

4

2288х 520 х 2050

490

Q510 M SHR HSM 1-1-1

1

1

1

1011х 520х2050

250

Q510 M SHR HSM 1-2-1

1

2

1

1011х 520х2050

250

Q510 M SHR HSM 5-8-4

5

8

4

2288х 520 х 2050

490

Q510 M SHR VHSM 1-1-1

1

1

1

1011х 520х2050

250

Q510 M SHR VHSM 2-2-1

2

2

1

1011х 520х2050

300

Q510 M SHR VHSM 2-4-2

2

4

2

1151х 520х2050

300

Q510 M SHR SVHSM 5-5

4

5

5

4

2288х 520 х 2050

490
