Номер по Госреестру СИ: 76502-19
76502-19 Спектрометры оптические эмиссионные с индуктивно связанной плазмой
(SPECTROGREEN)
Назначение средства измерений:
Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTROGREEN (далее - спектрометры) предназначены для измерения массовой концентрации химических элементов при анализе жидкостей.
Внешний вид.
Спектрометры оптические эмиссионные с индуктивно связанной плазмой
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 28.10.2024
Номер записи - 174358
ID в реестре СИ - 953331
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SPECTROGREEN мод. SPECTROGREEN DSOI,
Производитель
Изготовитель - Фирма "Spectro Analytical Instruments GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2597 от 2019.10.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры оптические эмиссионные с индуктивно связанной плазмой (SPECTROGREEN)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Spectro Analytical Instruments GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13356-92 |
Квантометры, Spectroflame-ICP Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13356-97 01.01.2003 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Spectroflame Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13357-06 01.09.2011 |
Спектрометры, SPECTROTEST, SPECTROTEST CCD Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13357-92 01.01.2002 |
Квантометры, Spectrotest F Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13357-96 01.03.2007 |
Спектрометры, Spectrotest Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13358-06 01.09.2011 |
Спектрометры эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13358-12 02.03.2017 |
Спектрометры эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
13358-17 10.08.2027 |
Спектрометры оптико-эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
13358-92 |
Квантометры, Spectrolab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13358-97 01.01.2008 |
Спектрометры эмиссионные, Spectrolab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15150-96 01.03.2001 |
Анализаторы рентгенофлуоресцентные универсальные, Spectro X-Lab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15722-06 01.09.2011 |
Комплекты аналитические передвижные, SPECTRO (SPECTROMIDEX, SPECTRO iSORT) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15722-96 01.03.2007 |
Комплекты аналитические передвижные, Spectro (Spectro X-Test, Spectro-Port) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
17817-98 01.10.2003 |
Анализаторы, SPECTROMASS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
17818-06 01.09.2011 |
Анализаторы рентгенофлуоресцентные, SPECTRO XEPOS, SPECTRO IQ Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
17818-98 01.04.2009 |
Анализаторы рентгенофлуоресцентные, SPECTRO XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19747-00 01.07.2005 |
Спектрометры эмиссионные, Spectro Ciros Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19747-06 01.09.2011 |
Спектрометры эмиссионные, Spectro Arcos (старое обозначение - Spectro Ciros Vision), Spectro Genesis Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19768-00 01.07.2005 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, Spectro серий 200, 400 мод. 200, 200T, 282T (с мод. 282T-SS, 282T-SST, 284T-SST), 463 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
19769-00 01.07.2005 |
Анализаторы рентгенофлуоресцентные и рентгено-абсорбционные многоканальные энергодисперсионные, Spectro серии 600 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
20786-01 01.02.2006 |
Спектрометры эмиссионные, Spectro GDA Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20786-06 01.09.2011 |
Спектрометры эмиссионные с тлеющим разрядом, Spectro GDA (750, 150) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
27226-04 01.08.2009 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, SPECTRO Phoenix Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
33934-07 01.03.2012 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, SPECTRO Phoenix II Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
49188-12 02.03.2017 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTRO GENESIS, SPECTRO ARCOS, SPECTRO BLUE Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49455-12 10.04.2017 |
Спектрометры рентгено-флуоресцентные энергодисперсионные, SPECTRO MIDEX Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49831-12 11.05.2017 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Spectro IQ II и Spectro XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49878-12 11.05.2017 |
Спектрометры оптические эмиссионные мобильные, SPECTRO iSORT и SPECTRO TEST Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54979-13 30.09.2018 |
Масс-спектрометры с источником индуктивно связанной плазмы, SPECTRO MS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57136-14 14.02.2024 |
Спектрометры оптико-эмиссионные переносные и мобильные, SPECTROiSORT (переносные) и SPECTROTEST (мобильные) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62303-15 12.10.2025 |
Спектрометры рентгенофлуоресцентные мобильные, Spectro xSort Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65071-16 09.09.2026 |
Спектрометры рентгенофлуоресцентные мобильные, SpectroScout Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67359-17 02.05.2027 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTRO Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67372-17 02.05.2027 |
Спектрометры эмиссионные, SpectroCheck Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68346-17 15.08.2027 |
Спектрометры рентгенофлуоресцентные энергодисперсионные настольные, SPECTRO XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69116-17 31.10.2027 |
Спектрометры оптические эмиссионные мобильные, SPECTROPORT Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71034-18 |
Спектрометр оптический эмиссионный с индуктивно связанной плазмой, SPECTRO ARCOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76502-19 28.10.2024 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTROGREEN Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77089-19 |
Спектрометр эмиссионный, SPECTROMAXx LMF15 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80173-20 18.12.2025 |
Спектрометры рентгеновские флуоресцентные , SPECTROCUBE Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80515-20 31.12.2025 |
Спектрометры рентгеновские флуоресцентные , SPECTRO MIDEX Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Спектрометры оптические эмиссионные с индуктивно связанной плазмой (SPECTROGREEN)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры оптические эмиссионные с индуктивно связанной плазмой (SPECTROGREEN)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометр оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Таблица 1 - Идентификационные данные программного обеспечения (в таблице - ПО)
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ICP Analyzer Pro |
|
Номер версии ПО |
- |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам оптическим эмиссионным с индуктивно связанной плазмой SPECTROGREEN Техническая документация фирмы «Spectro Analytical Instruments GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 53-241-2019 «ГСИ. Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTROGREEN. Методика поверки», утвержденному ФГУП «УНИИМ» 24 июня 2019 г.
Основные средства поверки:
-
- ГСО 7877-2000 (массовая концентрация ионов свинца 1,0 г/дм3, относительная погрешность ±1,0 %);
-
- ГСО 7762-2000 (массовая концентрация ионов марганца 1,0 г/дм3, относительная погрешность ±1,0 %);
-
- ГСО 7976-2001 (массовая концентрация ионов мышьяка 0,10 г/дм3, относительная погрешность ±1,0 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «Spectro Analytical Instruments GmbH», Германия
Адрес: Boschtrasse 10 В-47533 Kleve Germany
Телефон: +492821892-0
Web-сайт: http://www.spectro.com
Е-mail: spectro.info@ametek.com
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»)
ИНН 6670040391
Адрес: 620062, г. Екатеринбург, ул. Гагарина, д. 14, оф. 616
Телефон/факс: +7 (343) 376-25-08, +7 (343) 376-25-75
Web-сайт: http://www.spectrots.ru
E-mail: ural@spectro-ts.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
Е-mail: uniim@uniim.ru
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа в ультрафиолетовой и видимой областях спектра. Массовая концентрация элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения от исследуемых элементов и концентрациями этих элементов.
Конструктивно спектрометры выполнены в стационарном настольном исполнении. Спектрометр состоит из следующих основных блоков: источника возбуждения спектра; оптической системы; системы регистрации; системы автоматического управления.
Оптическая система спектрометров имеет круговую конструкцию по схеме Пашена-Рунге с термостабилизацией.
Система регистрации включает полупроводниковые детекторы и электронную систему параллельного считывания.
Система управления на основе персонального компьютера предназначена для автоматического управления спектрометром, процессом измерения, сбора и обработки данных.
Градуировка спектрометра для измерения массовой концентрации элементов осуществляется с помощью стандартных образцов. Параметры градуировочных характеристик хранятся в памяти компьютера.
Спектрометры выпускаются двух модификаций - SPECTROGREEN SOP и SPECTROGREEN DSOI, которые отличаются плазменным интерфейсом.
SPECTROGREEN SOP использует интерфейс радиального обзора с вертикальным расположением горелки.
SPECTROGREEN DSOI использует двойной оптический интерфейс для захвата излучаемого света с обеих сторон вертикальной плазмы с единственным дополнительным отражением.

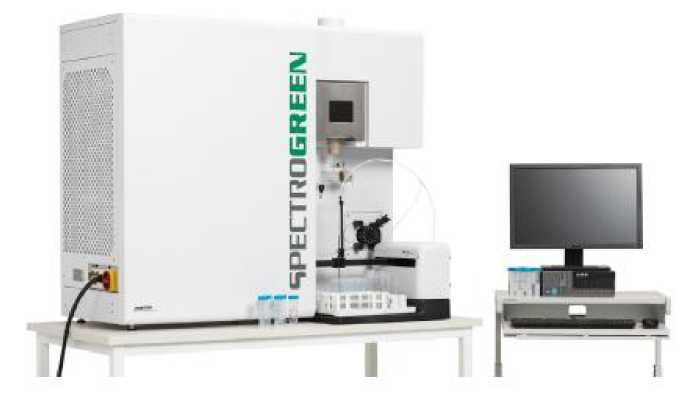

Общий вид спектрометра приведен на рисунке 1.
■й<
«■ :
Рисунок 1 - Общий вид спектрометра
Пломбирование спектрометров не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
SOP |
DSOI |
|
Предел обнаружения контрольных элементов, мкг/дм3, не менее: Марганец |
0,4 |
0,3 |
|
Мышьяк |
7,0 |
5,0 |
|
Свинец |
9,0 |
7,0 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, при массовой концентрации не менее 0,5 мг/дм3, % |
1,0 |
1,0 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации контрольных элементов, % |
±5 |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий спектральный диапазон, нм |
от 165 до 770 |
|
Ширина входной щели, мкм |
15 |
|
Фокусное расстояние, мм |
750 |
|
Параметры источника питания: - напряжение, В |
от 187 до 253 |
|
- частота, Гц |
50/60 |
|
Потребляемая мощность, В •А, не более |
3500 |
|
Габаритные размеры, мм, не более: - ширина |
1250 |
|
- глубина |
575 |
|
- высота |
1085 |
|
Масса, кг, не более |
170 |
|
Условия эксплуатации: о - температура окружающего воздуха, С |
от +15 до +30 |
|
- относительная влажность воздуха, %, не более |
80 |
