Условное обозначение ТС

Регистрационный номер

ТСПА

65309-17

ТСП-Н

38959-17

ТС-Б

72995-18

ТСПТ

75208-19

Модификация расходомера

Конструктивные особенности

Соответствие ТНПА

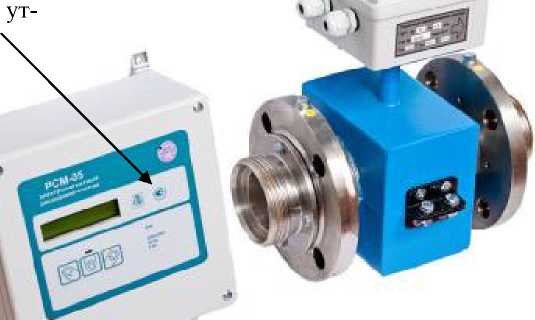

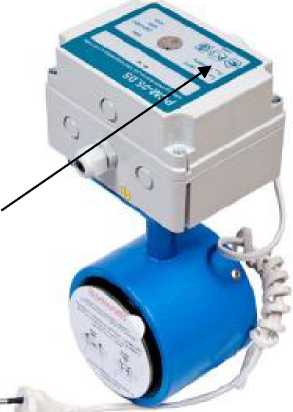

Совмещенное конструктивное исполнение ППМ и ППР

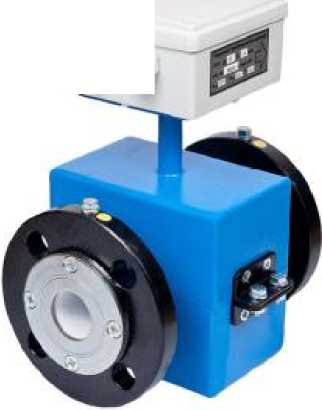

Раздельное конструктивное исполнение ППМ и ППР

Встроенный пульт управления с индикатором

ТУ

ГОСТ Р

ЕН 14341-2011

ГОСТ P

50193.1

92

РСМ-05.03С

-

+

+

+

-

-

РСМ-05.03СМ

-

+

+

+

-

+

РСМ-05.05С

+

-

-

+

+

-

РСМ-05.05СМ

+

-

-

+

+

+*

РСМ-05.07

+

(первый канал)

+

(второй канал)

-

+

+

-

РСМ-05.07М

+

(первый канал)

+

(второй канал)

-

+

+

+*

Наименование и условное обозначение

Количество, шт.

Примечание

Промежуточный преобразователь микропроцессорный (1111.VI)

1

В соответствии со спецификацией заказа

Электромагнитный первичный преобразователь расхода (ППР)

1 или 2

Термопреобразователь сопротивления

1

Комплект монтажных частей

1

Вставка плавкая ВП-1-0,25 А 250 В

2

Вставка плавкая ВП-1-0,5 А 250 В

1

Упаковка

1

Паспорт

1 экз.

В соответствии со спецификацией заказа

Расходомеры-счетчики электромагнитные РСМ-

05. Методика поверки МП. МН 789-2001

1 экз.

Наименование характеристики

Значение

РСМ-05.03С,

РСМ-05.03СМ

РСМ-05.05С,

РСМ-05.05СМ,

РСМ-05.07,

РСМ-05.07М

1

2

3

Диапазон измерений (преобразований) расходов, м³/ч

см. таблицы 6, 8

см. таблицы 6, 7

Диапазон измерений температур жидкости, ^оС

от 3 до 150

-

Диапазон изменения выходного сигнала постоянного тока, мА/(сопротивление нагрузки, Ом), не более

от 4 до 20/(500)

-

Диапазон изменения выходной частоты, пропорциональной расходу, Гц

от 0 до 2000

от 0 до 10000

Диапазон изменения весового коэффициента импульса, л/имп

(1; 2,5; 5>10ⁿ п=от -2 до 4

от 0,25 до

20000

1

2

3

Пределы допускаемой приведенной погрешности преобразования измеренного значения среднего объемного расхода и температуры в сигнал постоянного тока, %

±1,0

-

Пределы допускаемой абсолютной погрешности преобразовании сигналов от термопреобразователей со-о

противления, С

±(0,2+0,0014)

-

Пределы допускаемой относительной погрешности вычисления среднего массового расхода и массы жидкости (без учета погрешности ТС), %, в диапазоне расходов:

• - для РСМ-05.03С:

qmin £ q < 0,04qn

0,04qn £ q £ qn

• - для РСМ-05.03СМ:

qmin £ q < 0,04qn

^0,04qn ^{£ q £ q}max

+1 +1 +1 +1

-

Пределы допускаемой относительной погрешности измерения среднего объемного расхода и объема, %

см. таблицы 9, 10

Пределы допускаемой относительной погрешности преобразования среднего объемного расхода в частотный сигнал, %

см. таблицы 11, 12

Пределы допускаемой относительной погрешности преобразования объема в импульсный сигнал, %

см. таблицы 11, 12

Пределы допускаемой относительной погрешности измерения времени, %

±0,01

Рабочее давление, МПа, не более

1,6

Максимальная потеря давления при постоянном расходе, МПа, не более

0,01

Наименование характеристики

Значение

РСМ-05.03С, РСМ-05.03СМ

РСМ-05.05С,

РСМ-05.05СМ,

РСМ-05.07,

РСМ-05.07М

1

2

3

Потребляемая мощность, В-А, не более

5

10

Рабочая среда (проводимость, См/м)

жидкость (от 5М0^-4 до 0,5)

Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре до 35 °С

атмосферное давление, кПа

от +5 до +55 до 95 %

от 84 до 106,7

Электропитание от сети переменного тока: напряжение, В

частота, Гц

от 195,5 до 253,0 от 30,6 до 39,6 от 49 до 51

Температурный класс по МОЗМ МР 49-1 (кроме ПРПП)

Т180

Температурный класс по МОЗМ МР 49-1 (для ПРИИ)

Т130

1

2

3

Степень защиты, обеспечиваемая оболочкой, по

ГОСТ 14254-2015

IP54, категория 2

Класс исполнения по условиям окружающей среды по ГОСТ Р ЕН 1434-1-2011 (МОЗМ МР 49-1)

А (В)

Класс по электромагнитной совместимости по МОЗМ МР 49-1

Е1

Средняя наработка на отказ, ч, не менее

80000

Средний срок службы, лет, не менее

15

Номинальный диаметр фланцевого соединения

Ду, мм

РСМ-05.03С

РСМ-05.05С, РСМ-05.07

Минимальный расход qmin, м³/ч

Постоянный расход

q_n, м³/ч

Минимальный расход, м³/ч qi (ГОСТ Р ЕН 1434-1-2011)

Постоянный расход, м³/ч qp (ГОСТ Р ЕН

1434-1-2011)

Максимальный расход, м³/ч qs (ГОСТ Р ЕН 1434-1-2011)

15

0,03

6,0

0,015

6,0

7,5

25

0,08

16,0

0,04

16,0

20,0

32

0,15

30,0

0,075

30,0

37,5

40

0,20

40,0

0,1

40,0

50,0

50

0,30

60,0

0,15

60,0

75,0

80

0,80

160,0

0,4

160,0

200,0

100

1,50

300,0

0,75

300,0

375,0

150

3,00

600,0

1,50

600,0

750,0

Примечание

qmin - наименьший расход воды, при котором погрешность показаний расходомера не превышает максимальной допустимой погрешности;

qn - расходомер в нормальных условиях применения, т. е. при постоянном или периодическом режиме потока, работает удовлетворительно;

qi - минимальное значение расхода, при котором расходомер функционирует без превышения максимально допускаемой погрешности;

qp - максимальное значение расхода, при котором расходомер функционирует непрерывно без превышения максимально допускаемой погрешности;

qs - максимальное значение расхода, при котором расходомер функционирует в течение коротких промежутков времени (не более 1 ч в день и не более 200 ч в год) без превышения максимально допускаемой погрешности.

Номинальный диаметр фланцевого соединения Ду, мм

Минимальный расход, м³/ч qi (ГОСТ Р ЕН 14341-2011) qmin (ГОСТ P 50193.1

92)

Переходный расход, _м³_/ч qt (ГОСТ P 50193.192)

Постоянный расход, _м³_/ч qp (ГОСТ Р ЕН 14341-2011) qn (ГОСТ P 50193.192)

Максимальный расход, м³/ч qs (ГОСТ Р ЕН 1434-1-2011) qmax (ГОСТ P 50193.1-92)

15

0,01575

0,0252

6,3

7,875

25

0,04

0,064

16,0

20,0

32

0,0625

0,1

25,0

31,25

40

0,1

0,16

40,0

50,0

50

0,1575

0,252

63,0

78,75

80

0,4

0,64

160,0

200,0

100

0,625

1,0

250,0

312,5

150

1,575

2,52

630,0

787,5

Примечание

qt - расход воды, при котором изменяется значение максимальной допустимой погрешности расходомера;

qmax - наибольший расход воды, за время прохождения которой расходомер должен работать нормально в течение короткого времени с погрешностью, не превышающей максимально допустимую.

Номинальный диаметр фланцевого соединения Ду, мм

Минимальный расход qmin, м³/ч (ГОСТ P 50193.1-92)

Переходный расход q_t, м³/ч (ГОСТ P 50193.1

92)

Постоянный расход qn, м³/ч (ГОСТ P 50193.1

92)

Максимальный расход qmax, м³/ч (ГОСТ P 50193.1

92)

15

0,0315

0,0504

6,3

7,875

25

0,08

0,128

16,0

20,0

32

0,125

0,2

25,0

31,25

40

0,2

0,32

40,0

50,0

50

0,315

0,504

63,0

78,75

80

0,8

1,28

160,0

200,0

100

1,25

2,0

250,0

312,5

150

3,15

5,04

630,0

787,5

Пределы допускаемой относительной погрешности измерений среднего объемного расхода dQV, %, и объема dV, %

РСМ-05.03С

РСМ-05.05С,

РСМ-05.07

±3,0

в диапазоне q_min £ q < 0,04q_n

±(0,8+0,01qp/q)

±1,0

по заказу ±0,5

в диапазоне 0,04qn £ q £ qn

в диапазоне 0,04qp £ q £ qs

(по заказу ±0,5)

Пределы допускаемой относительной погрешности измерений среднего объемного расхода dQV, %, и объема dV, %

РСМ-05.03СМ

РСМ-05.05СМ,

РСМ-05.07М

±2,0 при t<30 °C

±3,0 при t>30 °C

в диапазоне q_min £ q < 0,04q_n

±5,0

в диапазоне qmin £ q < qt

±^1,0

в диапазоне 0,04qn £ q £ qmax

±(0,8+0,004qn/q)

в диапазоне qt £ q £ qmax

Примечание

По заказу расходомеры модификаций РСМ-05.03СМ и РСМ-05.05СМ могут изготавливаться с пределами относительной погрешности dQV = dV=±0,5 % в диапазоне 0,04qn £ q £ qmax

Пределы допускаемой относительной погрешности преобразований среднего объемного расхода в частотный сигнал df, %

РСМ-05.03С

РСМ-05.05С,

РСМ-05.07

±3,5

в диапазоне q_min £ q < 0,04q_n

±(0,8+0,01qp/q)

±1,5

в диапазоне 0,04qn £ q £ qn

Пределы допускаемой относительной погрешности преобразований объема в импульсный сигнал dN, %

РСМ-05.03С

РСМ-05.05С,

РСМ-05.07

±3,0

в диапазоне q_min £ q < 0,04q_n

±(0,8+0,01qp/q)

±^1,0

в диапазоне 0,04qn £ q £ qn

Примечание

По заказу расходомеры модификации РСМ-05.05С могут изготавливаться с пределами относительной погрешности d_f= d_N=±0,5 % в диапазоне 0,04q_p £ q £ q_s

Пределы допускаемой относительной погрешности преобразований среднего объемного расхода в частотный сигнал df, %, и объема в импульсный сигнал dN, %

РСМ-05.03СМ

РСМ-05.05СМ,

РСМ-05.07М

±2,0 при t<30 °C ±3,0 при t>30 °C

в диапазоне q_min £ q < 0,04q_n

±5,0

в диапазоне qmin £ q < qt

±^1,0

±(0,8+0,004qn/q)

в диапазоне 0,04q_n £ q £ q_max

в диапазоне q_t £ q £ q_max

Номинальный диаметр фланцевого соединения Ду, мм

Масса, кг, не более

РСМ-05.03С,

РСМ-05.03СМ

РСМ-05.05С,

РСМ-05.05СМ

РСМ-05.0'

РСМ-05.07

7,

М

ПРП

ПРПМ

ПРПП

ППМ

ПРП

ПРПМ

ПРПП

ПРП

ПРПМ

ПРПП

15

-

8,5

-

2,5

-

6,0

-

-

11,0

-

25

9,5

8,5

8,5

2,5

7,0

5,5

5,5

12,0

11,0

11,0

32

11,5

8,2

8,2

2,5

9,0

5,3

5,3

16,0

11,0

11,0

40

12,0

8,2

8,2

2,5

10,0

5,0

5,0

18,0

11,0

11,0

50

12,0

8,2

8,2

2,5

10,0

5,0

5,0

18,0

11,0

11,0

80

23,0

12,2

-

2,5

21,0

12,0

-

40,0

24,0

-

100

29,5

-

-

2,5

27,0

-

-

52,0

-

-

150

36,0

-

-

2,5

34,0

-

-

65,0

-

-
