Модификация

Максимально возможное число измерительных каналов

Расход

Температура

ТЭМ-104-КВ-1

1

2

ТЭМ-104-КВ-2

2

4

ТЭМ-104-КВ-3

3

4

Обозначение ТУ

Условное обозначение

ТС

Номер по

Г осреестру СИ РФ

ТУ BY 100082152.003-2006

ТСПА, ТСПА-К

32089-06, 32088-06

ТУ РБ 300044107.008-2002

КТСП-Н

38878-12

ТУ 4211-004-10854341-97

ТСПТ

57175-14

Тип, наименование датчика расхода

DN, мм

Диапазон измерения расходов, _м³_/ч

Номер по Госреестру СИ РФ

Qi

Qp

Расходомеры-счетчики электромагнитные

РСМ-05.05С,

РСМ-05.07

15-50

0,015

60

19714-05

Счетчики холодной и горячей воды крыльчатые одноструйные

ЕТК-м-N, ЕТW-м-N

15-20

0,032

2

48241-11

Счетчики холодной и горячей воды ETK/ETW

Водоучет

15-20

0,032

2

19727-03

Преобразователи расхода ультразвуковые ЭСДУ-01

25-65

0,07

50

53806-13

Счетчики холодной и горячей воды крыльчатые многоструйные M, исп. МТК и MNK, MTW, MTH

15-50

0,02

30

48242-11

Счетчики холодной и горячей воды MTK/MNK/MTW

Водоучет

15-50

0,02

20

19728-03

Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ

15-40

0,012

10

51794-12

Счетчики холодной и горячей воды крыльчатые

WFK2, WFW2

15

0,03

3

54418-13

Счетчики горячей и холодной воды AP, MK, VMT WZE

15-20

0,06

5

15881-06

Счетчики холодной и горячей воды крыльчатые

VLF-R

15-20

0,03

5

26382-12

Счетчики крыльчатые холодной и горячей воды СКБ

20-40

0,1

40

26343-08

Счетчики холодной и горячей воды

ВМХ и ВМГ

50-200

0,6

500

18312-03

Счетчики холодной и горячей воды

САЯНЫ-Т

15-20

0,06

5

37730-12

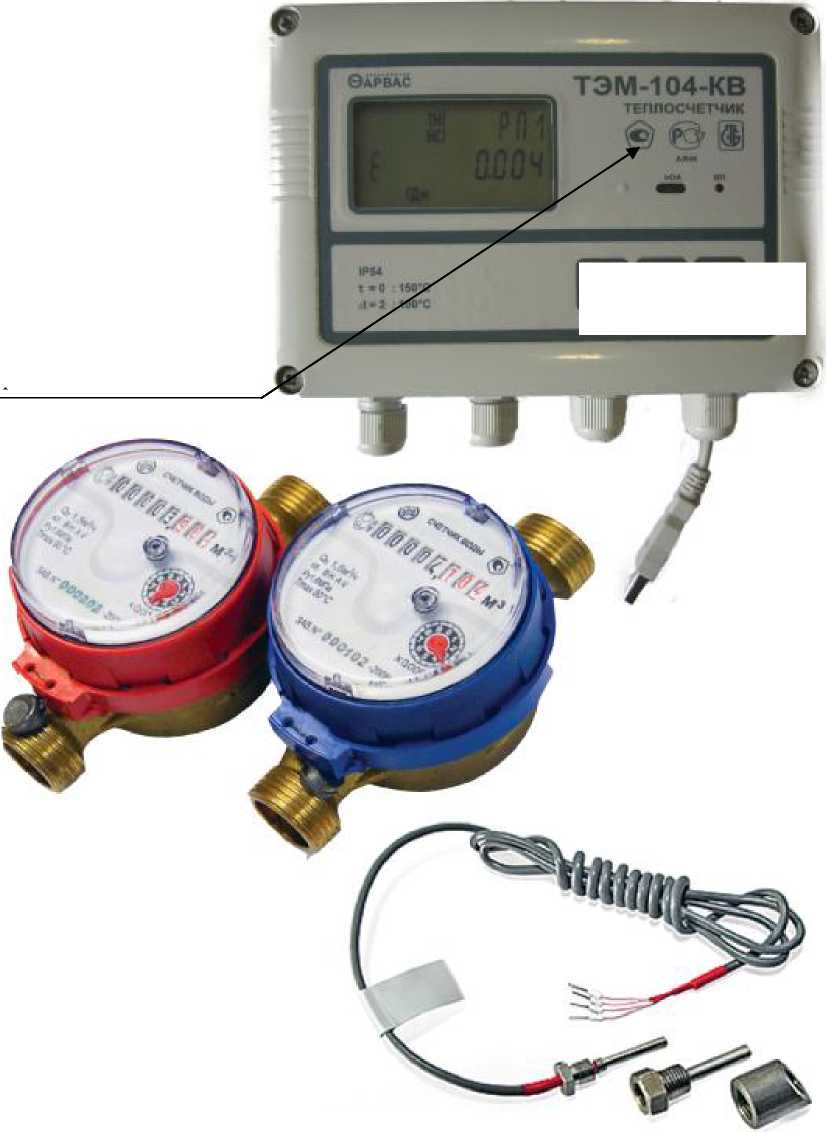

Наименование

Количество, шт.

Примечание

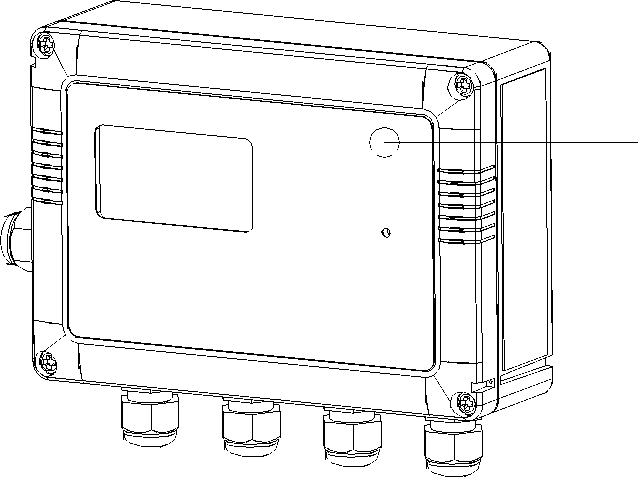

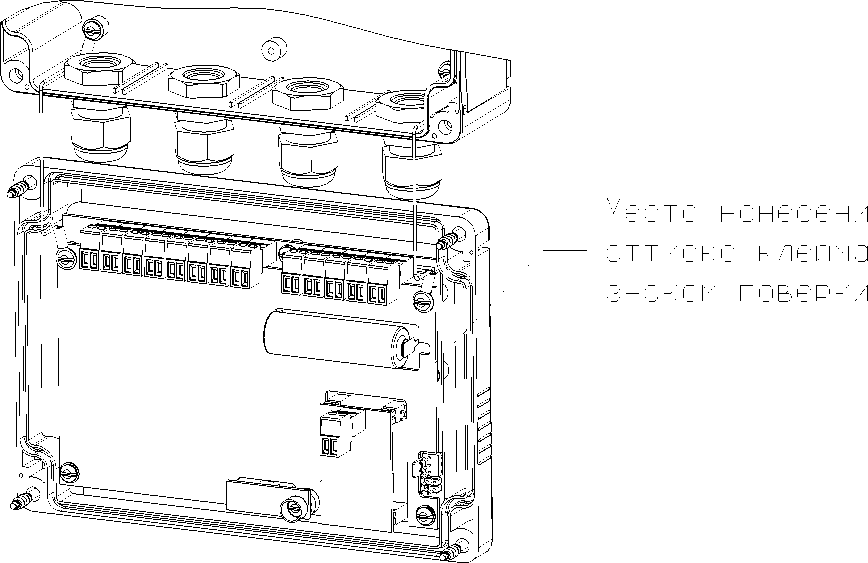

Вычислитель

1

Датчик расхода

До 3-х

В соответствии со спецификацией заказа

Комплекты (пары) термопреобразователей сопротивления

До 2-х

В соответствии со спецификацией заказа

Т ермопреобразователи сопротивления

До 2-х

В соответствии со спецификацией заказа

Программное обеспечение

1

CD-R

В соответствии со спецификацией заказа

Кабель для подключения интерфейса USB

1

Руководство по эксплуатации

АРВС.746967.055.300РЭ

1 экз.

Паспорт АРВС.746967.055.300ПС

1 экз.

Методика поверки МРБ МП.2427-2014

1 экз.

По отдельному заказу

Наименование

Значение

Т еплоноситель

Вода по СНиП 2.04.07-86

Рабочее давление, не более, МПа

1,6 (по заказу 2,4)

Диапазон измерения расхода теплоносителя, м³/ч

определяется DN и типом датчика расхода (таблица 3)

Диапазон измерения температур теплоносителя, °С

от 0 до 150

Диапазон измерения разности температур теплоносителя, °С

от 2 до 150

Класс теплосчетчика по ГОСТ Р ЕН 1434-1-2011 (ГОСТ Р 51649-2000):

2 (B)

1 (C)

Пределы допускаемой относительной погрешности измерительного канала количества тепловой энергии, %: класс 2 (В) класс 1 (С)

где A0min - минимальное измеряемое значение разности тем обратным трубопроводами;

Д0 - разность температур в подающем и обратном тр q и q_p - измеренное и максимальное значение расхода.

±(3+4 A0min/A0+0,02q_p/q)

±(2+4 A0min/A0+0,01qp/q) ператур между подающим и

убопроводах, °С

Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода и объема теплоносителя, %:

класс 2 (В)

класс 1 (С)

±(2+0,02 qp/q), но не более ±5% ±(1+0,01qp/q), но не более ±3,5%

Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении массы теплоносителя, %

±0,15

Наименование

Значение

Весовой коэффициент импульса, л/имп, для преобразователей расхода с импульсным выходом (устанавливается программно)

от 0,0001 до 9999,9999

Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры, °C: с термопреобразователями сопротивления класса А по ГОСТ 6651-2009

с термопреобразователями сопротивления класса В по

ГОСТ 6651-2009

±(0,25+0,003-0),

где 0 - измеренное значение температуры

±(0,4+0,006-0)

Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур, %,

±(0,5 + 3^A0min/A0)

Пределы допускаемой относительной погрешности измерения вычислителем импульсных сигналов датчиков расхода

Потери импульсов не допускаются

Пределы допускаемой относительной погрешности измерения времени, %

±0,01

Климатические условия при эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа

от 5 до 55 до 93 от 86 до 106

Номинальное напряжение встроенной батареи питания, В

3,6

При наличии модуля внешнего питания (опционально): Напряжение питания переменного тока , В

от 187 до 253

Частота питающего напряжения, Гц

от 49 до 51

Потребляемая мощность, В •А, не более: вычислителя

1,5

Г абаритные размеры вычислителя*), мм, не более

146,5x197x56,5

Масса вычислителя*), кг, не более

0,7

Интерфейсы

USB

(длина линии связи не более 5 м)

M-Bus (опционально, длина линии связи без ретранслятора не более 1000 м)

Количество архивных записей:

Часовой архив

Суточный архив

Месячный архив

Архив событий

1600

800

12

4000

Время установления рабочего режима, мин, не более

10

Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.091-2002: вычислителя с батарейным питанием вычислителя с комбинированным питанием датчиков расхода, имеющих импульсный выходной сигнал

III

II

в соответствии с

документацией

Средняя наработка на отказ, ч, не менее

20000

Наименование

Значение

Средний срок службы, лет, не менее

12

*) габаритные размеры и масса каждого теплосчетчика зависят от количества датчиков расхода и определяются спецификацией заказа
