Номер по Госреестру СИ: 78179-20
78179-20 Вискозиметры портативные
(MiniVisc 3000, 3050)
Назначение средства измерений:
Вискозиметры портативные MiniVisc 3000, 3050 (далее - вискозиметры) предназначены для измерения кинематической вязкости смазочных материалов в полевых условиях.

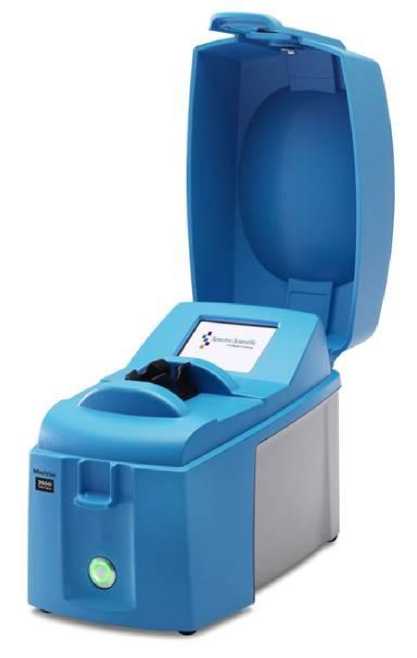

Внешний вид.
Вискозиметры портативные
Рисунок № 1
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 27.04.2025
Номер записи - 177199
ID в реестре СИ - 1228827
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MiniVisc 3050,
Производитель
Изготовитель - Фирма "Spectro Scientific"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 56
Выдано извещений - 0
Кол-во периодических поверок - 39
Кол-во средств измерений - 23
Кол-во владельцев - 15
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№841 от 2020.04.27 ПРИКАЗ. Об утверждении типов средств измерений 43 шт Грачева
Наличие аналогов СИ: Вискозиметры портативные (MiniVisc 3000, 3050)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Spectro Scientific"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50285-12 31.05.2027 |
Спектрометры атомноэмиссионные, SPECTROIL Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60176-15 19.03.2020 |
Вискозиметры портативные, SpectroVisc Q3000, Q3050 Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70424-18 26.02.2023 |
Анализаторы содержания топлива в маслах, Spectro FDM Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75781-19 19.08.2024 |
Анализаторы частиц лазерные, LaserNet 200 Series Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78179-20 27.04.2025 |
Вискозиметры портативные, MiniVisc 3000, 3050 Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кто поверяет Вискозиметры портативные (MiniVisc 3000, 3050)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 56 | 8 | 16 | 39 | 0 | 13 | 4 | 9 |
Стоимость поверки Вискозиметры портативные (MiniVisc 3000, 3050)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Вискозиметры оснащены программным обеспечением, позволяющим проводить контроль процесса, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Таблица 1 - Идентификационные данные программного обеспечения (в таблице - ПО)
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ViscTrack |
|
Номер версии ПО |
не ниже 1.9 |
|
Цифровой идентификатор ПО |
- |
Конструкция вискозиметров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вискозиметрам портативным MiniVisc 3000, 3050
ГОСТ 8.025-96 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений вязкости жидкостей
Техническая документация фирмы «SPECTRO Scientific», США
Поверка
Поверкаосуществляется по документу МП 118-241-2019 «ГСИ. Вискозиметры портативные MiniVisc 3000, 3050. Методика поверки», утвержденному ФГУП «УНИИМ»
27 декабря 2019 г.
Основные средства поверки:
-
- ГСО 9501-2009 (диапазон кинематической вязкости от 7,0 до 12,0 мм2/с, отн. погрешность ±0,2 %);
-
- ГСО 8592-2004 (кинематическая вязкость от 18,4 до 27,6 мм2/с, отн. Погрешность
±0,2 %); 2
-
- ГСО 8597-2004 (кинематическая вязкость от 73,0 до 109,0 мм2/с, отн. Погрешность
± 0,2 %); 2
-
- ГСО 8599-2004 (кинематическая вязкость от 210 до 310 мм2/с, отн. Погрешность
±0,2 %); 2
-
- ГСО 9507-2009 (диапазон кинематической вязкости от 250,0 до 350,0 мм2/с, отн. погрешность ±0,2 %);
-
- ГСО 9828-2011 (диапазон кинематической вязкости от 355,0 до 1000,0 мм2/с, отн. погрешность ±0,2 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «Spectro Scientific», СШААдрес: One Executive Drive, Suite 101, Chelmsford, MA 01824-2563, USA Телефон: (+1) 978-431-1120
Web-сайт: www.spectro.com
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС »)ИНН 6670040391
Адрес: 620062, г. Екатеринбург, ул. Гагарина, 14, оф 616
Телефон/факс: +7 (343) 376-25-08, +7 (343) 376-25-75
Web-сайт: http://www.spectrots.ru/
E-mail: ural@spectro-ts.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
Е-mail: uniim@uniim.ru
Принцип работы вискозиметров основан на определении времени истечения анализируемой жидкости под действием силы тяжести через капиллярный вискозиметр в условиях постоянной температуры.
Конструктивно вискозиметр представляет собой портативный прибор, состоящий из ячейки с капиллярным каналом, внутреннего контроллера, инфракрасных датчиков и аккумуляторной батареи.
В процессе измерений пластины ячейки термостатируются при постоянной температуре плюс 40 оС.
Вискозиметры выпускаются двух моделей 3000 и 3050, которые отличаются диапазонами измерений.
Общий вид вискозиметра представлена на рисунке 1.
Рисунок 1 - Общий вид вискозиметра
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр портативный MiniVisc |
3000/3050 |
1 шт. |
|
Программное обеспечение |
1 шт. | |
|
Комплект одноразовых пипеток |
1 шт. | |
|
Комплект одноразовых неабразивных салфеток |
1 шт. | |
|
Комплект растворов для градуировки вискозиметра |
1 шт. | |
|
Комплект AC кабель питания |
1 шт. | |
|
Блок питания |
1 шт. | |
|
USB кабель A - Male to Mini B Male |
1 шт. | |
|
Переходник USB |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 118-241-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модель |
3000 |
3050 |
|
Диапазон измерений кинематической вязкости при температуре пробы +40 оС, мм2/с |
от 10 до 350 |
от 1 до 700 |
|
Пределы допускаемой относительной погрешности измерений кинематической вязкости, %, в поддиапазонах | ||
|
измерений: - от 1 до 350 мм2/с включ. |
±3 |
±3 |
|
- св. 350 до 700 мм2/с включ. |
- |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Модель |
3000 3050 |
|
Параметры источника питания:
|
220±10 50/60 |
|
Потребляемая мощность, В •А, не более |
10 |
|
Габаритные размеры, мм, не более |
152х127х203 |
|
Масса, кг, не более |
1,8 |
|
Условия эксплуатации:
|
от 0 до +40 от 10 до 90 |
|
Средний срок службы, лет |
10 |
