Номер по Госреестру СИ: 70424-18
70424-18 Анализаторы содержания топлива в маслах
(Spectro FDM)
Назначение средства измерений:
Анализаторы содержания топлива в маслах Spectro FDM (далее - анализаторы) предназначены для измерений массовой доли дизельного, бензинового или других легких углеводородных топлив в моторных, турбинных и других машинных маслах на синтетических и минеральных основах.
Внешний вид.
Анализаторы содержания топлива в маслах
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.02.2023
Номер записи - 162249
ID в реестре СИ - 384649
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Spectro FDM Q6001, Spectro FDM,
Производитель
Изготовитель - Фирма "Spectro Scientific"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 24
Выдано извещений - 1
Кол-во периодических поверок - 18
Кол-во средств измерений - 6
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№381 от 2018.02.26 Об утверждении типа средств измерений
№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)
Наличие аналогов СИ: Анализаторы содержания топлива в маслах (Spectro FDM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Spectro Scientific"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50285-12 31.05.2027 |
Спектрометры атомноэмиссионные, SPECTROIL Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60176-15 19.03.2020 |
Вискозиметры портативные, SpectroVisc Q3000, Q3050 Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70424-18 26.02.2023 |
Анализаторы содержания топлива в маслах, Spectro FDM Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75781-19 19.08.2024 |
Анализаторы частиц лазерные, LaserNet 200 Series Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78179-20 27.04.2025 |
Вискозиметры портативные, MiniVisc 3000, 3050 Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Анализаторы содержания топлива в маслах (Spectro FDM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 22 | 2 | 18 | 1 | 6 | 0 | 6 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы содержания топлива в маслах (Spectro FDM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим сохранять градуировочные характеристики, проводить диагностику, контроль процесса измерений, осуществлять сбор, обработку, форму представления и архивирование экспериментальных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
UNI |
|
Номер версии ПО, не ниже |
3.5f |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам содержания топлива в маслах Spectro FDM
Техническая документация фирмы «Spectro Scientific», США.
Поверка
Поверкаосуществляется по документу МП 192-241-2017 «ГСИ. Анализаторы содержания топлива в маслах Spectro FDM. Методика поверки», утвержденному ФГУП «УНИИМ» 08 ноября 2017 г.
Основные средства поверки:
- рабочий эталон единицы массы 1-го разряда в диапазоне значений от 0,01 до 200 г по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на переднюю панель анализаторов в соответствии с рисунком 1.
Изготовитель
Фирма «Spectro Scientific», США
One Executive Drive, Suite 101, Chelmsford, MA 01824-2563 160
Телефон: + 1 978 486 0123, факс: +1 978 486 0030
Web-сайт: www.spectrosci.com.
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»)
ИНН 6670040391
Адрес: 620062, г. Екатеринбург, ул. Гагарина, д. 14, оф. 616
Тел./факс: +7 (343) 376-25-08/+7 (343) 376-25-75
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел.: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на законе Генри, согласно которому концентрация паров топлива над пробой масла, будет пропорциональна процентному содержанию растворенного топлива в пробе масла. В основу работы анализаторов положена возможность измерения парциального давления углеводородов над пробой масла путем обратимой адсорбции компонентов топлива на чувствительном элементе и измерении амплитуды и скорости распространения звуковых волн до и после адсорбции.
На первом этапе анализа через измерительную ячейку с чувствительным элементом прокачивается чистый воздух, что позволяет получить данные «холостого опыта», затем начинается прокачка воздуха с парами топлива, скопившимися в свободном пространстве над пробой масла. Удаление компонентов топлива производится кратковременным нагревом чувствительного элемента.
Анализаторы применяются для контроля качества работы двигателей косвенным способом и представляют собой аналитические приборы с блоком управления, обеспечивающим автоматизацию измерения, обработки и регистрации с сенсорным TFT дисплеем для управления процессом измерений и отображения результатов измерений.
Для корректной работы анализатора необходимо построение градуировочной характеристики содержания конкретного типа топлива в конкретном типе минерального масла. В комплект анализатора входят необходимые принадлежности для подготовки растворов для градуировки и собственно проведения градуировки в единицах содержания (массовой доли или объемной доли). Объем анализируемой пробы составляет 0,5 см3.
Анализаторы выпускаются в двух модификациях: анализатор Spectro FDM Q6000 и анализатор Spectro FDM Q6001, имеющие возможность сохранения одной и трех калибровок соответственно.
Результаты измерений могут быть переданы посредством USB на внешние приёмные устройства, включая персональные компьютеры, принтеры, внешние дисплеи.
Анализаторы могут использоваться в полевых условиях с питанием от встроенной аккумуляторной батареи.

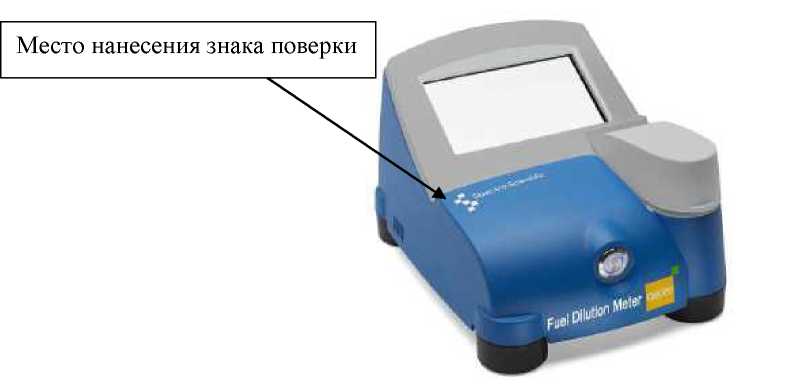

Общий вид анализаторов представлен на рисунке 1.
Рисунок 1 - Общий вид анализаторов содержания топлива в маслах Spectro FDM
Пломбирование анализаторов содержания топлива в маслах Spectro FDM не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор содержания топлива в маслах |
Spectro FDM |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 192-241-2017 |
1 экз. |
|
Емкости для проб1) |
346162035 |
50 шт./упаковка |
|
Одноразовые пипетки для проб1) |
346163036 |
50 шт./упаковка |
|
Комплект емкостей и пипеток для проб1) |
346163037 |
500 шт./упаковка |
|
Пипетка переменного объема (100-1000 мкл) 1) |
P-11186 |
1 шт. |
|
Наконечники для пипетки (100-1000 мкл) 1) |
P-11187 |
182 шт./упаковка |
|
Кейс для транспортировки FDM1) |
P-11189 |
1 шт. |
|
Масло минеральное «чистое» 1) |
DSLBLK15W40- 100 |
1 шт. |
|
Образец для градуировки 2% легких углеводородов в минеральном масле1) |
GASFD-2P-100 |
1 шт. |
|
Образец для градуировки 5% дизельного топлива в минеральном масле1) |
DSL5%DEV-100 |
1 шт. |
|
1) Поставляются по отдельному заказу | ||
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли топлива в масле, % |
от 0,2 до 15 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой доли топлива в масле, % |
5,0 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли топлива в масле, % - в диапазоне измерений от 0,2 до 2 включ. % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений массовой доли топлива в масле, % - в диапазоне измерений св. 2 до 15 включ. % |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, с, не более |
60 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Г ц |
50±1 |
|
Потребляемая мощность, В • А, не более |
9 |
|
Частота питающей сети, Гц |
55±5 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
135 |
|
- ширина |
150 |
|
- длина |
198 |
|
Масса, кг, не более |
1,4 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от 5 до 35 |
|
- относительная влажность воздуха, %, не более |
90 |
|
Срок службы, лет, не менее |
10 |
