Номер по Госреестру СИ: 53482-13
53482-13 Тестеры ультразвуковые
(UK1401, UK1401S)
Назначение средства измерений:
Тестеры ультразвуковые UK1401, UK1401S предназначены для измерений времени и скорости распространения ультразвуковых волн в твердых материалах при поверхностном прозвучивании на фиксированной базе измерений.
Внешний вид.
Тестеры ультразвуковые
Рисунок № 1
Внешний вид.
Тестеры ультразвуковые
Рисунок № 2
Внешний вид.
Тестеры ультразвуковые
Рисунок № 3
Внешний вид.
Тестеры ультразвуковые
Рисунок № 4
Общие сведения
Дата публикации - 29.12.2022
Срок свидетельства - 26.02.2028
Номер записи - 176950
ID в реестре СИ - 1231306
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация UK1401, модификации UK 1401, модель UK1401, мод. UK1401, Исполнение UK1401, Без модификации, UК1401, UК 1401, UK1401М, UK1401S, UK1401M, UK1401., UK1401, UK1401S, UK1401(от 1 до 3-х преобразователей), UK1401 (от 1 до 3-х преобразователей), UK1401, UK 1401, 53482-13:Тестер ультразвуковой, .,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 4780
Выдано извещений - 61
Кол-во периодических поверок - 2724
Кол-во средств измерений - 1694
Кол-во владельцев - 595
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 664 дн.
Приказы РСТ, где упоминается данный тип СИ
№380 от 2018.02.26 О продлениии срока действия свидетельств об утверждении типа
№3284 от 2022.12.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Тестеры ультразвуковые (UK1401, UK1401S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55894-13 03.08.2029 |
Дефектоскопы ультразвуковые, А1211 Mini Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
53482-13 26.02.2028 |
Тестеры ультразвуковые, UK1401, UK1401S Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79531-20 06.11.2025 |
Толщиномеры ультразвуковые электромагнитно-акустические, серии A1270 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81281-21 15.03.2026 |
Дефектоскопы ультразвуковые, A15 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89442-23 26.06.2028 |
Наборы мер скорости распространения продольных ультразвуковых волн, UCB011 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91297-24 09.02.2029 |
Тестеры ультразвуковые, UK14 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92032-24 27.04.2029 |
Толщиномеры ультразвуковые, А1201 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Тестеры ультразвуковые (UK1401, UK1401S)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 6 | 0 | 5 | 0 | 3 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 69 | 8 | 0 | 65 | 1 | 61 | 0 | 61 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 128 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 60 | 4 | 0 | 52 | 3 | 55 | 0 | 52 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 36 | 0 | 36 | 0 | 36 | 0 | 36 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 443 | 181 | 94 | 0 | 210 | 163 | 47 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 4 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 24 | 3 | 0 | 19 | 0 | 11 | 0 | 11 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 18 | 1 | 14 | 1 | 17 | 1 | 14 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 33 | 1 | 0 | 32 | 2 | 31 | 0 | 31 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 65 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 14 | 0 | 14 | 1 | 14 | 0 | 14 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 90 | 6 | 0 | 83 | 4 | 87 | 0 | 80 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 54 | 8 | 0 | 54 | 1 | 45 | 0 | 45 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 40 | 4 | 0 | 40 | 1 | 40 | 0 | 40 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 0 | 3 | 0 | 3 | 0 | 2 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 42 | 0 | 42 | 0 | 40 | 0 | 40 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 109 | 16 | 0 | 92 | 4 | 88 | 0 | 88 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 9 | 0 | 9 | 1 | 9 | 0 | 9 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 65 | 4 | 0 | 52 | 4 | 62 | 0 | 51 | |
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 23 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 292 | 92 | 2 | 281 | 0 | 258 | 0 | 250 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 22 | 1 | 20 | 0 | 21 | 1 | 19 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 57 | 0 | 39 | 3 | 41 | 0 | 23 | ||
| ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 472 | 28 | 0 | 430 | 0 | 353 | 0 | 353 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 25 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Магнитогорский ЦСМ» (20) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 193 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 159 | 0 | 159 | 16 | 109 | 0 | 109 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 110 | 9 | 0 | 103 | 9 | 107 | 0 | 100 | |
| ООО "ТМС РУС" (RA.RU.312318) | 2 | 0 | 1 | 0 | 1 | 0 | 0 | |||
| ООО "МЕТЭК" (RA.RU.311259) | 56 | 15 | 0 | 56 | 0 | 55 | 0 | 55 | ||
| ООО "АЗ Инжиниринг" (RA.RU.312199) | 44 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 394 | 13 | 0 | 348 | 0 | 248 | 0 | 248 | ||
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 147 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 51 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 108 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (18) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Забайкальский ЦСМ» (RA.RU.311502) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 21 | 4 | 0 | 21 | 0 | 21 | 0 | 21 | |
| ООО "АКС" (RA.RU.313624) | 881 | 43 | 570 | 311 | 1 | 822 | 554 | 268 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 21 | 2 | 0 | 21 | 3 | 20 | 0 | 20 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИВИМЕТ" (RA.RU.314313) | 96 | 33 | 1 | 95 | 0 | 91 | 1 | 90 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 26 | 4 | 0 | 26 | 2 | 26 | 0 | 26 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 17 | 6 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 25 | 21 | 0 | 25 | 4 | 11 | 0 | 11 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 36 | 34 | 0 | 36 | 0 | 32 | 0 | 32 |
Стоимость поверки Тестеры ультразвуковые (UK1401, UK1401S)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
6500 | 8853 |
|
ФБУ НИЦ ПМ-Ростест Москва |
10400 | 8853 |
|
ФБУ Иркутский ЦСМ Иркутская область |
3644 | 8853 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
11940 | 8853 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
11940 | 8853 |
Программное обеспечение
Тестеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение тестера ультразвукового UK1401 |
UK1401 ПО |
v.1.25 |
0х04ВА9АЕ4 |
СRС-32 |
|
UK1401S ПО |
0\CD02679E |
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с тестером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель тестера в виде пленочной наклейки и на титульные листы руководства по эксплуатации АПЯС.412231.004 РЭ и паспорта АПЯС.412231.004 ПС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе АПЯС.412231.004 РЭ «Тестеры ультразвуковые UK1401, UK1401S. Руководство по эксплуатации» в разделе «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам ультразвуковым UK1401, UK1401S
-
1. ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности»;
-
2. АПЯС.412231.004 ТУ «Тестеры ультразвуковые UK1401, UK1401S. Технические условия».
Поверка
Поверкаосуществляется по документу МП РТ 1888 -2013 «Тестеры ультразвуковые UK1401, UK1401S. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест - Москва» в марте 2013 г.
Основные средства поверки: набор мер толщины UCB 002, погрешности:
-
- толщины: ±(0,2^0,5) мм,
-
- скорости продольных УЗ волн: погрешность ±50 м/с,
-
- скорости поперечных УЗ волн: погрешность ±100 м/с.
Изготовитель
Общество с ограниченной ответственностью «АкустическиеКонтрольные Системы» (ООО «АКС »)
Юридический адрес: Россия, 105568, г. Москва,
ул. Челябинская, д.7, стр.1
Почтовый адрес: Россия, 115598, г. Москва, ул. Загорьевская, д. 10, корп. 4
Тел./факс: +7 (495) 984-74-62
E-mail: market@acsys.ru, адрес в Интернете: http://acsys.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест - Москва») 117418, г. Москва, Нахимовский проспект, д. 31
Тел.: (499) 129-19-11, факс: (499) 124-99-96
еmail: info@rostest.ru
Тестеры ультразвуковые UK1401 предназначены для измерений времени и скорости распространения продольных ультразвуковых волн. Тестеры ультразвуковые UK1401S предназначены для измерений времени и скорости распространения поперечных ультразвуковых волн.
Работа тестеров ультразвуковых UK1401, UK1401S основана на измерении интервала времени, за который ультразвуковой импульс проходит по объекту контроля от передающего преобразователя к приемному преобразователю. Скорость ультразвука определяется в результате обработки результатов измерений, и может быть рассчитана как отношение расстояния между точками излучения и приема ультразвуковых колебаний, равного базе измерений, к измеренному времени. Для повышения достоверности измерений излучение и прием ультразвуковых импульсов периодически повторяются с заданной частотой. На дисплей тестеров выводится величина скорости ультразвука, полученная в результате обработки и усреднения нескольких принятых подряд ультразвуковых сигналов.
Конструктивно тестеры ультразвуковые UK1401, UK1401S выполняются в виде функционально законченного электронного блока, заключенного в ударопрочный пластиковый корпус, на боковой стороне которого жестко установлены два ультразвуковых преобразователя - передающий и приемный. Пластиковый корпус включает в себя клавиатуру и жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация. Ультразвуковые преобразователи снабжены коническими протекторами, в вершинах которых закреплены износоустойчивые керамические наконечники.

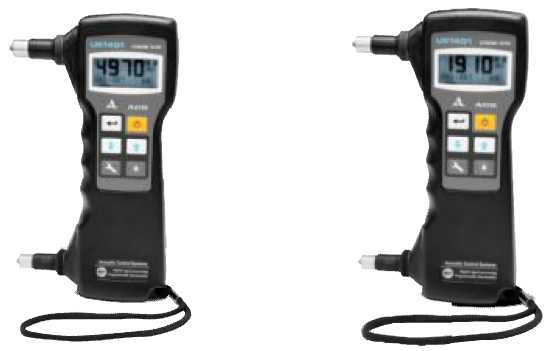

Фотографии тестеров представлены на рисунке 1.
UK1401
UK1401S
Рисунок 1. Тестеры ультразвуковые UK1401, UK1401S

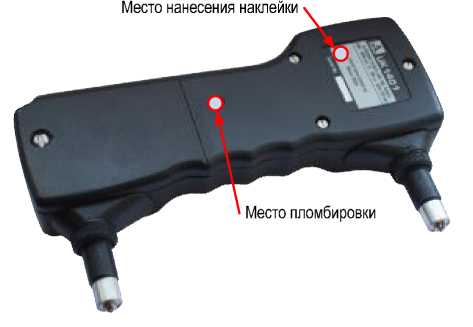

На рисунке 2 показаны место пломбировки корпуса тестеров для предотвращения несанкционированного доступа и место нанесения наклейки.
Рисунок 2. Место пломбировки корпуса и место нанесения наклейки
Тестеры UK1401 и UK1401S отличаются друг от друга типом используемых встроенных преобразователей. В тестерах UK1401 используются преобразователи продольных волн, в тестерах UK1401S - поперечных волн. Тип прибора обозначается на пленочной наклейке, размещаемой на задней поверхности тестера (рисунок 3).
Рисунок 3. Пленочные наклейки с обозначением типа тестера ультразвукового UK1401, UK1401S
|
Наименование |
Количество, шт. | |
|
UK1401 |
UK1401S | |
|
Тестер ультразвуковой |
1 |
1 |
|
Элементы питания АА Alkaline, LR6, 2,8 Ач |
3 | |
|
Аккумуляторы АА NiMH, 1,7 Ач * |
3 | |
|
Универсальное зарядное устройство для аккумуляторов типа АА * |
1 | |
|
Контрольный образец |
1 | |
|
Внешний ИК адаптер для связи с ПК |
1 | |
|
Сумка |
1 | |
|
Транспортный чемодан * |
1 | |
|
Компакт-диск с документацией |
1 | |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
*-Поставляется по заказу потребителя
|
Характеристики |
Значения | |
|
UK1401 |
UK1401S | |
|
Диапазон измерений времени распространения продольных ультразвуковых волн, мкс |
25-100 |
- |
|
Диапазон измерений времени распространения поперечных ультразвуковых волн, мкс |
- |
45-200 |
|
Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс, где /-измеренное значение времени |
±(0,02-/+0,1) | |
|
Диапазон измерений скорости распространения продольных ультразвуковых волн, м/с |
1 500-6 000 |
- |
|
Диапазон измерений скорости распространения поперечных ультразвуковых волн, м/с |
- |
750-3 250 |
|
Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, где с - измеренное значение скорости |
±(0,02-с+10) | |
|
База измерений, мм |
150±1 | |
|
Диапазон юстировки задержки, мкс |
2-20 | |
|
Рабочая частота, кГц |
50 | |
|
Дискретность индикации времени распространения ультразвуковых волн, мкс |
0,1 | |
|
Дискретность индикации скорости распространения ультразвуковых волн, м/с |
10 | |
|
Условия эксплуатации: | ||
|
- рабочий диапазон температур, С° |
-20 - +45 | |
|
- относительная влажность, %, не более |
90 | |
|
Напряжение питания, В |
3-5 | |
|
Продолжительность непрерывной работы, ч, не менее: | ||
|
- с выключенной подсветкой дисплея |
100 | |
|
- с включенной подсветкой дисплея |
15 | |
|
Габаритные размеры прибора, мм, не более |
199x120x34 | |
|
Масса прибора, г, не более |
350 | |
|
Средняя наработка на отказ, ч, не менее |
18 000 | |
|
Средний срок службы, лет, не менее |
5 | |
