Номер по Госреестру СИ: 79531-20
79531-20 Толщиномеры ультразвуковые электромагнитно-акустические
(серии A1270)
Назначение средства измерений:
Толщиномеры ультразвуковые электромагнитно-акустические серии A1270 (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных металлов и их сплавов, включая стали, сплавы алюминия с гладкими и грубыми корродированными поверхностями при одностороннем доступе к поверхности контроля без использования контактных жидкостей.
Внешний вид.
Толщиномеры ультразвуковые электромагнитно-акустические
Рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые электромагнитно-акустические
Рисунок № 2
Общие сведения
Дата публикации - 03.10.2025
Срок свидетельства - 06.11.2025
Номер записи -
ID в реестре СИ - 1383414
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Толщиномеры ультразвуковые электромагнитно-акустические серии A1270, Толщиномер ультразвуковой электромагнитно-акустический серии А1270, Толщиномер ультразвуковой электромагнитно-акустический серии A1270, мод.A1270, Толщиномер ультразвуковой электромагнитно-акустический серии A1270, Толщиномер ультразвуковой электромагнитно-акустический А1270, серии А1270, серии A1270, Нет модификации, нет данных, нет, модификации A1270, мод. А1270, мод. А1270, Без модификации, А1270L, А1270, мод. A1270, А1270, A1270, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 921
Выдано извещений - 15
Кол-во периодических поверок - 551
Кол-во средств измерений - 308
Кол-во владельцев - 40
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Толщиномеры ультразвуковые электромагнитно-акустические (серии A1270)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55894-13 03.08.2029 |
Дефектоскопы ультразвуковые, А1211 Mini Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
53482-13 26.02.2028 |
Тестеры ультразвуковые, UK1401, UK1401S Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79531-20 06.11.2025 |
Толщиномеры ультразвуковые электромагнитно-акустические, серии A1270 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81281-21 15.03.2026 |
Дефектоскопы ультразвуковые, A15 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89442-23 26.06.2028 |
Наборы мер скорости распространения продольных ультразвуковых волн, UCB011 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91297-24 09.02.2029 |
Тестеры ультразвуковые, UK14 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92032-24 27.04.2029 |
Толщиномеры ультразвуковые, А1201 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Кто поверяет Толщиномеры ультразвуковые электромагнитно-акустические (серии A1270)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 71 | 51 | 1 | 0 | 46 | 45 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 10 | 2 | 0 | 10 | 1 | 10 | 0 | 10 | |
| АО«НПО«ЦНИИТМАШ» (RA.RU.311531) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 16 | 3 | 0 | 15 | 1 | 16 | 0 | 15 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 29 | 5 | 0 | 29 | 1 | 29 | 0 | 29 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 17 | 3 | 0 | 17 | 0 | 17 | 0 | 17 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 17 | 7 | 0 | 17 | 2 | 17 | 0 | 17 | |
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 19 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 36 | 9 | 0 | 36 | 0 | 36 | 0 | 36 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 14 | 5 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 113 | 0 | 113 | 1 | 51 | 0 | 51 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 22 | 3 | 0 | 22 | 0 | 19 | 0 | 19 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "АКС" (RA.RU.313624) | 310 | 49 | 299 | 11 | 0 | 304 | 293 | 11 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 28 | 9 | 0 | 28 | 1 | 17 | 0 | 17 | |
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 7 | 2 | 0 | 7 | 0 | 0 | 0 | 0 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 11 | 5 | 0 | 11 | 1 | 7 | 0 | 7 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 0 | 4 | 1 | 4 | 0 | 4 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 28 | 6 | 0 | 28 | 1 | 28 | 0 | 28 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 16 | 2 | 0 | 16 | 1 | 16 | 0 | 16 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 9 | 3 | 0 | 9 | 1 | 9 | 0 | 9 | |
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АНК" (RA.RU.310566) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ПАО "КОРПОРАЦИЯ "ИРКУТ" (0334) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 19 | 5 | 0 | 19 | 0 | 18 | 0 | 18 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 3 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 30 | 25 | 0 | 30 | 2 | 6 | 0 | 6 | ||
| ПАО "ЯКОВЛЕВ" (0334) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 20 | 18 | 0 | 20 | 0 | 18 | 0 | 18 |
Стоимость поверки Толщиномеры ультразвуковые электромагнитно-акустические (серии A1270)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
5000 | 5578 |
|
ФБУ УРАЛТЕСТ Свердловская область |
6156 | 5578 |
Программное обеспечение
Толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка данных контроля.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти толщиномеров и защищено кодом производителя. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения толщиномеров соотв етствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация толщиномера |
A1270 |
A1270L |
|
Идентификационное наименование ПО |
A1270 |
A1270L |
|
Номер версии (идентификационный номер) ПО |
4.26 и выше |
4.26 и выше |
|
Цифровой идентификатор ПО |
отсутствует |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на пленочный шильдик на задней панели толщиномера и титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым электромагнитно-акустическим серии A1270АПЯС.412231.036 ТУ. Толщиномеры ультразвуковые электромагнитно-акустические серии A1270. Технические условия
Поверка
Поверкаосуществляется по документу МП 203-30-2020 «Государственная система обеспечения единства измерений. Толщиномеры ультразвуковые электромагнитно-акустические серии A1270. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.07.2020 г.
Основные средства поверки:
- Комплект образцовых ультразвуковых мер КМТ 176М-1 (сталь 40Х13)
(Рег. № 6578-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Акустические Контрольные Системы»(ООО «АКС»)
ИНН 7719031956
Юридический адрес: 115487, г. Москва, Коломенский пр., д. 25, корп. 1, кв. 56
Адрес: 142712, Московская область, Ленинский район, пос. Горки Ленинские, промзона «Технопарк», ул. Восточная, вл. 12, стр. 1
Телефон: +7 (495) 777-66-09
Web-сайт: www.acsys.ru
E-mail: info@acsys.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), пересчитываемое при известной скорости распространения ультразвуковых волн в значение толщины ОК. Для излучения ультразвуковых волн в ОК и приема их отражений используется сменный электромагнитно-акустический ультразвуковой преобразователь (ЭМАП), который устанавливается на поверхность ОК в месте измерения толщины. Если поверхность материала, противоположная той, на которую установлен ЭМАП, имеет впадины, то ультразвуковые волны отражаются от них и толщина определяется как кратчайшее расстояние от внешней поверхности до этих впадин.
Конструктивно толщиномеры состоят из электронного блока, имеющего цветной графический дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключают сменные ЭМАП. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером. Питание толщиномеров осуществляется от встроенного в электронный блок аккумулятора.
Толщиномеры выпускают в двух модификациях A1270 и A1270L которые отличаются друг от друга программным обеспечением и количеством используемых сменных ЭМА преобразователей.
Внешний вид толщиномеров представлен на рисунке 1.

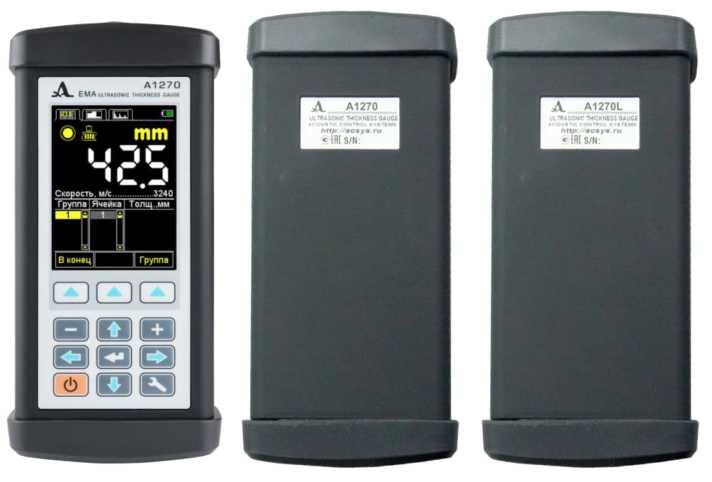

Рисунок 1 - Внешний вид толщиномеров ультразвуковых электромагнитно-акустических серии A1270
В качестве пломб на толщиномерах используются наклейки, расположенные под резиновыми накладками на верхнем и нижнем торце корпуса. На рисунке 2 показаны места пломбировки толщиномеров для предотвращения несанкционированного доступа.

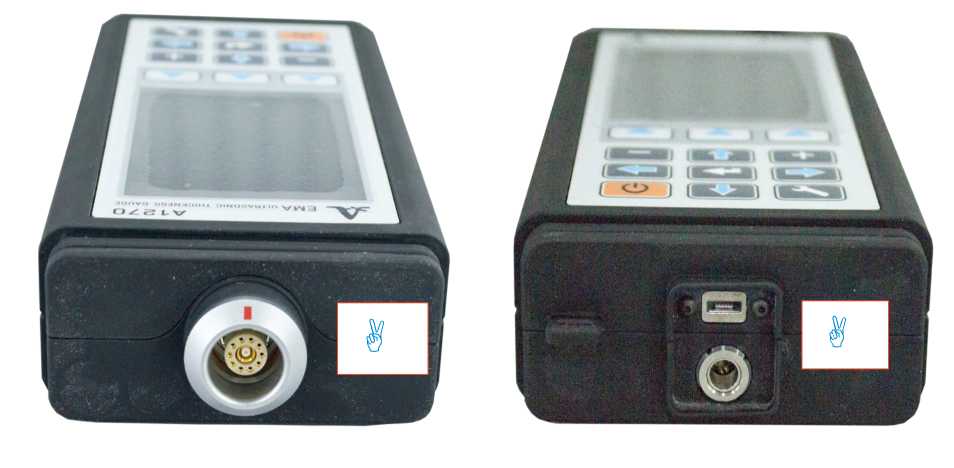

Рисунок 2 - Места пломбировки корпусов толщиномеров ультразвуковых электромагнитноакустических серии A1270
Таблица 4 -
|
Наименование |
Обозначение |
A1270 |
A1270L |
|
Коли1 |
1ество | ||
|
Электронный блок толщиномера ультразвукового электромагнитноакустического A1270 |
1 шт. | ||
|
Электронный блок толщиномера ультразвукового электромагнитноакустического A1270L |
1 шт. | ||
|
ЭМАП S3850 5.0A0D8ES со встроенным кабелем |
АПЯС.418231.082 |
1 шт. |
1 шт. |
|
ЭМАП S3855 4.0A0D8ES со встроенным кабелем |
АПЯС.418231.107 |
-* |
-* |
|
ЭМАП S3950 5.0A0D8ES со встроенным кабелем |
АПЯС.418231.109 |
-* |
-* |
|
ЭМАП S3951 4.0A0R8x8ES со встроенным кабелем |
АПЯС.418231.110 |
-* |
-* |
|
ЭМАП S3955 4.0A0D8ES со встроенным кабелем |
АПЯС.418231.108 |
-* |
-* |
|
ЭМАП S7392 4.0A0D10ES |
АПЯС.418231.002 |
-* |
-* |
|
ЭМАП S7394 3.0A0R10x10ES |
АПЯС.418231.003 |
-* |
-* |
|
Переходник LEMO 2K - LEMO 00 для ЭМАП серии S73 |
- |
-* |
-* |
|
Специализированная каретка MT730 для перемещения ЭМАП серии S73 |
АПЯС.402149.004 |
-* |
-* |
|
Кабель LEMO 00 - LEMO 00 одинарный 1,2 м |
- |
-* |
-* |
|
Адаптер питания 230 В (220) В / 15 В |
- |
1 шт. |
1 шт. |
|
Кабель USB A - Micro B |
- |
1 шт. |
1 шт. |
|
Жесткий кейс |
- |
1 шт. |
1 шт. |
|
Паспорт |
АПЯС.412231.036 ПС |
1 экз. |
1 экз. |
|
Руководство по эксплуатации |
АПЯС.412231.036 РЭ |
1 экз. |
1 экз. |
|
Методика поверки |
МП 203-30-2020 |
1 экз. |
1 экз. |
|
* Опционально | |||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
A1270 |
A1270L | |
|
Диапазон измерений толщины (по стали) с ЭМАП, мм: - S3850 5.0A0D8ES |
от 0,9 до 50,0 | |
|
- S3855 4.0A0D8ES |
от 0,9 до 50,0 |
- |
|
- S3950 5.0A0D8ES |
от 0,9 до 50,0 | |
|
- S3951 4.0A0R8x8ES |
от 0,9 до 100,0 |
- |
|
- S3955 4.0A0D8ES |
от 0,9 до 50,0 |
- |
|
- S7392 4.0A0D10ES |
от 0,9 до 100,0 | |
|
- S7394 3.0A0R10x10ES |
от 0,9 до 100,0 | |
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм |
±(0,01-J + 0,02), где d - измеряемая толщина, мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
A1270 |
A1270L | |
|
Диапазон устанавливаемых скоростей распространения |
от 500 до 15 000 | |
|
ультразвуковых волн, м/с | ||
|
Диапазон рабочих частот, МГц |
от 2,5 до 5,0 | |
|
Источник питания |
встроенный |
аккумулятор |
|
Номинальное напряжение питания, В |
13,2 | |
|
Время непрерывной работы от полностью заряженного | ||
|
нового аккумулятора при нормальных климатических |
8 | |
|
условиях, ч, не менее | ||
|
Габаритные размеры, мм, не более: | ||
|
- длина |
210 | |
|
- ширина |
100 | |
|
- высота |
50 | |
|
Масса, г, не более |
1100 | |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от - 30 до + 55 | |
|
Тип используемых преобразователей: | ||
|
- S3850 5.0A0D8ES |
+ |
+ |
|
- S3855 4.0A0D8ES |
+ |
- |
|
- S3950 5.0A0D8ES |
+ |
+ |
|
- S3951 4.0A0R8x8ES |
+ |
- |
|
- S3955 4.0A0D8ES |
+ |
- |
|
- S7392 4.0A0D10ES |
+ |
+ |
|
- S7394 3.0A0R10x10ES |
+ |
+ |
