Комплексы являются системами контроля и сбора данных SCADA, работающие под управлением программного обеспечения INFODRILL обладающим интерфейсом, аналогичным среде MS Windows. Они предоставляют обслуживающему персоналу все необходимые данные о процессе бурения и позволяют, при необходимости, задавать его параметры.

Комплексы имеют модульную структуру и состоят из следующих компонентов:

• 1.   Индустриального сервера.

• 2.   Микроконтроллерного узла сбора данных (УСД).

• 3.   Датчиков.

• 4.   Мониторов, клавиатуры, манипулятора «мышь».

• 5.   Принтера.

• 6.   Системы теленаблюдения CCTV (опция).

• 7.   Газовой сигнальной установки (опция).

В зависимости от поставленных задач, типовая конфигурация комплексов может быть изменена или дополнена другим оборудованием.

Индустриальный сервер является платформой системы и осуществляет обработку, визуализацию, архивирование и управление данными. Помимо сервера, к комплексу по сети Ethernet могут подключаться удаленные компьютеры пользователей разного ранга (бурового мастера, начальника буровой и др.)

Микроконтроллеры УСД служат для подключения удаленных датчиков и соединения с шиной данных буровой установки. Они производят сбор входных величин и их предварительную обработку. Далее эти данные передаются серверу для дальнейшего использования.

Удаленные датчики служат для сбора данных от системы подготовки бурового раствора, буровых насосов, приборов буровой площадки и от других удаленных устройств.

Мониторы (2 шт.) с размером диагонали экрана 19 дюймов, клавиатура, манипулятор «мышь» служат для управления комплексами.

комплексов и позволяет управлять телекамерами (масштаб изображения, поворот, наклон, выбор камер и др.) через элементы управления комплексов.

Газовая сигнальная установка осуществляет измерение концентрации различных газов и сигнализацию о превышении допустимого уровня.

Крутящий момент буровой лебедки

Крутящий момент поворотной платформы

Зона контроля бурения

Крутящий момент привода

Зона наливных

Датчики уровня

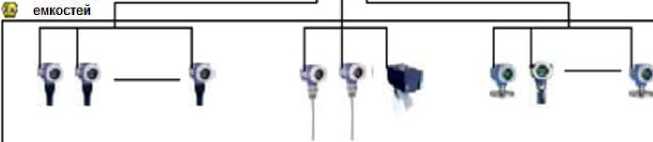

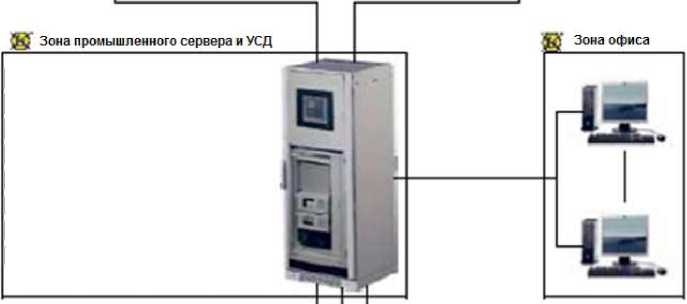

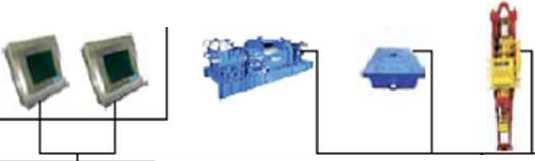

Рис. 1. Общий вид комплексов.

Комплексы   осуществляют

преобразование сигналов от первичных измерительных преобразователей следующим образом:

аналоговые сигналы от первичных измерительных преобразователей (датчиков) через искрозащитные экраны поступают на узел сбора данных (УСД);

в УСД аналоговые сигналы преобразуются в цифровые коды аналоговоцифровым преобразователем; цифровые           коды

обрабатываются в микропроцессоре с помощью программ, находящихся в блоках      памяти,      и

преобразуются в значения параметров технологического процесса;

обработанная информация из УСД по шине MODBUS  поступает на

сервер и передается на дисплеи.

Дискретные (цифровые) каналы выполняют функции сигнализации и противоаварийной защиты и не используются в процессе измерений.

Комплексы осуществляют следующие функции:

ввод аналоговых и дискретных (цифровых) сигналов;

преобразование аналоговых сигналов в цифровой код с последующим преобразованием в значения параметров процесса бурения;

сбор, накопление, регистрацию и хранение информации; отображение на дисплеях; вывод информации на принтер;

предупредительную и аварийную сигнализацию при выходе технологических параметров за установленные границы и при обнаружении неисправностей оборудования;

противоаварийную защиту оборудования.

Информация о параметрах технологического процесса в виде таблиц, графиков, диаграмм, построенных в зависимости от времени, отображается на мониторах рабочей станции оператора.

Сервер, монитор сервера с размером диагонали экрана 17 дюймов и УСД располагаются во взрывобезопасной зоне и размещаются в металлическом шкафу, закрывающимся дверью и снабженным освещением, термостатом и вентилятором обдува, которые поддерживают заданную температуру.

Для питания первичных преобразователей (датчиков) комплексы имеют дополнительный источник питания постоянного тока напряжением 24 В.

Приборы относятся к ремонтируемым и восстанавливаемым изделиям.

В комплект входят:

• - узел сбора данных (УСД);

• - сервер;

• - мониторы - 3 шт.

• - принтер формата А3;

• - клавиатура и манипулятор «мышь»;

• - программное обеспечение INFODRILL;

• - руководство по эксплуатации;

• - методика поверки.

Основные технические характеристики

Количество входных аналоговых измерительных каналов, шт.

Количество входных дискретных (цифровых) измерительных каналов, шт. 16

Количество выходных дискретных (цифровых) измерительных каналов, шт. 16 Напряжение питания переменного тока, В

Частота, Гц

Напряжение питания постоянного тока, В

Потребляемая мощность от сети постоянного тока, Вт

Г абаритные размеры: металлического шкафа для размещения УСД, сервера, мм, не более        2000x800x800

монитора                                                                375^385x201

Масса

металлического шкафа для размещения УСД, сервера, кг, не более

мониторов (3 шт.)

Степень защиты, обеспечиваемая оболочкой

металлического шкафа для размещения УСД, сервера по ГОСТ 14254

Рабочие условия применения:

• - температура окружающего воздуха, °С                                   от + 5 до + 55*

• - относительная влажность окружающего воздуха

при 25 °С без конденсации влаги, %, не более

• - атмосферное давление, кПа                                                84 - 106,7

Средний рок службы, лет, не менее

Примечание * - поддерживается термостатом.
