Номер по Госреестру СИ: 71403-18
71403-18 Системы контроля параметров бурения (СКПБ)
(infoDRILL)
Назначение средства измерений:
Системы контроля параметров бурения (СКПБ) infoDRILL предназначены для измерений следующих величин: уровня, расхода и давления бурового расхода, силы (натяжения/нагрузки), положения и скорости перемещения талевого блока, а так же числа ходов бурового насоса.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
infoDRILL
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Общество с ограниченной ответственностью "БЕНТЕК ДРИЛЛИНГ ЭНД ОЙЛФИЛД СИСТЕМС" | Юридические лица | 7 | 7 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 79c1b82d-1c2a-2ab3-b0dd-2a4514896a10 | 71403-18 | 2023-03-31 | — | актуальная |
| 193db7a0-6774-36c5-9118-239c859e00fd | 71403-18 | 2020-05-07 | 2023-03-31 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 31.03.2023
Срок свидетельства - 01.06.2024
Номер записи - 167484
ID в реестре СИ - 396368
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
infoDRILL
Изготовитель - Фирма "Bentec GmbH Drilling & Oilfield Systems"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Аннотация!
Отчет представляет собой выгрузку обработанных статистических данных по поверкам средств измерений за выбранный год. Выгрузка формируется в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";".
Размер выгрузки может быть значительным и достигать до 1 миллиона строк.
Структура выгружаемых данных включает следующие поля:
Условный шифр знака поверки
Наименование организации-поверителя
Номер типа СИ ФРШИН
Общее количество поверок
Количество первичных поверок
Количество периодических поверок
Количество извещений о непригодности
Количество поверок для юридических лиц
Наименование типа СИ
Отчет предназначен для анализа результатов поверочной деятельности за выбранный календарный год. Использование в качестве идентификатора условного шифра знака поверки обеспечивает устойчивую и однозначную идентификацию поверителя по данным поверок и извещений о непригодности, в том числе в случаях отсутствия или неполноты сведений о записи в реестре аккредитованных лиц.
Сформированный файл может быть открыт в текстовых редакторах и табличных процессорах, включая Notepad++, Блокнот и MS Excel. Для открытия файла в MS Excel следует перейти на вкладку «Данные», выбрать команду «Из текста/CSV» и указать путь к файлу выгрузки.
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 7
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
№1072 от 2018.06.01 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71403-18 Системы контроля параметров бурения (СКПБ) (infoDRILL) Фирма "Bentec GmbH Drilling & Oilfield Systems" (ГЕРМАНИЯ ) |
36033-13 Комплексы средств наземного контроля и управления процессом бурения нефтяных и газовых скважин (ТМ КУБ) ОАО НПФ "ТЕТРАН" (РОССИЯ г.Томск) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49724-12 05.05.2017 |
Системы контроля параметров бурения (СКПБ), infoDRILL Фирма "Bentec GmbH Drilling & Oilfield Systems" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
71403-18 01.06.2024 |
Системы контроля параметров бурения (СКПБ), infoDRILL Фирма "Bentec GmbH Drilling & Oilfield Systems" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
44480-10 24.04.2025 |
Комплексы информационно-измерительные системы контроля параметров бурения, infoDRILL Фирма "Bentec GmbH Drilling & Oilfield Systems" (ГЕРМАНИЯ ) |
ОТ |
2 года |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 7 | 5 | 2 | 0 | 7 | 5 | 2 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ростовский ЦСМ Ростовская область |
1750 | 1750 |
Система имеет встроенное программное обеспечение (ПО) InfoDRILL. Встроенное ПО реализовано аппаратно и является метрологически значимым.
Вклад ПО InfoDRILL в суммарную погрешность системы незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью системы.
Для защиты метрологических характеристик от несанкционированного доступа и изменений (корректировок), предусмотрен многоступенчатый доступ к текущим данным и параметрам настройки системы (механические замки, электронные ключи, индивидуальные пароли и программные средства для защиты файлов и баз данных).
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
DrillingRecor der.ocx |
InfoDrill T ools.ocx |
ScaleBox.o cx |
|
Номер версии (идентификационный номер) ПО |
Ver.1.7.0.3 |
Ver.1.0.0.13 |
Ver.1.1.0.6 |
|
Цифровой идентификатор ПО |
4f33edc9941ff1 ba4a40f815edb e1d99 |
5b5ab89d77b d1932b03de2 1964f6d971 |
a93b3aecdcf6 7cb5b4f511a8 d083df57 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
MD5 |
MD5 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносится на маркировочную табличку шкафа системы методом трафаретной печати со слоем защитного покрытия фотохимическим методом и на титульный лист паспорта методом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам контроля параметров бурения (СКПБ) infoDRILL
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»
Техническая документация «Bentec GmbH Drilling & Oilfield Systems», Германия
осуществляется по документу МП 71403-18 «Системы контроля параметров бурения (СКПБ) infoDRILL. Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» «26» февраля 2018 г.
Основные средства поверки: калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 20580-06). Диапазон воспроизведения силы тока от 0 до 25 мА. Пределы допускаемой основной абсолютной погрешности ±0,003 мА. Диапазон воспроизведения напряжения постоянного тока от 0 до 12 В. Пределы допускаемой основной абсолютной погрешности ±0,003 В.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Принцип действия системы контроля параметров бурения (СКПБ) infoDRILL (далее системы или infoDRILL) основан на передаче информации с датчиков через «Комплекс информационно-измерительный системы контроля параметров бурения infoDRILL» на сервер, где данные о процессе бурения обрабатываются, архивируются, визуализируются и передаются в виде мнемосхем на мониторы пульта бурильщика. Отображение информации на мнемосхемах осуществляется с помощью круговых и линейных шкал, цифровых табло, временных диаграмм, активных технологических схем.
Системы контроля параметров бурения (СКПБ) infoDRILL состоят из следующих составных элементов: первичные преобразователи (в соответствии с таблицей 2), комплекс информационно-измерительный системы контроля параметров бурения infoDRILL (Госреестр № 44480-10), взрывозащищенные мониторы и устройства ввода, установленные в кабине бурильщика, индустриальный сервер как платформа для визуализации и архивирования данных, удаленная рабочая станция бурового мастера и программное обеспечение infoDRILL, работающее в операционной среде Microsoft Windows.
Конструктивно сервер, монитор сервера, и комплекс информационно-измерительный системы контроля параметров бурения infoDRILL располагаются во взрывобезопасной зоне и размещаются в металлическом шкафу, закрывающимся дверью и снабженным освещением, термостатом и вентилятором обдува, которые поддерживают заданную температуру.
Системы функционируют в режиме реального времени с передачей информации по проводным линиям связи, MODBUS - каналам и по интерфейсу Ethernet.
Системы выполняют следующие основные и сервисные функции:
- измерений и индикации: уровня бурового раствора в циркуляционных емкостях и доливочной емкости, расхода бурового раствора в нагнетательной линии и выходящего из скважины, числа ходов бурового насоса, давления бурового раствора в затрубном пространстве, давления нагнетания бурового раствора в стояке, положения талевого блока относительно стола ротора, скорости перемещения талевого блока, веса на крюке, крутящего момента трубного ключа, на роторе и на системе верхнего привода, частоты вращения ротора и системы верхнего привода;
- вычисления и индикации: активного объема бурового раствора, суммарного объема бурового раствора и его изменения, глубины скважины, положения долота над забоем, скорости проходки пород в процессе бурения, нагрузки на долото;
- индикации: состояния буровых насосов, временных графиков динамики буровых процессов, сообщений о сбоях в оборудовании буровой установки;
- контроля выхода технологических параметров за установленные пользователем пределы со звуковой сигнализацией и сигнализацией этих событий на экране;
- регистрации и архивации в базе данных всех основных параметров и событий в процессе бурения;
- документирования результатов процесса бурения в цифровом и графическом виде, включая вывод различных технологических отчетов на принтер для распечатывания.

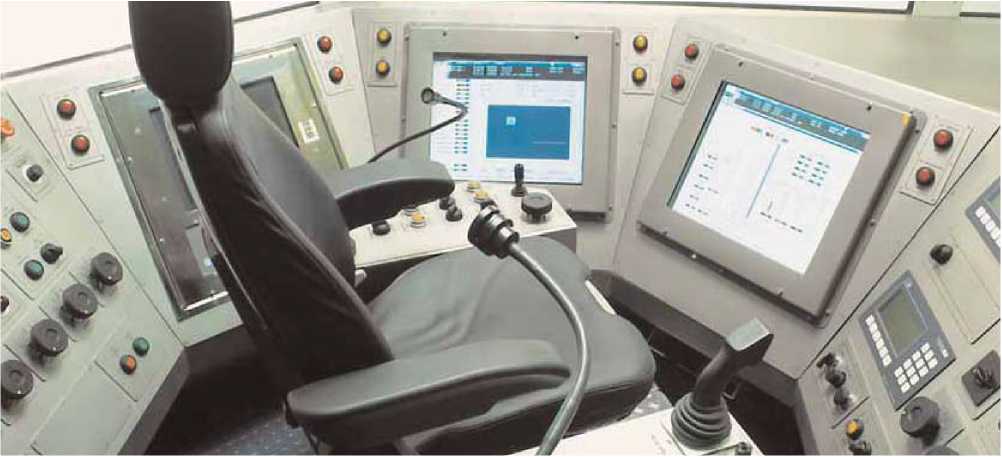

Общий вид пульта бурильщика системы контроля параметров бурения (СКПБ) infoDRILL представлен на рисунке 1.
Рисунок 1 - Общий вид пульта бурильщика системы контроля параметров бурения (СКПБ) infoDRILL
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Системы контроля параметров бурения (СКПБ) |
infoDRILL |
1 комплект* |
|
Паспорт |
- |
1 шт. |
|
Техническое руководство СКПБ infoDRILL |
- |
1 шт. |
|
«Системы контроля параметров бурения (СКПБ) infoDRILL. Методика поверки» |
- |
1 шт. |
* Комплект поставки в соответствии с условиями заказа
Таблица 2 - Метрологические характеристики
|
Измерительный канал |
Первичный преобразователь (номер Госреестра) |
Вторичный преобразователь (реестровый номер) |
Диапазон * измерения |
Пределы допускаемой основной приведенной* погрешности измерительного канала, % |
|
Уровня бурового раствора в приемных емкостях |
Ультразвуковой уровнемер Prosonic M FMU 40 (№ 17670-13) |
Комплексы информационноизмерительные системы контроля параметров бурения infoDRILL (№44480-10) |
от 0,25 до 5,00 м |
±2 |
|
Расхода бурового раствора (относительного) выходящего из скважины |
от 0 до 100 % |
±2,5 | ||
|
Расхода бурового раствора в нагнетательной линии |
Преобразователь измерительный частоты с гальванической развязкой (барьеры искрозащиты) KFD2-UFC-Ex1.D (№ 22148-08) |
от 0 до 0,2 (200) м3/с (л/с) |
±2,0 | |
|
Давления нагнетания бурового раствора в стояке |
Измеритель давления WMG100, WMG100P (№ 44757-10) Преобразователь давления измерительный DMP (№ 56795-14) |
от 60 (6) до 400 (40) бар (МПа) |
±1,5 | |
|
Давления бурового раствора в затрубном пространстве |
от 60 (6) до 600 (60) бар (МПа) |
±1,5 | ||
|
Уровня бурового раствора в доливочной емкости |
Уровнемер микроимпульсный Levelflex FMP5 (№ 47249-16) |
- |
от 0,5 до 5 м |
±2,0 |
|
Натяжения троса трубного ключа |
Измеритель давления WTT100, WTT100P (№ 46118-10) Преобразователь давления измерительный DMP (№ 56795-14) |
Комплексы информационноизмерительные системы контроля параметров бурения infoDRILL (№44480-10) |
от 0,1 до 150 кН |
±1,5 |
|
Нагрузки на крюк |
Измеритель давления Е, ЕВ (№ 46119-10) Преобразователь давления измерительный DMP (№ 56795-14) |
от 0,1 до 5500 кН |
±1,5 |
* Пределы погрешности приведены к верхнему пределу измерений
Продолжение таблицы 2
|
Измерительный канал |
Первичный преобразователь (номер Госреестра) |
Вторичный преобразователь (реестровый номер) |
Диапазон * измерения |
Пределы допускаемой основной приведенной* погрешности измерительного канала, % |
|
Положения талевого блока относительно стола ротора |
Преобразователи угла измерительные (энкодеры) GEUX (GAUX), SEUX (SAUX) (№45240-10) |
- |
от Т10'4 до 45 м |
±1,5 |
|
Скорости перемещения талевого блока |
- |
от 0,28 до 2 м/с |
±1,5 | |
|
Числа ходов бурового насоса |
Преобразователи измерительные частоты с гальванической развязкой (барьеры искрозащиты) KFD2-UFC-Ex1.D (№ 22148-08) |
Комплексы информационноизмерительные системы контроля параметров бурения infoDRILL (№44480-10) |
от 10 до 150 об/мин |
±2 |
Примечание: Допускается применение других типов первичных измерительных преобразователей, с аналогичными метрологическими характеристиками, подтвержденными при утверждении их типа.
Таблица 3 - Основные технические характеристики
|
Стрелочные цифровые указатели и цифровые табло на экране монитора пульта бурильщика: | |
|
- цена деления шкал, % от наибольшего предела измерений |
не хуже 0,5 |
|
- вариация показаний, % от наибольшего предела измерений |
не хуже 0,5 |
|
Частота опроса датчиков, Гц |
1,5 |
|
Время опроса, мс |
10 |
|
Периодичность вывода измерительной информации на экран монитора пульта станции бурильщика, мс |
500 |
|
Время прогрева системы, мин, не менее |
20 |
|
Диапазон рабочих температур систем InfoDRILL (кроме первичных преобразователей), °С |
от 5 до 40 |
|
Диапазон рабочих температур измерительных каналов, °С |
от -45 до +50 |
|
Электрические параметры аналоговых входов системы: | |
|
- сила постоянного тока, мА |
от 4 до 20 |
|
- внутреннее сопротивление источника входного сигнала при измерении тока, Ом, не более |
250 |
|
- напряжение постоянного тока, В |
от 0 до 10 |
|
Напряжение питания системы, В: | |
|
- от источника постоянного тока |
24 |
|
- от сети переменного тока (50±1) Гц |
220±22 |
