Номер по Госреестру СИ: 27860-14
27860-14 Дымомеры
(АВГ-1Д)
Назначение средства измерений:
Дымомеры АВГ-1Д предназначены для автоматического определения дымности в отработавших газах дизельных двигателей автотранспортных средств, а также для измерения частоты вращения коленчатого вала двигателя и температуры моторного масла.

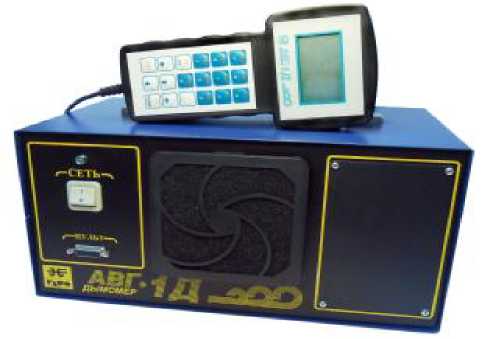

Внешний вид.
Дымомеры
Рисунок № 1
Общие сведения
Дата публикации - 14.06.2020
Срок свидетельства -
Номер записи - 177232
ID в реестре СИ - 1262077
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исп. АВГ-1Д-4.01, исп. АВГ-1Д-4, исп. АВГ-1Д-1.01, Автотест АВГ-1Д-4.01, АВГ-4-0.01, АВГ-1Д., АВГ-1Д-4.01, АВГ-1Д-4-4.01, АВГ-1Д-4, АВГ-1Д-3.01, АВГ-1Д-1.01, АВГ-1Д-1-0.1, АВГ-1Д-01, АВГ-1Д, исп. АВГ-1Д-4.01, АВГ-1Д, исп. АВГ-1Д-4, АВГ-1Д исп. АВГ-1Д-4.01, АВГ-1Д исп. АВГ-1Д-4, АВГ-1Д, АВГ-01Д, -,
Производитель
Изготовитель - Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд")
Страна - РОССИЯ
Населенный пункт - г. Великий Новгород
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 956
Выдано извещений - 4
Кол-во периодических поверок - 372
Кол-во средств измерений - 214
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№8 от 2019.01.10 О продлении срока действия свидетельств об утверждении типа средств измерений
№3396 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электромагнитная совместимость технических средств" (ТК 030)
№2327 от 2024.10.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (11)
№382 от 2004.12.16 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ЗАО"Альфа-динамика ХИМАВТОМАТИКА"
№890 от 2020.05.12 ПРИКАЗ. О переоформлении свидетельства об утверждении типа СИ Дымомеры АВГ-1Д
№2588 от 2023.12.01 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Дымомеры (АВГ-1Д)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27861-14 |
Газоанализаторы, АВГ-4 Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд") (РОССИЯ г. Великий Новгород) |
ОТ МП |
1 год |
|
56636-14 |
Стенды тормозные силовые, СТС Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд") (РОССИЯ г. Великий Новгород) |
ОТ МП |
1 год |
|
27860-14 |
Дымомеры, АВГ-1Д Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд") (РОССИЯ г. Великий Новгород) |
ОТ МП |
1 год |
|
92361-24 13.06.2029 |
Приборы для измерений параметров света фар автотранспортных средств, ОПК-1 Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд") (РОССИЯ г. Великий Новгород) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Дымомеры (АВГ-1Д)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АНО "МИЦ" (1245) | 20 | 20 | 0 | 0 | 10 | 10 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 12 | 10 | 2 | 0 | 11 | 9 | 2 | |||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 50 | 11 | 45 | 5 | 0 | 50 | 45 | 5 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО "ЦМС" (РОСС RU.0001.310313) | 32 | 3 | 29 | 3 | 0 | 6 | 6 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 20 | 2 | 0 | 20 | 0 | 19 | 0 | 19 | |
| ИП МАТВЕЕВА НАТАЛЬЯ ВЛАДИМИРОВНА (RA.RU.312849) | 306 | 57 | 305 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 31 | 4 | 31 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 1 | 5 | 0 | 6 | 1 | 5 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 7 | 2 | 0 | 7 | 2 | 0 | 0 | 0 | |
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ЦСМ" (RA.RU.312904) | 26 | 8 | 5 | 21 | 0 | 17 | 0 | 17 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 8 | 1 | 0 | 8 | 0 | 0 | 0 | 0 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 9 | 1 | 0 | 9 | 0 | 8 | 0 | 8 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 26 | 6 | 0 | 26 | 0 | 24 | 0 | 24 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 153 | 5 | 104 | 49 | 0 | 150 | 101 | 49 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 22 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 11 | 3 | 0 | 11 | 0 | 8 | 0 | 8 | |
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 14 | 14 | 0 | 0 | 7 | 7 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 15 | 8 | 0 | 15 | 0 | 15 | 0 | 15 | |
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦМС ПРОГРЕСС" (1771) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 11 | 4 | 0 | 11 | 0 | 6 | 0 | 6 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 4 | 0 | 6 | 1 | 6 | 0 | 6 | |
| ООО "РЦ БДД" (РОСС RU.0001.310344) | 4 | 4 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 8 | 8 | 0 | 0 | 6 | 6 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 22 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "МОНИТОРИНГ" (RA.RU.310623) | 4 | 2 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "СЗМЦ" (RA.RU.314058) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 3 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 17 | 13 | 0 | 17 | 0 | 16 | 0 | 16 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 20 | 19 | 0 | 20 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Дымомеры (АВГ-1Д)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
1651 | 1888 |
|
ФБУ Белгородский ЦСМ Белгородская область |
1446 | 1888 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2169 | 1888 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2003 | 1888 |
|
ФБУ Вологодский ЦСМ Вологодская область |
328 | 1888 |
Программное обеспечение
Дымомеры АВГ-1 Д имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения дымности в отработавших газах дизельных двигателей автотранспортных средств, а также для измерения частоты вращения коленчатого вала двигателя и температуры моторного масла. Программное обеспечение идентифицируется при включении прибора при включении прибора на индикаторе пульта.
Дымомеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
АВГ- 1Д |
2,3 |
Пульт 2 и выше Модуль 3 и выше |
4D72 |
CRC-16 |
Влияние встроенного программного обеспечения дымомера АВГ-1Д учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286 - 2010.
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом и на боковую поверхность дымомера методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Дымомеры АВГ-1 Д. Паспорт. ВЕКМ.415311.009 ПС».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дымомерам АВГ-1Д
ГОСТ Р 41.24 - 2003 (Правила ЕЭК ООН №24). Единообразные предписания, касающиеся: I. Сертификации двигателей с воспламенением от сжатия в отношении дымности; II. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности;
IV. Измерения мощности двигателей
ГОСТ Р 52160 - 2003. Автототранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния
Технический регламент о безопасности колёсных транспортных средств. Утвержден Постановлением Правительства Российской Федерации от 10 сентября 2009 г. N 720
Дымомеры АВГ-1Д. Технические условия. ТУ 4215-009-17329247-04 (ВЕКМ.415311.009 ТУ)
Поверка
Поверкаосуществляется по документу МП 242-1671-2013 «Дымомеры АВГ-1Д. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 30 октября 2013 г.
Основные средства поверки:
-
- Наборы мер КНФ-1-01, Госреестр № 37858 - 08;
-
- Генератор сигналов низкочастотный, ГЗ-109 ТУ ЕХ3 269.086;
-
- Частотомер электронно-счетный ЧЗ-36, диапазон измерений от 0,1 Гц до 120 МГц, ЕЭ2.721.043.ТУ
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Акционерное общество «ГАРО-Трейд » (АО «ГАРО-Трейд»)Адрес: 173003, г. Великий Новгород, ул. Б.Санкт-Петербургская, 64
Тел.: (816-2) 940-999
Факс: (816-2) 940-966
E-mail: trade@novgaro.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: http://www.vniim.ru
Принцип действия дымомеров АВГ-1Д (АВГ- 1Д-1, АВГ- 1Д-2, АВГ- 1Д-3, АВГ- 1Д-4) основан на оптико - абсорбционном методе, заключающемся в измерении ослабления интенсивности света при его прохождении через задымленную среду.
Светодиод просвечивает измерительную камеру с оптической базой 0,43 м, которая заполнена отработавшим газом. Фотодиод регистрирует интенсивность излучения, прошедшего через задымленную среду. Прибор автоматически рассчитывает коэффициент ослабления светового потока.
Дымомеры исполнений АВГ-1Д-2, АВГ-1Д-4 имеют дополнительную функцию - определение частоты вращения коленчатого вала дизельных двигателей. Дымомеры исполнений АВГ-1Д-3, АВГ-1Д-4 имеют дополнительную функцию - определение температуры масла в двигателе.
Конструктивно прибор состоит из измерительного блока и пульта дистанционного управления, соединенных между собой кабелем.
Оптическая система защищена от возможных загрязнений впускным клапаном и принудительным обдувом воздушным потоком, создаваемым вентилятором.
Дымомер имеет встроенный принтер, управление работой дымомера производится с помощью специального выносного блока управления.
Дымомер снабжен последовательным интерфейсом RS-232 для работы с компьютером.
Дымомеры оборудованы устройством, обеспечивающим давление газа в дымовой камере не более 735 Па (75 мм вод.ст.) по отношению к окружающей среде.
Общий вид дымомера (вид спереди) представлен на рисунке 1.
Рисунок 1 - Дымомер АВГ-1Д.
Таблица 4
|
№ пп |
Изделия |
Кол-во |
|
1 |
Оптический блок |
1 шт. |
|
2 |
Пульт управления |
1 шт. |
|
3 |
Кабель соединительный ПУ |
1 шт. |
|
4 |
Проботборный шланг |
1 шт. |
|
5 |
Пробоотборный зонд для нормально расположенной выпускной системы |
1 шт. |
|
6 |
Пробоотборный зонд для вертикально расположенной выпускной системы |
1 шт. |
|
7 |
Светофильтр контрольный |
1 шт. |
|
8 |
Кабель питания 220В |
1 шт. |
|
9 |
Датчик температуры масла* |
1 экз. |
|
10 |
Датчик частоты вращения коленчатого вала* |
1 экз. |
|
11 |
Паспорт ВЕКМ.415311.009 ПС |
1 экз. |
|
12 |
Методика поверки МП 242-1671-2013 |
1 экз. |
*- поставка в зависимости от исполнения.
Допускается замена комплектующих изделий без ухудшения характеристик прибора.
1 1. Диапазоны измерений и пределы допускаемой погрешности приведены в таблице 2
Таблица 2
|
Исполнение |
Определяемая характеристика |
Диапазон измерений |
Пределы допускаемой погрешности | |
|
абсолютной |
приведенной | |||
|
АВГ- 1Д-1 АВГ- 1 Д-2 АВГ- 1 Д-3 АВГ- 1 Д-4 |
Коэффициент поглощения k, -1 м Коэффициент ослабления света N,% |
от 0 до ¥ (0-10,при k>10 k= ¥) от 0 до 100 |
±0,05м-1 при k= 1,6 - 1,8 м-1 |
± 1,0 % |
|
АВГ- 1Д-2 |
Частота вращения, об/мин |
от 0 до 6000 |
- |
± 2,5 % |
|
АВГ- 1Д-3 |
Температура 0 масла, С |
от 0 до 100 |
- |
± 2,5 % |
|
АВГ- 1Д-4 |
Частота вращения, об/мин Температура 0 масла, С |
от 0 до 6000 от 0 до 100 |
- |
± 2,5 % ± 2,5 % |
К - натуральный показатель ослабления светового потока (коэффициент поглощения по ГОСТ Р 41.24-2003 ( Правила ЕЭК ООН № 24), ГОСТ Р 52160-2003);
N -коэффициент ослабления светового потока.
Дымомеры АВГ-1 Д имеют 2 дополнительных исполнения, отличающихся комплектом поставки, представленным в таблице 3.
Таблица 3. Дополнительные исполнения дымомера.
|
Номера модификаций |
Различие в комплектах поставки |
|
01 |
- |
|
02 |
Принтер |
-
2. Давление отработавшего газа в камере дымомера не должно отличаться от давления окружающего воздуха более чем на 735 Па (75 мм вод. ст.).
-
3. Время установления показаний, Т0,9, мин, не более 3
Время установления показаний Т0,9 электрической измерительной цепи при установке экрана, полностью закрывающего фотоприемник 0,9 - 1,1 с.
Время установления показаний, вызванное прохождением дыма от момента входа в прибор до момента полного заполнения дымовой камеры, не более 0,4 с.
4. Габаритные размеры, мм, не более:
-
- оптический блок
-
- пульт управления
-
5. Масса, кг, не более:
-
- оптический блок
-
7. Питание прибора:
-
- от сети переменного тока напряжением ( 220-+1150 ) В с частотой (50 ± 1) Гц.
-
- от бортовой сети автомобиля напряжением (12 +2,8/-1,2) В
-
8. Мощность, потребляемая в режиме измерения, В^А, не более:
-
11. Условия эксплуатации:
Диапазон температуры окружающей среды: от 0 до 35 °С;
Диапазон относительной влажности окружающей среды: до 80 % при 30 °С; Диапазон атмосферного давления: от 92 до 105,0 кПа
