Номер по Госреестру СИ: 92361-24
92361-24 Приборы для измерений параметров света фар автотранспортных средств
(ОПК-1)
Назначение средства измерений:
Приборы для измерений параметров света фар автотранспортных средств ОПК-1 (далее - приборы) предназначены для измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости и силы света фар и частоты следования проблесков указателей поворотов.
Внешний вид.
Приборы для измерений параметров света фар автотранспортных средств
Рисунок № 1
Внешний вид.
Приборы для измерений параметров света фар автотранспортных средств
Рисунок № 2
Внешний вид.
Приборы для измерений параметров света фар автотранспортных средств
Рисунок № 3
Общие сведения
Дата публикации - 16.06.2024
Срок свидетельства - 13.06.2029
Номер записи - 194207
ID в реестре СИ - 1416965
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УХЛ 3, Нет модификации,
Производитель
Изготовитель - Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд")
Страна - РОССИЯ
Населенный пункт - г. Великий Новгород
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 20
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1426 от 2024.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы для измерений параметров света фар автотранспортных средств (ОПК-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27861-14 |
Газоанализаторы, АВГ-4 Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд") (РОССИЯ г. Великий Новгород) |
ОТ МП |
1 год |
|
56636-14 |
Стенды тормозные силовые, СТС Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд") (РОССИЯ г. Великий Новгород) |
ОТ МП |
1 год |
|
27860-14 |
Дымомеры, АВГ-1Д Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд") (РОССИЯ г. Великий Новгород) |
ОТ МП |
1 год |
|
92361-24 13.06.2029 |
Приборы для измерений параметров света фар автотранспортных средств, ОПК-1 Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд") (РОССИЯ г. Великий Новгород) |
ОТ МП |
1 год |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Приборы для измерений параметров света фар автотранспортных средств (ОПК-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 20 | 14 | 20 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Приборы для измерений параметров света фар автотранспортных средств (ОПК-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с приборами используется встроенное метрологически значимое программное обеспечение (далее - ПО ОПК), устанавливаемое во внутреннюю память приборов, которое используется для управления процессом измерений и отображения результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО ОПК приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Прибор ОПК-1 |
|
Номер версии (идентификационный номер версии ПО) |
V 2.2.2 |
|
Контрольная сумма |
0xA2FC |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 «Подготовка и порядок работы» и разделе 12 «Градуировка прибора» «Прибор проверки фар модели ОПК-1. Руководство по эксплуатации» ОПК1.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460;
Приказ Министерства Транспорта от 9 июля 2020 г. № 232 «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации»;
ГОСТ 33997-2016 «Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки»;
ГОСТ 33670-2015 «Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 12.5);
ТУ4577-060-53473129-2023 «Прибор проверки фар модели ОПК-1. Технические условия».
ПравообладательАкционерное общество «ГАРО-Трейд» (АО «ГАРО-Трейд»)
ИНН 5321111270
Юридический адрес: 173003, г. Великий Новгород, ул. Большая Санкт-Петербургская, д. 64
Телефон: +7800-350-5353
E-mail: market@garotrade.ru, trade@garotrade.ru
Изготовитель
Акционерное общество «ГАРО-Трейд» (АО «ГАРО-Трейд»)ИНН 5321111270
Адрес: 173003, г. Великий Новгород, ул. Большая Санкт-Петербургская, д. 64 Телефон: +7800-350-5353
E-mail: market@garotrade.ru, trade@garotrade.ru
Испытательный центр
ответственностью«Автопрогресс-М»
Общество с ограниченной (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50 E-mail: info@autoprogress-m.ru
Правообладатель
Акционерное общество «ГАРО-Трейд» (АО «ГАРО-Трейд»)ИНН 5321111270
Юридический адрес: 173003, г. Великий Новгород, ул. Большая Санкт-Петербургская, д. 64
Телефон: +7800-350-5353
E-mail: market@garotrade.ru, trade@garotrade.ru
Действие приборов основано на фокусировке на подвижном разметкой светового пучка от фары автомототранспортного средства линзы. Экран располагается за линзой в ее фокальной плоскости.
Измерение углов наклона светотеневой границы пучка
экране со специальной с помощью оптической ближнего света или противотуманной фары к плоскости рабочей площадки, на которой устанавливается автомобиль, производится с помощью подвижного экрана, приводимого в движение кулачковым механизмом.
Одновременно с помощью оптоэлектронных датчиков измеряется сила света.
Приборы конструктивно состоят из:
-
1. Оптической камеры, в которой размещены: линза, подвижный экран с оптической шкалой углов наклона светотеневой границы пучка, жидкостные уровни для фиксации оптической оси камеры в вертикальной и горизонтальной плоскостях, привод изменения высоты подвижного экрана и аккумулятор. В камере, в плоскости экрана расположены оптоэлектронные датчики силы света, получающие световой пучок от внешних световых приборов автомототранспортных средств;
-
2. Элементов задней крышки камеры: клавиша для включения прибора, либо для включения режима заряда аккумулятора прибора, разъем для подключения зарядного устройства и отсчетный диск, для изменения положения подвижного экрана;
-
3. Элементов верхней крышки камеры: экран и функциональные кнопки, позволяющие управлять работой прибора, переключать режимы измерения;
-
4. Нижней платформы на колесах;
-
5. Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором, для ручной регулировки высоты камеры;
-
6. Ориентирующего устройства, состоящего из подвижного элемента крепления на вертикальной направляющей стойке приборов, с помощью которого на стойке размещается лазерный визир;
-
7. Разъема для подключения компьютера по интерфейсу RS-232 на нижней части оптической камеры.
Заводской номер приборов в цифровом формате указывается на маркировочной наклейке, расположенной на боковой панели оптической камеры.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения несанкционированного доступа к узлам прибора изготовителем предусмотрено нанесение пломбы на винт верхней крышки прибора.
Общий вид приборов для измерений параметров света фар автотранспортных средств ОПК-1 с местом указания заводского номера представлен на рисунке 1. Место нанесения пломбы представлено на рисунке 2. Общий вид маркировочной таблички представлен на рисунке 3.

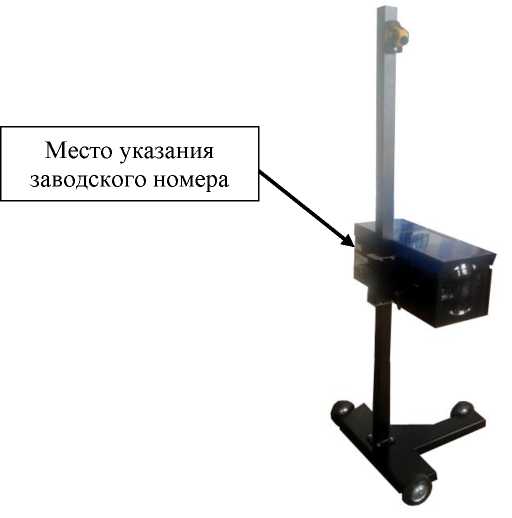

Рисунок 1 - Общий вид приборов для измерений параметров света фар автотранспортных средств ОПК-1 с местом указания заводского номера

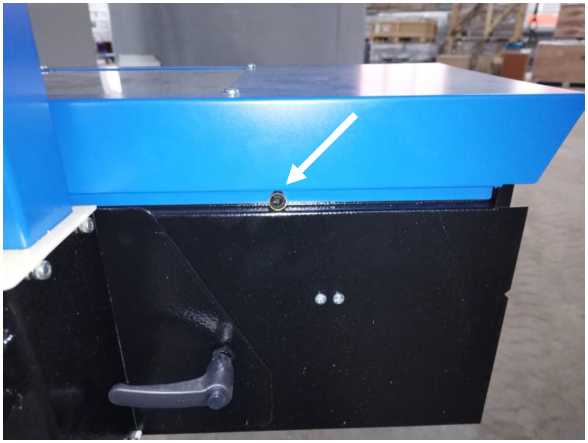

Рисунок 2 - Место нанесения пломбы
' 2023 год
Сделано в России
J
Рисунок 3 - Общий вид маркировочной таблички
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений угла наклона светотеневой |
от 0°00' (0 мм/10 м) |
|
границы светового пучка фар в вертикальной |
до 2°20,8' (410 мм/10 м) |
|
плоскости |
(от 0 до 4,1 %) |
|
Пределы допускаемой абсолютной погрешности |
±3'24" |
|
измерений угла наклона светотеневой границы |
(±10 мм/10 м) |
|
светового пучка фар в вертикальной плоскости |
(±0,1 %) |
|
Диапазон измерений силы света фар, кд |
от 40 до 150000 |
|
Пределы допускаемой относительной погрешности измерений силы света фар, % |
±7 |
|
Диапазон измерений частоты следования проблесков |
от 0,5 до 3 |
|
указателей поворотов, Гц (проблесков в мин) |
(от 30 до 180) |
|
Пределы допускаемой абсолютной погрешности при измерении частоты следования проблесков указателей поворотов, Гц |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний силы света фар, кд |
от 0 до 150000 |
|
Максимальная высота измерений, мм |
1450 |
|
Минимальная высота измерений, мм |
250 |
|
Напряжение питания, В: - от источника постоянного тока |
12±1,2 |
|
- от аккумулятора |
12±1,2 |
|
Условия эксплуатации: - температура окружающей среды, |
от -15 до +40 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Габаритные размеры (Длина^Ширина^Высота), мм, не более |
665x590x1770 |
|
Масса, кг, не более |
35 |
