Сведения о средстве измерений: 78701-20 Трансформаторы напряжения

Номер по Госреестру СИ: 78701-20
78701-20 Трансформаторы напряжения
(VDGW2-110)

Назначение средства измерений:
Трансформаторы напряжения VDGW2-110 (далее - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением 110 кВ в составе комплектных распределительных устройств с элегазовой изоляцией.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 23.12.2021
Срок свидетельства -
Номер записи - 177826
ID в реестре СИ - 1380821
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

VDGW2-110,

Производитель

Изготовитель - Фирма "Toko Electric Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 1825 дн.

Наличие аналогов СИ: Трансформаторы напряжения (VDGW2-110)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Toko Electric Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
42563-09
19.01.2020
Трансформаторы напряжения, VDGW2-110X
Фирма "Toko Electric Corporation" (ЯПОНИЯ )
ОТ
5 лет
43486-09
06.04.2020
Трансформаторы напряжения, VDGW2, VGX1
Фирма "Toko Electric Corporation" (ЯПОНИЯ )
ОТ
5 лет
78702-20

Трансформаторы напряжения, VGX1-220X
Фирма "Toko Electric Corporation" (ЯПОНИЯ )
ОТ
МП
5 лет
78701-20

Трансформаторы напряжения, VDGW2-110
Фирма "Toko Electric Corporation" (ЯПОНИЯ )
ОТ
МП
5 лет
92129-24

Трансформаторы напряжения, VDGW2-110X
Фирма "Toko Electric Corporation" (ЯПОНИЯ )
ОТ
МП
4 года
97929-26

Трансформаторы напряжения, VDGV3-110
Фирма "Toko Electric Corporation" (ЯПОНИЯ )
ОТ
4 года

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (VDGW2-110)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • VDGW2-110
  • 4 1 0 4 0 4 0 4

    Стоимость поверки Трансформаторы напряжения (VDGW2-110)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.

    Лист № 2 Всего листов 3

    Знак утверждения типа

    Знак утверждения типа

    наносится на паспорт типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.

    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения VDGW2-110

    ГОСТ 8.216-2011. ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - рабочий эталон 2-го разряда по ГОСТ Р 8.746-2011;

    • - прибор сравнения КНТ-05 (регистрационный № 37854-08);

    • - магазин нагрузок МР 3025 (регистрационный № 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

    Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.


    Изготовитель


    Фирма «Toko Electric Corporation», Япония
    Адрес: 7-1, Yraku-Cho 1-Chome, Chiyoda-Ku, Tokyo 100-0006, Japan

    Заявитель


    Общество с ограниченной ответственностью «Фронтэлектромонтаж » (ООО «ФЭМ»)
    ИНН 6376025173
    Адрес: 443124, г. Самара, 5-я просека, д. 101А, цокольный этаж, пом. Н5
    Телефон: +7 (846) 271-49-04
    E-mail: frontelektromontazh@mail.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    E-mail: office@vniims.ru Web-сайт: www.vniims.ru

    Трансформаторы напряжения VDGW2-110 заземляемые, трехфазные, трехобмоточные индуктивного типа, представляют собой сборку трех однофазных электромагнитных преобразователей некаскадного типа, каждый из которых имеет первичную обмотку, две основных измерительных вторичных и одну дополнительную вторичную обмотки. Сборка помещена в корпус, заполняемый после подсоединения элегазом под избыточным давлением не менее 0,4 Мпа. Подсоединение трансформатора к элегазовым высоковольтным токопроводам осуществляется посредством фланцевого стыковочного узла с герметичной прокладкой. Вторичные обмотки трансформатора подсоединены к герметизированным выводам клеммной коробки посредством обжимных соединений. Клеммная коробка снабжена съемной крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции напряжения переменного тока в первичной обмотке в напряжение переменного тока во вторичных обмотках при неизменной частоте и без существенных потерь мощности.

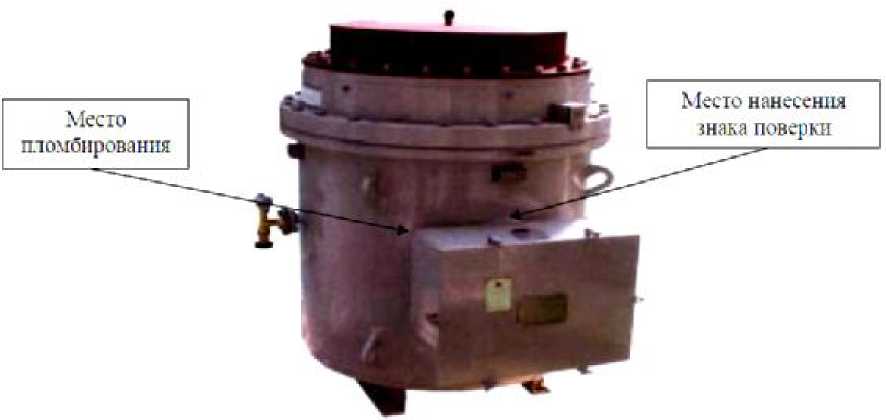

    Внешний вид трансформаторов напряжения, места пломбирования и нанесения знака поверки представлены на рисунке 1.
