Номер по Госреестру СИ: 43486-09
43486-09 Трансформаторы напряжения
(VDGW2, VGX1)
Назначение средства измерений:
Трансформаторы напряжения VDGW2, VGX1 (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением 110 и 220 кВ в составе комплектных распределительных устройств с элегазовой изоляцией.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 06.04.2020
Номер записи - 131781
ID в реестре СИ - 354181
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, нет, мод. VGX1-220X, Без модификации, VGX1-220X, VGX1, VDGW2-110, VDGW2,
Производитель
Изготовитель - Фирма "Toko Electric Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 155
Выдано извещений - 0
Кол-во периодических поверок - 99
Кол-во средств измерений - 100
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1241 от 2022.05.23 ПРИКАЗ_Об утверждении типов средств измерений (20)
№1534 от 2023.07.31 ПРИКАЗ_Об утверждении типов средств измерений (15)
№3146 от 2024.12.27 ПРИКАЗ_Об утверждении типов средств измерений (20)
№626 от 2025.03.28 Об утверждении типов средств измерений
№1646 от 2021.08.05 О внесении изменений в сведения об утвержденном типе средств измерений ЕНЭС ПС 220 кВ «Р-4»
№1647 от 2021.08.05 О внесении изменений в сведения об утвержденном типе средств измерений НЭС ПС 220 кВ «Р-4»
№407 от 2015.04.06 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 42762-09 - 3745-73 )
№1936 от 2017.09.15 О внесении изменений в описание типа на трансформаторы напряжения VDGW2, VGX1
Наличие аналогов СИ: Трансформаторы напряжения (VDGW2, VGX1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Toko Electric Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42563-09 19.01.2020 |
Трансформаторы напряжения, VDGW2-110X Фирма "Toko Electric Corporation" (ЯПОНИЯ ) |
ОТ |
5 лет |
|
43486-09 06.04.2020 |
Трансформаторы напряжения, VDGW2, VGX1 Фирма "Toko Electric Corporation" (ЯПОНИЯ ) |
ОТ |
5 лет |
|
78702-20 |
Трансформаторы напряжения, VGX1-220X Фирма "Toko Electric Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
78701-20 |
Трансформаторы напряжения, VDGW2-110 Фирма "Toko Electric Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
92129-24 |
Трансформаторы напряжения, VDGW2-110X Фирма "Toko Electric Corporation" (ЯПОНИЯ ) |
ОТ МП |
4 года |
|
97929-26 |
Трансформаторы напряжения, VDGV3-110 Фирма "Toko Electric Corporation" (ЯПОНИЯ ) |
ОТ |
4 года |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Трансформаторы напряжения (VDGW2, VGX1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМ" (RA.RU.310581) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 24 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО "МетроСервис" (RA.RU.311779) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 6 | 0 | 0 | 0 | 6 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 28 | 0 | 28 | 0 | 28 | 0 | 28 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "УК СТС" (RA.RU.312198) | 18 | 0 | 18 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 |
Стоимость поверки Трансформаторы напряжения (VDGW2, VGX1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Трансформаторы напряжения VDGW2, VGX1. Паспорт ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения VDGW2, VGX1ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основное средство поверки:
- трансформатор напряжения измерительный эталонный NVOS 330mo (регистрационный номер в Федеральном информационном фонде 32397-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт трансформатора.
Изготовитель
Фирма «TOKO ELECTRIC CORPORATION», Япония
Адрес: 7-1, Yraku-Cho 1-Chome, Chiyoda-Ku, Tokyo 100-0006, Japan
Заявитель
Московское представительство «Хесон Корпорейшн»
Адрес: 117198, г. Москва, Ленинский просп., д. 113/1, Парк Плейс, оф. D105
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: (495) 544-00-00
Web-сайт: http://www.rostest.ru
Трансформаторы напряжения VDGW2, VGX1 представляют собой трансформаторы напряжения индуктивного типа. Первичная и вторичные обмотки расположены в баке из алюминиевого сплава, заполненном электротехническим газом (элегазом). В качестве изолирующей среды во внутренних полостях трансформаторов между слоями обмоток служит элегаз и полимерная пленка. На боковой части корпуса трансформатора находится коробка выводов вторичных обмоток. Крышка коробки выводов вторичных обмоток пломбируется для предотвращения несанкционированного доступа. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной, расположенный на боковой части корпуса трансформатора.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции напряжения переменного тока в первичной обмотке в напряжение переменного тока во вторичных обмотках при неизменной частоте и без существенных потерь мощности.
По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.
Трансформаторы напряжения VDGW2 помимо основного исполнения имеют исполнение VDGW2-CT, отличающееся наибольшим рабочим напряжением, номинальной мощностью вторичных обмоток и классами точности.

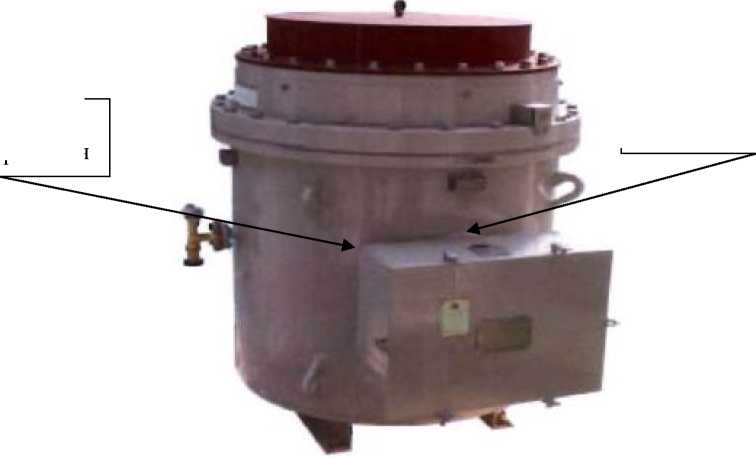

Внешний вид трансформаторов, места пломбирования представлены на рисунке 1.
и нанесения знака поверки
Место
пломбирования
Место нанесения
знака поверки
Рисунок 1 - Внешний вид трансформаторов, места пломбирования и нанесения знака поверки
Основные метрологические и технические характеристики трансформаторов напряжения VDGW2, VGX1 представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |||
|
VGX1 |
VDGW2 |
VDGW2-CT | ||
|
Наибольшее рабочее напряжение, кВ |
300 |
145 |
126 | |
|
Выдерживаемое напряжение грозового импульса, В |
1050 |
650 |
650 | |
|
Номинальное напряжение, В : - первичной обмотки |
220000/^3 |
110000/^3 |
110000/^3 | |
|
- вторичной обмотки |
100/^3; |
100/^3; |
100/\3; 100 | |
|
100/\3; 100 |
100/\3; 100 | |||
|
Номинальная мощность основных (дополнительных) вторичных обмоток при коэффициенте мощности cosф=0,8,1В А |
от 10 до 500 |
от 10 до 500 |
300 (500) | |
|
Классы точности основных вторичных |
0,1; 0,2; 0,5; |
0,1; 0,2; 0,5; |
0,5 | |
|
обмоток для измерений |
1,0; 3,0 |
1,0; 3,0 | ||
|
Классы точности дополнительных вторичных обмоток для защиты |
3P; 6P |
3P; 6P |
3P | |
|
Номинальная частота переменного тока, Гц |
50 | |||
|
Номинальное давление заполненного газа SF6 (при 20 °С), МПа |
0,4 | |||
|
Габаритные размеры, мм, не более | ||||
|
- длина |
640 |
860 | ||
|
- ширина |
800 |
1220 | ||
|
- высота |
1000 |
950 | ||
|
Масса, кг, не более |
9000 |
1800 | ||
