Наименование

Обозначение

Количество

Штангенглубиномер

1 шт.

Сменные измерительные мостики

3 шт. (2 шт.)¹⁾

Сменные наконечники

2 шт.²⁾

Элемент питания

1 шт.³⁾

Футляр

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 101-233-2019

1 экз ⁴⁾

• ¹⁾ Для штангенглубиномеров исполнений 418802 (3 шт.) и 418755 (2 шт.)

• ²⁾ Для штангенглубиномеров исполнения 418755

• ³⁾ Для штангенглубиномеров с цифровым отсчетным устройством

• ⁴⁾ Поставляется один экземпляр в один адрес

Исполнение

Модификация

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности, мм

Цена единицы наименьшего разряда цифрового отсчетного устройства / цена деления нониуса, мм

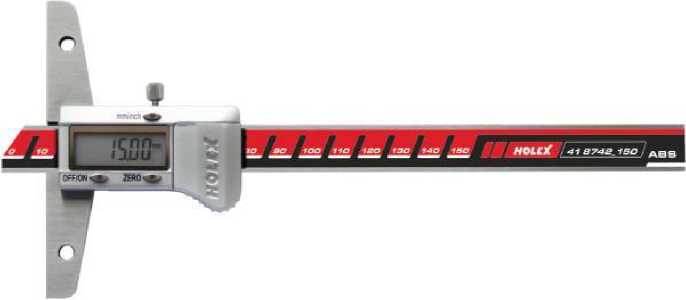

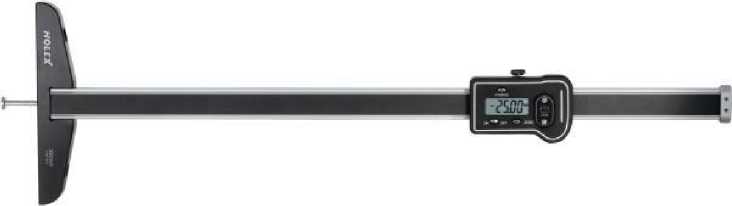

418742

418742 150

от 0 до 150

±0,03

0,01

418742 300

от 0 до 300

±0,04

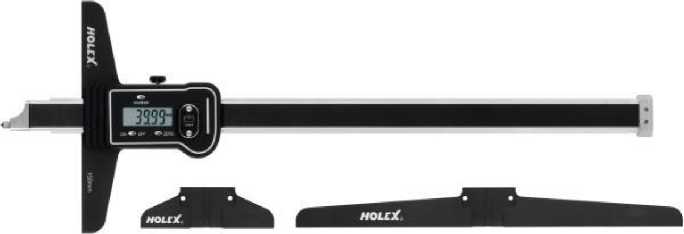

418755

418755 100

от 0 до 100

±0,03

418755 200

от 0 до 200

±0,03

418755 300

от 0 до 300

±0,04

418755 500

от 0 до 500

±0,05

418755 800

от 0 до 800

±0,06

418755 950

от 0 до 950

±0,06

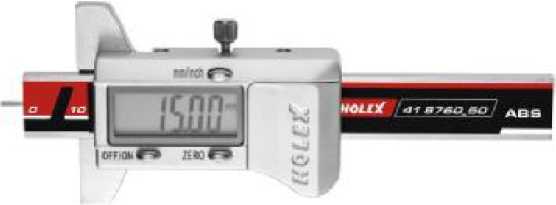

418760

418760 50

от 0 до 50

±0,02

418802

418802 300

от 0 до 300

±0,04

418802 500

от 0 до 500

±0,05

418802 800

от 0 до 800

±0,06

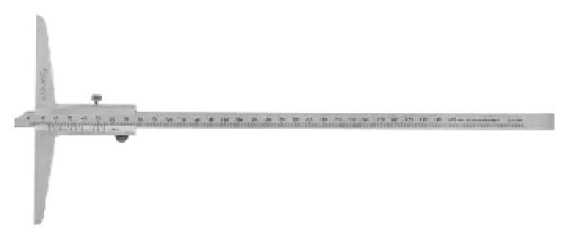

418000

418000 100

от 0 до 100

±0,05

0,05

418000 200

от 0 до 200

±0,05

418000 300

от 0 до 300

±0,05

418000 500

от 0 до 500

±0,10

418000 800

от 0 до 800

±0,10

418000 1000

от 0 до 1000

±0,15

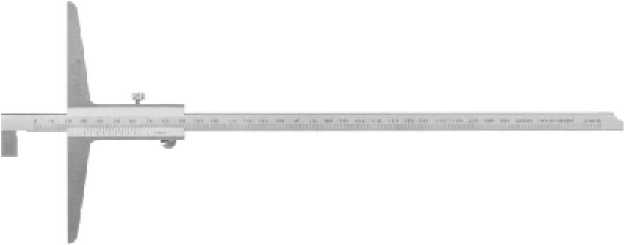

418300

418300 150

от 0 до 150

±0,05

418300 200

от 0 до 200

±0,05

418300 300

от 0 до 300

±0,05

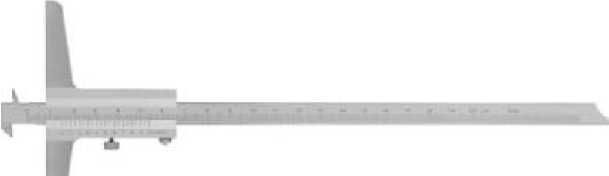

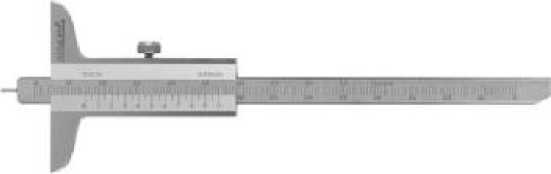

418500

418500 200

от 0 до 200

±0,05

418500 300

от 0 до 300

±0,05

418500 500L*

от 0 до 500

±0,10

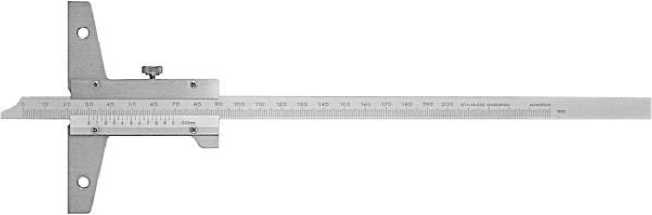

418520

418520 200

от 0 до 200

±0,05

418520 300

от 0 до 300

±0,05

щи имеют штангу удлинённого размера

* Штангенглубиномеры данной модификат

Наименование характеристики

Значение

Параметр шероховатости Ra измерительной поверхности рамки, мкм, не более

0,08

Параметр шероховатости Ra измерительной поверхности мостика, мкм, не более

1,60

Параметр шероховатости Ra измерительной поверхности штанги, мкм, не более*

0,16

Отклонение от плоскостности измерительной поверхности рамки (мостика) на 100 мм длины измерительной поверхности, мм, не более

0,006

Отклонение от плоскостности измерительной поверхности штанги, мм, не более *

0,004

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность, %, не более

от +15 до +25

80

Средний срок службы, лет, не менее

5

* Не распространяется на штангенглубиномеры исполнений 418755, 418760, 418802, а также на штангенглубиномеры модификации 418000 100

Исполнение

Модификация

Длина измерительной поверхности рамки (мостика), мм

Габаритные размеры: длина^хширина^хвысота, мм, не более

Масса, кг, не более

418742

418742 150

100

230^х100^х19

0,40

418742 300

100

380x100x19

0,60

418755

418755 100

150/300*

400x280x60**

0,80**

418755 200

150/300

400x280x60

1,20

418755 300

150/300

550x280x60

1,50

418755 500

150/300

750x280x60

2,70

418755 800

150/300

1250x280x60

4,00

418755 950

150/300

1300x280x60

5,20

418760

418760 50

50

130x50x18

0,20

418802

418802 300

150/300/450*

460x180x35**

1,60**

418802 500

150/300/450

670x180x35

2,80

418802 800

150/300/450

980x180x35

4,50

418000

418000 100

50

170x50x8

0,10

418000 200

100

280x100x10

0,30

418000 300

150

380x150x10

0,50

418000 500

150

590x150x14

0,80

418000 800

250

890x250x14

1,10

418000 1000

250

1100x250x14

1,40

418300

418300 150

100

260x100x10

0,25

418300 200

100

310x100x10

0,35

418300 300

100

420x100x10

0,45

Исполне

ние

Модификация

Длина измерительной поверхности рамки, мм

Габаритные размеры: длина^хширина^хвысота, мм, не более

Масса, кг, не более

418500

418500 200

100

290^х100^х8

0,15

418500 300

150

390x150x8

0,30

418500 500L

250

620x250x10

0,50

418520

418520 200

100

280x100x8

0,20

418520 300

100

380x100x8

0,30

* Длина сменных измерительных мостиков

** Для штангенглубиномеров исполнений 418755 и 418802 приведены габаритные размеры и масса с футляром
