Номер по Госреестру СИ: 48512-11
48512-11 Кольца установочные
(Holex)
Назначение средства измерений:
Кольца установочные Holex (далее - кольца) предназначены для установки и настройки на требуемый размер приборов для измерения диаметров отверстий, а также для их поверки и калибровки.

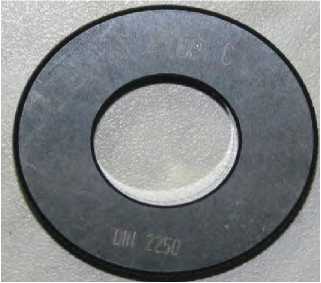

Внешний вид.
Кольца установочные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.12.2016
Номер записи - 137600
ID в реестре СИ - 360000
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Кольцо установочное 16, Кольцо установочное 15,998, Кольцо установочное 10, Кольцо установочное, Кольца установочные, в комплекте с нутромером, Holex-25мм-0,01, Holex 421900, Holex, DIN 2250, d=50 мм, d = 75 мм, d = 50 мм, d = 4 +0,000 мм., d = 20 -0,001 мм., ARA, 929, 177, -,
Производитель
Изготовитель - Компания "Hoffmann GmbH Qualitatswerkzeuge"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 518
Выдано извещений - 3
Кол-во периодических поверок - 305
Кол-во средств измерений - 151
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 713 дн.
Приказы РСТ, где упоминается данный тип СИ
№899 от 2016.07.11 О внесении изменений в описание типа на систему автоматизированную коммерческого учета энергоресурсов ГУП "Мосгортранс" (АСКУЭПР ГУП "Мосгортранс")
№2977 от 2021.12.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Кольца установочные (Holex)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Hoffmann GmbH Qualitatswerkzeuge"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31008-14 14.05.2019 |
Штангенциркули, Holex мод. 410200, 410205, 410625, 410650, 415100, 415186, 415190 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36014-15 14.04.2020 |
Индикаторы часового типа, Holex мод. 431980, 432000, 433060, 433410, 434004 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36267-14 15.05.2019 |
Нутромеры микрометрические с губками, Holex мод. 426800 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36750-15 14.04.2020 |
Нутромеры микрометрические трехточечные, Holex мод. 428990 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36751-14 14.05.2019 |
Штангенглубиномеры, Holex мод. 418000, 418300, 418500, 418520, 418542, 418802 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48406-11 08.12.2021 |
Рулетки измерительные с держателем, Holex мод. 462010 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48466-11 08.12.2021 |
Штангенциркули с круговой шкалой, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48512-11 15.12.2016 |
Кольца установочные, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48945-12 27.12.2021 |
Штангенциркули с электронно-цифровым отсчетным устройством, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56485-14 24.12.2024 |
Высотомеры цифровые, HC1 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
56785-14 06.03.2019 |
Меры длины концевые плоскопараллельные, Holex мод. 481050 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56983-14 06.03.2024 |
Микрометры, Holex мод. 420200, 420750, 420770, 421900 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
57711-14 31.05.2024 |
Микроскопы видеоизмерительные, MM1 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
2 года | |
|
57712-14 25.06.2019 |
Микроскопы видеоизмерительные, MM2 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60155-15 13.03.2020 |
Меры длины концевые плоскопараллельные, Garant мод. 481030 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60583-15 06.05.2020 |
Штангенциркули специальные, Holex мод. 417900 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62053-15 30.10.2021 |
Штангенциркули, Garant мод. 410100, 410105, 412516, 412518, 412601, 412616, 412618 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62252-15 16.11.2021 |
Микрометры гладкие, Garant мод. 420402 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62497-15 25.11.2021 |
Штангенциркули цифровые, Holex мод. 412751, 412805, 412808, 412811, 412812 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67000-17 22.03.2022 |
Штангенрейсмасы, HOLEX серии 44 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67809-17 19.06.2022 |
Ключи динамометрические предельные, Holex серии 657272, 657277 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67810-17 19.06.2022 |
Ключи динамометрические шкальные, Holex серии 655520 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67811-17 19.06.2022 |
Ключи динамометрические электронные, Garant серии 655255, 655250 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67812-17 19.06.2022 |
Ключи динамометрические электронные, Garant серии 655550 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
71971-18 27.07.2024 |
Штангенциркули цифровые, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72136-18 20.08.2024 |
Линейки поверочные, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72228-18 24.08.2024 |
Рулетки измерительные, Garant серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72549-18 20.09.2024 |
Ключи моментные предельные, Holex серии 657352, 657500 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72548-18 20.09.2024 |
Ключи моментные электронные, Garant серии 656650 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72547-18 20.09.2024 |
Ключи моментные предельные, Garant серии 657750, 657735, 657762, 657765, 657766 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72478-18 13.09.2024 |
Отвертки моментные предельные, Holex серии 659945 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72476-18 13.09.2024 |
Отвертки моментные электронные, Holex серии 659050 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72994-18 30.10.2024 |
Штангенрейсмасы, Garant серии 44 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73653-18 27.12.2024 |
Уровни электронные, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73288-18 30.11.2024 |
Линейки измерительные металлические, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74361-19 18.03.2024 |
Угольники поверочные 90°, Garant серии 45 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74341-19 18.03.2024 |
Угломеры, Holex серии 45 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74760-19 17.04.2024 |
Микрометры, Holex серии 42 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75564-19 17.07.2024 |
Штангенциркули цифровые, Garant серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75563-19 17.07.2024 |
Штангенциркули, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78156-20 27.04.2025 |
Штангенглубиномеры цифровые, Garant серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78951-20 12.08.2025 |
Штангенглубиномеры, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Кольца установочные (Holex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 25 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ПАО "КАМАЗ" (0043) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" (1513) | 5 | 0 | 4 | 0 | 1 | 0 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 58 | 1 | 54 | 0 | 54 | 0 | 54 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 32 | 0 | 27 | 0 | 31 | 0 | 26 | ||
| ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 30 | 2 | 16 | 0 | 18 | 2 | 16 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 78 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ОАО "Корпорация "Тактическое ракетное вооружение" (РОСС СОБ 3.00210.2014) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 24 | 0 | 23 | 1 | 9 | 0 | 9 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО РМЦ "Калиброн" (РОСС RU.0001.310096) | 40 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Завод радиотехнического оборудования" | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Амурский ЦСМ» (RA.RU.311498) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "РФЯЦ ВНИИТФ им. академика Е.И.Забабахина" (RA.RU.311874) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 59 | 0 | 59 | 0 | 59 | 0 | 59 | ||
| АО "ОДК" (RA.RU.312444) | 6 | 0 | 6 | 0 | 4 | 0 | 4 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФИЛИАЛ ПАО "ОАК" - НАЗ ИМ.В.П. ЧКАЛОВА (RA.RU.310524) | 33 | 0 | 33 | 2 | 33 | 0 | 33 | |||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРО-ЗАПАДНЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР КОНЦЕРНА ВКО "АЛМАЗ-АНТЕЙ"- ОБУХОВСКИЙ ЗАВОД"(АО "ОБУХОВСКИЙ ЗАВОД") | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 11 | 0 | 11 | 0 | 11 | 0 | 11 |
Стоимость поверки Кольца установочные (Holex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
720 | 1343 |
|
ФБУ НИЦ ПМ-Ростест Москва |
843 | 1343 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
657 | 1343 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1334 | 1343 |
|
ООО "МЦ СЕВР ГРУПП" Москва |
700 | 1343 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист паспорта и на упаковку.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Кольца установочные Holex. Паспорт», 2011 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к кольцам установочным Holex:
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
Техническая документация компании «Hoffmann GmbH Qualitatswerkzeuge», Германия.
Поверка
Поверкаосуществляется по документу «Кольца установочные Holex. Методика поверки. МП 2511/0004-11», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2011 г. Основным средством поверки является прибор универсальный для измерений длины Precimar ULM 800 L (реестр № 37806-08), профилометр по ГОСТ 19300-86.
Изготовитель
Компания «Hoffmann GmbH Qualitatswerkzeuge», Германия.Адрес: Haberlandstr. 55 D-81241 Munchen Germany.
Заявитель
ЗАО «Хоффманн Профессиональный Инструмент».
Юридический адрес: 192241, г. Санкт-Петербург, ул. Турку, д.30.
Фактический адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13. Телефон/факс: (812) 336-27-02.
-
1. Номинальные диаметры отверстий, предельные отклонения диаметров отверстий, непостоянство диаметров в продольном сечении, допуски перпендикулярности базового торца кольца относительно оси отверстия, толщины стенок колец, габаритные размеры и масса представлены в таблице 1.
Таблица
|
Наименование характеристики и единицы измерений | |||||||
|
Номинальный диаметр отверстия, мм |
Предельное отклонение диаметра отверстия, мкм |
Непостоянство диаметра в продольном сечении, мкм |
Допуск перпендикуляр-ности базового торца кольца относительно оси отверстия, мкм |
Толщина стенки кольца, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Значение характеристики |
3 |
±1,0 |
0,8 |
40 |
9,5 |
0 22х5 |
0,075 |
|
4 |
±1,3 |
1,0 |
40 |
9 |
0 22х5 |
0,080 | |
|
5 |
±1,3 |
1,0 |
40 |
8,5 |
0 22х5 |
0,080 | |
|
6 |
±1,3 |
1,0 |
40 |
13 |
0 32х6 |
0,100 | |
|
7 |
±1,3 |
1,0 |
40 |
12,5 |
0 32х6 |
0,100 | |
|
8 |
±1,3 |
1,0 |
40 |
12 |
0 32х6 |
0,100 | |
|
9 |
±1,3 |
1,0 |
40 |
11,5 |
0 32х6 |
0,100 | |
|
10 |
±1,5 |
1,0 |
40 |
11 |
0 32х6 |
0,120 | |
|
11 |
±1,5 |
1,2 |
50 |
13,5 |
0 38х8 |
0,140 | |
|
12 |
±1,5 |
1,2 |
50 |
13 |
0 38х8 |
0,140 | |
Продолжение таблицы
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Значение характеристики |
13 |
±1,5 |
1,2 |
50 |
12,5 |
0 38х8 |
0,150 |
|
14 |
±1,5 |
1,2 |
50 |
12 |
0 38х8 |
0,160 | |
|
15 |
±1,5 |
1,2 |
50 |
11,5 |
0 38х8 |
0,160 | |
|
16 |
±1,5 |
1,2 |
50 |
14,5 |
0 45х8 |
0,170 | |
|
17 |
±1,5 |
1,2 |
60 |
14 |
0 45х8 |
0,170 | |
|
18 |
±2,0 |
1,2 |
60 |
13,5 |
0 45х8 |
0,170 | |
|
19 |
±2,0 |
1,5 |
60 |
13 |
0 45х8 |
0,170 | |
|
20 |
±2,0 |
1,5 |
60 |
12,5 |
0 45х8 |
0,185 | |
|
22 |
±2,0 |
1,5 |
60 |
15,5 |
0 53х8 |
0,185 | |
|
24 |
±2,0 |
1,5 |
60 |
15 |
0 53х8 |
0,185 | |
|
25 |
±2,0 |
1,5 |
60 |
14,5 |
0 53х8 |
0,185 | |
|
26 |
±2,0 |
1,5 |
80 |
18,5 |
0 63х8 |
0,185 | |
|
28 |
±2,0 |
1,5 |
80 |
18 |
0 63х8 |
0,185 | |
|
30 |
±2,0 |
1,5 |
80 |
17,5 |
0 63х8 |
0,185 | |
|
32 |
±2,0 |
1,5 |
80 |
17 |
0 63х8 |
0,185 | |
|
34 |
±2,0 |
1,5 |
80 |
18,5 |
0 71х12 |
0,190 | |
|
35 |
±2,0 |
1,5 |
80 |
18 |
0 71х12 |
0,190 | |
|
36 |
±2,0 |
1,5 |
80 |
17,5 |
0 71х12 |
0,190 | |
|
38 |
±2,0 |
1,5 |
80 |
17 |
0 71х12 |
0,190 | |
|
40 |
±2,0 |
1,5 |
80 |
16,5 |
0 71х12 |
0,190 | |
|
42 |
±2,0 |
1,5 |
100 |
21,5 |
0 85х12 |
0,190 | |
|
44 |
±2,0 |
1,5 |
100 |
20,5 |
0 85х12 |
0,190 | |
|
45 |
±2,0 |
1,5 |
100 |
20 |
0 85х12 |
0,190 | |
|
46 |
±2,0 |
1,5 |
100 |
19,5 |
0 85х12 |
0,190 | |
|
50 |
±2,5 |
1,5 |
100 |
17,5 |
0 85х12 |
0,190 | |
|
55 |
±2,5 |
2,0 |
100 |
22,5 |
0 100х16 |
0,200 | |
|
60 |
±2,5 |
2,0 |
100 |
20 |
0 100х16 |
0,200 | |
|
65 |
±2,5 |
2,0 |
120 |
23,5 |
0 112х16 |
0,250 | |
|
70 |
±2,5 |
2,0 |
120 |
21 |
0 112х16 |
0,300 | |
|
75 |
±2,5 |
2,0 |
120 |
25 |
0 125х16 |
0,350 | |
|
80 |
±3,0 |
2,0 |
120 |
22,5 |
0 125х16 |
0,400 | |
|
85 |
±3,0 |
2,5 |
120 |
27,5 |
0 140х16 |
0,450 | |
|
90 |
±3,0 |
2,5 |
120 |
25 |
0 140х16 |
0,500 | |
|
95 |
±3,0 |
2,5 |
120 |
32,5 |
0 160х16 |
0,550 | |
|
100 |
±3,0 |
2,5 |
120 |
30 |
0 160х16 |
0,600 | |
|
125 |
±4,0 |
3,5 |
160 |
32,5 |
0 170х20 |
0,850 | |
|
175 |
±4,0 |
4,0 |
200 |
37,5 |
0 250х24 |
1,000 | |
|
225 |
±5,0 |
4,0 |
200 |
55 |
0 335х28 |
1,100 | |
|
275 |
±6,0 |
4,0 |
250 |
62,5 |
0 400х32 |
1,250 |
-
2. Параметр шероховатости измерительной поверхности Rz, мкм, не более 0,4.
-
3. Средний срок службы, лет 7.
-
4. Наработка на отказ, ч 3000.
Условия эксплуатации:
Для колец диаметром от 3 мм до 50 мм:
- диапазон температуры окружающего воздуха, оС
- изменение температуры окружающего воздуха
Для колец диаметром от 50 мм до 125 мм:
- диапазон температуры окружающего воздуха, оС
- изменение температуры окружающего воздуха
Для колец диаметром от 125 мм до 275 мм:
- диапазон температуры окружающего воздуха, оС
- изменение температуры окружающего воздуха
Диапазон относительной влажности окружающего воздуха, % 60±20.
