Номер по Госреестру СИ: 79096-20
79096-20 Трансформаторы тока
(ТФЗМ)
Назначение средства измерений:
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

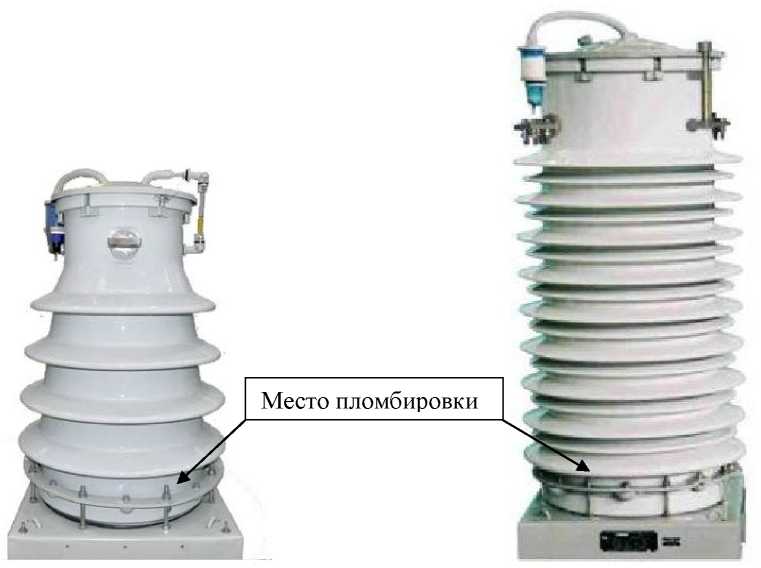

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1381738
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ-35Б-I У1, ТФЗМ-110Б-IV У1, ТФЗМ 35Б-I У1, ТФЗМ 110Б-IУ1, ТФЗМ 110Б-IV У1, ТФЗМ 110Б-III У1, ТФЗМ 110Б-I У1, ТФЗМ 110 Б-IУ1, нет,
Производитель
Изготовитель - ОАО "Запорожский завод высоковольтной аппаратуры"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 42
Кол-во средств измерений - 14
Кол-во владельцев - 3
Усредненный год выпуска СИ - 1996
МПИ по поверкам - 1019 дн.
Приказы РСТ, где упоминается данный тип СИ
№3015 от 2021.12.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2261 от 2022.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1458 от 2020.09.01 об утверждении типа средств измерений
№2391 от 2023.11.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№2384 от 2024.10.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ)
