Сведения о средстве измерений: 39262-11 Трансформаторы напряжения

Номер по Госреестру СИ: 39262-11
39262-11 Трансформаторы напряжения
(НКГ)

Назначение средства измерений:
Трансформаторы напряжения НКГ (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигналов измерительной информации средствам измерительной техники, устройствам защиты и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы напряжения

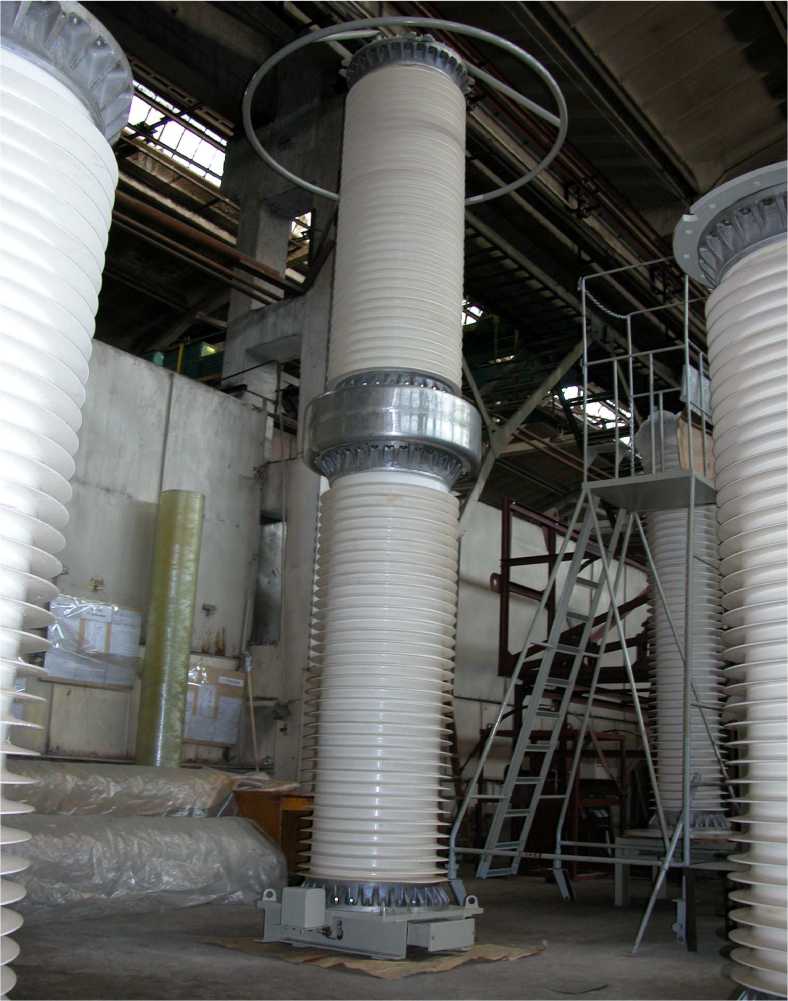

Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 21.04.2016
Номер записи - 126798
ID в реестре СИ - 349198
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

НКГ-330 II-IУ1, НКГ-330 II I У1,

Производитель

Изготовитель - ОАО "Запорожский завод высоковольтной аппаратуры"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.

Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 1460 дн.
