Номер по Госреестру СИ: 79034-20
79034-20 Комплекты мер для поверки машин координатно-измерительных
(Werth)
Назначение средства измерений:
Комплекты мер для поверки машин координатно-измерительных Werth (далее -комплекты мер) предназначены для передачи единицы длины при поверке машин координатноизмерительных Werth.
Внешний вид.
Комплекты мер для поверки машин координатно-измерительных
Рисунок № 1
Внешний вид.
Комплекты мер для поверки машин координатно-измерительных
Рисунок № 2
Внешний вид.
Комплекты мер для поверки машин координатно-измерительных
Рисунок № 3
Общие сведения
Дата публикации - 22.09.2020
Срок свидетельства - 01.09.2025
Номер записи -
ID в реестре СИ - 1381800
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Мера с набором рубиновых сфер с диаметром основания 25 мм,
Производитель
Изготовитель - Фирма "Werth Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1458 от 2020.09.01 об утверждении типа средств измерений
Наличие аналогов СИ: Комплекты мер для поверки машин координатно-измерительных (Werth)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Werth Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43691-10 01.04.2015 |
Машины координатные измерительные мультисенсорные, Werth ScopeCheck, Werth VideoCheck, Werth ScanCheck, Werth ProbeCheck, Werth EasyScope 3D Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44176-10 01.04.2015 |
Машины координатные измерительные, Werth FlatScope и Werth FlatScope FQ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49395-12 26.03.2017 |
Машины измерительные, Werth ShaftScope CNC Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62046-15 30.10.2025 |
Машины координатные измерительные, VideoCheck V, VideoCheck V HA, ScopeCheck V Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62048-15 30.10.2025 |
Машины измерительные, QuickInspect Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62992-16 02.09.2025 |
Машины координатные измерительные, VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65116-16 15.09.2026 |
Машины измерительные, FlatScope TO, FlatScope WZ, FlatScope FQ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70606-18 23.03.2028 |
Машины координатные измерительные, VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76752-19 28.11.2029 |
Меры длины штриховые, Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
79034-20 01.09.2025 |
Комплекты мер для поверки машин координатно-измерительных, Werth Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Комплекты мер для поверки машин координатно-измерительных (Werth)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Комплекты мер для поверки машин координатно-измерительных (Werth)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта мер типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам мер для поверки машин координатно-измерительных Werth
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП № 203-3-2020 «Комплекты мер для поверки машин координатно-измерительных Werth. Методика поверки», утвержденному
ФГУП «ВНИИМС» 17 февраля 2020 г.
Основные средства поверки:
- Машина координатная измерительная O-INSPECT 442 ( регистрационный номер 53881-13).
- Прибор универсальный для измерений длины DMS 1000 (регистрационный номер 36001-07).
- Прибор для измерений отклонений от круглости Talyrond серии 300 (регистрационный номер 20905-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Werth Messtechnik GmbH, Германия
Адрес: 35394, Giessen, Siemensstrasse, 19, Германия
Web-сайт: www.werth.de
E-mail: mail@werth.de
Заявитель
Закрытое акционерное общество Научно-производственная фирма «Уран»
(ЗАО НПФ Уран)
Адрес: 198099, г. Санкт-Петербург, ул. Промышленная, д.5
Телефон: +7 (812) 335-09-75, факс: +7 (812) 335-09-76
Web-сайт: www.uran-spb.ru
E-mail: info@uran-spb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Комплекты мер состоят из мер шести модификаций, различающихся конструктивным исполнением и размерами. Меры выпускаются комплектом или по отдельности.
Меры сферические выпускаются четырех типоразмеров с диметрами: 6 мм, 10 мм, 25 мм, 30 мм. Меры сферические представляют собой единичные сферы на пластиковом стержне для сфер диаметром 6 мм и 25 мм, либо на металлическом для сфер диаметром 10 мм и 30 мм. Материалом сфер диаметром 6 мм и 25 мм является оксид алюминия или поликристаллин (силикон). Меры диаметрами 10 и 30 мм изготовлены из керамики или стекла.
Меры с набором рубиновых сфер выпускаются в двух типоразмерах и представляют собой дискообразное основание с 27 стержнями, на концах которых расположены сферы из рубина. Меры с набором рубиновых сфер выпускаются двух видов: с диаметром основания 25 мм, со сферами диаметром 2 мм (рис. 3) и с диаметром основания 150 мм, со сферами диаметром 6 мм (рис. 4).
а) б)

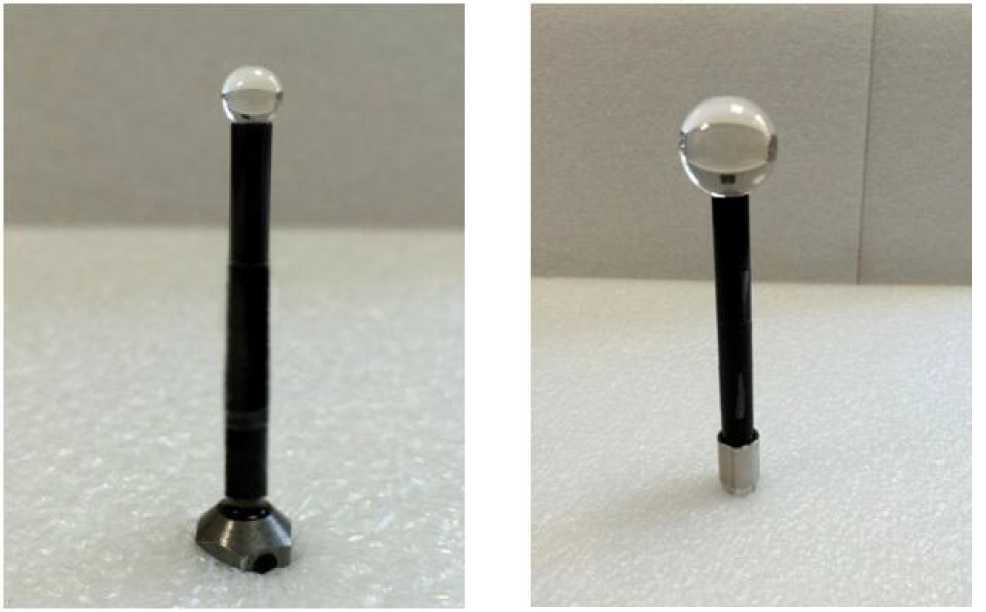

Рисунок 1 - Общий вид мер сферических диаметром 6 мм (а), мер сферических диаметром 25 мм (б)
а) б)

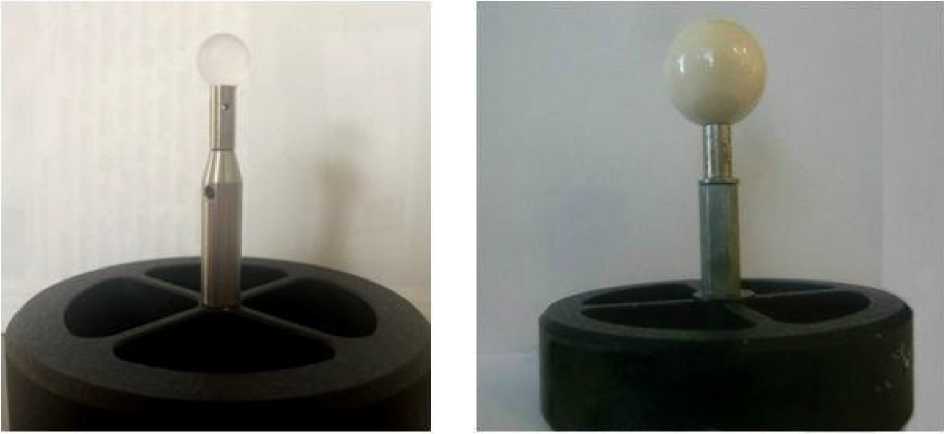

Рисунок 2 - Общий вид мер сферических диаметром 10 мм (а), мер сферических диаметром 30 мм (б)
а) б)

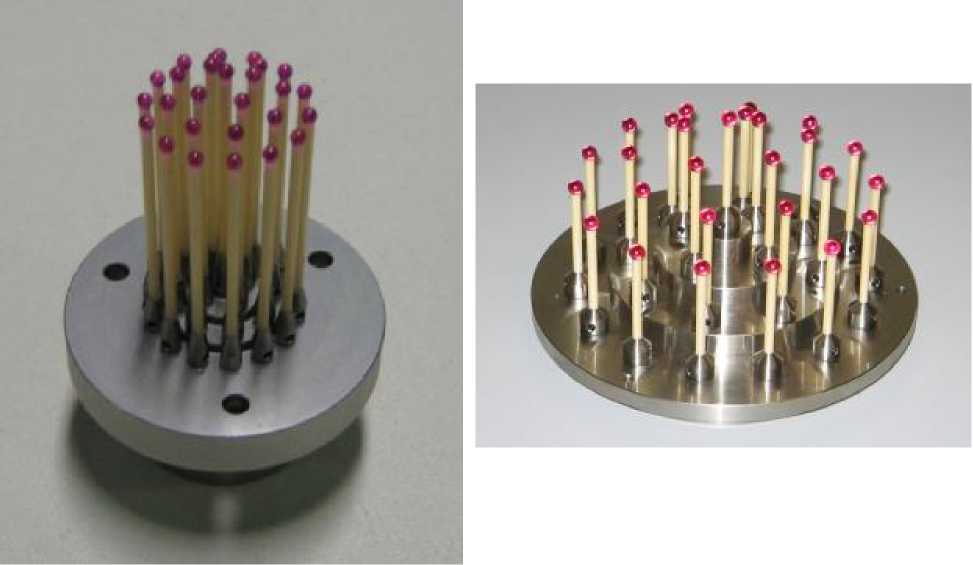

Рисунок 3 - Общий вид мер с набором рубиновых сфер с диаметром основания 25 мм (а), мер с набором рубиновых сфер с диаметром основания 150 мм (б)
Опломбирование комплектов мер для поверки машин координатно-измерительных Werth не предусмотрено.
Программное обеспечение отсутствует.
|
Таблица 1 - мер сферических | |||||
|
Наименование характеристики |
Значение | ||||
|
Номинальный диаметр сферы и его отклонение, мм |
6,0±0,1 |
10,0±0,1 |
25,0±0,1 |
30,0±0,1 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра, мкм |
±1,5 |
±1,0 |
±0,5 |
±1,5 |
±1,0 |
|
Допускаемое отклонение от круглости, мкм, не более |
0,9 |
0,4 |
0,2 |
0,9 |
0,3 |
|
Габаритные размеры, мм, не более | |||||
|
- длина |
80 |
80 |
80 |
100 | |
|
- ширина |
80 |
80 |
80 |
100 | |
|
- высота |
90 |
80 |
165 |
75 | |
|
Масса (с учетом основания), кг, не более |
0,54 |
0,52 |
0,66 |
0,80 | |
Таблица 2 - мер с набором рубиновых сфер
|
Наименование характеристики |
Значение | |
|
Номинальный диаметр сфер и его отклонение, мм |
2,0±0,1 |
6,0±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения |
±(3+L/250) | |
|
координат центров сфер, мкм |
где L |
- в мм |
|
Габаритные размеры, мм, не более - длина |
25 |
150 |
|
- ширина |
25 |
150 |
|
- высота |
70 |
110 |
|
Масса (с учетом массы основания), кг, не более |
3 |
3,6 |
|
Диаметр основания, мм, не более |
25 |
150 |
Таблица 3 - Условия эксплуатации мер
|
Условия эксплуатации |
Значение |
|
Температура окружающей среды, ° С |
от +19 до +21 |
|
Относительная влажность воздуха, %, не более |
80 |
