Сведения о средстве измерений: 76752-19 Меры длины штриховые

Номер по Госреестру СИ: 76752-19
76752-19 Меры длины штриховые
( )

Назначение средства измерений:
Меры длины штриховые (далее меры) предназначены для непосредственного измерения длины и линейных перемещений, при настройке и проверке точности измерительных приборов, а также при поверке и калибровке координатно-измерительных машин, видеосистем и машин с оптическим датчиком.

сертификация программного обеспечения
Внешний вид. Меры длины штриховые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Меры длины штриховые
Рисунок № 1

Общие сведения

Дата публикации - 05.01.2020
Срок свидетельства - 28.11.2029
Номер записи - 174592
ID в реестре СИ - 952864
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Нет данных, МДШ-200-1кл,

Производитель

Изготовитель - Фирма "Werth Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 14
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 598 дн.

Наличие аналогов СИ: Меры длины штриховые ( )

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Werth Messtechnik GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
43691-10
01.04.2015
Машины координатные измерительные мультисенсорные, Werth ScopeCheck, Werth VideoCheck, Werth ScanCheck, Werth ProbeCheck, Werth EasyScope 3D
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
44176-10
01.04.2015
Машины координатные измерительные, Werth FlatScope и Werth FlatScope FQ
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
49395-12
26.03.2017
Машины измерительные, Werth ShaftScope CNC
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
62046-15
30.10.2025
Машины координатные измерительные, VideoCheck V, VideoCheck V HA, ScopeCheck V
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
62048-15
30.10.2025
Машины измерительные, QuickInspect
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
62992-16
02.09.2025
Машины координатные измерительные, VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
65116-16
15.09.2026
Машины измерительные, FlatScope TO, FlatScope WZ, FlatScope FQ
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
70606-18
23.03.2028
Машины координатные измерительные, VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
76752-19
28.11.2029
Меры длины штриховые,
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
79034-20
01.09.2025
Комплекты мер для поверки машин координатно-измерительных, Werth
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Меры длины штриховые ( )

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 16 2 9 7 0 16 9 7
    АО "НПЗ"
    (RA.RU.313413)
  • Нет данных
  • МДШ-200-1кл
  • 6 0 6 0 0 0 0

    Стоимость поверки Меры длины штриховые ( )

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к мерам длины штриховым

    Приказ № 2840 Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм

    Техническая документация фирмы «Werth Messtechnik GmbH», Германия

    Поверка

    Поверка осуществляется по документу МП 2511/0004-2019 «ГСИ. Меры длины штриховые. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24 апреля 2019 г.

    Основные средства поверки:

    • - мера длины штриховая 1 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм. Приказ № 2840 Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.;

    • - компаратор по Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм. Приказ № 2840 Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Фирма «Werth Messtechnik GmbH», Германия
    Адрес: 35394 GieBen, Siemensstr. 19
    Телефон: +49 641 7938 0
    Web-сайт: www.werth.de
    E-mail: mail@werth.de

    Заявитель


    Закрытое акционерное общество Научно-производственная фирма «УРАН»
    (ЗАО НПФ «УРАН»)
    Адрес: 198099, г. Санкт-Петербург, ул. Промышленная, д. 5
    Телефон: +7 (812) 335-09-75, факс: +7 (812) 335-09-76
    Web-сайт: www.uran-spb.ru
    E-mail: info@uran-spb.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
    Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
    Web-сайт: www.vniim.ru

    Принцип действия мер основан на совмещении штрихов меры с измеряемым объектом.

    Мера представляет собой брусок, выполненный из кварцевого или оптического стекла, на который нанесена шкала в виде штрихов с интервалом 1 мм.

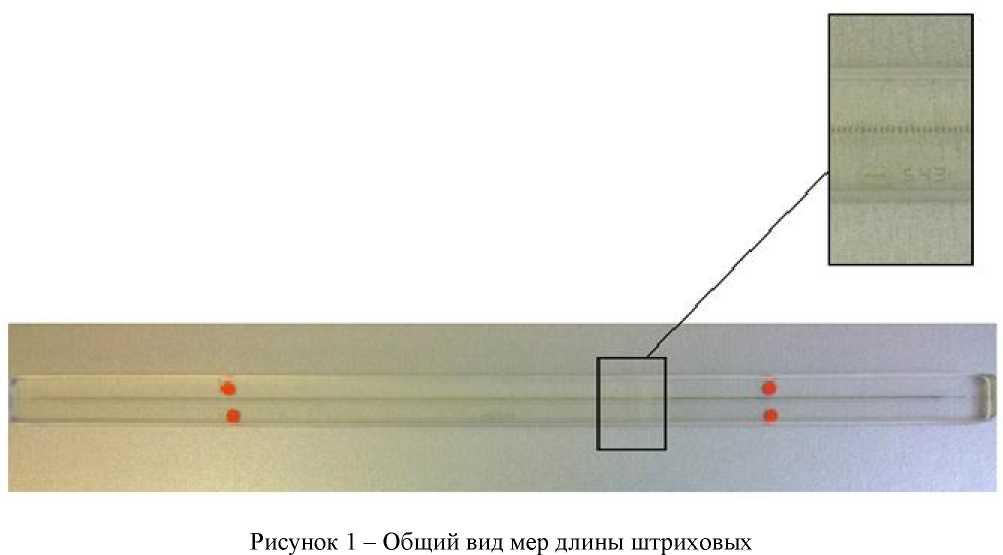

    Общий вид мер представлен на рисунке 1.

    Внешний вид. Меры длины штриховые ( ), http://oei-analitika.ru

    Пломбирование мер не предусмотрено.

    Программное обеспечение отсутствует.


    Таблица 4 - Комплектность мер

    Наименование

    Обозначение

    Количество

    Мера длины штриховая

    -

    1 шт.

    Футляр

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    МП 2511/0004-2019

    1 экз.


    Основные метрологические и технические характеристики систем, включая показатели точности, представлены в таблицах 2-3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений, мм

    от 1 до 400

    Допускаемые отклонения длины мер, установленных в горизонтальном положении при температуре 20 °С (или приведенной к ней), и их интервалов от номинальных значений, мкм

    ±(0,5+0,5<L)*

    Параметр шероховатости Rz, мкм, не более:

    • - поверхность шкалы и основания,

    • - боковые поверхности

    0,05

    10

    Допускаемое отклонение от плоскостности поверхности шкалы, мкм/м

    ±10

    Допускаемое отклонение от параллельности поверхности шкалы и плоскости основания, мкм/м

    ±20

    Допускаемые отклонения от прямолинейности боковых поверхностей, мкм/м

    ±40

    Ширина штрихов шкалы мер, мм

    0,5

    Допускаемая разность между шириной штрихов и ее средним значением, мм

    ±0,001

    Допуск перпендикулярности штрихов к осевой линии, угловые минуты

    ±5

    * L - длина в метрах.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры, мм, не более

    длина

    430

    ширина

    20

    высота

    10

    Масса, кг, не более

    0,4

    Температурный коэффициент линейного расширения материала меры,

    10-6 K-1:

    - оптическое стекло

    8,4±0,5

    - кварцевое стекло

    5,1±1

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    10000

    Условия эксплуатации:

    - температура окружающего воздуха, °С,

    от +18 до +22

    - относительная влажность воздуха при температуре окружающего воздуха 40 °С, %, не более

    80
