Номер по Госреестру СИ: 61425-15
61425-15 Установки измерительные
(ОЗНА - СПЕКТР М)
Назначение средства измерений:
Установки измерительные «ОЗНА - СПЕКТР М» (далее - установки) предназначены для автоматического измерения дебита группы нефтегазодобывающих скважин по массе и объему сырой нефти, массе сырой нефти без учета воды и по объему попутного нефтяного газа без сепарации продукции посредством поочередного подключения нефтегазодобывающих скважин к «Установке измерительной «СПЕКТР М».
Внешний вид.
Установки измерительные

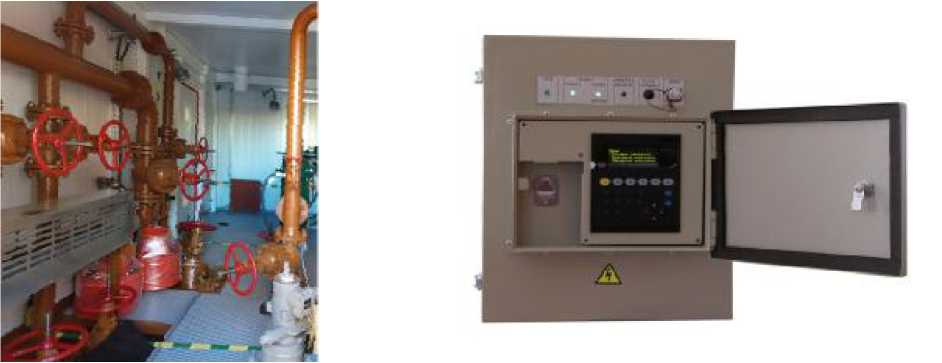

Рисунок № 1
Внешний вид.
Установки измерительные

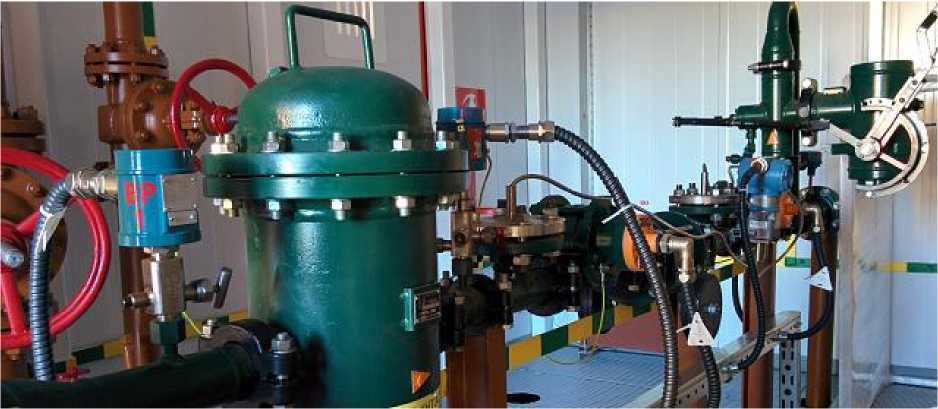

Рисунок № 2
Общие сведения
Дата публикации - 20.09.2020
Срок свидетельства - 13.08.2025
Номер записи - 178250
ID в реестре СИ - 1381982
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - АО "ОЗНА-Измерительные системы"
Страна - РОССИЯ
Населенный пункт - г.Октябрьский
Уведомление о начале осуществления предпринимательской деятельности - Да

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1012 от 2015.09.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Установки измерительные (ОЗНА - СПЕКТР М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "ОЗНА-Измерительные системы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64270-16 24.06.2026 |
Системы измерений количества нефти и газа, ОЗНА-ИС АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года. |
|
64582-16 11.07.2026 |
Комплексы измерительно-вычислительные, ОЗНА-ИВК АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
2 года |
|
38675-08 |
Установки автоматизированные измерительные, Спутник-ОЗНА-ВМ1 АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года |
|
60560-15 20.04.2030 |
Расходомеры многофазные, Vx Spectra АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года |
|
43673-10 22.04.2025 |
Установки измерительные комбинированные, ОЗНА-МАССОМЕР-К АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года |
|
31455-06 28.06.2026 |
Установки трубопоршневые поверочные стационарные, ОЗНА-Прувер С-0,05 мод. 100, 280, 500, 1100 АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
2 года |
|
61425-15 13.08.2025 |
Установки измерительные, ОЗНА - СПЕКТР М АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
3 года |
Кто поверяет Установки измерительные (ОЗНА - СПЕКТР М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установки измерительные (ОЗНА - СПЕКТР М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение Установок измерительных «ОЗНА - СПЕКТР М», состоит из трех компонентов:
-
1. ПО процессорного модуля БИОИ,
-
2. ПО коммуникационного модуля,
-
3. ПО панели оператора.
! ПО процессорного модуля БИОИ - обеспечивает измерения мгновенных значений с первичных преобразователей и вычисления объёма сырой нефти в условиях измерения и стандартных условиях, массы сырой нефти и массы сырой нефти без учета воды и объёма свободного нефтяного газа в условиях измерения и стандартных условиях; ввод и редактирование значений параметров конфигурации; ведение архива работы и измеренных параметров с сохранением в энергонезависимой памяти; ведение часового архива; ведение суточного архива; ведение календаря; поддержку протокола «MODBUS RTU» и связь с персональным компьютером через интерфейсы EIA RS - 232 и EIA RS - 485;
! ПО коммуникационного модуля - обеспечивает управление КИПиА установки, поддержку протокола «MODBUS RTU» и связь с АСУТП через интерфейс RS - 232;
! ПО панели оператора - является средством визуального интерфейса пользователя и обеспечивает просмотр измеряемых и вычисляемых параметров программным обеспечени-ем «SPECTR.M.001», ввод пользовательских констант в программное обеспечение «SPECTR.M.001», запуск измерений, диагностику состояния установки, просмотр архивов.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SPECTR.M.001 |
|
Номер версии (идентификационный номер) ПО |
01. хххххх* |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
26A83D50 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Примечание: хххххх* - номер подверсии из шести десятичных цифр, предназначен для отслеживания исходных текстов ПО в системе контроля версий производителя, может быть любым | |
Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»
Знак утверждения типа
Знак утверждения типананосится на металлические таблички, укрепленные на ТБ и БА-боксах, методом лазерной маркировки или аппликацией, а также типографским или иным способом на титульных листах руководства по эксплуатации и паспорта, с указанием номера свидетельства об утверждении типа средства измерений и даты его выдачи.
Лист № 6 Всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений
регламентирован в документе «ГСИ. Рекомендация. Количество извлекаемых из недр нефти и нефтяного газа. Методика измерений с применением установки измерительной «ОЗНА-СПЕКТР М» производства ЗАО «ОЗНА - Измерительные системы». Свидетельство об аттестации № 6409-15 от 27.03.2015 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам измерительным СПЕКТР М
ГОСТ Р 8.615-2005 «ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования»
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»
ТУ 3667-009-64156863-2014 «Технические условия «Установки измерительные «ОЗНА-СПЕКТР М»
Поверка
Поверкаосуществляется по документу СПЕКТР.00.00.00.000И1 «ГСИ. Инструкция. Установки измерительные «ОЗНА-СПЕКТР М». Методика поверки», утвержденному ФГУП ВНИИР 29.04.2015 г.
Основные средства поверки:
! Государственный первичный специальный эталон массового расхода многофазной среды ГЭТ 195-2011;
! рабочие эталоны 1-го и 2-го разряда по ГОСТ 8.637 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;
! генератор электрических сигналов с диапазоном частот от 0,01 до 100 Гц и погрешностью задания частоты не более ± 1 • 10-2 %, ГСС-10;
! калибратор постоянного тока с диапазоном от 0 до 20 мА и приведенной погрешностью задания силы тока не более ± 0,02 % ± 2 ЕМР, UPS-III или АКИП-7301.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Акционерное общество «ОЗНА-Измерительные системы»(АО «ОЗНА-Измерительные системы»)
ИНН 0265037983
Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, д.60
Телефон: (34767) 9-50-10, телефон/факс: (34767) 9-50-10
Е-mail: ms@ozna.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7А
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Е-mail: vniirpr@bk.ru
В установке используется бессепарационный способ измерения. Способ заключается в изменении физического и термодинамического состояния нефтегазоводяной смеси. Измерение в двух различных состояниях объема, давления и температуры нефтегазоводяной смеси позволяет решить задачу, определяющую объем сырой нефти и объем свободного нефтяного газа в её потоке. Для измерения массы сырой нефти и массы сырой нефти без учета воды используют результаты анализ проб согласно методике измерений, полученные в аккредитованной испытательной лаборатории.
Установки включают в себя блок технологический (БТ) и блок аппаратурный (БА).
Основными элементами БТ является измерительная линия и распределительный модуль. В измерительной линии выполняется измерение объема, давления и температуры до и по-сле изменения термодинамического состояния нефтегазоводяной смеси. Измерение объема выполняется счетчиками кольцевыми РИНГ или счетчиками жидкости камерными FLOCO. Термодинамическое состояние потока изменяется с помощью дросселирующего клапана специальной конструкции, установленного между счетчиками. Распределительный модуль обеспечивает автоматическое поочередное подключение скважин к измерительной линии посредством переключателя скважин многоходового (ПСМ), приводимого в действие гидравлическим приводом. При этом продукция остальных скважин направляется в общий трубопровод. Распределительный модуль также оснащен байпасной линией для неавтоматизированного подключения скважин к измерительной линии при помощи задвижек.
Вариант исполнения установки выбирается на этапе изучения условий измерений в зависимости от ожидаемых величин расхода и свойств нефтегазоводяной смеси, а также выходных параметров установки. Каждому варианту исполнения установки соответствует определённый код измеряемых параметров установки.
Аппаратурный блок отображает, обрабатывает, регистрирует и хранит полученные результаты измерений в архиве, а также управляет контрольно-измерительными приборами и автоматикой.
В состав блока технологического входят:
установка измерительная СПЕКТР М (Госреестр № 57837-14); переключатель скважин ПСМ;
привод гидравлический ГП-1М;
линия байпасная;
коллектор общий; фильтр;
клапан обратный;
система жизнеобеспечения (отопление, освещение и вентиляция);
система определения загазованности и оповещения;
система пожарной сигнализации;
система охранной сигнализации.
В состав блока аппаратурного входят: шкаф силовой ;
блок измерений и обработки информации ;
система жизнеобеспечения (отопление , освещение и вентиляция ); система пожарной сигнализации ;
система охранной сигнализации .
Фотографии общего вида установки измерительной СПЕКТР М приведены на фото 1, 2 и 3.
Фото 1 - Общий вид распределительного модуля
Фото 2 - Общий вид блока измерений и обработ ки информации
Фото 3 - Общий вид измерительной линии установки
а б л и ц а 6 - Комплектность поставки
|
Наименование |
Кол-во |
Примечание |
|
Установка измерительная «ОЗНА-СПЕКТР М» - ХХХХ-ХХ |
1 |
В соответствии с заказом |
|
в том числе: - блок технологический |
1 | |
|
- блок аппаратурный |
1 | |
|
Комплекты Комплект запасных частей, инструментов и при- |
1 |
Согласно ведомости ЗИП |
|
надлежностей (далее - ЗИП) Комплект эксплуатационных документов (РЭ, ПС, |
1 |
Согласно ведомости |
|
МП) |
эксплуатационных | |
|
Комплект монтажных частей (далее - КМЧ) |
1 |
документов Согласно ведомости КМЧ |
Комплект поставки установки может дополняться по условиям контракта.
Т а б л и ц а 2 - Характеристики измеряемой среды
|
Наименование характеристики |
Значение характеристики |
|
Измеряемая среда |
нефтегазоводяная смесь |
|
Рабочее давление, МПа, не более |
4,0 |
|
Диапазон температур рабочей среды, °С |
от 0 до плюс 110 |
|
Диапазон плотности сырой нефти, приведенной к стандартным условиям, кг/м3 |
от 700 до 1360 |
|
Диапазон содержания объемной доли воды в сырой нефти, % |
от 0 до 99 |
|
Диапазон содержания объемной доли свободного нефтяного газа, % |
от 0 до 50 |
|
Диапазон кинематической вязкости м2/с (сСт) |
от П10-5 (10) до П10-2 (10000) |
|
Содержание сероводорода в свободном нефтяном газе, % об. доли, не более
|
4,0 0,2 |
Т а б л и ц а 3 - Диапазоны измерений установки
|
Условное обозначение установки |
Диапазон расхода установки при измерении массы сырой нефти, т/сут |
Диапазон расхода установки при измерении объема свободного попутного нефтяного газа, м3/сут |
|
«ОЗНА-СПЕКТР М»-24-4Т; «ОЗНА-СПЕКТР М»-24-6Т |
1,68-32,64* |
0-12 |
|
«ОЗНА-СПЕКТР М»-24-4Т/11; «ОЗНА-СПЕКТР М»-24-6Т/11 | ||
|
«ОЗНА-СПЕКТР М»-24-4Т/22; «ОЗНА-СПЕКТР М»-24-6Т/22 | ||
|
«ОЗНА-СПЕКТР М»-24-4Т/24; «ОЗНА-СПЕКТР М»-24-6Т/24 | ||
|
«ОЗНА-СПЕКТР М»-24-8Т; «ОЗНА-СПЕКТР М»-24-10Т | ||
|
«ОЗНА-СПЕКТР М»-24-8Т/22; «ОЗНА-СПЕКТР М»-24-10Т/22 | ||
|
«ОЗНА-СПЕКТР М»-24-8Т/24; «ОЗНА-СПЕКТР М»-24-10Т/24 | ||
|
«ОЗНА-СПЕКТР М»-120-4Т/12; «ОЗНА-СПЕКТР М»-120-6Т/12 |
1,68-163,2* |
0-84 |
|
«ОЗНА-СПЕКТР М»-120-4Т; «ОЗНА-СПЕКТР М»-120-6Т |
11,69-163,2* | |
|
«ОЗНА-СПЕКТР М»-120-4Т/11; «ОЗНА-СПЕКТР М»-120-6Т/11 | ||
|
«ОЗНА-СПЕКТР М»-120-4Т/22; «ОЗНА-СПЕКТР М»-120-6Т/22 | ||
|
«ОЗНА-СПЕКТР М»-120-4Т/24; «ОЗНА-СПЕКТР М»-120-6Т/24 | ||
|
«ОЗНА-СПЕКТР М»-120-8Т; «ОЗНА-СПЕКТР М»-120-10Т | ||
|
«ОЗНА-СПЕКТР М»-120-8Т/22; «ОЗНА-СПЕКТР М»-120-10Т/22 | ||
|
«ОЗНА-СПЕКТР М»-120-8Т/24; «ОЗНА-СПЕКТР М»-120-10Т/24 | ||
|
«ОЗНА-СПЕКТР М»-210-4Т/12; «ОЗНА-СПЕКТР М»-210-6Т/12 |
11,69-285,6* |
0-144 |
|
«ОЗНА-СПЕКТР М»-210-4Т; «ОЗНА-СПЕКТР М»-210-6Т |
20,16-285,6* | |
|
«ОЗНА-СПЕКТР М»-210-4Т/11; «ОЗНА-СПЕКТР М»-210-6Т/11 | ||
|
«ОЗНА-СПЕКТР М»-210-4Т/22; «ОЗНА-СПЕКТР М»-210-6Т/22 | ||
|
«ОЗНА-СПЕКТР М»-210-4Т/24; «ОЗНА-СПЕКТР М»-210-6Т/24 | ||
|
«ОЗНА-СПЕКТР М»-210-8Т; «ОЗНА-СПЕКТР М»-210-10Т | ||
|
«ОЗНА-СПЕКТР М»-210-8Т/22; «ОЗНА-СПЕКТР М»-210-10Т/22 | ||
|
«ОЗНА-СПЕКТР М»-210-8Т/24; «ОЗНА-СПЕКТР М»-210-10Т/24 | ||
|
«ОЗНА-СПЕКТР М»-420-4Т/12; «ОЗНА-СПЕКТР М»-420-6Т/12 |
20,16-571,2* |
0-360 |
|
«ОЗНА-СПЕКТР М»-420-4Т; «ОЗНА-СПЕКТР М»-420-6Т |
50,4-571,2* | |
|
«ОЗНА-СПЕКТР М»-420-4Т/11; «ОЗНА-СПЕКТР М»-420-6Т/11 | ||
|
«ОЗНА-СПЕКТР М»-420-4Т/22; «ОЗНА-СПЕКТР М»-420-6Т/22 | ||
|
«ОЗНА-СПЕКТР М»-420-4Т/24; «ОЗНА-СПЕКТР М»-420-6Т/24 | ||
|
«ОЗНА-СПЕКТР М»-420-8Т; «ОЗНА-СПЕКТР М»-420-10Т | ||
|
«ОЗНА-СПЕКТР М»-420-8Т/22; «ОЗНА-СПЕКТР М»-420-10Т/22 | ||
|
«ОЗНА-СПЕКТР М»-420-8Т/24; «ОЗНА-СПЕКТР М»-420-10Т/24 | ||
|
«ОЗНА-СПЕКТР М»-840-4Т/12; «ОЗНА-СПЕКТР М»-840-6Т/12 |
50,4-1142,4* |
0-720 |
|
«ОЗНА-СПЕКТР М»-840-4Т; «ОЗНА-СПЕКТР М»-840-6Т |
100,8-1142,4* | |
|
«ОЗНА-СПЕКТР М»-840-4Т/11; «ОЗНА-СПЕКТР М»-840-6Т/11 | ||
|
«ОЗНА-СПЕКТР М»-840-4Т/22; «ОЗНА-СПЕКТР М»-840-6Т/22 | ||
|
«ОЗНА-СПЕКТР М»-840-4Т/24; «ОЗНА-СПЕКТР М»-840-6Т/24 | ||
|
«ОЗНА-СПЕКТР М»-840-8Т; «ОЗНА-СПЕКТР М»-840-10Т | ||
|
«ОЗНА-СПЕКТР М»-840-8Т/22; «ОЗНА-СПЕКТР М»-840-10Т/22 | ||
|
«ОЗНА-СПЕКТР М»-840-8Т/24; «ОЗНА-СПЕКТР М»-840-10Т/24 | ||
|
*Значения действительны при эксплуатации на кинематической вязкости 1 • 10-5 м2/с | ||
Т а б л и ц а 4 - Технические характеристики установки
|
Наименование характеристики |
Значение характеристики |
|
Диапазон расхода установки при измерении массы сырой нефти, |
от 1,68 до 1142,4 |
|
т/сут | |
|
Диапазон расхода установки при измерении объема свободного попутного нефтяного газа, приведенного к стандартным условиям, м3/сут |
от 0 до 720 |
|
Предел допускаемой относительной погрешности измерения объема сырой нефти, %, не более |
± 1,5 |
|
Предел допускаемой относительной погрешности измерения объема сырой нефти, приведенного к стандартным условиям, %, не более |
± 2,0 |
|
Предел допускаемой относительной погрешности измерения массы сырой нефти, %, не более |
± 2,5 |
|
Предел допускаемой относительной погрешности измерения массы сырой нефти без учета воды, %, не более - при содержании объемной доли воды до 70 % |
± 6,0 % |
|
- при содержании объемной доли воды от 70 % до 95 % |
± 15,0 % |
|
- при содержании объемной доли воды от 95 % до 97 % |
± 26,0 % |
|
- при содержании объемной доли воды от 97 % до 98 % |
± 39,0 % |
|
- при содержании объемной доли воды от 98 % до 99 % |
± 78,0 % |
|
Предел допускаемой относительной погрешности измерения объема свободного нефтяного газа, %, не более |
± 4,0 |
|
Предел допускаемой относительной погрешности измерения объема свободного нефтяного газа, приведенного к стандартным условиям, %, не более |
± 5,0 |
Т а б л и ц а 5 - Параметры электропитания
|
Параметр |
Значение |
|
род тока |
переменный |
|
напряжение, В |
380/220 |
|
допустимое отклонение от номинального напряжения, % |
от минус 15 до плюс 10 |
|
частота, Гц |
50 ± 0,4 |
|
потребляемая мощность, кВ • А, не более |
20 |
Средняя наработка на отказ, ч 30000
Средний срок службы, лет, не менее 10
