Номер по Госреестру СИ: 31455-06
31455-06 Установки трубопоршневые поверочные стационарные
(ОЗНА-Прувер С-0,05 мод. 100, 280, 500, 1100)
Назначение средства измерений:
Установки трубопоршневые поверочные стационарные «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100 предназначены для измерений количества жидкости при поверке (градуировке), контроле и исследовании метрологических характеристик преобразователей расхода различных принципов действия при их изготовлении, эксплуатации и после ремонта.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
ОЗНА-Прувер С-0,05 мод. 100, 280, 500, 1100
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 9 | 16 | 1,78 |
| ООО "Башнефть-Полюс" | Юридические лица | 1 | 2 | 2,00 |
| ООО «РН-Уватнефтегаз» | Юридические лица | 1 | 2 | 2,00 |
| ООО "ППН-СЕРВИС" | Юридические лица | 1 | 2 | 2,00 |
| АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ ООО | Юридические лица | 1 | 1 | 1,00 |
| АО " Томскнефть " ВНК | Юридические лица | 1 | 1 | 1,00 |
| ПАО НК «РУССНЕФТЬ» | Юридические лица | 1 | 1 | 1,00 |
| АО «АРКТИКГАЗ» | Юридические лица | 1 | 1 | 1,00 |
| АО "Нефтеавтоматика" | Юридические лица | 1 | 1 | 1,00 |
| РН-Няганьнефтегаз АО | Юридические лица | 1 | 1 | 1,00 |
| ООО «Башнефть-Добыча» | Юридические лица | 1 | 1 | 1,00 |
| МКАИР ООО | Юридические лица | 1 | 1 | 1,00 |
| АО"ОЗНА-Измерительные системы" | Юридические лица | 1 | 1 | 1,00 |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ИЛЬСКИЙ НПЗ ИМ. А.А. ШАМАРА" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 24.07.2020
Срок свидетельства - 28.06.2026
Номер записи - 177377
ID в реестре СИ - 1364642
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Нет модификации, ОЗНА-Прувер С-0,05-280-4,0, ОЗНА-Прувер С-0,05 мод. 100, ОЗНА-Прувер С-0,05-500-6,3, модель 100, модель 280, ОЗНА-Прувер С-0,05-100-4,0, ОЗНА-Прувер С-0,05-280-2,5, ОЗНА-Прувер С-0,05-280-6,3, ОЗНА-Прувер С-100-6,3-0,05, ОЗНА-Прувер С-280-1,6-0,05, ОЗНА-Прувер С-280-6,3-0,05, ОЗНА-Прувер С280-0,05
Изготовитель - АО "ОЗНА-Измерительные системы"
Страна - РОССИЯ
Населенный пункт - г.Октябрьский
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кол-во поверок - 33
Выдано извещений - 1
Кол-во периодических поверок - 24
Кол-во средств измерений - 19
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 718 дн.
№2488 от 2018.11.27 О внесении изменений в описание типа на систему измерений количества и показателей качества нефти № 1216 на ППСН "Варандей" ООО "Башнефть-Полюс"
№842 от 2023.04.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№801 от 2016.06.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№1059 от 2012.11.26 О переоформлении свтелельств об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 26011-08,38675-08,34745-12,43673-10,31455-06)
№1556 от 2018.07.24 О внесении изменений в описание типа на систему измерений количества и показателей качества нефти ПСП ООО "Ильский НПЗ"
№1574 от 2018.07.26 О внесении изменений в описание типа на резервную систему измерений количества и показателей качества нефти ПСП ООО "Ильский НПЗ"
№2225 от 2019.09.23 О внесении изменений в описание типа на систему измерений количества и показателей качества нефти № 241 ТПП "ТатРИТЭКнефть" АО "РИТЭК"
№443 от 2020.03.02 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак
№628 от 2021.04.29 О продлении срока действия утвержденных типов средств измерений
№1432 от 2021.07.22 О внесении изменений в сведения об утвержденном типе средств измерений
№1703 от 2021.08.09 О внесении изменений в сведения об утвержденном типе средств измерений Установки трубопоршневые поверочные стационарные «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100
№2314 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№2533 от 2022.10.11 ПРИКАЗ_Об утверждении типов средств измерений (15)
№3175 от 2022.12.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3403 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Молоко и продукты переработки молока" (ТК 470)
№1160 от 2023.06.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
№233 от 2024.01.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
№730 от 2024.03.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№734 от 2024.03.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1959 от 2024.08.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (17)
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
№674 от 2025.04.04 О внесении изменений в сведения об утвержденном типе СИ (7)
№302 от 2026.02.20 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (11)
№932 от 2026.05.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64270-16 24.06.2026 |
Системы измерений количества нефти и газа, ОЗНА-ИС АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года. |
|
64582-16 11.07.2026 |
Комплексы измерительно-вычислительные, ОЗНА-ИВК АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
2 года |
|
38675-08 |
Установки автоматизированные измерительные, Спутник-ОЗНА-ВМ1 АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года |
|
60560-15 20.04.2030 |
Расходомеры многофазные, Vx Spectra АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года |
|
43673-10 22.04.2025 |
Установки измерительные комбинированные, ОЗНА-МАССОМЕР-К АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года |
|
31455-06 28.06.2026 |
Установки трубопоршневые поверочные стационарные, ОЗНА-Прувер С-0,05 мод. 100, 280, 500, 1100 АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
2 года |
|
61425-15 13.08.2025 |
Установки измерительные, ОЗНА - СПЕКТР М АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
3 года |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 10 | 6 | 4 | 1 | 10 | 6 | 4 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "НП МИС" (RA.RU.314615) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
21820 | 19027 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
14755 | 19027 |
|
ФБУ Красноярский ЦСМ Красноярский край |
35979 | 19027 |
|
ФБУ Пермский ЦСМ Пермский край |
14976 | 19027 |
|
ФБУ Тюменский ЦСМ Тюменская область |
7607 | 19027 |
отсутствует
наносится в левом верхнем углу титульного листа паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку, прикрепленную на расширителе корпуса установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100, методом лазерной маркировки. В левом верхнем углу титульного листа паспорта, руководства по эксплуатации, рядом со знаком утверждения типа, указывается номер регистрации типа средств измерений в Федеральном информационном фонде по обеспечению единства измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам трубопоршневым поверочным стационарным «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
Технические условия ТУ 4213-074-00135786-2005 «Установка трубопоршневая поверочная стационарная «ОЗНА-Прувер С-0,05»
Принцип действия установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100 заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровой поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.
В соответствии с ТУ 4213-074-00135786-2005 «Установка трубопоршневая поверочная стационарная» в зависимости от габаритных размеров, массы, верхнего предела диапазона измерений объемного расхода и наибольшего рабочего давления, выпускаются следующие модели установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05»:
- ОЗНА-Прувер С-0,05-100-1,6; - ОЗНА-Прувер С-0,05-500-1,6;
- ОЗНА-Прувер С-0,05-100-2,5; - ОЗНА-Прувер С-0,05-500-2,5;
- ОЗНА-Прувер С-0,05-100-4,0; - ОЗНА-Прувер С-0,05-500-4,0;
- ОЗНА-Прувер С-0,05-100-6,3; - ОЗНА-Прувер С-0,05-500-6,3;
- ОЗНА-Прувер С-0,05-280-1,6; - ОЗНА-Прувер С-0,05-1100-1,6;
- ОЗНА-Прувер С-0,05-280-2,5; - ОЗНА-Прувер С-0,05-1100-2,5;
- ОЗНА-Прувер С-0,05-280-4,0; - ОЗНА-Прувер С-0,05-1100-4,0;
- ОЗНА-Прувер С-0,05-280-6,3; - ОЗНА-Прувер С-0,05-1100-6,3.
Установки трубопоршневые поверочные стационарные «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100 состоят из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, одной или двух пар сигнализаторов (детекторов) положения поршня, тройника, расширителя, крана-манипулятора, средств измерений давления и температуры автоматических и показывающих, электропривода (устанавливается в зависимости от комплектации).
При работе установку трубопоршневую поверочную стационарную «ОЗНА-Прувер С-0,05» любой модели и поверяемое (градуируемое) или исследуемое, контролируемое средство измерений соединяют последовательно. Через технологическую схему с установкой трубопоршневой поверочной стационарной «ОЗНА-Прувер С-0,05» и средство измерений устанавливают необходимое значение расхода жидкости. Клапан крана-манипулятора установки трубопоршневой поверочной стационарной «ОЗНА-Прувер С-0,05» рукояткой вручную или с помощью электропривода поворачивается в положение «запуск» и в поток жидкости, проходящей через установку трубопоршневую поверочную стационарную «ОЗНА-Прувер С-0,05», запускается шаровой поршень, который скатывается по наклонной направляющей, и увлекаемый потоком жидкости, попадает в калиброванный участок. При воздействии шарового поршня на толкатели сигнализаторов (детекторов) происходит срабатывание их микровыключателей, которые генерируют электрические сигналы, определяющие начало и завершение измерения и поступающие в систему обработки информации (измерительно-вычислительный комплекс, управляющий контроллер и т. п.).
При срабатывании первого (первого и второго - при установке четырех) сигнализаторов (детекторов) начинается счет импульсов с поверяемого (градуируемого) или исследуемого, контролируемого средства измерений, по сигналу второго (третьего и четвертого - при установке четырех) сигнализаторов (детекторов) счет импульсов заканчивается.
Объем жидкости, измеренный установкой трубопоршневой поверочной стационарной «ОЗНА-Прувер С-0,05» и приведенный к условиям измерений поверяемого (градуируемого) или исследуемого, контролируемого средства измерений, соответствует объему жидкости, прошедшему через поверяемое (градуируемое) или исследуемое, контролируемое средство измерений, при этом число импульсов, измеренное счетчиком импульсов системы обработки информации, пропорционально измеренному объему жидкости.
Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100 на фланцах калиброванного участка и на сигнализаторах (детекторах) (крышки отсеков с толкателем и микровыключателем) предусмотрены места для установки пломб, несущих на себе оттиск поверительного клейма.

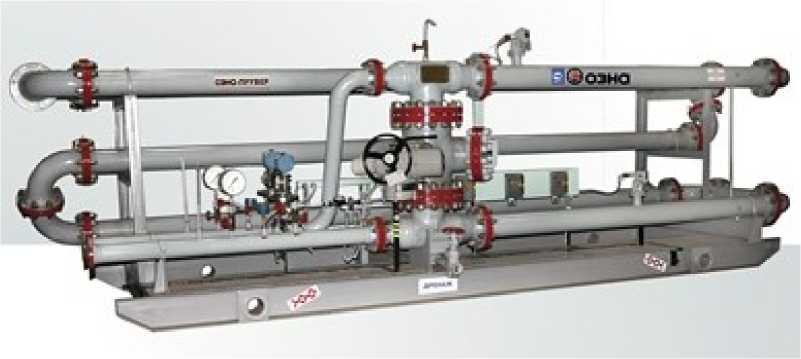

Общий вид установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» представлен на рисунке 1.
Рисунок 1 - Общий вид установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05»

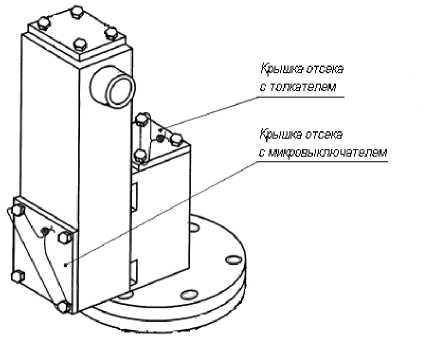

Пломбировка от несанкционированного доступа установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, навешиваемые с помощью проволоки, пропущенную через специальные отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка и болтах крышек отсеков сигнализаторов (детекторов). Место пломбировки от несанкционированного доступа установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» представлено на рисунке 2.

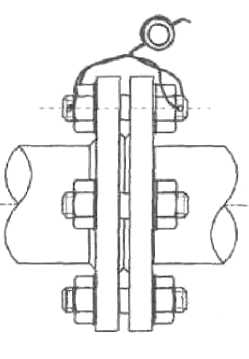

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установок трубопоршневых
поверочных стационарных «ОЗНА-Прувер С-0,05»

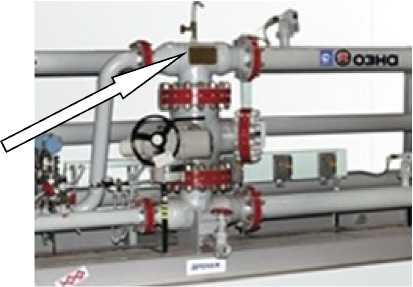

Заводской номер указывается на маркировочной табличке, прикрепленной на расширителе корпуса установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100, методом лазерной маркировки. Обозначение места нанесения заводского номера представлено на рисунке 3.
УСТАНОВКА ТРУБОПОРШНЕВАЯ ПОВЕРОЧНАЯ '^СТАЦИОНАРНАЯ ОЗНА-ПРУВЕР С-0,05
-074-00135786-2005
Зав7№~~~^ Дата выпуска
ДАВЛЕНИЕ РАБОЧЕЕ НЕ БОЛЕЕ, МПа
ДИАПАЗОН РАСХОДОВ, Мз/Ч НОМИНАЛЬНАЯ ВМЕСТИМОСТЬ, М; ОТНОСИТЕЛЬНАЯ ПОГРЕШНОСТЬ, % ДИАМЕТР КАЛИБРОВАННОГО УЧАСТКА, ММ МАТЕРИАЛ КАЛИБРОВАННОГО УЧАСТКА
ТОЛЩИНА СТЕНКИ
4 КАЛИБРОВАННОГО УЧАСТКА, ММ
Рисунок 3 - Обозначение места нанесения заводского номера установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100
Таблица 3 - Комплектность установок трубопоршневых поверочных стационарных
«ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100
|
Наименование |
Обозначение |
Количество |
|
У становка трубопоршневая поверочная стационарная |
«ОЗНА-Прувер С-0,05» |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Комплект запасных частей и принадлежностей |
- |
1 компл. |
Таблица 1 - Метрологические характеристики
|
Характеристики |
ОЗНА- Прувер С-0,05-100 |
ОЗНА- Прувер С-0,05-280 |
ОЗНА- Прувер С-0,05-500 |
ОЗНА- Прувер С-0,05-1100 |
|
Диапазон расхода, м3/ч |
от 5 до 100 |
от 10 до 280 |
от 50 до 500 |
от 100 до 1100 |
|
Номинальная вместимость калиброванного участка, м3 |
0,5 |
1,4 |
2,5 |
5,5 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) для 1-го разряда, % |
± 0,05 | |||
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) для 2-го разряда, % |
± 0,1 | |||
Таблица 2 - Основные технические характеристики
|
Характеристики |
ОЗНА-Прувер С-0,05-100 |
ОЗНА-Прувер С-0,05-280 |
ОЗНА-Прувер С-0,05-500 |
ОЗНА-Прувер С-0,05-1100 |
|
1 |
2 |
3 |
4 |
5 |
|
Измеряемая среда |
вода, нефть, нефтепродукты | |||
|
Диапазон кинематической вязкости измеряемой среды, мм2/с (сСт) |
от 0,55 до 120 | |||
|
Температура измеряемой среды, °C |
от 2 до 60 | |||
|
Диапазоны давления, МПа |
от 0,3 до 1,6 от 0,3 до 2,5 от 0,3 до 4,0 от 0,3 до 6,3 | |||
|
Параметры электрического питания:
|
переменный, одно- или трехфазный 220±10 %, 380±10 % 50±1 | |||
|
Сигнализаторы (детекторы) |
взаимозаменяемые | |||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Калиброванный |
Конструкция ф |
ланцевых соединений калиброванного участка | ||
|
участок |
при использовании штатных уплотнительных колец | |||
|
обеспечивает возможность разборки-сборки калиброванного | ||||
|
участка |
без последующей внеочередной поверки | |||
|
Диаметр шарового поршня, дюймы (мм) |
6 (152,4) |
8(203,2) |
12 (304,8) |
16 (406,4) |
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
6500 |
8000 |
8200 |
12000 |
|
- ширина |
2000 |
2200 |
2200 |
2400 |
|
- высота |
1900 |
2400 |
2800 |
3500 |
|
Масса, т, не более |
2,8 |
4,9 |
12 |
20 |
|
Условия эксплуатации: | ||||
|
- температура окружающей |
от - 40 до + 40 | |||
|
среды, °С | ||||
|
Средний срок службы, лет |
20 | |||
|
Маркировка взрывозащиты: | ||||
|
- сигнализаторы |
1Exd IIB T3 | |||
|
(детекторы) | ||||
|
- электропривод* |
EExd IIB T4 | |||
|
- соединительная коробка |
2Exd IIB T5 | |||
|
* Устанавливается в зависимости от комплектации | ||||
