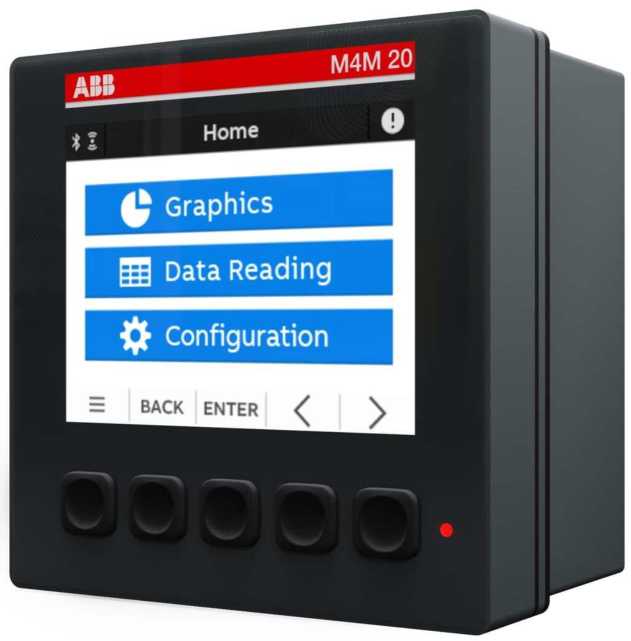

Модификация прибора

Количество и вид входов/выходов

Протокол связи

M4M 20

2 цифровых выхода

Bluetooth

M4M 20 MODBUS

2 цифровых выхода

Modbus RTU, Bluetooth

M4M 20 ETHERNET

2 цифровых выхода

Modbus TCP/IP, Bluetooth

M4M 20 PROFIBUS

2 цифровых выхода

Profibus DP-VO, Bluetooth

M4M 20 I/O

2 цифровых выхода

2 программируемых входа/выхода

2 аналоговых выхода

Modbus RTU, Bluetooth

M4M 20 ROGOWSKI

2 цифровых выхода

Modbus RTU, Bluetooth

M4M 20 BACNET

2 цифровых выхода

BACnet/IP, Bluetooth

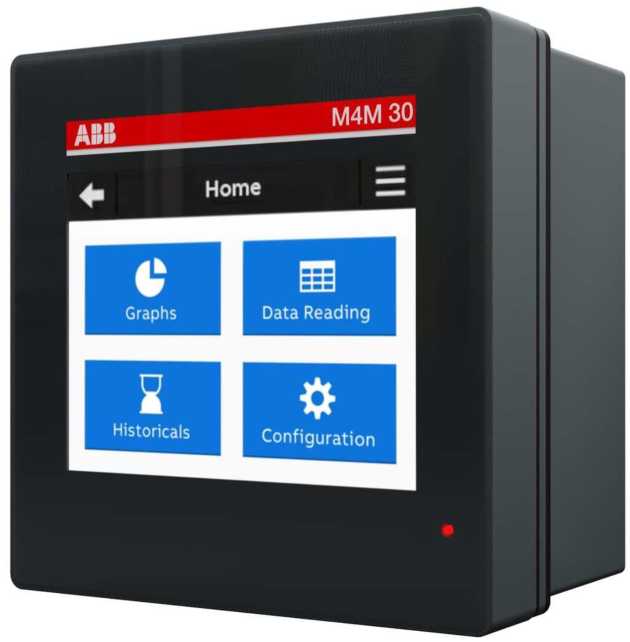

Модификация прибора

Количество и вид входов/выходов

Протокол связи

M4M 30

4 программируемых входа/выхода

Bluetooth

M4M 30 MODBUS

4 программируемых входа/выхода

Modbus RTU, Bluetooth

M4M 30 ETHERNET

4 программируемых входа/выхода

Modbus TCP/IP, Bluetooth

M4M 30 ROFIBUS

4 программируемых входа/выхода

Profibus DP-VO, Bluetooth

M4M 30 I/O

6 программируемых входов/выходов

2 аналоговых выхода

Modbus RTU, Bluetooth

M4M 30 ROGOWSKI

4 программируемых входа/выхода

Modbus RTU, Bluetooth

M4M 30 BACNET

4 программируемых входа/выхода

BACnet/IP, Bluetooth

Наименование характеристики

Значение для модификаций

M4M 20

M4M 30

Три измерительных входа для измерений силы тока

^Да

Нет

Четыре измерительных входа для измерений силы тока

Нет

^Да

Вычисление силы тока в нейтрали

^Да

Нет

Измерение силы тока в нейтрали

Нет

^Да

Тарифы электроэнергии

Нет

^Да

Часы

Нет

^Да

Клавиатура из пяти кнопок

^Да

Нет

Сенсорный дисплей

Нет

^Да

Физическая величина или показатель качества электрической энергии

Значение для модификаций

M4M 20

M4M 30

Напряжение переменного тока

^Да

^Да

Сила переменного тока

^Да

^Да

Частота

^Да

^Да

Активная мощность

^Да

^Да

Реактивная мощность

^Да

^Да

Полная мощность

^Да

^Да

Сила тока в нейтрали

^Да

^Да

Физическая величина или показатель качества электрической энергии

Модификация прибора

M4M 20

M4M 30

Активная энергия

^Да

^Да

Реактивная энергия

^Да

^Да

Полная энергия

^Да

^Да

Коэффициент нелинейных искажений напряжения (THD U)

^Да

^Да

Коэффициент нелинейных искажений силы тока (THD I)

^Да

^Да

Несимметрия напряжений

^Да

^Да

Несимметрия токов

^Да

^Да

Коэффициент мощности (PF)

^Да

^Да

Косинус фи (cos ф)

^Да

^Да

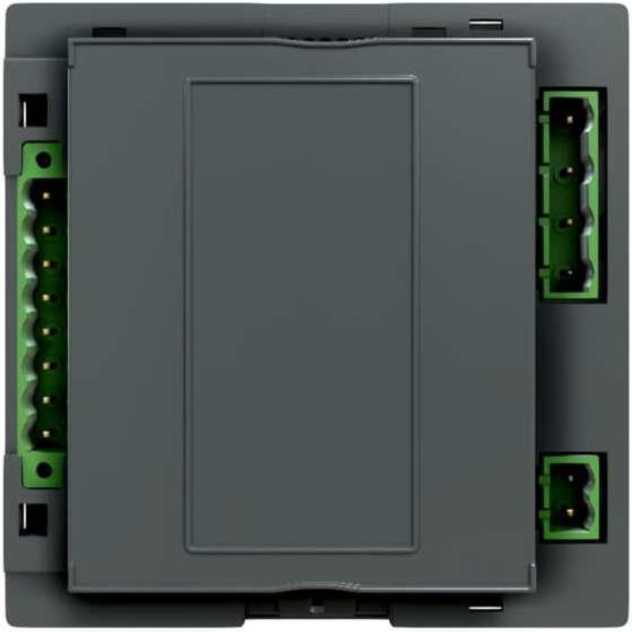

Наименование

Обозначение

Количество

Прибор цифровой измерительный универсальный серии М4М (модификация по заказу)

-

1 шт.

Монтажный комплект

(съемные клеммы, крепежные фиксаторы)

-

1 шт. ¹⁾

Руководство по монтажу

-

1 экз.

Руководство по эксплуатации

-

1 экз. ²⁾

Паспорт

-

1 экз.

Методика поверки

ИЦРМ-МП-075-20

1 экз.

Примечания

• ¹⁾ - количество и тип съемных клемм зависят от модификации прибора;

• ²⁾ - при поставке партии приборов в один адрес количество экземпляров может быть уменьшено, но должно быть не менее 1 экземпляра на партию из 100 штук

Наименование характеристики

Значение

Диапазон измерений напряжения переменного тока (фазное/линейное), В

от 50 до 400 / от 87 до 690

Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %

±0,2

Диапазон измерений силы переменного тока, А:

• - при подключении к сети через трансформатор тока с номинальным вторичным током 1 А

• - при подключении к сети через трансформатор тока с номинальным вторичным током 5 А

• - при подключении к сети через датчик тока Роговского

от 0,05 до 1,2

от 0,05 до 6 от 100 до 12000

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %:

• - при подключении к сети через трансформатор тока с номинальным вторичным током 1 А

• - при подключении к сети через трансформатор тока с номинальным вторичным током 5 А

• - при подключении к сети через датчик тока Роговского

±1

±0,2

±0,2

Диапазон измерений частоты, Гц

от 45 до 66

Пределы допускаемой основной относительной погрешности измерений частоты, %

±0,1

Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А)

от имин^1мин до имакс^1макс

Пределы допускаемой основной относительной погрешности измерений, %:

• - активной мощности

• - реактивной мощности

• - полной мощности

±0,5 ±2 (±1) ¹⁾

±0,5

Продолжение таблицы 6

Наименование характеристики

Значение

Диапазон измерений времени, ч ¹⁾

от 0 до 24

Пределы допускаемой основной абсолютной погрешности

±0,4

измерений хода внутренних часов, с/сутки ¹⁾

Примечания

¹⁾ - для модификаций M4M 30;

имин - минимальное значение напряжения, В; 1_мин - минимальное значение силы тока, А; Шаке - максимальное значение напряжения, В; 1макс - максимальное значение силы тока, А

Физическая величина

Температурный коэффициент, %/°С

M4M 20

M4M 30

Напряжение переменного тока

0,01

Сила переменного тока

0,01

Частота

0,01

Активная мощность

0,025 ¹⁾

Реактивная мощность

0,1 ²⁾

0,05 ³⁾

Полная мощность

0,025

Примечания

• ¹⁾ - при коэффициенте мощности 0,5 температурный коэффициент 0,05 %/°С;

• ²⁾ - при коэффициенте мощности 0,5 температурный коэффициент 0,15 %/°С;

• ³⁾ - при коэффициенте мощности 0,5 температурный коэффициент 0,075 %/°С

Наименование характеристики

Значение

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

• - напряжение постоянного тока, В

от 48 до 240

от 45 до 55 или от 54 до 66

от 48 до 240

Габаритные размеры (ширинахвысотахглубина), мм

96х96х77,5

Масса, кг

0,4

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от +21 до +25

80

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от -20 до +70

93 при температуре +40 °С

Средний срок службы, лет

20

Средняя наработка на отказ, ч

70 000
