Номер по Госреестру СИ: 47079-11
47079-11 Преобразователи давления измерительные
(2600Т, мод. 264, 266, 268, 364)
Назначение средства измерений:
Преобразователи давления измерительные 2600Т, модификации 264, 266, 268, 364 (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного, абсолютного давления, разности давлений нейтральных и агрессивных жидкостей, газов, паров, а также гидростатического давления (уровня) жидкостей в нормированный выходной сигнал постоянного тока.

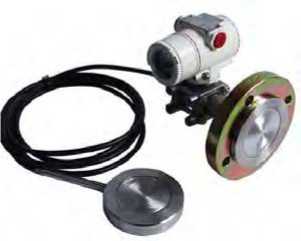

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

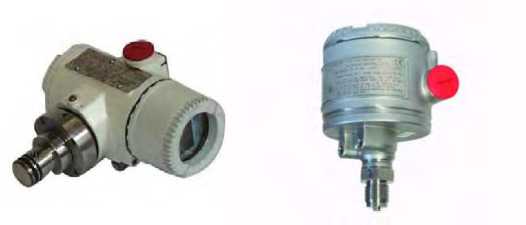

Внешний вид.
Преобразователи давления измерительные
Рисунок № 2

Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус преобразователей.
Таблица 1
Наименование характеристики |
Модель | |||||||
264AS |
264GS |
264BS |
264DS |
264PS |
264VS |
264HS |
264NS | |
1 Область давления |
избыт. |
абсол. |
разность |
избыт. |
абсол. |
избыт. |
абсол. | |
2 Верхние пределы измерений (ВПИ), кПа |
6.6-104 |
6.2-103 |
4.1,6-104 |
1,6-102.. |
4,2-104 | |||
3 Нижние пределы измерений, кПа |
-6.-40 |
0 |
-6.-2-103 |
-4.-1,6-104 |
-65.1 |
0,07 |
0,07 |
.1 |
4 Пределы допускаемой основной приведенной погрешно- | ||||||||
сти, % от диапазона измерений |
±0,075 | |||||||
5 Максимальное допускаемое рабочее давление, МПа |
- |
- |
41 |
21 |
- |
- | ||
6 Максимальная допускаемая перегрузка, МПа |
90 |
90 |
- |
- |
21 |
21 |
65 |
65 |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | |||||||
8 Пределы дополнительной погрешности, вызванной | ||||||||
изменением температуры окруж. воздуха на 10 °С, | ||||||||
"нуль", % от ВПИ |
±0,013 |
±0,013 |
±0,013 |
±0,013 |
±0,013 |
±0,018 |
±0,013 |
±0,013 |
"диапазон", % от поддиапазона измерений |
±0,022 |
±0,022 |
±0,022 |
±0,022 |
±0,022 |
±0,029 |
±0,022 |
±0,022 |
Продолжение таблицы 1
Наименование характеристики |
Модель | |||||||
264DC |
264HC |
264NC |
264DR |
264PR |
264VR |
264HR |
264NR | |
1 Область давления |
разность |
избыт. |
абсол. |
разность |
избыт. |
абсол. |
избыт. |
абсол. |
2 Верхние пределы измерений (ВПИ), кПа |
16 |
...1,6-104 |
L |
4.1,6-104 |
1,6-102 |
,.1,6-104 | ||
3 Нижние пределы измерений, кПа |
-16...-1,6-104 |
0,07 |
0,07 |
-4.-1,6-104 |
65.0,07 |
0,07 |
0,07 |
0,07 |
4 Пределы допускаемой основной приведенной погрешно- | ||||||||
сти, % от диапазона измерений |
±0,075 | |||||||
5 Максимальное допускаемое рабочее давление, МПа |
16 |
- |
- |
21 |
- |
- | ||
6 Максимальная допускаемая перегрузка, МПа |
- |
21 |
21 |
- |
21 |
21 |
21 |
21 |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | |||||||
8 Пределы дополнительной погрешности, вызванной | ||||||||
изменением температуры окруж. воздуха на 10 °С, | ||||||||
"нуль", % от ВПИ |
- |
- |
- |
±0,013 |
±0,013 |
±0,018 |
±0,013 |
±0,013 |
"диапазон", % от поддиапазона измерений |
- |
- |
- |
±0,022 |
±0,022 |
±0,029 |
±0,022 |
±0,022 |
абсолютная, кПа |
0,078 |
0,078 |
0,078 |
- |
- |
- |
- |
- |
Наименование характеристики |
Модель | ||||||
264DG |
264HG |
264NG |
264HP |
264NP |
264DL |
264DH | |
1 Область давления |
разн./изб. |
избыт. |
абсол. |
избыт. |
абсол. |
уровень |
разность |
2 Верхние пределы измерений (ВПИ), кПа |
16...8-103 |
160...8-103 |
4...16 |
16...2,4-103 | |||
3 Нижние пределы измерений, кПа |
-16...-8-103/-65...0,07 |
0,07 |
0,07 |
0,07 |
-4...-16 |
-16...-2,4-103 | |
4 Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±0,075 | ||||||
5 Максимальное допускаемое рабочее давление, МПа |
16 |
- |
- |
- |
- |
16 |
5 |
6 Максимальная допускаемая перегрузка, МПа |
21 |
21 |
21 |
21 |
21 |
- |
- |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | ||||||
8 Пределы дополнительной погрешности, вызванной изменением температуры окруж. воздуха на 10 °С, "нуль", % от ВПИ "диапазон", % от поддиапазона измерений абсолютная, кПа |
0,2 |
0,2 |
0,2 |
0,013 |
0,013 |
0,04 |
±0,009 ±0,014 |
Продолжение таблицы 1
Наименование характеристики |
Модель | ||||
264DF |
264PF |
264VF |
264HF |
264NF | |
1 Область давления |
разность |
избыточное |
абсолютное |
избыточное |
абсолютное |
2 Верхние пределы измерений (ВПИ), кПа |
4...160 |
160 | |||
3 Нижние пределы измерений, кПа |
-4...-160 |
-65...1 |
0,07 |
0,07 | |
4 Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±0,075 | ||||
5 Максимальное допускаемое рабочее давление, МПа |
21 |
- |
- |
- |
- |
6 Максимальная допускаемая перегрузка, МПа |
- |
21 |
21 |
21 |
21 |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | ||||
8 Пределы дополнительной погрешности, вызванной изменением температуры окруж. воздуха на 10 °С, | |||||
"нуль", % от ВПИ |
±0,013 |
±0,013 |
±0,018 |
±0,009 |
±0,009 |
"диапазон", % от поддиапазона измерений |
±0,022 |
±0,022 |
±0,029 |
±0,014 |
±0,014 |
Наименование характеристики |
Модель | |||||||
266ASx |
266GSx |
266MSx |
266DSx |
266PSx |
266VSx |
266HSx |
266NSx | |
1 Область давления |
избыт. |
абсол. |
разность |
избыт. |
абсол. |
избыт. |
абсол. | |
2 Верхние пределы измерений (ВПИ), кПа |
6.6-104 |
6.2-103 |
4 |
.1,6-104 |
1,6-102. |
,4,2-104 | ||
3 Нижние пределы измерений, кПа |
-6.-40 |
0 |
-6.-2-103 |
-4.-1,6-104 |
-65.1 |
0,07 |
0,07.1 | |
4 Пределы допускаемой основной приведенной погрешно- | ||||||||
сти, % от диапазона измерений |
±0,06 (для х=Н); ±0,04 (для х |
=Т) | ||||||
5 Максимальное допускаемое рабочее давление, МПа |
- |
- |
41 |
21 |
- |
- | ||
6 Максимальная допускаемая перегрузка, МПа |
90 |
90 |
- |
- |
21 |
21 |
65 |
65 |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | |||||||
8 Пределы дополнительной погрешности, вызванной | ||||||||
изменением температуры окруж. воздуха на 10 °С, | ||||||||
"нуль", % от ВПИ |
±0,013 |
±0,013 |
±0,013 |
±0,013 |
±0,013 |
±0,018 |
±0,013 |
±0,013 |
"диапазон", % от поддиапазона измерений |
±0,022 |
±0,022 |
±0,022 |
±0,022 |
±0,022 |
±0,029 |
±0,022 |
±0,022 |
Продолжение таблицы 1
Наименование характеристики |
Модель | ||||
266DDx |
266HDx |
266NDx |
266DLx |
266DHx | |
1 Область давления |
разность |
избыточное |
абсолютное |
избыточное |
абсолютное |
2 Верхние пределы измерений (ВПИ), кПа |
4...160 |
160 | |||
3 Нижние пределы измерений, кПа |
-4...-160 |
-65.1 |
0,07 |
0,07 | |
4 Пределы допускаемой основной приведенной погрешно- | |||||
сти, % от диапазона измерений |
±0,06 |
(для х=Н); ±0,04 |
(для х=Т) | ||
5 Максимальное допускаемое рабочее давление, МПа |
21 |
- |
- |
- |
- |
6 Максимальная допускаемая перегрузка, МПа |
- |
21 |
21 |
21 |
21 |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | ||||
8 Пределы дополнительной погрешности, вызванной | |||||
изменением температуры окруж. воздуха на 10 °С, | |||||
"нуль", % от ВПИ |
±0,013 |
±0,013 |
±0,018 |
±0,009 |
±0,009 |
"диапазон", % от поддиапазона измерений |
±0,022 |
±0,022 |
±0,029 |
±0,014 |
±0,014 |
Наименование характеристики |
Модель | ||||
266DRx |
266PRx |
266HRx |
266VRx |
266NRx | |
1 Область давления |
разность |
избыточное |
абсолютное |
избыточное |
абсолютное |
2 Верхние пределы измерений (ВПИ), кПа |
4...160 |
160 | |||
3 Нижние пределы измерений, кПа |
-4...-160 |
-65...1 |
0,07 |
0,07 | |
4 Пределы допускаемой основной приведенной погрешно- | |||||
сти, % от диапазона измерений |
±0,06 |
(для х=Н); ±0,04 |
(для х=Т) | ||
5 Максимальное допускаемое рабочее давление, МПа |
21 |
- |
- |
- |
- |
6 Максимальная допускаемая перегрузка, МПа |
- |
21 |
21 |
21 |
21 |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | ||||
8 Пределы дополнительной погрешности, вызванной | |||||
изменением температуры окруж. воздуха на 10 °С, | |||||
"нуль", % от ВПИ |
±0,013 |
±0,013 |
±0,018 |
±0,009 |
±0,009 |
"диапазон", % от поддиапазона измерений |
±0,022 |
±0,022 |
±0,029 |
±0,014 |
±0,014 |
Продолжение таблицы 1
Наименование характеристики |
Модель | ||||
266CRx |
266JRx |
266RRx |
266MRx |
266RSx | |
1 Область давления |
разность |
избыточное |
абсолютное |
избыточное |
абсолютное |
2 Верхние пределы измерений (ВПИ), кПа |
4...160 |
160 | |||
3 Нижние пределы измерений, кПа |
-4...-160 |
-65...1 |
0,07 |
0,07 | |
4 Пределы допускаемой основной приведенной погрешно- | |||||
сти, % от диапазона измерений |
±0,06 |
(для х=Н); ±0,04 |
(для х=Т) | ||
5 Максимальное допускаемое рабочее давление, МПа |
21 |
- |
- |
- |
- |
6 Максимальная допускаемая перегрузка, МПа |
- |
21 |
21 |
21 |
21 |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | ||||
8 Пределы дополнительной погрешности, вызванной | |||||
изменением температуры окруж. воздуха на 10 °С, | |||||
"нуль", % от ВПИ |
±0,013 |
±0,013 |
±0,018 |
±0,009 |
±0,009 |
"диапазон", % от поддиапазона измерений |
±0,022 |
±0,022 |
±0,029 |
±0,014 |
±0,014 |
Наименование характеристики |
Модель | ||||||
266GRx |
266ARx |
266MDx |
266GDx |
266ADx |
268NS | ||
1 Область давления |
разность |
избыточное |
абсолютное |
избыточное |
абсолютное | ||
2 Верхние пределы измерений (ВПИ), кПа |
4...160 |
160 |
1,6-102...1,6-104 | ||||
3 Нижние пределы измерений, кПа |
-4...-160 |
-65.1 |
0,07 |
0,07 |
0,07 | ||
4 Пределы допускаемой основной приведенной погрешно- | |||||||
сти, % от диапазона измерений |
±0,06 (для х=Н |
); ±0,04 (для х=Т) | |||||
5 Максимальное допускаемое рабочее давление, МПа |
21 |
- |
- |
- |
- |
- | |
6 Максимальная допускаемая перегрузка, МПа |
- |
21 |
21 |
21 |
21 |
21 | |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | ||||||
8 Пределы дополнительной погрешности, вызванной изменением температуры окруж. воздуха на 10 °С, "нуль", % от ВПИ "диапазон", % от поддиапазона измерений |
±0,013 |
±0,013 |
±0,018 |
±0,009 |
±0,009 |
±0,009 | |
±0,022 |
±0,022 |
±0,029 |
±0,014 |
±0,014 |
±0,014 |
Продолжение таблицы 1
Наименование характеристики |
Модель | ||||||
268DC |
268HC |
268NC |
268DS |
268PS |
268VS |
268HS | |
1 Область давления |
разность |
избыт. |
абсол. |
разность |
избыт. |
абсол. |
избыт. |
2 Верхние пределы измерений (ВПИ), кПа |
16. |
,1,6-104 |
4...1,6-104 |
1,6-102...1,6-104 | |||
3 Нижние пределы измерений, кПа |
-16...-1,6-104 |
0,07 |
-4...-1,6-104 |
-65.1 |
0,07 |
0,07 | |
4 Пределы допускаемой основной приведенной погрешно- | |||||||
сти, % от диапазона измерений |
±0,075 | ||||||
5 Максимальное допускаемое рабочее давление, МПа |
16 |
- |
- |
21 |
- |
- |
- |
6 Максимальная допускаемая перегрузка, МПа |
- |
21 |
21 |
- |
21 |
21 |
21 |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | ||||||
8 Пределы дополнительной погрешности, вызванной | |||||||
изменением температуры окруж. воздуха на 10 °С, | |||||||
"нуль", % от ВПИ |
- |
- |
- |
±0,013 |
±0,013 |
±0,018 |
±0,009 |
"диапазон", % от поддиапазона измерений |
- |
- |
- |
±0,022 |
±0,022 |
±0,029 |
±0,014 |
абсолютная, кПа |
0,078 |
0,078 |
0,078 |
- |
- |
- |
- |
Наименование характеристики |
Модель | ||||
268DR |
268PR |
268HR |
268VR |
268NR | |
1 Область давления |
разность |
избыточное |
абсолютное | ||
2 Верхние пределы измерений (ВПИ), кПа |
4.1,6 |
•104 |
1,6-102.1,6-104 |
4.1,6П04 |
1,6-102...1,6-104 |
3 Нижние пределы измерений, кПа |
-4...-1,6-104 |
-65.0,07 |
0,07 |
0,07 |
0,07 |
4 Пределы допускаемой основной приведенной погрешно- | |||||
сти, % от диапазона измерений |
±0,075 | ||||
5 Максимальное допускаемое рабочее давление, МПа |
1,3 |
- |
- |
- |
- |
6 Максимальная допускаемая перегрузка, МПа |
- |
21 |
21 |
21 |
21 |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | ||||
8 Пределы дополнительной погрешности, вызванной | |||||
изменением температуры окруж. воздуха на 10 °С, | |||||
"нуль", % от ВПИ |
±0,013 |
±0,013 |
±0,009 |
±0,018 |
±0,009 |
"диапазон", % от поддиапазона измерений |
±0,022 |
±0,022 |
±0,014 |
±0,029 |
±0,014 |
Продолжение таблицы 1
Наименование характеристики |
Модель | ||||
364DS |
364DD |
364GS |
364AS |
364PS | |
1 Область давления |
разность |
избыточное |
абсолютное | ||
2 Верхние пределы измерений (ВПИ), кПа |
4.1,6 |
•104 |
1,6-102...1,6-104 |
4.1,6П04 |
1,6-102...1,6-104 |
3 Нижние пределы измерений, кПа |
-4...-1,6-104 |
-65.0,07 |
0,07 |
0,07 |
0,07 |
4 Пределы допускаемой основной приведенной погрешно- | |||||
сти, % от диапазона измерений |
±0,06 | ||||
5 Максимальное допускаемое рабочее давление, МПа |
1,3 |
- |
- |
- |
- |
6 Максимальная допускаемая перегрузка, МПа |
- |
21 |
21 |
21 |
21 |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | ||||
8 Пределы дополнительной погрешности, вызванной | |||||
изменением температуры окруж. воздуха на 10 °С, | |||||
"нуль", % от ВПИ |
±0,013 |
±0,013 |
±0,009 |
±0,018 |
±0,009 |
"диапазон", % от поддиапазона измерений |
±0,022 |
±0,022 |
±0,014 |
±0,029 |
±0,014 |
Продолжение таблицы 1________
Модель
Наименование характеристики
364DR |
364PR |
364AR |
364GR |
364HR | |
1 Область давления |
разность |
избыточное |
абсолютное | ||
2 Верхние пределы измерений (ВПИ), кПа |
4.1,6 |
•104 |
1,6-102.1,6-104 |
4,..1,6-104 |
1,6-102.1,6-104 |
3 Нижние пределы измерений, кПа |
-4...-1,6-104 |
-65.0,07 |
0,07 |
0,07 |
0,07 |
4 Пределы допускаемой основной приведенной погрешно- | |||||
сти, % от диапазона измерений |
±0,06 | ||||
5 Максимальное допускаемое рабочее давление, МПа |
1,3 |
- |
- |
- |
- |
6 Максимальная допускаемая перегрузка, МПа |
- |
21 |
21 |
21 |
21 |
7 Выходной аналоговый сигнал, мА |
от 4 до 20 | ||||
8 Пределы дополнительной погрешности, вызванной | |||||
изменением температуры окруж. воздуха на 10 °С, | |||||
"нуль", % от ВПИ |
±0,013 |
±0,013 |
±0,009 |
±0,018 |
±0,009 |
"диапазон", % от поддиапазона измерений |
±0,022 |
±0,022 |
±0,014 |
±0,029 |
±0,014 |
Лист 10 Всего листов 10
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методе измерений приведены в документе «Преобразователи давления измерительные 2600Т, модификации 264, 266, 268, 364. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления 2600Т, модификации 264, 266, 268, 364-
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП».
-
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
-
3 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
-
4 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-102 Па».
-
5 МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки»
-
6 Техническая документация фирмы «ABB S.p.A.», Италия.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001-10,Адрес: 190005, Санкт-Петербург, Московский пр., д.19,
тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ru
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. Под воздействием измеряемого давления чувствительный элемент деформируется, при этом возникает электрический сигнал пропорциональный давлению, который подается во вторичный блок, где с помощью микропроцессора преобразуется в нормированный выходной сигнал постоянного тока.
Преобразователи состоят из двух функциональных блоков: первичного и вторичного, механически связанных резьбовым соединением. В состав первичного блока входят устройства, контактирующие с измеряемой средой и чувствительный элемент, а в состав вторичного - электронные узлы, клеммный блок и интерфейсный модуль связи, формирующий выходные сигналы (унифицированные аналоговые с наложенным цифровым протоколом HART, либо цифровые протоколы Profibus DP-PA, Fieldbus FOUNDATION). Вариант исполнения модуля связи уточняется при заказе. Первый вариант имеет выходной аналоговый сигнал от 4 до 20 мА и дополнительно комплектуется встроенным HART модемом, обеспечивающим интерфейс с помощью цифрового протокола связи HART, что позволяет осуществлять управление преобразователем с помощью внешних устройств (портативного коммуникатора или компьютера). Цифровые протоколы связи позволяют выполнять дистанционную перенастройку поддиапазонов измерений, калибровку и диагностику преобразователей на месте их эксплуатации.
Преобразователи являются многопредельными перенастраиваемыми приборами. Переключение поддиапазонов измеряемых давлений осуществляется перестановкой специальных перемычек. Коэффициент перенастройки до 100:1. Преобразователи имеют функции калибровки нуля и диапазона измерений.
Выпускаемые модели преобразователей указаны в таблице 1, они отличаются областью и диапазоном измерений давлений, пределами дополнительной температурной погрешности, значением перегрузки и дополнительными возможностями.
Преобразователи модификации 264хС, xG, xP, xR могут дополнительно комплектоваться уплотнительными фланцами (разделителями сред) S264, предназначенными для непосредственного или дистанционного измерения давлений в открытых и закрытых емкостях с агрессивными, вязкими, загрязненными, высокотемпературными и т.д. средами. Фланцы S264 изготавливаются в различных исполнениях, отличающихся назначением, конструкцией и типом присоединительной резьбы. Преобразователи модификации 266 предназначены для высокоточных измерений. Преобразователи модификации 268 имеют повышенную надежность, в их конструкции применяется искробезопасное резервирование входного сигнала и дополнительные цепи отключения,-обеспечивающие безопасное выключение преобразователя при возникновении неисправностей в его вторичном блоке.
Лист 2 Всего листов 10 Преобразователи модификации 364 являются компактными многофункциональными приборами, имеющими надежную измерительную систему, основанную на последних достижениях цифровых технологий.
По дополнительному заказу потребителя в комплект поставки преобразователей могут быть включены портативный коммуникатор 691НТ, осуществляющий управление преобразователем по цифровому протоколу связи и полевой индикатор 695FI, обеспечивающий дистанционную индикацию показателей технологических процессов на удобном для чтения дисплее.
Преобразователи имеют взрывозащищенное исполнение и могут применяться во взрывоопасных зонах помещений и наружных установкок в соответствии с маркировками взрывозащиты 0E\iaIICT6.. ,Т4, 1ExdIICT6, 2E\nLIICT6.. ,Т4 и маркировками защиты от воспламенения горючей пыли DIP A20 TA 50 °C/95 °C, DIP A21 TA 85 °C, DIP A22 TA 50 °C/95 °C.
Внешний вид преобразователей приведен на рисунке 1.


Рисунок 1 - Преобразователи давления измерительные 2600Т, модификации 264, 266, 268, 364

В комплект поставки входят:
Преобразователь 2600Т 1 шт. Индикатор полевой 695FI (поставка по дополнительному заказу) 1 шт.
Коммуникатор портативный 691НТ (поставка по дополнительному заказу) 1 шт. Разделители сред (уплотнительные фланцы) S264 (поставка по
дополнительному заказу, количество уточняется при заказе) 1...9 шт.
Руководство по эксплуатации 1 экз.
Потребительская тара 1 шт.
Метрологические характеристики преобразователей приведены в таблице 1. Технические характеристики преобразователей:
Параметры электропитания:
номинальное напряжение постоянного тока, В допустимое рабочее напряжение, В Потребляемая мощность, Вт, не более Масса (без фланцев), кг Габаритные размеры (без фланцев), мм, не более длина диаметр корпуса Степень защиты от воздействий окружающей среды Средний срок службы, лет Условия эксплуатации: |
24 от 10,5 до 42 0,85 0,65 189 86 IP67 10 |
Диапазон рабочих температур окружающего воздуха, °С • для преобразователей с ЖК индикатором Атмосферное давление, кПа Относительная влажность воздуха, % |
от минус 40 до 85 от минус 20 до 70 от 84 до 106,7 до 100 |
