Номер по Госреестру СИ: 79735-20
79735-20 Резервуар стальной вертикальный цилиндрический теплоизолированный
(РВС-10000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000
(далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

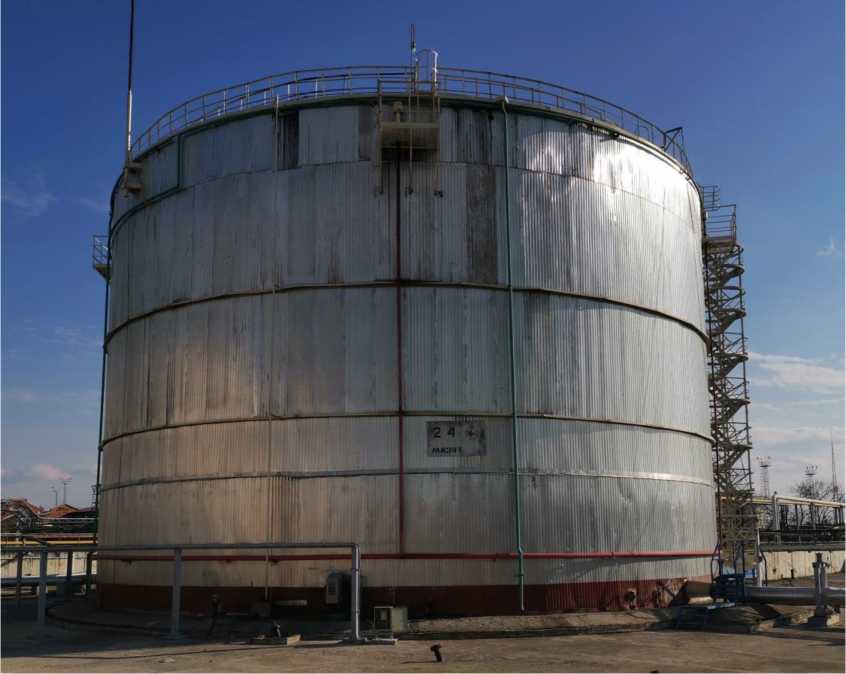

Внешний вид.
Резервуар стальной вертикальный цилиндрический теплоизолированный
Рисунок № 1
Общие сведения
Дата публикации - 22.12.2021
Срок свидетельства -
Номер записи - 178788
ID в реестре СИ - 1383747
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Открытое акционерное общество "Резметкон" (ОАО "Резметкон")
Страна - РОССИЯ
Населенный пункт - Ростовская обл., г. Батайск
Уведомление о начале осуществления предпринимательской деятельности - Да
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1859 от 2020.11.20 об утверждении типа среств измерений
Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический теплоизолированный (РВС-10000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Резметкон" (ОАО "Резметкон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79735-20 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
79733-20 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-10000 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
81461-21 |
Резервуары горизонтальные стальные цилиндрические, РГС-10, РГС-25, РГС-50 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
81458-21 |
Резервуары горизонтальные стальные цилиндрические, РГС-25, РГС-50 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
81493-21 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
81605-21 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
82551-21 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
84909-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-10 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
85601-22 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-1000 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
85472-22 |
Резервуары стальные вертикальные цилиндрические, РВСП Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
85473-22 |
Резервуары стальные вертикальные цилиндрические, РВС-400 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
85476-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-50 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
88704-23 |
Резервуар вертикальный стальной цилиндрический со стационарной крышей с понтоном, РВСП-4950 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
89224-23 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-4900 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
89371-23 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-1000 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
89541-23 |
Резервуары стальные вертикальные цилиндрические, РВС Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
89803-23 |
Резервуар стальной горизонтальный цилиндрический, ЕП-25 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
|
94352-25 |
Резервуары вертикальные стальные цилиндрические, РВСП-20000 Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) |
ОТ МП |
5 лет |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Резервуар стальной вертикальный цилиндрический теплоизолированный (РВС-10000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуар стальной вертикальный цилиндрический теплоизолированный (РВС-10000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-10000Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Поверка
Поверкаосуществляется геометрическим методом по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».
Основные средства поверки:
-
- рулетка измерительная металлическая TR30/5 (регистрационный № 22003-07);
-
- рулетка измерительная металлическая D 80 (регистрационный № 21096-12);
-
- тахеометр электронный NTS-365R (регистрационный № 44038-10);
-
- нивелир с компенсатором VEGA L24, (регистрационный № 54719-19);
-
- рейка измерительная телескопическая VEGA TS3M (регистрационный № 51835-12);
-
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
-
- линейка измерительная металлическая, 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
Испытательный центр
Общество с ограниченной ответственностью «Метрологический центр» (ООО «Метрологический центр»)Адрес: 665816, Иркутская обл., г. Ангарск, 33-й мкр., д. 1, помещение 155
Тел./факс: 8 (3955) 68-05-77
E-mail: metrolog.irk@yandex.ru
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, со стационарной крышей. На боковых стенках и крыше предусмотрены люки-лазы для обслуживания резервуара, а также смотровые, монтажные и замерные люки. Днище резервуара металлическое. Резервуар снабжен лестницей для доступа на крышу.
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000 зав. № 24 установлен на территории резервуарного парка АО «Краснодарский
нефтеперерабатывающий завод - Краснодарэконефть», по адресу: 350007, Российская Федерация, Краснодарский край, г. Краснодар, ул. им. Захарова, 2.
Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-10000
Пломбирование резервуара стального вертикального цилиндрического теплоизолированного РВС-10000 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
|
Срок службы, лет, не менее |
50 |
