Наименование

Обозначение

Количество

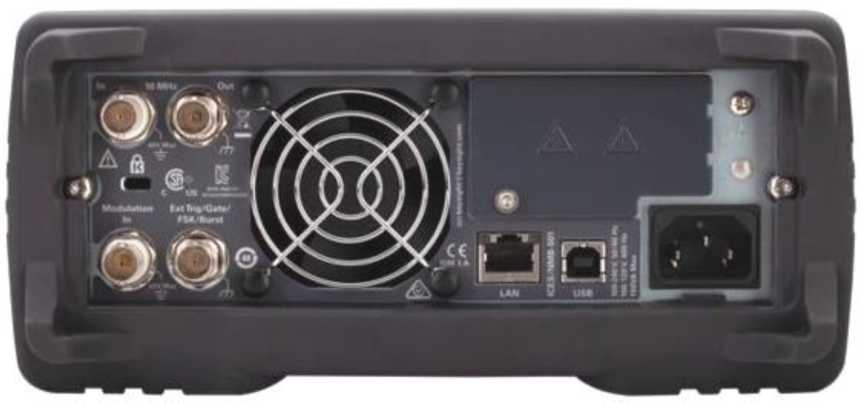

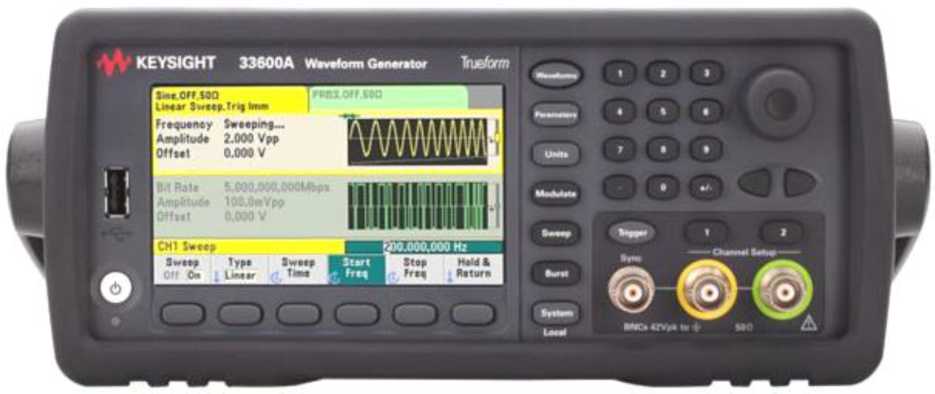

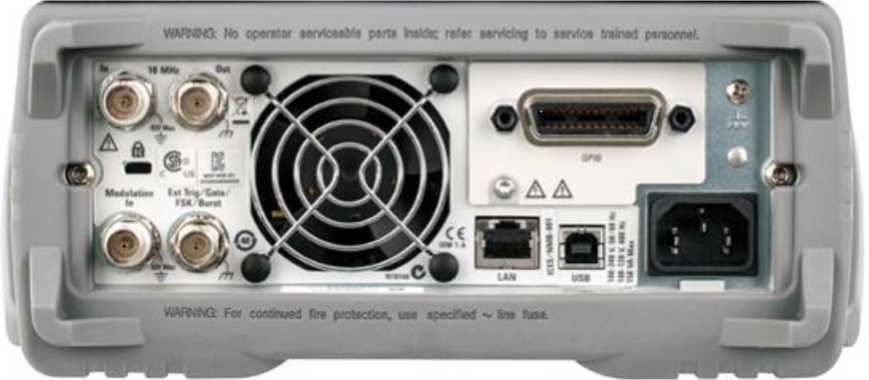

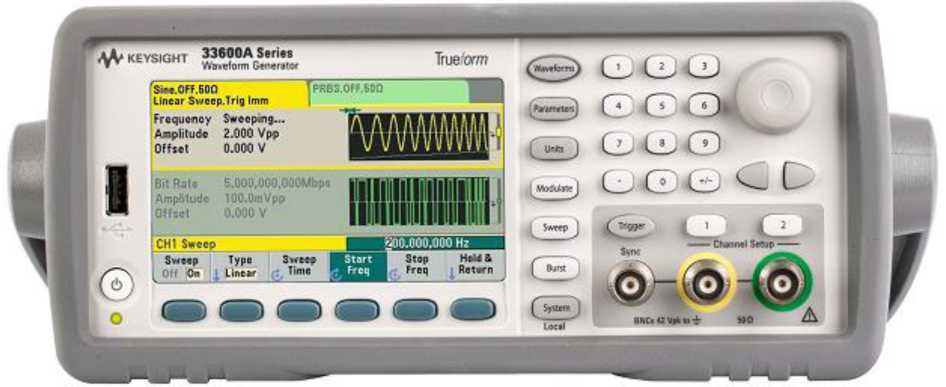

Генератор сигналов произвольной формы 33600A (модификация по заказу)

-

1 шт.

Кабель питания

-

1 шт.

Кабель USB

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 206.1-018-2020

1 экз.

Наименование характеристики

Значение

Виды      выходных

сигналов стандартных форм

синусоидальный, прямоугольный, пилообразный, импульсный, треугольный, гауссовский шум, псевдослучайная бинарная последовательность, напряжение постоянного тока

Виды      выходных

сигналов произвольных форм (встроенные в генератор)

кардиоида, экспоненциальный фронт, экспоненциальный срез, гауссов импульс, гаверсинус (Haversine), функция Лоренца (Lorentz), производная от функции Лоренца (D-Lorentz), пилообразный с отрицательным наклоном (Negative Ramp), кардинальный синус (sinc)

Наименование характеристики

Значение

Вид выходного сигнала

(определяемый пользователем)

произвольный, с длиной записи до 4 млн. точек (до 64 млн. точек с опцией MEM)

Режимы работы

непрерывная генерация, модуляция, качание (свиппирование) частоты, пакетный запускаемый, пакетный стробируемый

Виды модуляции

амплитудная (AM), частотная (FM), фазовая (PM), частотная манипуляция (FSK), двоичная фазовая манипуляция (BPSK), широтно-импульсная   модуляция   (PWM),   суммарная

(несущая+модуляция) модуляция (Sum)

Наименование характеристики

Значение

33611А

33612А

33621А

33622А

Число выходных каналов

1

2

1

2

Выходной импеданс, Ом

50

Диапазон размаха выходного напряжения на нагрузке 50 Ом, В в режиме холостого хода, В

от 0,001 до 10 ¹⁾ от 0,002 до 20 ¹⁾

Пределы   допускаемой    абсолютной

погрешности     установки     размаха

выходного напряжения синусоидальной формы на частоте 1 кГц, В

±(0,01-U+0,001) ²⁾

Диапазон    установки     постоянного

напряжения смещения

• - на нагрузке 50 Ом, В

• - в режиме холостого хода, В

±5

±10

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В

±(0,01^/исм.+0,0025^/и+0,002) ²⁾

Примечания

• ¹⁾ - для различных форм сигнала значение может быть равным или меньшим;

• ²⁾ - в нормальных условиях измерений. В рабочих условиях измерений температурный коэффициент составляет 0,1/°С;

U - установленное значение выходного напряжения, В;

исм. - установленное значение постоянного напряжения смещения, В

Наименование характеристики

Значение

33611А

33612А

33621А

33622А

Число выходных каналов

1

2

1

2

Диапазон частот выходного сигнала

от 1 мкГ ц до 80 МГц

от 1 мкГц до 120 МГц

Разрешающая    способность   по

частоте, мкГц

1

Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала, Гц

±(1-10'⁶<F+15-10^-12) ¹⁾

±(240^-6<F+1540^-12) ²⁾ ±(0,140^-6<F+1540^-12) ³⁾

Наименование характеристики

Значение

33611А

33612А

33621А

33622А

Примечания

• ¹⁾ - в нормальных условиях измерений;

• ²⁾ - в рабочих условиях измерений;

• ³⁾ - с опцией ОСХ в рабочих условиях измерений; F - установленное значение частоты сигнала, Гц

Наименование характеристики

Значение

Синусоидальный сигнал

Диапазон частот при размахе выходного

сигнала:

до 10 В включ.

от 1 мкГц до 60 МГц

до 8 В включ.

от 1 мкГц до 80 МГц

до 4 В включ.

от 1 мкГц до 120 МГц ¹⁾

Неравномерность АЧХ относительно

Размах выходного

Размах выходного

частоты 1 кГц в диапазоне частот:

сигнала 1 В

сигнала свыше 1 В

до 10 МГц, дБ

±0,10

±0,10

св. 10 до 60 МГц, дБ

±0,20

±0,25

св. 60 до 80 МГц, дБ

±0,30

±0,40

св. 80 до 120 МГц, дБ

±0,40 ¹⁾

±0,50 ¹⁾

Прямоугольный и импульсный сигналы

Диапазон частот при размахе выходного

сигнала:

до 10 В включ.

от 1 мкГц до 50 МГц

до 4 В включ.

от 1 мкГц до 100 МГц ¹⁾

Длительность фронта и среза:

Размах выходного

Размах выходного

сигнала до 4 В включ.

сигнала свыше 4 В

прямоугольный сигнал

2,9 нс

4 нс

импульсный сигнал

от 2,9 нс до 1 мс

от 3,3 нс до 1 мс

Минимальная длительность импульса, нс

Размах выходного

Размах выходного

сигнала до 4 В включ.

сигнала свыше 4 В

5 с разрешением 1 пс

8 с разрешением 1 пс

Диапазон установки   коэффициента

заполнения, %

от 0,01 до 99,99 с разрешением 0,01

Пилообразный и треугольный сигнал

Диапазон частот

от 1 мкГц до 800 кГц

Симметричность, %

от 0 до 100 с разрешением 0,1

Нелинейность при амплитуде выходного

не более 0,05

сигнала в диапазоне от 5 до 95 %, %

Гауссовский шум

Диапазон частот при размахе выходного

сигнала:

до 10 В включ.

от 1 мкГц до 60 МГц

до 8 В включ.

от 1 мкГц до 80 МГц

до 4 В включ.

от 1 мкГц до 120 МГц ¹⁾

Наименование характеристики

Значение

Псевдослучайная бинарная последовательность

Скорость передачи данных (битрейт) при размахе выходного сигнала: до 10 В включ.

до 4 В включ.

от 1 мбит/с до 100 Мбит/с с разрешением 1 мбит/с от 1 мбит/с до 200 Мбит/с с разрешением 1 мбит/с

Длина последовательности

2^m-1, где m число от 3 до 32

Сигнал произвольной формы

Длина записи, точек

от 32 до 4 млн. (64 млн.) ²⁾

Частота дискретизации:

модификации 33611А/33612А

модификации 33621А/33622А

от 1 мкГц до 660 МГц от 1 мкГц до 1 ГГц

Разрешение по уровню, бит

14

Характеристики амплитудной модуляции (АМ)

Коэффициент АМ

от 0 до 120 % с разрешением 0,01 %

Характеристики частотной модуляции (FM)

Девиация

модификации 33611А/33612А

модификации 33621А/33622А

от 1 мкГц до 40 МГц от 1 мкГц до 60 МГц

Характеристики фазовой модуляции (PM)

Девиация, градусов

от 0 до 360 с разрешением 0,1

Характеристики широтно-импульсной модуляции (PWM)

Девиация, %

от 0 до 100 с разрешением 0,01

Примечания

• ¹⁾ - для модификаций 33621А, 33622А;

• ²⁾ - с опцией MEM

Т аблица 6 - Основные технические характе

ристики

Наименование характеристики

Значение

Параметры дисплея

цветной ЖК TFT, диагональ 4,3 дюйма, разрешение 480 на 272 точек

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240 или от 100 до 120 50/60 или 400

Габаритные размеры, мм, (длина^х ширинах высота)

272,3x212,8x88,3

Масса, кг

3,5

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от +18 до +28

80

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от 0 до +55

80

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10 000

Обозначени е опции

Описание опции

МЕМ

Увеличение памяти с 4 млн. точек на канал до 64 млн. точек на канал

336МЕМШ и

336МЕМ2и

Опция модернизации: увеличение памяти с 4 млн. точек на канал до 64 млн. точек на канал для одноканального и двухканального генератора соответств енно

IQP

Воспроизведение IQ сигналов (только 33612А и 33622А)

336IQPU

Опция модернизации: воспроизведение IQ сигналов (только 33612А и 33622А)

SEC

Опция безопасности (защита файлов)

3336SECU

Опция модернизации: установка опция безопасности (защита файлов)

OCX

Улучшенная стабильность опорного генератора

33600U-

OCX

Опция модернизации: улучшенная стабильность опорного генератора

336BW1U и

336BW2U

Опция модернизации: увеличение полосы частот генератора до 120 МГц для одноканального и двухканального генератора соответственно

3446GPBU

Опция модернизации: установка интерфейса GPIB
