Номер по Госреестру СИ: 80216-20
80216-20 Источники питания постоянного тока
(E3640)
Назначение средства измерений:
Источники питания постоянного тока серии E3640 (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
E3640
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 17 | 20 | 1,18 |
| АО "НПО "Импульс" | Юридические лица | 10 | 17 | 1,70 |
| ООО НТЦ Спектр | Юридические лица | 8 | 8 | 1,00 |
| АО «Ижевский мотозавод «Аксион-холдинг» | Юридические лица | 6 | 11 | 1,83 |
| АО "Ижевский мотозавод "Аксион-Холдинг" | Юридические лица | 5 | 6 | 1,20 |
| АО «Акметрон» | Юридические лица | 4 | 4 | 1,00 |
| ООО "НПО "Радар" | Юридические лица | 3 | 3 | 1,00 |
| ООО"Профигрупп" | Юридические лица | 3 | 3 | 1,00 |
| ООО "Профигрупп" | Юридические лица | 2 | 2 | 1,00 |
| Юр. Лицо | Юридические лица | 2 | 2 | 1,00 |
| АО "ГосНИИП" | Юридические лица | 2 | 2 | 1,00 |
| АО Акметрон | Юридические лица | 2 | 2 | 1,00 |
| АО "НИИ ТМ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ПК НОВОСИСТЕМС" | Юридические лица | 1 | 1 | 1,00 |
| ПАО"ЦНПО"Ленинец" | Юридические лица | 1 | 1 | 1,00 |
| АО "Технический Надзор " | Юридические лица | 1 | 1 | 1,00 |
| ИП Паранин Михаил Александрович | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 2f4c6f45-05db-e965-4b75-3dc76bfed8d6 | 80216-20 | 2021-03-24 | — | актуальная |
| 9c6e96a0-249b-5bd2-7399-08be5df3085e | 80216-20 | 2021-01-17 | 2021-03-24 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Дата публикации - 24.03.2021
Срок свидетельства - 23.12.2025
Номер записи - 179450
ID в реестре СИ - 1384973
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
E3647A, E3646A, E3645A, E3649A, E3648A, Е3646А, E3643A, E3644A, E3640, мод. Е3643А, Е3647А, Е3645А, Keysight E3640A, E3646A 0E9, Keysight E3646A, E3641A, E3640A, E3640, мод. Е3640А
Изготовитель - Компания "Keysight Technologies Malaysia Sdn. Bhd"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кол-во поверок - 86
Выдано извещений - 0
Кол-во периодических поверок - 47
Кол-во средств измерений - 70
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 633 дн.
№2175 от 2020.12.23 Об утверждении типа средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79866-20 27.11.2025 |
Генераторы сигналов произвольной формы, 33600A Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
80250-20 23.12.2025 |
Мультиметры цифровые с системой сбора данных и коммутации , DAQ970A, DAQ973A Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
80249-20 23.12.2025 |
Осциллографы модульные , U2701A, U2702A Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
80220-20 23.12.2025 |
Источники питания постоянного тока, U8001A, U8002A Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
80219-20 23.12.2025 |
Источники питания постоянного тока, E3620A, E3630A Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
80218-20 23.12.2025 |
Мультиметры цифровые модульные , U2741A Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
80217-20 23.12.2025 |
Источники питания постоянного тока, E3630 Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
80216-20 23.12.2025 |
Источники питания постоянного тока, E3640 Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
61023-20 23.12.2025 |
Осциллографы цифровые, DSO-X 3000T, MSO-X 3000T Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
81132-20 31.12.2025 |
Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V, Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
81408-21 30.03.2026 |
Источники питания постоянного тока E4360, E4360 Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
83472-21 26.10.2026 |
Источники питания модульные, U2722A, U2723A Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
83473-21 26.10.2026 |
Мультиметры цифровые серии, U1270 Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
85017-22 30.03.2027 |
Генераторы-анализаторы цифровых сигналов модульные, M9195B Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 14 | 14 | 0 | 0 | 14 | 14 | 0 | |||
| ООО "ИРЗ" (RA.RU.312795) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| АО "ЗРТО" (1513) | 7 | 3 | 4 | 0 | 4 | 2 | 2 | |||
| АО "НПО "ИМПУЛЬС" (RA.RU.311440) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 4 | 3 | 1 | 0 | 4 | 3 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 18 | 6 | 1 | 17 | 0 | 18 | 1 | 17 | ||
| ООО "МИРУАР" (RA.RU.320061) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ГОСНИИП" (РОСС СОБ 3.00208.2014) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
АО «НПП «Алмаз» Саратовская область |
5022 | 5022 |
отсутствует.
наносится на лицевую панель источников способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Техническая документация изготовителя
осуществляется по документу ИЦРМ-МП-073-20 «ГСИ. Источники питания постоянного тока серии E3640. Методика поверки», утвержденному ООО «ИЦРМ» 21.04.2020 г.
Основные средства поверки: мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 77012-19); катушки электрического сопротивления измерительные Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде № 1162-58); микровольтметр В3-57 (регистрационный номер в Федеральном информационном фонде № 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса и (или) свидетельство о поверке.
По принципу действия источники относятся к программируемым линейным источникам питания и формируют на выходе из напряжения сети питания регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.
Источники выпускаются в десяти модификациях: Е3640А, Е3641А, Е3642А, Е3643А, Е3644А, Е3645А, Е3646А, Е3647А, Е3648А, Е3649А, отличающихся между собой количеством выходных каналов, а также значениями выходных напряжения, силы тока, мощности.
Источники модификаций Е3640А, Е3641А, Е3642А, Е3643А, Е3644А, Е3645А имеют один выходной канал.
Источники модификаций Е3646А, Е3647А, Е3648А, Е3649А имеют два выходных канала.
Все модификации источников имеют два выходных диапазона напряжения и силы тока. Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока.
Регулировка выходных напряжения и силы тока осуществляется независимо. Источники имеют возможность сохранения во встроенной энергонезависимой памяти до пяти полных наборов выходных параметров напряжения и силы тока для последующего воспроизведения.
Источники снабжены защитой от перегрева, защитой от перегрузки по напряжению, защитой от перегрузки по току.
Все модификации источников оборудованы дополнительными клеммами для подключения нагрузки по четырехзажимной схеме, исключающей влияние сопротивления соединительных проводов.
Основные узлы источников: понижающий трансформатор, выпрямитель, фильтр, стабилизатор, дисплей.
Конструктивно источники выполнены в виде моноблока.
На передней панели расположены: кнопка включения/выключения, дисплей, кнопки управления, поворотный регулятор выходных напряжения и силы тока, выходные клеммы.
На задней панели расположены: разъемы интерфейсов GPIB и RS-232, вентилятор охлаждения, дополнительные выходные клеммы, разъем сети питания, предохранитель.
Общий вид источников представлен на рисунках 1 - 4. Обозначение места нанесения знака поверки представлено на рисунках 1 и 3.
Пломбирование источников питания постоянного тока серии E3640 не предусмотрено.

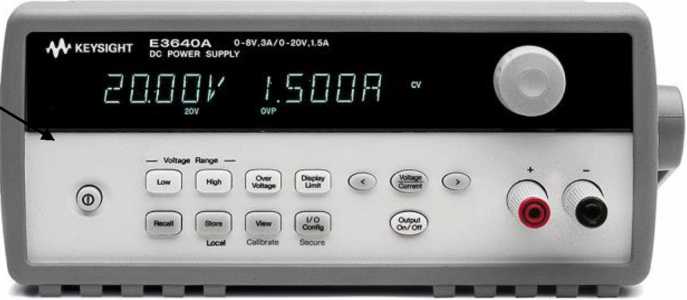

Рисунок 1 - Общий вид источников питания постоянного тока модификаций
Е3640А, Е3641А, Е3642А, Е3643А, Е3644А, Е3645А

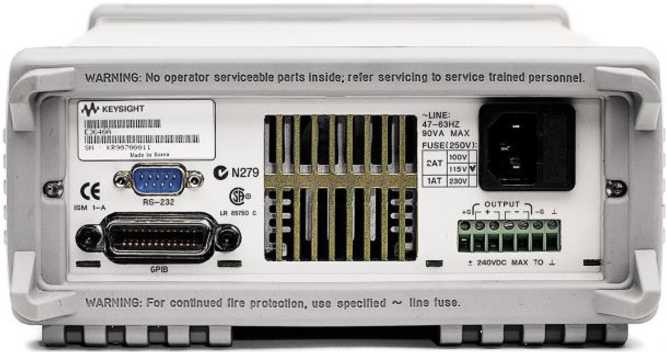

Рисунок 2 - Общий вид источников питания постоянного тока модификаций
Е3640А, Е3641А, Е3642А, Е3643А, Е3644А, Е3645А. Вид сзади
Место нанесения знака поверки

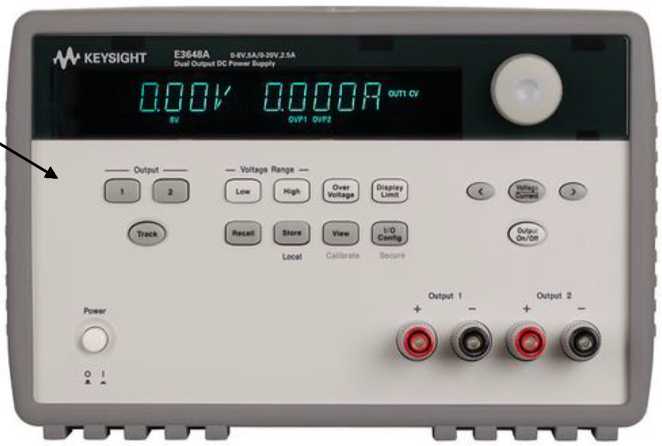

Рисунок 3 - Общий вид источников питания постоянного тока модификаций
Е3646А, Е3647А, Е3648А, Е3649А

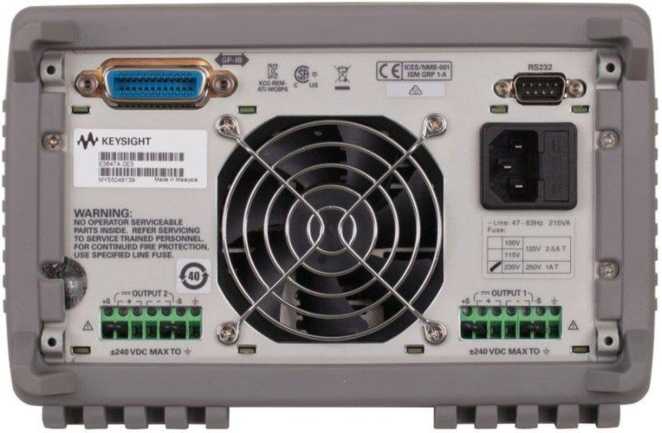

Рисунок 4 - Общий вид источников питания постоянного тока модификаций
Е3646А, Е3647А, Е3648А, Е3649А. Вид сзади
Таблица 1 - Выходные параметры (метрологические характеристики)
|
Модификация |
Количество выходных каналов |
Диапазон установки выходного напряжения постоянного тока, В |
Диапазон установки выходной силы постоянного тока, А |
Максимальная выходная мощность, Вт |
|
E3640A |
1 |
от 0 до 8/от 0 до 20 |
от 0 до 3/от 0 до 1,5 |
30 |
|
E3641A |
1 |
от 0 до 35/от 0 до 60 |
от 0 до 0,8/от 0 до 0,5 |
30 |
|
E3642A |
1 |
от 0 до 8/от 0 до 20 |
от 0 до 5/от 0 до 2,5 |
50 |
|
E3643A |
1 |
от 0 до 35/от 0 до 60 |
от 0 до 1,4/от 0 до 0,8 |
50 |
|
E3644A |
1 |
от 0 до 8/от 0 до 20 |
от 0 до 8/от 0 до 4 |
80 |
|
E3645A |
1 |
от 0 до 35/от 0 до 60 |
от 0 до 2,2/от 0 до 1,3 |
80 |
|
E3646A |
2 |
от 0 до 8/от 0 до 20 |
от 0 до 3/от 0 до 1,5 |
60 |
|
E3647A |
2 |
от 0 до 35/от 0 до 60 |
от 0 до 0,8/от 0 до 0,5 |
60 |
|
E3648A |
2 |
от 0 до 8/от 0 до 20 |
от 0 до 5/от 0 до 2,5 |
100 |
|
E3649A |
2 |
от 0 до 35/от 0 до 60 |
от 0 до 1,4/от 0 до 0,8 |
100 |
Таблица 2 - Метрологические характеристики в режиме стабилизации напряжения
|
Модификация |
Пределы допускаемой основной абсолютной погрешности воспроизведения / измерений напряжения постоянного тока, В |
Нестабильность выходного напряжения постоянного тока, В |
Уровень пульсаций выходного напряжения постоянного тока, мВ 1), не более | |
|
при изменении напряжения питания на ±10 % от номинального |
при изменении тока нагрузки от от 1макс до 0,1' 1макс | |||
|
E3640A |
±(0,0005-U+0,01) / ±(0,0005-U+0,005) |
±(0,0001-U+0,003) |
±(0,0001-U+0,003) |
0,5/5 |
|
E3641A |
1/8 | |||
|
E3642A |
0,5/5 | |||
|
E3643A |
1/8 | |||
|
E3644A |
0,5/5 | |||
|
E3645A |
1/8 | |||
|
E3646A |
±(0,0005-U+0,01) / ±(0,0005-U+0,005) для канала 2: ±(0,001-U+0,025) / ±(0,001-U+0,025) |
0,5/5 | ||
|
E3647A |
1/8 | |||
|
E3648A |
0,5/5 | |||
|
E3649A |
1/8 | |||
|
Примечания 1) - среднеквадратическое значение/размах сигнала; 1макс - максимальная сила постоянного тока на выходе источника, А; U - воспроизводимое/измеренное значение напряжения постоянного тока, В | ||||
Таблица 3 - Метрологические характеристики в режиме стабилизации тока
|
Модификация |
Пределы допускаемой основной абсолютной погрешности воспроизведения / измерений силы постоянного тока, А |
Нестабильность выходной силы постоянного тока, А |
Уровень пульсаций выходной силы постоянного тока, мА 1), не более | |
|
при изменении напряжения питания на ±10 % от номинального |
при изменении напряжения на нагрузке от имакс до 0,1 •имакс | |||
|
E3640A | ||||
|
E3641A | ||||
|
E3642A |
±(0,002-1+0,01) / | |||
|
E3643A |
±(0,0015^+0,005) | |||
|
E3644A |
±(0,0001-1+ +0,00025) |
±(0,0001-1+ +0,00025) | ||
|
E3645A |
4 | |||
|
E3646A |
±(0,002-1+0,01) / | |||
|
E3647A |
±(0,0015-1+0,005) для канала 2: ±(0,002-1+0,01) / ±(0,0015-1+0,01) | |||
|
E3648A | ||||
|
E3649A | ||||
|
Примечания 1) - среднеквадратическое значение; имакс - максимальное напряжение постоянного тока на выходе источника, В; I - воспроизводимое/измеренное значение силы постоянного тока, А | ||||
Таблица 4 - Дополнительные погрешности в режиме воспроизведения/измерений выходных величин
|
Модификация |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения/измерений напряжения постоянного тока, В/°С |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения/измерений силы постоянного тока, А/°С |
|
E3640A |
±(0,0001-U+0,003) |
±(0,0002-1+0,003) |
|
E3641A | ||
|
E3642A | ||
|
E3643A | ||
|
E3644A | ||
|
E3645A | ||
|
E3646A |
±(0,0001-U+0,003) для канала 2: ±(0,0002/U+0,005) | |
|
E3647A | ||
|
E3648A | ||
|
E3649A | ||
|
Примечания U - воспроизводимое/измеренное значение напряжения постоянного тока, В; I - воспроизводимое/измеренное значение силы постоянного тока, А | ||
Таблица 5 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 90 до 110; от 103,5 до 126,5; |
|
- частота переменного тока, Гц |
от 207 до 253 от 47 до 63 |
|
Габаритные размеры (длинахширинахвысота), мм: - модификации Е3640А, Е3641А, Е3642А, Е3643А, Е3644А, Е3645А |
348,3х212,6х88,5 |
|
- модификации Е3646А, Е3647А, Е3648А, Е3649А |
348,3x212,6x133 |
|
Масса, кг: - модификация Е3640А |
5,3 |
|
- модификация Е3641А |
5,2 |
|
- модификация Е3642А |
6,3 |
|
- модификация Е3643А |
6,2 |
|
- модификация Е3644А |
6,6 |
|
- модификация Е3645А |
6,7 |
|
- модификация Е3646А |
8,2 |
|
- модификация Е3647А |
8,0 |
|
- модификация Е3648А |
9,2 |
|
- модификация Е3649А |
9,1 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +20 до +30 |
|
- относительная влажность воздуха, % |
до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность воздуха, % |
до 80 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10 000 |
