Номер по Госреестру СИ: 80001-20
80001-20 Анемометры ультразвуковые
(СОКОЛ-УЗ)
Назначение средства измерений:
Анемометры ультразвуковые СОКОЛ-УЗ (далее по тексту - анемометры) предназначены для автоматических измерений скорости и направления воздушного потока.
Внешний вид.

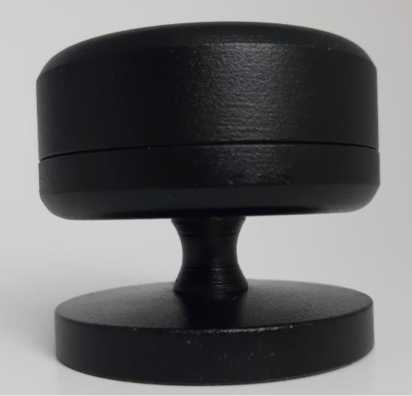

Анемометры ультразвуковые
Рисунок № 1
Внешний вид.
Анемометры ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 24.09.2025
Срок свидетельства - 07.12.2025
Номер записи - 179239
ID в реестре СИ - 1384371
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СОКОЛ-УЗ, Нет модификации, Без модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 31
Выдано извещений - 4
Кол-во периодических поверок - 10
Кол-во средств измерений - 22
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2011 от 2020.12.07 об утверждении типа среств измерений
№3405 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информатизация здоровья" (ТК 468)
Наличие аналогов СИ: Анемометры ультразвуковые (СОКОЛ-УЗ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80001-20 07.12.2025 |
Анемометры ультразвуковые , СОКОЛ-УЗ Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
82229-21 12.07.2026 |
Измерители уровня емкостные, ЭСКОРТ ТД-BLE Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
82228-21 12.07.2026 |
Измерители уровня емкостные, "ЭСКОРТ ТД-150" Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
86663-22 01.09.2027 |
Анеморумбометры, СОКОЛ-А Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87325-22 14.11.2027 |
Измерители влажности, температуры, TH-BLE Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87875-23 11.01.2028 |
Измерители, Сокол-ТДВ Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
88104-23 02.02.2028 |
Датчики влажности и температуры почвы, СОКОЛ-ДВП Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
90885-23 25.12.2028 |
Измерители уровня емкостные, ЭСКОРТ ТД-500 Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год - для измерителей с абсолютной погрешностью (при переводе из приведенной) ≤ ±3 мм; 2 года - для измерителей с абсолютной погрешностью (при переводе из приведенной) свыше ±3 мм |
|
92042-24 03.05.2029 |
Газоанализаторы, СОКОЛ-ГА Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
94573-25 07.02.2030 |
Осадкомеры, СОКОЛ-ДС1 Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Анемометры ультразвуковые (СОКОЛ-УЗ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 22 | 1 | 17 | 5 | 4 | 22 | 17 | 5 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 4 | 1 | 0 | 5 | 4 | 1 | |||
| ФГБУ "СЕВЕРО-КАВКАЗСКОЕ УГМС" (RA.RU.311597) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анемометры ультразвуковые (СОКОЛ-УЗ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение анемометров ультразвуковых СОКОЛ-УЗ (далее по тексту - ПО) состоит из двух модулей: встроенного ПО «anemometr_6.2.7.bin» и автономного ПО «SokolMeteoMonitor». Встроенное ПО устанавливается на заводе -изготовителе. Автономное ПО предоставляется на сайте предприятия-изготовителя.
Встроенное ПО «anemometr_6.2.7.bin» обеспечивает сбор, обработку данных и передачу их по RS-485 на запрашивающее устройство.
Автономное ПО «SokolMeteoMonitor» обеспечивает отображение считываемых параметров, проверку состояния и настройку изделия.
Уровень защиты встроенного и автономного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 — Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
«anemometr 6.2.7.bin» |
« S okolMeteoMonitor» |
|
Номер версии (идентификационный номер) ПО |
1.00 |
1.0 |
|
Цифровой идентификатор ПО (алгоритм CRC32) |
6056ВСС8 |
FEF3693C |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на корпус анемометров и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анемометрам ультразвуковым СОКОЛ-УЗПриказ № 2815 от 25.11.2019 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
Приказ № 2482 от 26.11.2018 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»
УЗ4.416311.003ТУ Анемометр ультразвуковой СОКОЛ-УЗ. Технические условия
Поверка
Поверкаосуществляется по документу МП 2540-0075-2020 «ГСИ. Анемометры ультразвуковые СОКОЛ-УЗ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.04.2020 г.
Основные средства поверки:
Рабочий эталон (аэродинамическая измерительная установка), диапазон измерений от 1 м/с до 55 м/с, по приказу № 2815 от 25.11.2019 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
Лимб из состава комплекса поверочного портативного КПП-4, диапазон измерений от 0° до 360°, пределы допускаемой абсолютной погрешности ±1°, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68664-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью .
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Техавтоматика»(ООО «Техавтоматика»)
ИНН 1661008650
Адрес: 420127, Россия, г. Казань, ул. Дементьева, д. 2 «Б», корпус 4, офис 325
Телефон: +7(843)537-83-91
Факс: +7(843)537-83-88
Web-сайт: www.t-a-e.ru
E-mail: info@ t-a-e.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анемометров основан на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ветра).
Конструктивно анемометры представляет собой корпус цилиндрической формы в полости которого размещены четыре пары ультразвуковых преобразователей, внутри корпуса расположены микропроцессор, элементы автоматики, нагревательные элементы.
Для измерений используются четыре оси между парами ультразвуковых преобразователей. В процессе измерений происходит определение времени прохождения ультразвуковыми сигналами расстояния между излучателем и приемником, определение времени прохождения ультразвукового сигнала происходит в обоих направлениях. При отсутствии воздушного потока (ветра) значения временных интервалов между парами будут одинаковыми, если скорость ветра отлична от нуля, то в каждой паре одно из измеренных значений времени будет отличаться от другого в следствии влияния воздушного потока на скорость распространения ультразвуковых сигналов в воздухе. Сравнение полученных значений позволяет определить скорость и направление ветра. Полученные значения преобразовываются в цифровой код микропроцессором в метеорологические параметры скорости и направления воздушного потока и передаются по линии связи на устройство сбора данных. Для обмена информацией датчики имеют последовательный интерфейс RS-485.
Анемометры оборудованы системой обогрева корпуса, для этого в анемометрах расположены нагревательные элементы, работа системы обогрева может быть сконфигурирована с помощью программного обеспечения.
Общий вид анемометров ультразвуковых СОКОЛ-УЗ представлен на рисунке 1. Пломбирование анемометров от несанкционированного доступа производится самоклеящимися металлизированными пломбами, рисунок 2.
- Общий вид анемометра ультразвукового СОКОЛ-УЗ
Рисунок

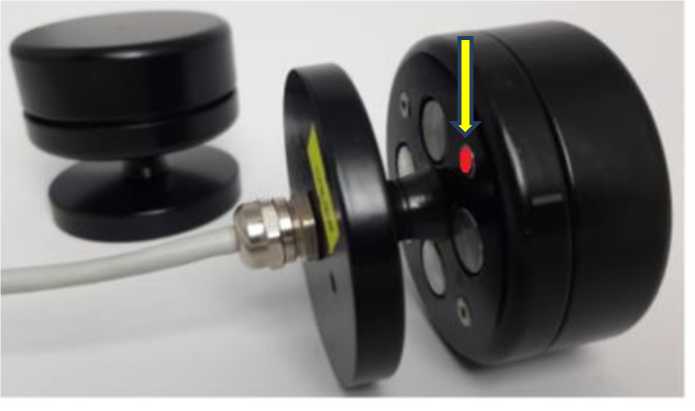

Рисунок 2 - Место пломбирования анемометров ультразвуковых СОКОЛ-УЗ
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 1 до 55 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,5+0,05 Уизм)* |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° |
|
* ^^изм - измеренная скорость воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока |
от 3 до 5 |
|
- напряжение постоянного тока с обогревом |
от 12 до 40 |
|
Потребляемый ток при выключенном нагревателе, мА, не более |
100 |
|
Потребляемая мощность, Вт, не более: - без обогрева |
1 |
|
- с обогревом |
29 |
|
Интерфейс связи |
RS485 |
|
Протокол |
MODBUS |
|
Срок службы, лет, не менее |
8 |
|
Среднее время наработки на отказ, ч |
20000 |
|
Габаритные размеры, мм, не более -высота |
57 |
|
-ширина |
68 |
|
-длина |
68 |
|
Масса, кг, не более |
0,55 |
|
Защита корпуса по ГОСТ 14254-2015 |
IP65 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +55 |
|
- влажность воздуха, % |
от 0 до 100 |
|
- атмосферное давление, гПа |
от 570 до 1100 |
