Сведения о средстве измерений: 92042-24 Газоанализаторы

Номер по Госреестру СИ: 92042-24
92042-24 Газоанализаторы
(СОКОЛ-ГА)

Назначение средства измерений:
Газоанализаторы СОКОЛ-ГА (далее - газоанализаторы) предназначены для обнаружения токсичных газов в атмосферном воздухе и измерения их массовой концентрации.

сертификация программного обеспечения
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 5
Внешний вид.
Газоанализаторы
Рисунок № 5

Общие сведения

Дата публикации - 03.05.2024
Срок свидетельства - 03.05.2029
Номер записи - 193902
ID в реестре СИ - 1416179
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СОКОЛ-ГА,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.

Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Бесплатный

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1135 от 2024.05.03 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Газоанализаторы (СОКОЛ-ГА)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80001-20
07.12.2025
Анемометры ультразвуковые , СОКОЛ-УЗ
Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань)
ОТ
МП
1 год
82229-21
12.07.2026
Измерители уровня емкостные, ЭСКОРТ ТД-BLE
Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань)
ОТ
МП
2 года
82228-21
12.07.2026
Измерители уровня емкостные, "ЭСКОРТ ТД-150"
Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань)
ОТ
МП
2 года
86663-22
01.09.2027
Анеморумбометры, СОКОЛ-А
Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань)
ОТ
МП
1 год
87325-22
14.11.2027
Измерители влажности, температуры, TH-BLE
Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань)
ОТ
МП
1 год
87875-23
11.01.2028
Измерители, Сокол-ТДВ
Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань)
ОТ
МП
1 год
88104-23
02.02.2028
Датчики влажности и температуры почвы, СОКОЛ-ДВП
Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань)
ОТ
МП
1 год
90885-23
25.12.2028
Измерители уровня емкостные, ЭСКОРТ ТД-500
Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань)
ОТ
МП
1 год - для измерителей с абсолютной погрешностью (при переводе из приведенной) ≤ ±3 мм; 2 года - для измерителей с абсолютной погрешностью (при переводе из приведенной) свыше ±3 мм
92042-24
03.05.2029
Газоанализаторы, СОКОЛ-ГА
Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань)
ОТ
МП
1 год
94573-25
07.02.2030
Осадкомеры, СОКОЛ-ДС1
Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань)
ОТ
МП
1 год

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы (СОКОЛ-ГА)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • СОКОЛ-ГА
  • 6 6 6 0 0 6 6 0

    Стоимость поверки Газоанализаторы (СОКОЛ-ГА)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память газоанализаторов на заводе-изготовителе.

    Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

    Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    gasnalyzer.bin

    Номер версии (идентификационный номер) ПО, не ниже

    2.0.1

    Цифровой идентификатор ПО (алгоритм CRC32)

    50EB7DC9


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 14 «Методы испытаний» документа ТЕМГ.413415.002 ПС «Газоанализаторы СОКОЛ-ГА. Паспорт и руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

    РД 52.04.840-2015 Применение результатов мониторинга качества атмосферного воздуха, полученных с помощью методов непрерывных измерений;

    ТЕМГ.413415.002 ТУ Газоанализаторы СОКОЛ-ГА. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Техавтоматика» (ООО «Техавтоматика») ИНН 1661008650

    Юридический адрес: 420127, г. Казань, ул. Дементьева, д. 2 «Б», к. 4, оф. 325 Телефон: 8(843)537-83-91

    E-mail: info@t-a-e.ru

    Изготовитель


    Общество с ограниченной ответственностью «Техавтоматика» (ООО «Техавтоматика») ИНН 1661008650
    Адрес: 420127, г. Казань, ул. Дементьева, д. 2 «Б», к. 4, оф. 325
    Телефон: 8(843)537-83-91
    E-mail: info@t-a-e.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
    Телефон: + 7 (495) 481-33-80
    E-mail: info@prommashtest.ru

    Правообладатель


    Общество с ограниченной ответственностью «Техавтоматика» (ООО «Техавтоматика») ИНН 1661008650
    Юридический адрес: 420127, г. Казань, ул. Дементьева, д. 2 «Б», к. 4, оф. 325 Телефон: 8(843)537-83-91
    E-mail: info@t-a-e.ru

    Газоанализаторы представляют собой стационарные многоканальные приборы непрерывного действия.

    Газоанализаторы осуществляют принудительный забор исследуемого атмосферного воздуха.

    В качестве элементов для получения первичных данных о концентрациях определяемых компонентов в исследуемом атмосферном воздухе используются электрохимические датчики.

    Обработка сигналов с электрохимических датчиков производится платой со встроенным программным обеспечением (ПО), входящей в вычислительно-измерительный блок.

    Газоанализатор одновременно производит измерения по всем компонентам газовой смеси, для отправки полученных данных на облачный сервер один раз в 20 минут с помощью метеостанции Сокол М. При этом отправляется усредненное значение концентраций определяемых компонентов за прошедший период. Количество измеренных мгновенных значений концентраций определяемых компонентов за 20 мин - не менее 20.

    Конструктивно газоанализаторы состоят из блоков. Основные блоки газоанализаторов указаны на рисунке 2.

    Блок датчика СО2 предназначен для получения первичных данных о концентрации данного компонента. Изменение концентрации СО2 учитывается при измерении концентраций других определяемых прибором компонентов.

    Блок датчика твердых частиц предназначен для получения первичных данных о концентрации взвешенных частиц в атмосферном воздухе.

    Блок вычислительно-измерительный предназначен для непосредственного размещения модулей электрохимических датчиков. Количество датчиков - от 1 до 6 шт. А также для обеспечения электропитания электрохимических датчиков и системы управления их климатом, регистрации измеренных датчиками значений, цифрового обмена и передачи измерительной информации по каналу с интерфейсом RS-485 (на метеостанцию СОКОЛ-М1).

    Данные передаются на метеостанцию СОКОЛ-М1. С помощью нее отправляется информация от газоанализаторов на сервер посредством GSM-сети. Для подключения газоанализаторов к серверу и мониторинга измеряемых газоанализаторами параметров используется облачный сервис SOKOL-M. Опционально возможна передача информации посредством проводного канала с помощью интерфейса RS-485 (Modbus RTU) на другие устройства.

    Общий вид газоанализаторов приведен на рисунке 1. Основные блоки газоанализаторов указаны на рисунке 2.

    Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют серийные номера в формате XXYYZZZZZZ (где ХХ - месяц, YY - год, ZZZZZZ -серийный номер), которые наносятся на идентификационные таблички методом лазерной гравировки (рисунок 3). Пломбирование корпуса газоанализаторов от несанкционированного доступа не предусмотрено.

    Блок

    вычислительно-измеритель

    Внешний вид. Газоанализаторы (СОКОЛ-ГА), http://oei-analitika.ru

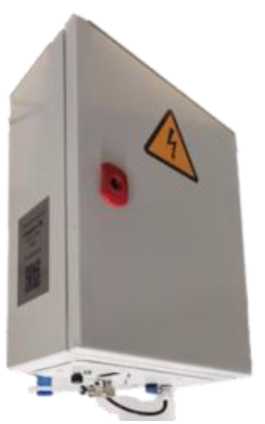

    Рисунок 1 - Общий вид газоанализаторов СОКОЛ-ГА

    Блок питания

    Нагреватель

    Блок датчика CO2 и твердых частиц

    Внешний вид. Газоанализаторы (СОКОЛ-ГА), http://oei-analitika.ru
    Внешний вид. Газоанализаторы (СОКОЛ-ГА), http://oei-analitika.ru

    Рисунок 2 - Основные блоки газоанализаторов

    Внешний вид. Газоанализаторы (СОКОЛ-ГА), http://oei-analitika.ru

    Термостат

    Автоматический

    включатель

    Вентилятор осевой

    Внешний вид. Газоанализаторы (СОКОЛ-ГА), http://oei-analitika.ru

    Место нанесения

    серийного номера

    Рисунок 3 - Идентификационная табличка газоанализаторов СОКОЛ-ГА


    представлена в таблице 5.

    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Газоанализатор

    СОКОЛ-ГА

    1 шт.

    Комплект ЗИП!)

    -

    -

    Руководство по эксплуатации

    ТЕМГ.413415.002 ПС

    1 экз.

    Паспорт

    ТЕМГ.413415.002 ПС

    1 экз.

    |( Состав определяется (опционально) при заказе в соответствии со спецификацией, представленной в руководстве по эксплуатации.


    газоанализаторов приведены в таблицах 2-3.

    Таблица 2 -М

    етрологические характеристики газоанализаторов

    Определяемый компонент1)

    Диапазон показаний массовой концентрации определяемого компонента, мг/м3

    Диапазон измерений массовой концентрации определяемого компонента, мг/м3

    Поддиапазон измерений массовой концентрации определяемого компонента, мг/м3

    Пределы допускаемой погрешности измерений массовой концентрации определяемого компонента

    приведен-

    ной2), %

    относительной, %

    Оксид углерода

    (CO)

    от 0 до 10

    от 0 до 10

    от 0 до 3 включ.

    ±25

    -

    св. 3 до 10

    -

    ±25

    Диоксид серы

    от 0 до 25

    от 0 до 5

    от 0 до 0,05 включ.

    ±25

    -

    (SO)

    св. 0,05 до 5

    -

    ±25

    Сероводород

    от 0 до 3

    от 0 до 0,08

    от 0 до 0,008 включ.

    ±25

    -

    (H2S)

    св. 0,008 до 0,08

    -

    ±25

    Продолжение таблицы 2

    Определяемый компонент1)

    Диапазон показаний массовой концентрации определяемого компонента, мг/м3

    Диапазон измерений массовой концентрации определяемого компонента, мг/м3

    Поддиапазон измерений массовой концентрации определяемого компонента, мг/м3

    Пределы допускаемой погрешности измерений массовой концентрации определяемого компонента

    приведен-ной2), %

    относительной, %

    Озон (Оз)

    от 0 до 16

    от 0 до 1,6

    от 0 до 0,1 включ.

    ±25

    -

    св. 0,1 до 1,6

    ±25

    Оксид азота

    NO

    от 0 до 8

    от 0 до 4

    от 0 до 0,04 включ.

    ±25

    -

    св. 0,04 до 4

    -

    ±25

    Диоксид азота NO2

    от 0 до 18

    от 0 до 2

    от 0 до 0,1 включ.

    ±25

    -

    св. 0,1 до 2

    -

    ±25

    • 1) время установления показаний T0,9 не более 90 секунд;

    • 2) приведенная погрешность нормирована к верхнему пределу диапазона измерений.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Время прогрева и выхода на рабочий режим, ч, не более

    12

    Габаритные размеры (Д*Ш*В), мм, не более

    300x170x450

    Масса, кг, не более

    15

    Напряжение питания переменным током частотой (50±1) Гц, В

    от 176 до 264

    Потребляемая мощность, Вт, не более

    50

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от -40 до +40

    от 15 до 97

    от 60 до 120

    Средний срок службы, лет, не менее

    8

    Средняя наработка до отказа, ч, не менее

    8000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
