Номер по Госреестру СИ: 80133-20
80133-20 Каналы измерительные аппаратуры контроля технологических параметров инициирующей части системы управления и защиты исследовательской ядерной установки БАРС-4
( )
Назначение средства измерений:
Каналы измерительные аппаратуры контроля технологических параметров инициирующей части системы управления и защиты исследовательской ядерной установки
БАРС-4 (далее по тексту - каналы, ИК) предназначены для измерений сигналов от не входящих в состав каналов первичных измерительных преобразователей в виде напряжения постоянного тока, сигналов от преобразователей термоэлектрических и визуализации результатов в единицах контролируемых параметров.
Внешний вид.
Каналы измерительные аппаратуры контроля технологических параметров инициирующей части системы управления и защиты исследовательской ядерной установки БАРС-4
Рисунок № 1
Внешний вид.
Каналы измерительные аппаратуры контроля технологических параметров инициирующей части системы управления и защиты исследовательской ядерной установки БАРС-4
Рисунок № 2
Общие сведения
Дата публикации - 24.03.2021
Срок свидетельства - 10.12.2025
Номер записи - 179300
ID в реестре СИ - 1384573
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Автоматика-Э" (ООО "Автоматика-Э")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2073 от 2020.12.10 Об утверждении типа средств измерений
Наличие аналогов СИ: Каналы измерительные аппаратуры контроля технологических параметров инициирующей части системы управления и защиты исследовательской ядерной установки БАРС-4 ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Автоматика-Э" (ООО "Автоматика-Э")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80133-20 10.12.2025 |
Каналы измерительные аппаратуры контроля технологических параметров инициирующей части системы управления и защиты исследовательской ядерной установки БАРС-4, Общество с ограниченной ответственностью "Автоматика-Э" (ООО "Автоматика-Э") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
94424-25 24.01.2030 |
Блоки регулирования малогабаритные, БРМ Общество с ограниченной ответственностью "Автоматика-Э" (ООО "Автоматика-Э") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
Кто поверяет Каналы измерительные аппаратуры контроля технологических параметров инициирующей части системы управления и защиты исследовательской ядерной установки БАРС-4 ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Каналы измерительные аппаратуры контроля технологических параметров инициирующей части системы управления и защиты исследовательской ядерной установки БАРС-4 ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) ИК состоит из встроенного в модули программного обеспечения (далее по тексту - ВПО) и внешнего (прикладного) программного обеспечения (далее по тексту - ППО).
Метрологически значимой частью ПО ИК является ВПО.
ВПО реализовано в виде набора блоков с программным кодом и связями между ними, устанавливается в энергонезависимую память контроллер ов субблоков и модулей при изготовлении и в процессе эксплуатации изменению не подлежит, доступ отсутствует.
Уровень защиты программного обеспечения ИК «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ВПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
dsp.ko |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
недоступен |
ППО1 устанавливается в контроллер приборного шкафа и предназначено для управления и регулирования. ППО2 устанавливается на персональный компьютер рабочей станции (АРМ оператора) и предназначено для конфигурирования и загрузки проекта в контроллер и визуализации информации о результатах измерений. ППО1 и ППО2 не имеют доступа к ВПО и не позволяют вносить в него изменения.
Метрологические характеристики ИК нормированы с учетом влияния ПО.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к каналам измерительным аппаратуры контроля технологических параметров инициирующей части системы управления и защиты исследовательской ядерной установки БАРС-4
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
АВБП.426487.081.2 ТУ Каналы измерительные аппаратуры контроля технологических параметров инициирующей части исследовательской ядерной установки БАРС -4. ИК АКТП СУЗ БАРС-4. Технические условия
Поверка
Поверкаосуществляется по документу ОЦСМ 085196-2019 МП «ГСИ. Каналы измерительные аппаратуры контроля технологических параметров инициирующей части системы управления и защиты исследовательской ядерной установки БАРС-4. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 25.11.2019 г.
Основные средства поверки:
- калибратор тока программируемый П321 (рег. №8868-82).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Автоматика-Э» (ООО «Автоматика-Э») ИНН 5503133567Адрес: 644007, г. Омск, ул. Чернышевского, д. 2
Тел.: +7 (3812) 22-60-11; факс: +7 (3812) 22-60-08
Web-сайт: Ьира/ав'гоматика-э.рф)
E-mail: info@avt-e.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центрстандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Тел.: +7 (3812) 68-07-99; (акс: +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия каналов основан на аналого-цифровом преобразовании электрических сигналов от первичных измерительных преобразователей и передачи цифровой информации на рабочую станцию (персональный компьютер).
Каналы состоят из набора блоков и модулей, которые располагаются в приборных шкафах, рабочей станции с ЖК-монитором, объединенных локальной сетью Ethernet. Состав ИК приведен в таблице 1.
Таблица 1 - Состав ИК
|
Наименование ИК |
Компоненты ИК | |
|
Наименование |
Обозначение | |
|
ИК сигналов от преобразователей термоэлектрических ТХА(К) |
Преобразователь ЛПА-151-201 Модуль ВА С -84Р Модуль ФП8 |
ЛПА-21.018.04 АВБП.426419.143 АВБП.426469.233 |
|
ИК сигналов от датчиков давления |
Преобразователь MINI MCR-SL-UI-UI-SP-NC Модуль ВАС-84Р Модуль ФП8 |
Cat.№2864163 АВБП.426419.143 АВБП.426469.233 |

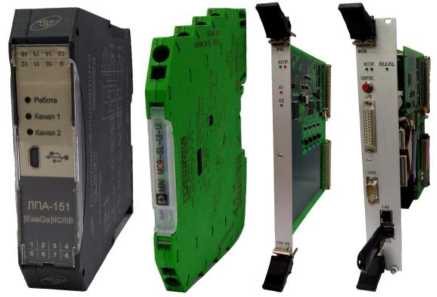

Общий вид компонентов, входящих в состав ИК, представлен на рисунке 1.
а) б) в) г)
а) - Преобразователь ЛПА-151 -201; б) - Преобразователь MINI MCR-SL-UI-UI-SP-NC
в) - Модуль ВАС-84Р; г) - Модуль ФП8
Рисунок 1 - Общий вид компонентов, входящий в состав ИК

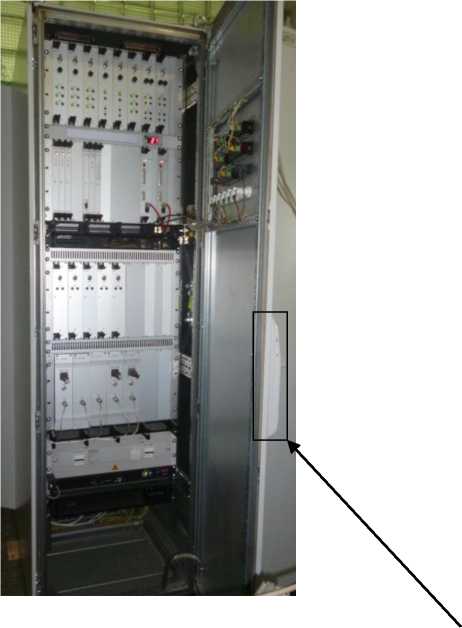

Пломбирование ИК не предусмотрено. Защита от н есанкционированного доступа к компонентам ИК обеспечивается встроенными замками приборных шкафов (общий вид приборных шкафов представлен на рисунке 2), в которых расположены компоненты ИК.
Встроенный замок
Рисунок 2 - Общий вид приборного шкафа,
в котором расположены компоненты ИК
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Барьер безопасности ЛПА -151-201 |
ЛПА-21.018.04 |
3 шт.* |
|
Разделительный усилитель MINI MCR- SL-UI-UI-SP-NC |
Cat.№2864163 |
6шт.* |
|
Модуль ВАС-84Р |
АВБП.426419.143 |
4 шт.* |
|
Модуль ФП8 |
АВБП.426469.233 |
8 шт.* |
|
Программное обеспечение на CD -диске |
23767649.00390-01 77 01 |
1 комплект |
|
Руководство по эксплуатации |
АВБП.426487.081.2 РЭ |
1 экз. |
|
Формуляр |
АВБП.426487.081.2 ФО |
1 экз. |
|
Методика поверки |
ОЦСМ 085196-2019 МП |
1 экз. |
|
* В соответствии с заказом. | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
ИК сигналов от преобразователей термоэлектрических ТХА(К) | |
|
Диапазон измерений напряжения постоянного тока от преобразователей термоэлектрических ТХА(К), мВ |
от 0 до 24,905 |
|
Диапазон показаний температуры, °С |
от 0 до 600 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, % |
±0,25 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, % |
±0,0125 |
|
ИК сигналов от датчиков давления | |
|
Диапазон измерений напряжения постоянного тока от датчиков давления, В |
от 0 до 10 |
|
Диапазон показаний избыточного давления, МПа |
от 0 до 0,6 от 0 до 1,2 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, % |
±0,20 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, % |
±0,01 |
|
Нормальные условия измерений:
|
от +15 до +25 80 от 84,0 до 106,7 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В:
|
(24,0±1,2) (24,0±1,2) и (5,00±0,25) |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - преобразователя ЛПА-151-201 | |
|
- высота |
23 |
|
- длина |
116 |
|
- ширина |
100 |
|
- преобразователя MINI MCR-SL-UI-UI-SP-NC | |
|
- высота |
93,1 |
|
- длина |
102,5 |
|
- ширина |
6,2 |
|
- модуля ФП8 | |
|
- высота |
266 |
|
- длина |
269 |
|
- ширина |
61 |
|
- модуля ВАС-84Р | |
|
- высота |
266 |
|
- длина |
269 |
|
- ширина |
20 |
|
Масса, кг, не более: | |
|
- преобразователя ЛПА-151-201 |
0,3 |
|
- преобразователя MINI MCR-SL-UI-UI-SP-NC |
0,1 |
|
- модуля ФП8 |
1,2 |
|
- модуля ВАС-84Р |
0,4 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
