Номер по Госреестру СИ: 94424-25
94424-25 Блоки регулирования малогабаритные
(БРМ)
Назначение средства измерений:
Блоки регулирования малогабаритные БРМ (далее - БРМ) предназначены для измерений силы и напряжения постоянного тока.

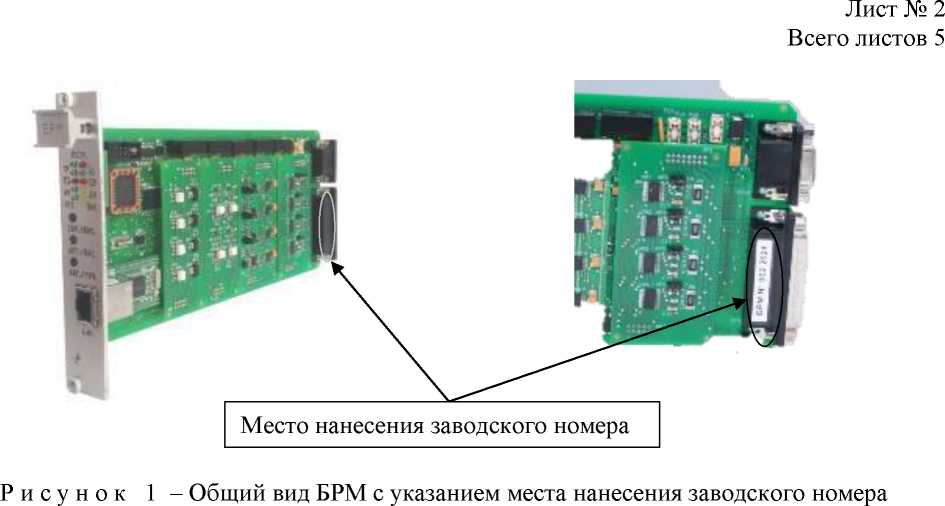

Внешний вид.
Блоки регулирования малогабаритные
Рисунок № 1
Программное обеспечение
В состав программного обеспечения БРМ входят:
-
- базовое программное обеспечение;
-
- системное программное обеспечение (метрологически значимая часть);
-
- прикладное программное обеспечение.
Функции метрологически значимой части программного обеспечения: сбора, обработки и передачи измеренных значений по Ethernet.
Конструкция БРМ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
fr.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 10.1.1.1 |
|
Цифровой идентификатор ПО |
недоступен |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Использование БРМ» документа АВБП.426469.241 РЭ «Блоки регулирования малогабаритные БРМ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-6 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 4217-23767649-2009 «Средства программируемой автоматики перестраиваемой структуры. СПА-ПС. Версия 2. Программируемые контроллеры. ПК. Общие технические условия».
Правообладательответственностью
«Автоматика-Э»
Общество с ограниченной
(ООО «Автоматика-Э»)
ИНН 5503133567
Юридический адрес: 644042, г. Омск, пр-кт Карла Маркса, д. 18/28, помещ. 2П, эт. 2 Телефон: +7 (913) 608-17-66
E-mail: omsk-avt-e@yandex.ru; raskinem@gmail.com
Изготовитель
ответственностью«Автоматика-Э»
Общество с ограниченной
(ООО «Автоматика-Э»)
ИНН 5503133567
Адрес: 644042, г. Омск, пр-кт Карла Маркса, д. 18/28, помещ. 2П, эт. 2 Телефон: +7 (913) 608-17-66
E-mail: omsk-avt-e@yandex.ru; raskinem@gmail.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-АТелефон (факс): +7 (3812) 68-07-99; 68-04-07
E-mail: info@ocsm.omsk.ru
Web-сайт: http://csm.omsk.ru
Правообладатель
ответственностью«Автоматика-Э»
Общество с ограниченной
(ООО «Автоматика-Э»)
ИНН 5503133567
Юридический адрес: 644042, г. Омск, пр-кт Карла Маркса, д. 18/28, помещ. 2П, эт. 2 Телефон: +7 (913) 608-17-66
E-mail: omsk-avt-e@yandex.ru; raskinem@gmail.com
Принцип действия БРМ основан на аналого-цифровом преобразовании аналоговых или дискретных входных сигналов, в цифровой код.
Конструктивно блоки регулирования малогабаритные БРМ (далее - БРМ) выполнены в виде платы центрального процессора с установленными на ней мезонинами аналогового ввода и/или дискретного ввода/вывода(до четырех мезонинов): ВАС-4, ВДС-4, ФАС-4, ФДС-4.
На лицевой панели расположены:
-
- элементы индикации, служащие для отображения текущей информации о параметрах и режимах работы БРМ (светодиоды);
-
- три кнопки управления («Сбр. Неиспр.», «Авт./Руч.», «Акт./Пас.»);
-
- розетка «LAN» - для обмена информацией по Ethernet.
Измерительные каналы БРМ формируются на основе мезонинов ввода аналоговых сигналов (ВАС-4) и мезонинов ввода дискретных сигналов (ВДС-4). Каждый мезонин содержит четыре измерительных канала.
Каналы формирования аналоговых и дискретных сигналов БРМ формируются на основе мезонинов формирования аналоговых сигналов (ФАС-4) и мезонинов формирования дискретных сигналов (ФДС-4). Каждый мезонин содержит четыре канала.
БРМ могут применяться для измерений и измерительных преобразований выходных сигналов датчиков технологических объектов, с последующим формированием сигналов управления исполнительными механизмами технологических объектов по установленным алгоритмам управления.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на разъем.
Общий вид БРМ с указанием места нанесения заводского номера представлен на рисунке 1.
Пломбирование БРМ не предусмотрено.
Основные метрологические и технические характеристики приведены в таблицах 2-6.
Таблица 2-
каналов ввода аналоговых сигналов
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерения силы постоянного тока или напряжения, % |
±0,25 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности в рабочих условиях эксплуатации, % |
±0,25•[1+0,05•|t-tн|]* |
|
Примечание: где t - температура, при которой проводится измерение, °С; 1н - температура нормальных условий измерений (1н = +20), °С. | |
Таблица 3-
каналов ввода
сигналов
|
Наименование характеристики |
Значение |
|
Тип сигнала |
дискретный |
|
Рабочий диапазон входного сигнала постоянного тока, В |
от 0 до 24 В |
Т а б л и ц а 4 - Метрологические характеристики каналов формирования аналоговых
сигналов
|
Наименование характеристики |
Значение |
|
Диапазон формирований силы постоянного тока, мА |
от 0 до 20 |
|
Диапазон формирований напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной (к диапазону формирований) погрешности формирования силы постоянного тока или напряжения, % |
±0,25 |
|
Пределы допускаемой приведенной (к диапазону формирований) погрешности в рабочих условиях эксплуатации, % |
±0,25•[1+0,05•|t-tн|]* |
|
Примечание: где t - температура, при которой проводится измерение, °С; tn - температура нормальных условий измерений (tn = +20), °С. | |
Т а б л и ц а 5 - Метрологические характеристики каналов формирования дискретных
сигналов
|
Наименование характеристики |
Значение |
|
Тип выходного ключа |
беспотенциальный транзисторный ключ |
|
Максимальное коммутируемое напряжение, В |
30 |
|
Максимальный ток коммутации, А |
0,2 |
Т а б л и ц а 6 - Общие технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 4,75до 5,25 и от 22,8 до 25,2 |
|
Ток, потребляемый БРМ, А, не более | |
|
- от источника питания 5,0 В |
0,16 |
|
- от источника питания 24,0 В |
0,25 |
|
Габаритные размеры, мм, не более | |
|
- высота |
129 |
|
- ширина |
26 |
|
- длина |
247 |
|
Масса, кг, не более |
0,3 |
|
Нормальные условия измерений: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +40 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 7- Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Среднее время наработки на отказ, ч |
100000 |
