Сведения о средстве измерений: 80172-20 Преобразователи термоэлектрические с одной термопарой

Номер по Госреестру СИ: 80172-20
80172-20 Преобразователи термоэлектрические с одной термопарой
( AL-KB-1,5-870-0,15)

Назначение средства измерений:
Преобразователи термоэлектрические с одной термопарой AL-KB-1,5-870-0,15 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры воздуха в камере сгорания в составе газотурбинной установки с двумя газовыми турбинами серии   SGT5-2000E,   эксплуатируемых на ПАО «Нижнекамскнефтехим» ПГУ-ТЭЦ, г. Нижнекамск.

сертификация программного обеспечения
Внешний вид. Преобразователи термоэлектрические с одной термопарой, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи термоэлектрические с одной термопарой
Рисунок № 1

Общие сведения

Дата публикации - 22.12.2021
Срок свидетельства -
Номер записи - 179415
ID в реестре СИ - 1385008
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Rössel-Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 64
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 64
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 0 дн.

Приказы РСТ, где упоминается данный тип СИ

№2144 от 2020.12.18 Об утверждении типа средств измерений

№2635 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений

Наличие аналогов СИ: Преобразователи термоэлектрические с одной термопарой ( AL-KB-1,5-870-0,15)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Rössel-Messtechnik GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
34738-07
11.07.2018
Термопреобразователи сопротивления платиновые поверхностные, RM мод. Pt100/0
Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
42584-09
01.01.2015
Термометры сопротивления платиновые, Pt100/0 мод. 1015
Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
2 года
56112-13

Преобразователи термоэлектрические с двумя термопарами , 2хК
Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
2 года
56566-14

Преобразователи термоэлектрические с одной термопарой, AL-KB-1,0-900-0,15
Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
2 года
59653-15

Преобразователи термоэлектрические с двумя термопарами , 2хК
Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
59967-15

Преобразователи термоэлектрические с одной термопарой, AL-KB-1,0-900-0,15
Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
68833-17

Преобразователи термоэлектрические с одной термопарой, AL-KB-1,0-900-0,15
Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
Первичная поверка до ввода в эксплуатацию
73693-18

Преобразователи термоэлектрические с двумя термопарами , Нет данных
Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
80172-20

Преобразователи термоэлектрические с одной термопарой, AL-KB-1,5-870-0,15
Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
80171-20

Преобразователи термоэлектрические с двумя термопарами , 2xTyp K
Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
86056-22

Преобразователи термоэлектрические с одной термопарой, AL-KB-1, 5-870-0, 15
Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию

Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.

Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи термоэлектрические с одной термопарой ( AL-KB-1,5-870-0,15)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • 64 64 0 0 64 64 0

    Стоимость поверки Преобразователи термоэлектрические с одной термопарой ( AL-KB-1,5-870-0,15)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим с одной термопарой AL-KB-1,5-870-0,15

    ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

    ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

    Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

    ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

    Основные средства поверки:

    Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);

    Рабочий эталон 2-го разряда по ГОСТ 8.558-2009  - преобразователь

    термоэлектрический эталонный ТППО (Регистрационный № 19254-10);

    Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11);

    Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08);

    Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 4657611);

    Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в паспорт и (или) на свидетельство о поверке.


    Изготовитель

    Фирма «Rossel-Messtechnik GmbH», Германия
    Адрес: Seidnitzer Weg 9 01237 Dresden
    Тел.: +49 (0)351 31225-0, факс: +49 (0)351 31225-25
    E-mail: info@roesseldresden.de
    Web-сайт: www.roesseldresden.de

    Заявитель

    Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» (ООО «Сименс Технологии Газовых Турбин»)
    ИНН: 7804027534
    Адрес: Россия, 188508, область Ленинградская, район Ломоносовский, улица Сименса (Южная часть промзоны Горелово тер), дом 1
    Тел.: +7 (812) 643-58-72, факс: +7 (812) 643-73-00

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: +7 (495) 437-55-77 / 437-56-66
    E-mail: office@vniims.ru, Web-сайт: www.vniims.ru

    Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

    Термопреобразователи конструктивно выполнены в виде измерительной вставки кабельного типа, помещенную в гибкую тонкостенную оболочку, завальцованную со стороны рабочего спая термопреобразователя, и кабеля с удлинительными проводами в металлической оплетке. Измерительная вставка состоит из одного чувствительного элемента - термопары с номинальной статической характеристикой (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) с минеральной (MgO) изоляцией термоэлектродов и изолированным незаземленным рабочим спаем. Материал оболочки ТП - сплав Inconel.

    После установки термопреобразователей в камеру сгорания их дальнейший демонтаж невозможен в связи с особенностями их применения и конструкции.

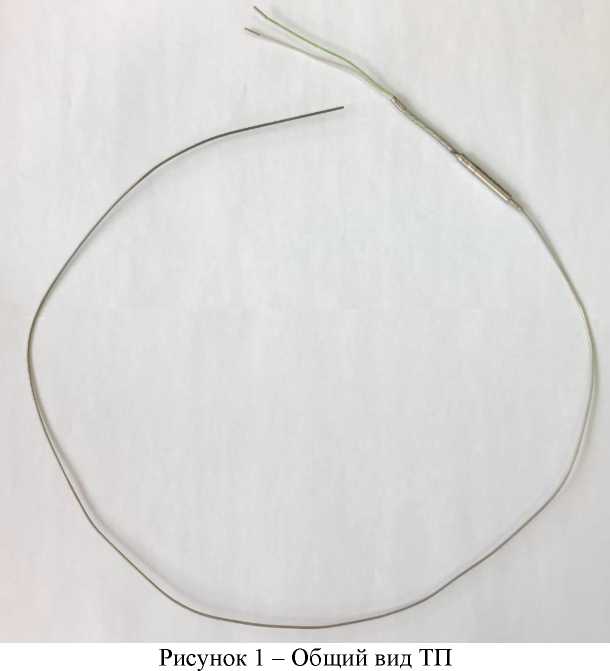

    Общий вид ТП представлен на рисунке 1.

    Внешний вид. Преобразователи термоэлектрические с одной термопарой ( AL-KB-1,5-870-0,15), http://oei-analitika.ru

    Пломбирование преобразователей термоэлектрических с одной термопарой AL-KB-1,5-870-0,15 не предусмотрено.

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Преобразователь термоэлектрический с одной термопарой

    AL-KB-1,5-870-0,15

    64 шт.

    Паспорт (на русском языке)

    -

    64 экз.


    Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в

    таблице 1.

    Таблица 1

    Условное обозначение

    НСХ

    Класс допуска

    Диапазон измерений температуры, °С

    Номинальная температура применения, °С

    Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

    К

    2

    от 0 до +333 включ.

    +420

    ±2,5

    св. +333 до +1100

    ±0,0075 •t

    Технические характеристики преобразователей термоэлектрических с одной термопарой AL-KB-1,5-870-0,15 приведены в таблице 2.

    Таблица 2

    Наименование характеристики

    Значение

    Длина монтажной части ТП, мм

    870

    Диаметр монтажной части ТП, мм

    1,5

    Длина удлинительных проводов, мм

    150

    Масса, г

    15

    Электрическое сопротивление изоляции ТП при температуре окружающей среды от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее

    100

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от +5 до +85

    95

    Наименование характеристики

    Значение

    Назначенный срок службы, лет

    10
