Номер по Госреестру СИ: 56112-13
56112-13 Преобразователи термоэлектрические с двумя термопарами
(2хК)
Назначение средства измерений:
Преобразователи термоэлектрические с двумя термопарами модели 2хК (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры на выходе компрессора на ОАО «Мосэнерго» филиал ТЭЦ-16.
Внешний вид.
Преобразователи термоэлектрические с двумя термопарами
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 146375
ID в реестре СИ - 368775
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных,
Производитель
Изготовитель - Фирма "Rössel-Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 510 дн.
Приказы РСТ, где упоминается данный тип СИ
№3370 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Поддержка жизненного цикла продукции" (ТК 482)
Наличие аналогов СИ: Преобразователи термоэлектрические с двумя термопарами (2хК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rössel-Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34738-07 11.07.2018 |
Термопреобразователи сопротивления платиновые поверхностные, RM мод. Pt100/0 Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42584-09 01.01.2015 |
Термометры сопротивления платиновые, Pt100/0 мод. 1015 Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56112-13 |
Преобразователи термоэлектрические с двумя термопарами , 2хК Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56566-14 |
Преобразователи термоэлектрические с одной термопарой, AL-KB-1,0-900-0,15 Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
59653-15 |
Преобразователи термоэлектрические с двумя термопарами , 2хК Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
59967-15 |
Преобразователи термоэлектрические с одной термопарой, AL-KB-1,0-900-0,15 Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
68833-17 |
Преобразователи термоэлектрические с одной термопарой, AL-KB-1,0-900-0,15 Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
73693-18 |
Преобразователи термоэлектрические с двумя термопарами , Нет данных Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
80172-20 |
Преобразователи термоэлектрические с одной термопарой, AL-KB-1,5-870-0,15 Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
80171-20 |
Преобразователи термоэлектрические с двумя термопарами , 2xTyp K Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
86056-22 |
Преобразователи термоэлектрические с одной термопарой, AL-KB-1, 5-870-0, 15 Фирма "Rössel-Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Преобразователи термоэлектрические с двумя термопарами (2хК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи термоэлектрические с двумя термопарами (2хК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3516 | 3323 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3130 | 3323 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на преобразователь термоэлектрический с двумя термопарами модели 2хК.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим с двумя термопарами модели 2хК
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
Поверка
Поверкаосуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки :
- ТП типа ППО эталонный 2- го разряда в диапазоне температур от плюс 300 до плюс 1200 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами до -пускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-R+5-10’4), где R - измеряемое сопротивление, Ом.
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Изготовитель
фирма «Rossel-Messtechnik GmbH», Германия
DE-01309 Dresden
Tel: +49 (0) 351 31225-0, Fax: +49 (0) 351 31225-25
E-mail: info@rosseldresden.de
www.rosseldresden.de
Заявитель
ООО «МРЭС », г. МоскваАдрес: 121059, г. Москва, ул. Брянская, д. 5
Тел.: (499) 550-08-99.
Испытательный центр
ФГУП «ВНИИМС», г. Москва
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи изготовляются на основе термопарного кабеля и состоят из измерительной вставки с двумя чувствительными элементами - термопарами (с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры c монтажными элементами и клеммной головки.

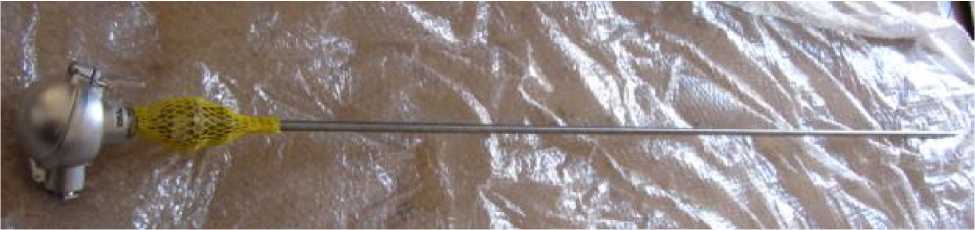

Фото общего вида ТП представлен на рисунке 1.
Рис. 1.
Преобразователь термоэлектрический с двумя термопарами модели 2хК - 6 шт.;
Паспорт - 6 экз.
Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице:
|
Условное обозначе- |
Класс |
Рабочий диапазон измеряемых |
Пределы допускаемых от- |
|
ние НСХ |
допуска |
температур, °С |
клонений ТЭДС от НСХ, °С |
|
К |
2 |
от 0 до плюс 333 |
± 2,5 |
|
св. плюс 333 до плюс 1000 |
± 0,00751 |
Длина монтажной части ТП, мм: ............................................................................................80
Диаметр монтажной части измерительной вставки ТП, мм: ......................................9
Электрическое сопротивление изоляции ТП при температуре (плюс 25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее: ............100 (при 100 В)
Рабочие условия эксплуатации ТП:
-
- температура окружающей среды, °С: ...........................................от плюс 5 до плюс 50
-
- относительная влажность окружающего воздуха, %............................................................80
